Giá đỡ điện thoại MagSafe hai cánh tay cho Toyota 4Runner đời thứ 5

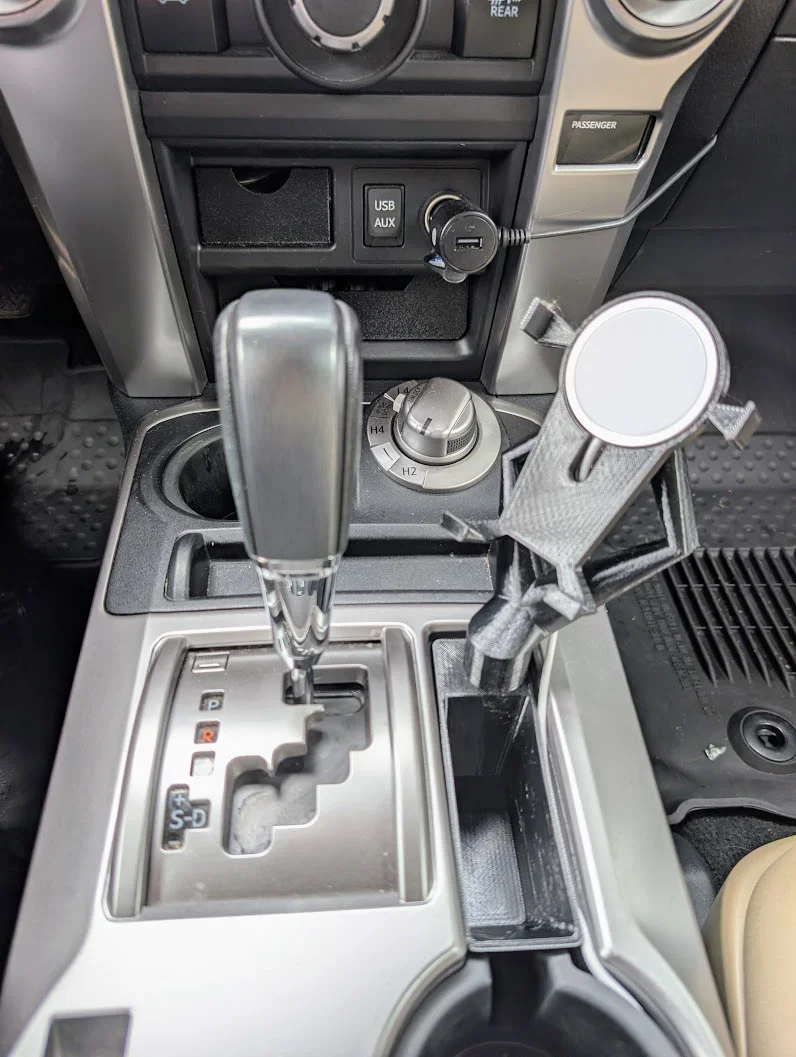

Trước đây mình có làm một cái giá đỡ tương tự nhưng chỉ có một cánh tay nên nó hơi bị rung lắc. Đây là phiên bản cải tiến với thiết kế hai cánh tay, dành cho xe Toyota 4Runner đời thứ 5, gắn vừa khít vào hộc chứa đồ ở bảng điều khiển trung tâm. Nó vừa giữ được không gian chứa đồ, vừa tạo ra vị trí thuận tiện để đặt điện thoại.

Hiện tại, giá đỡ được giữ cố định bằng ma sát; mình dùng một chiếc vòng cao su loại Livestrong quấn quanh đế để giữ cho chắc chắn. Tuy nhiên, về lâu dài mình nghĩ dùng băng dính Velcro dưới đáy sẽ tốt hơn. Mình cũng đã luồn dây sạc USB-C từ cạnh hộc chứa đồ vào bảng điều khiển trung tâm.

Phiên bản gốc là một bản remix từ mẫu này: https://makerworld.com/en/models/1255777-iphone-pro-max-magsafe-ram-mount-remix, mình chỉ cắt bớt, đùn khối trong 3D Builder và tạo lỗ cho vít M6.

Hiện đã có phiên bản OpenScad cho giá đỡ điện thoại với lỗ vít được làm lõm sẵn, bạn có thể tùy chỉnh cánh tay, chiều rộng, chiều dài tùy ý.

Lúc trước mình in cánh tay nằm ngang để tăng độ bền, việc này cần rất nhiều support nhưng có lẽ không thực sự cần thiết.

LẮP RÁP CUBBY + ARM

========= CẬP NHẬT 27/05/2026 ==============

• Chuyển từ Ren sang Hệ thống Spline: Thay thế chốt ren bằng bánh răng spline 24 răng có thể điều chỉnh. Điều này giúp bạn lắp cánh tay vào với các nấc xoay 15 độ chính xác mà không lo bị kẹt ren hay rung lắc.
• Tham số Offset mới: Thêm arm_x_offset và arm_y_offset để bạn có thể dịch chuyển toàn bộ cụm cánh tay trên ra xa khỏi cần số.
• Vít M3: Thêm lỗ mồi 2.8mm vào phía sau đế cánh tay. Bạn có thể vặn vít M3 vào để khóa chặt cánh tay theo chiều dọc vào chốt.
• Điều chỉnh dung sai: Thêm tham số peg_shrink để bạn có thể tinh chỉnh độ khít vừa ý mà không cần in lại toàn bộ đế cubby hoặc cánh tay.

========= HƯỚNG DẪN ========================

Tùy chỉnh & Render:

• Bạn có thể render từng bộ phận riêng lẻ bằng cách chuyển đổi true/false trong mục "1. RENDER TOGGLES" ở trên cùng của code.

Điều chỉnh dung sai:

• Nếu spline quá chặt, hãy tăng tham số peg_shrink (ví dụ: 0.3 hoặc 0.4).
• Nếu bị rung lắc, hãy giảm peg_shrink (ví dụ: 0.05 hoặc 0.1).
• Sau đó in lại chốt và thử lại.

Lắp ráp:

• Đặt Thân cánh tay lên chốt ở góc nhìn hoàn hảo nhất.
• Tùy chọn: Nhỏ vài giọt keo siêu dính vào nửa dưới của chốt rồi cắm vào Đế Cubby để cố định vĩnh viễn.
• Tùy chọn: Vặn vít M3 vào lỗ phía sau đế cánh tay cho đến khi nó bám chặt vào chốt để khóa cố định.

Cài đặt in:

• Support: Không cần. Bạn có thể in mọi thứ theo đúng hướng hiển thị trên màn hình.
• Walls/Infill: Tùy ý bạn. Mình dùng số lượng tường (wall count) cao cho phần spline.
• Seams: Đối với chốt spline, hãy sử dụng đường may trong so le (staggered) và đặt vị trí đường may là ngẫu nhiên để tránh tạo gờ trên răng bánh răng.

GIÁ ĐỠ ĐIỆN THOẠI MAGSAFE

========= CẬP NHẬT 27/05/2026 ==============

• Thêm ổ cắm chống xoay: Tích hợp 4 hốc nón nông ở mặt sau. Chúng khớp hoàn hảo với các điểm chống xoay trên hub cánh tay Y, khóa chặt giá đỡ không cho xoay khi đã vặn chặt!
• Tinh chỉnh độ khít MagSafe Puck: Điều chỉnh nhẹ đường kính lỗ để gắn sạc tốt hơn.
• Tinh chỉnh dung sai phần cứng: Mở rộng lỗ bắt vít trung tâm lên 12.8mm và sâu 4.2mm để lắp vừa bu lông M6 tiêu chuẩn.

========= HƯỚNG DẪN ========================

Tùy chỉnh:

• Tất cả kích thước điều chỉnh đều được sắp xếp gọn gàng ở đầu tệp. Bạn có thể dễ dàng chỉnh khoảng cách cánh tay, kích thước sạc, hoặc độ hở của vít để khớp với ốp lưng và phụ kiện của bạn.

Cài đặt in:

• Hướng in: In nằm phẳng trên lưng.
• Support: Không cần! Các khe và cánh tay được thiết kế để in bắc cầu sạch sẽ mà không cần vật liệu hỗ trợ.
• Walls/Infill: Khuyên dùng 3 hoặc 4 lớp tường để các cánh tay có độ đàn hồi tốt, không bị gãy khi kẹp điện thoại.

Thoải mái remix, cải tiến và cho mình xin phản hồi nhé.
