Bộ gá combo FX-4CR: Lido/GoPro/Arca Swiss/Chân chống/Kẹp thắt lưng

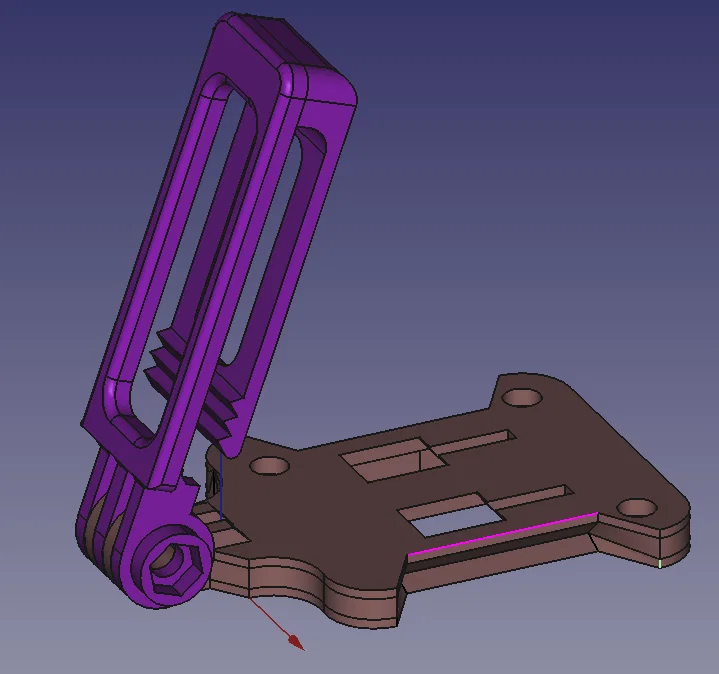

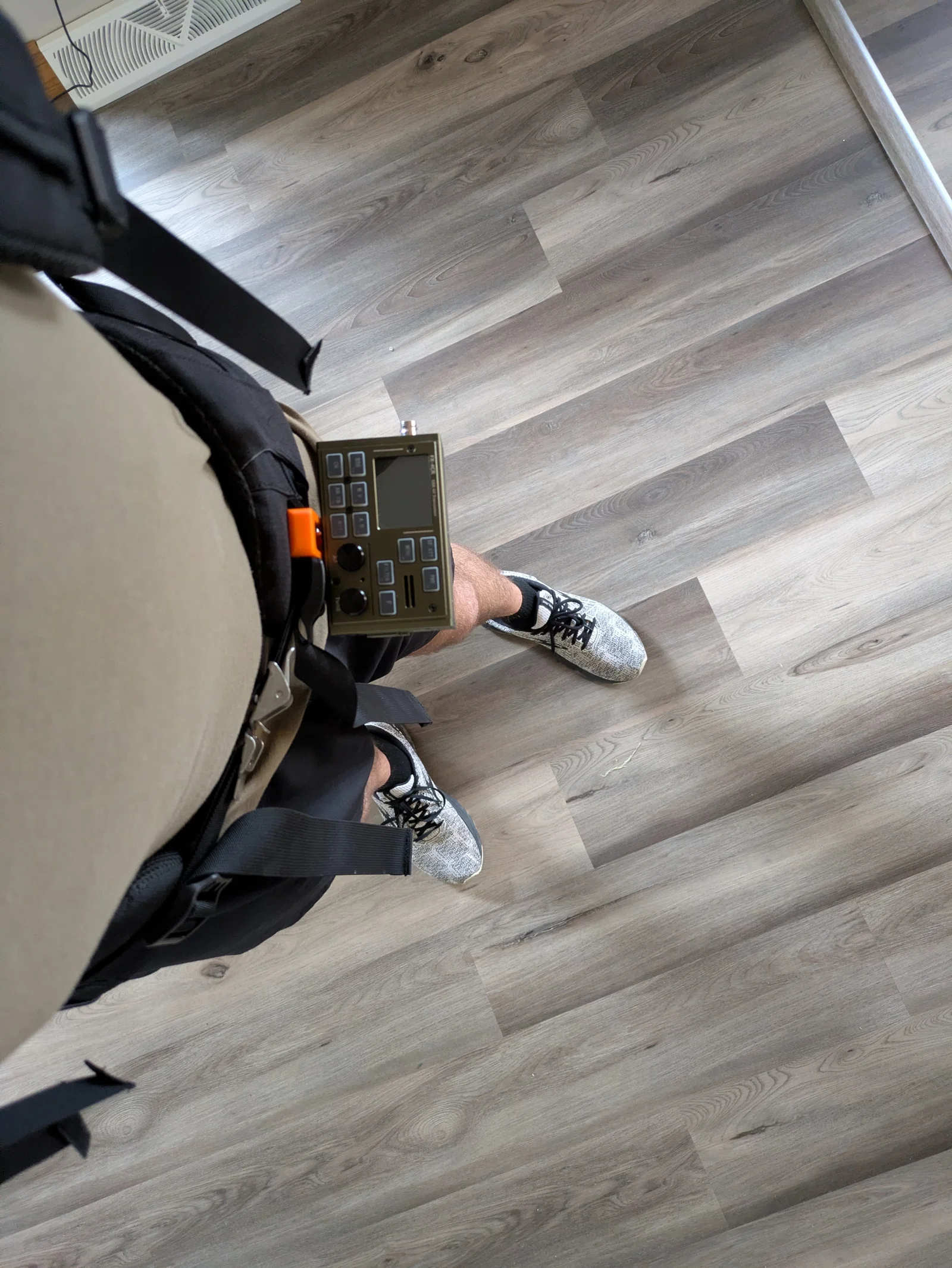

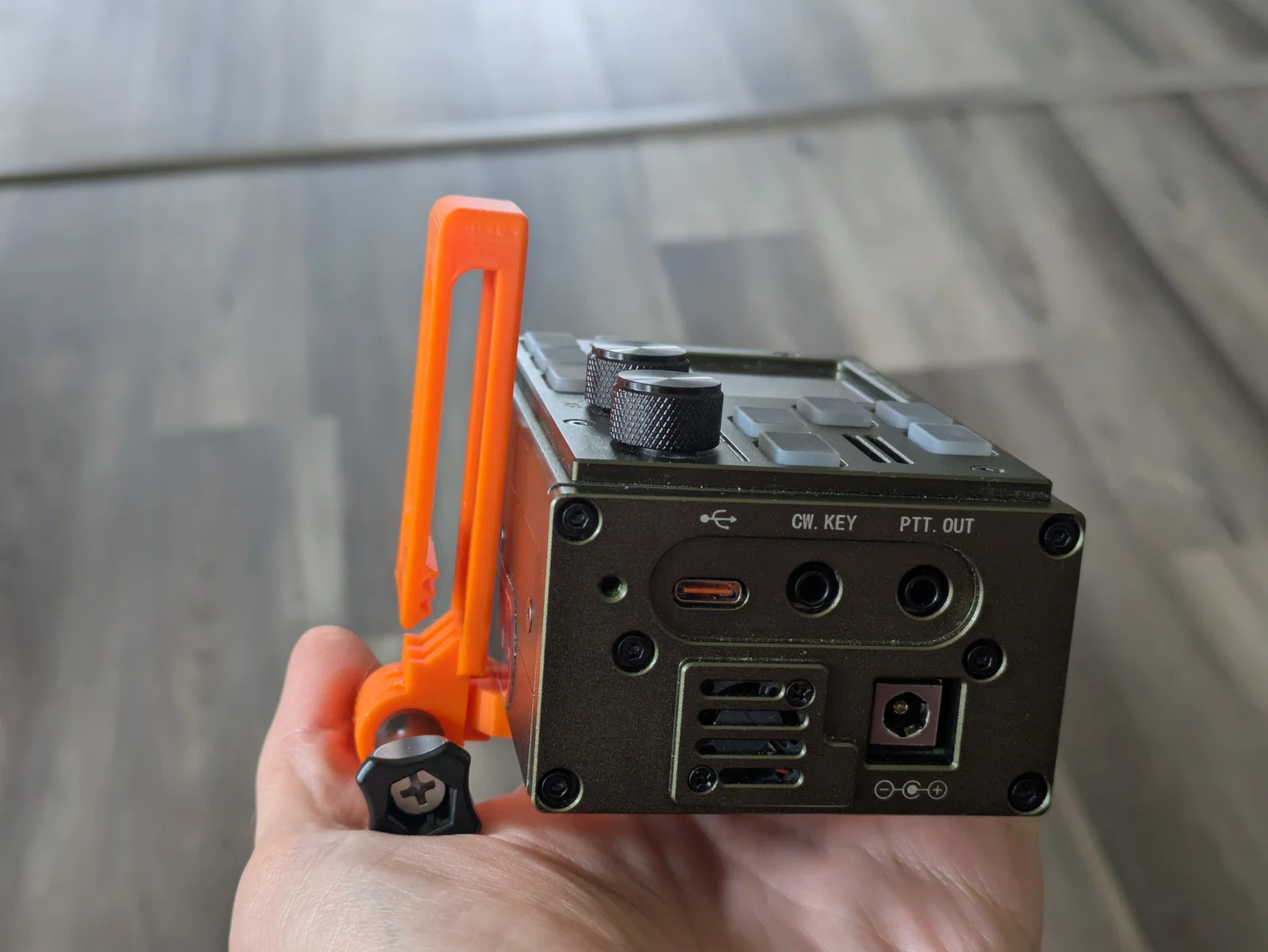

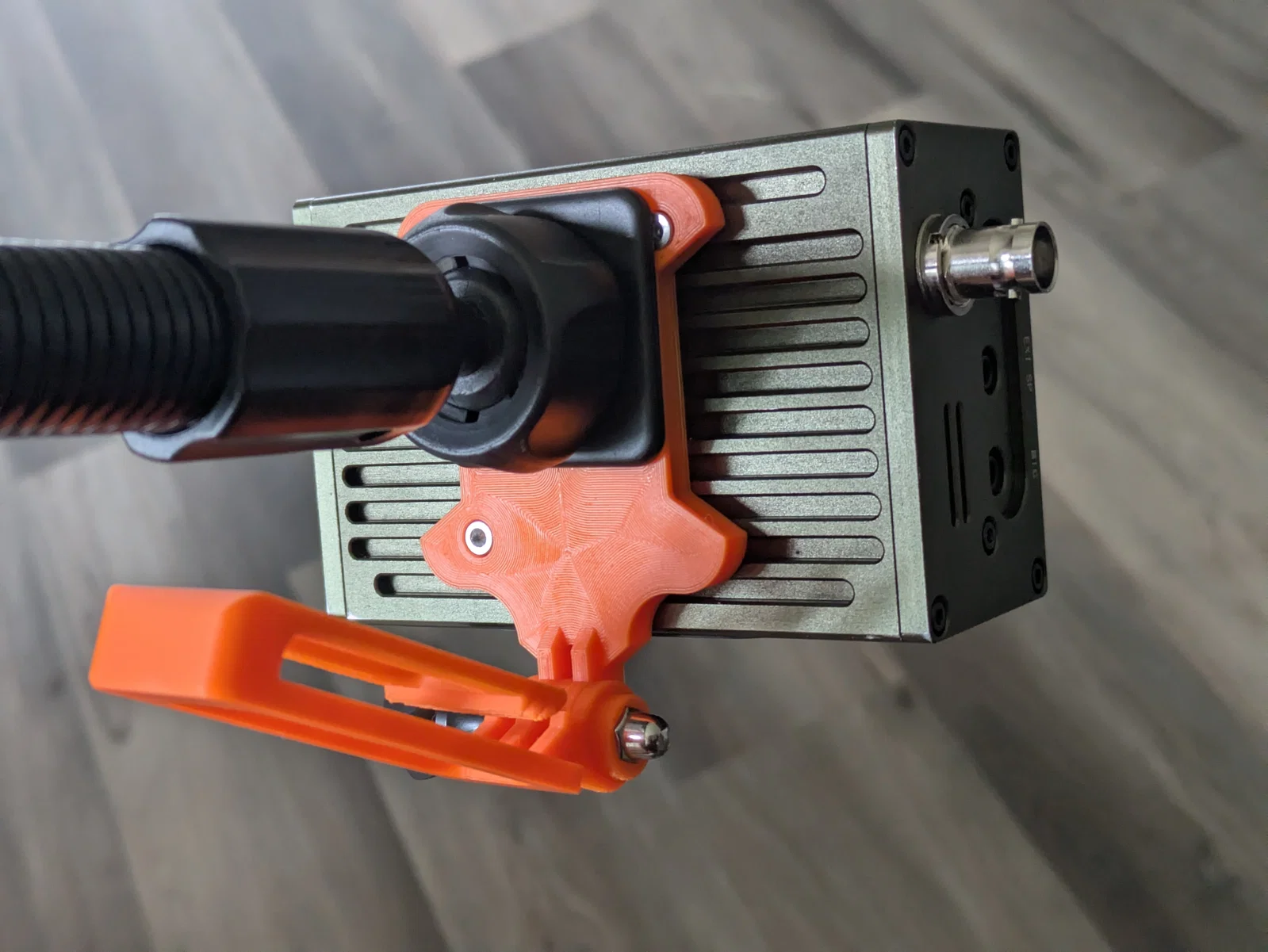

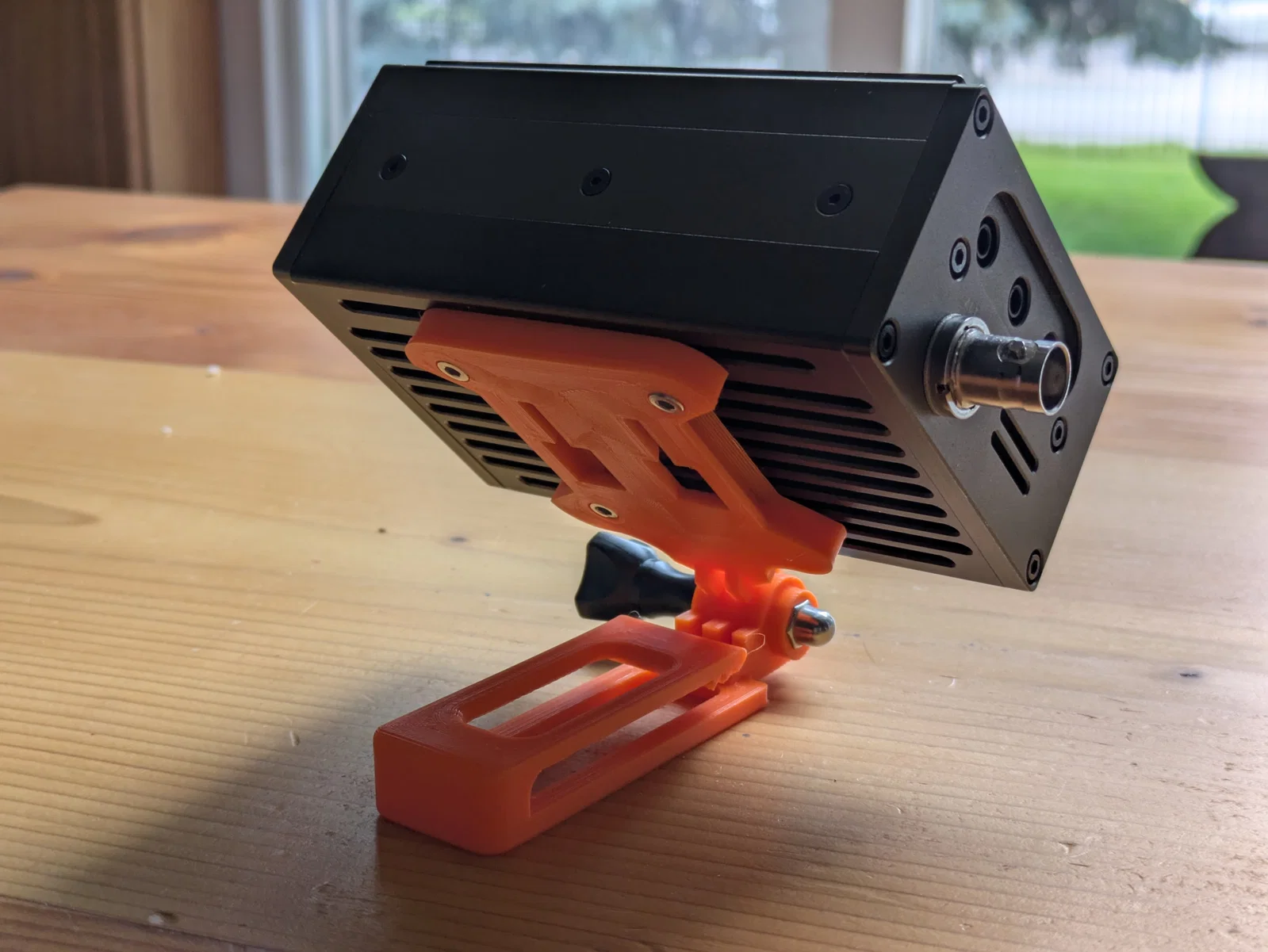

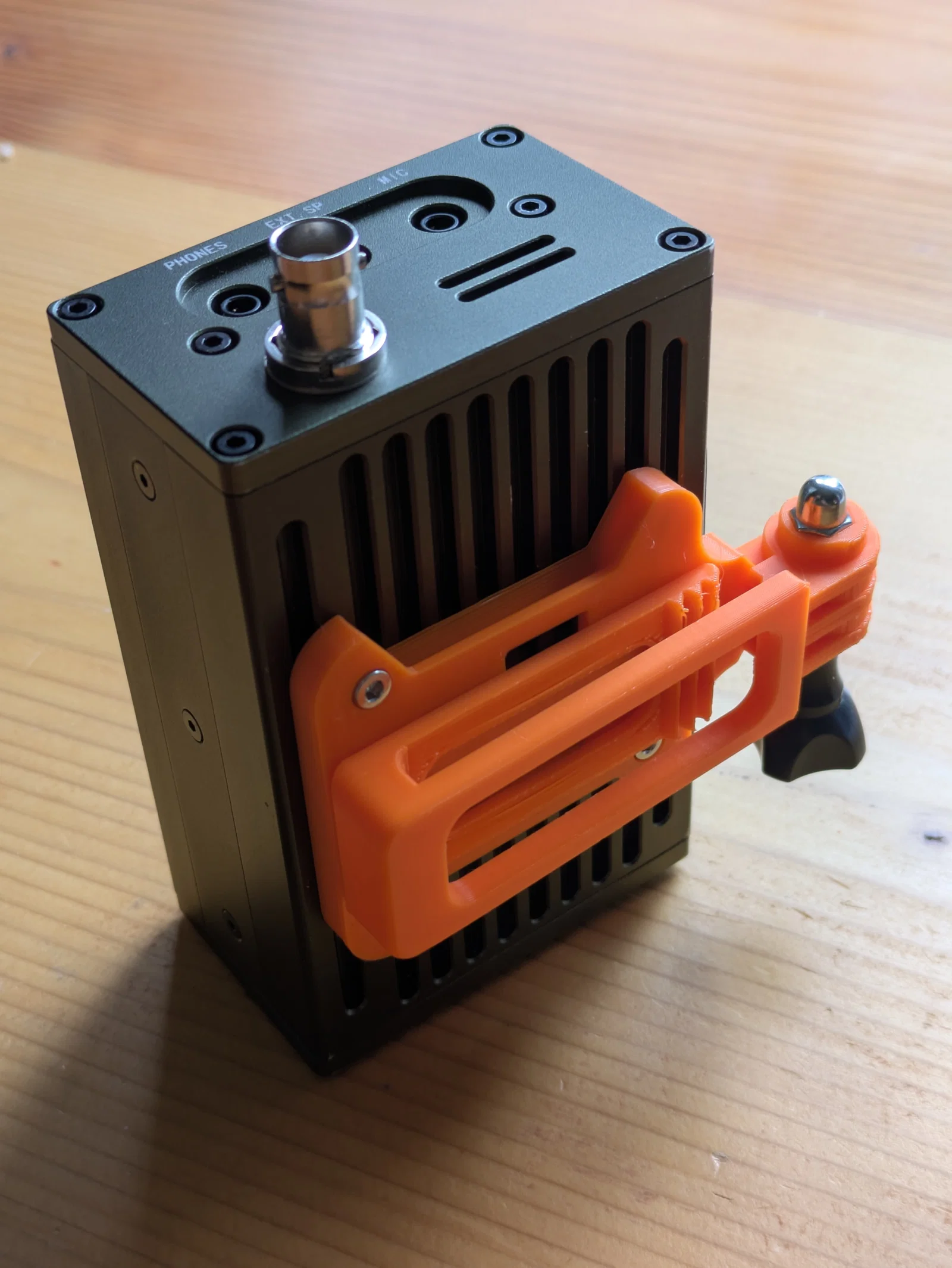

Có kèm theo file thiết kế (FreeCAD 1.0.1). Đây là lần đầu mình sử dụng Assembly workbench để thiết kế! Bản in này gồm hai phần chính. Phần thứ nhất là "rig plate", một tấm ốp lưng cho máy thu phát sóng HF FX-4CR. Nó cung cấp: 1. Giao diện âm (female) Dual-T (2T) tương thích với các phụ kiện Lido 2T. 2. Giao diện tương thích với GoPro (loại hai chấu). 3. Ngàm Arca Swiss dovetail dài 32mm. Lưu ý: nếu kẹp Arca của bạn dài hơn 32mm thì sẽ không vừa. Phần thứ hai là "accessory plate", gắn vào giao diện GoPro bằng ngàm ba chấu: 1. Có thể mở ra làm chân chống (kickstand). Nó khá nhỏ gọn nhưng không dễ bị đổ nhờ ốc vặn GoPro giúp tạo thế đứng "ba chân". Tuy nhiên, bạn cũng đừng kỳ vọng quá nhiều nhé. 2. Mở rộng thêm để bạn có thể treo cả bộ máy vào thắt lưng hoặc quai ba lô sao cho màn hình hướng về phía bạn. Đây là cách bố trí ngược lại với hầu hết các ngàm GoPro thông thường (vốn hướng ra ngoài). #### Thiết lập in: Mình đã dùng PLA, nhưng bạn nên dùng PETG nếu muốn mang đi thực địa. Mình dùng 3 lớp vỏ, độ phủ (infill) thấp. Cả hai phần đều cần support. Các lỗ trên tấm phụ kiện được tạo ra để support có thể tiếp cận phần kẹp thắt lưng. #### Lắp ráp: Bạn cần ba con vít (M3x6 đầu trụ) cùng với ốc vặn GoPro và đai ốc acorn. Có ba lỗ vít trên FX-4CR: hai lỗ thông qua một khoang rỗng và một lỗ mù đi thẳng vào tản nhiệt đồng. Đừng dùng vít quá dài kẻo đâm vào tản nhiệt bên trong nhé. 73 de AD8IS
