Vỏ Hộp Điều Khiển MPCNC cho RAMBo 1.4 và Màn Hình LCD

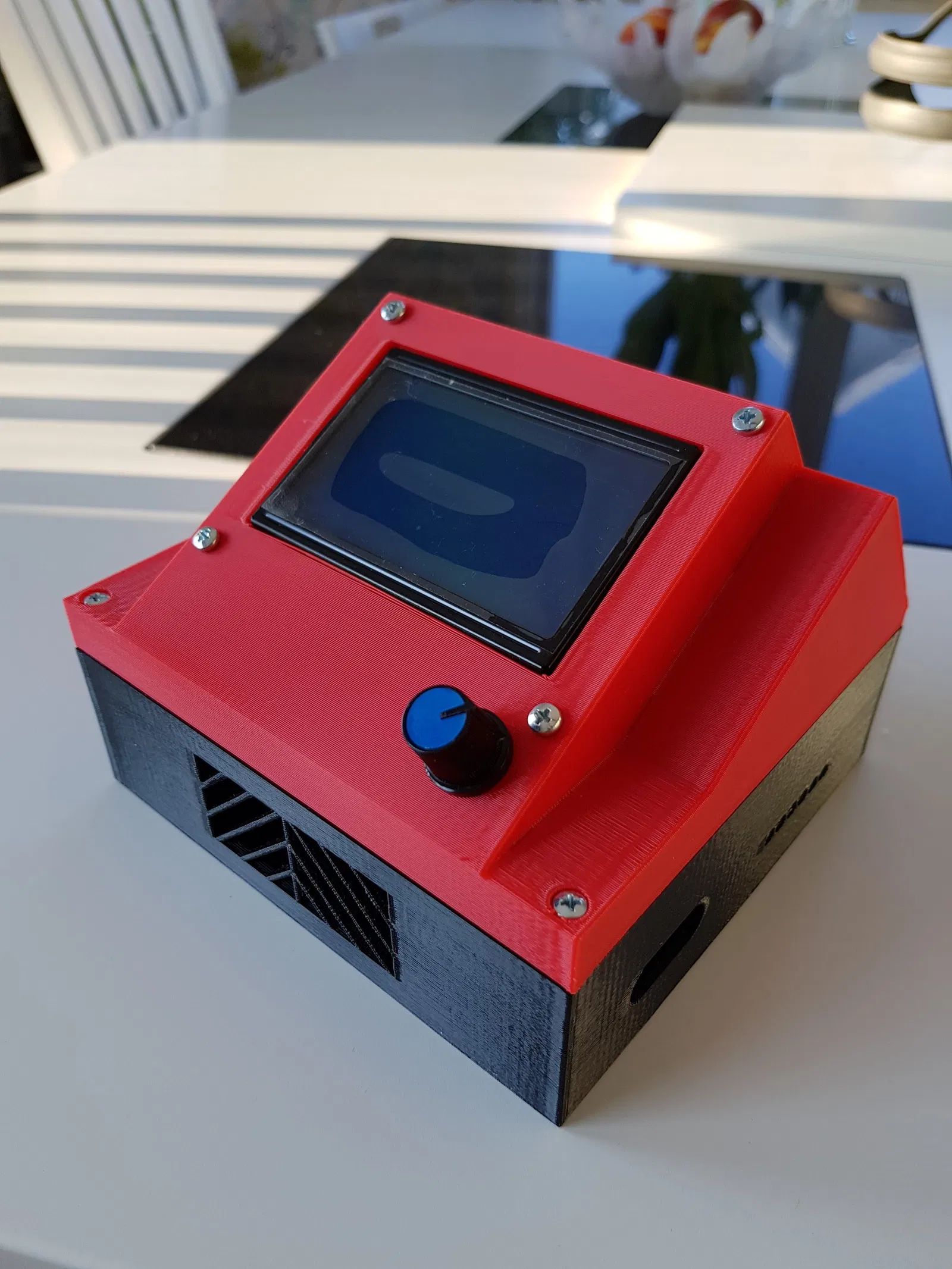

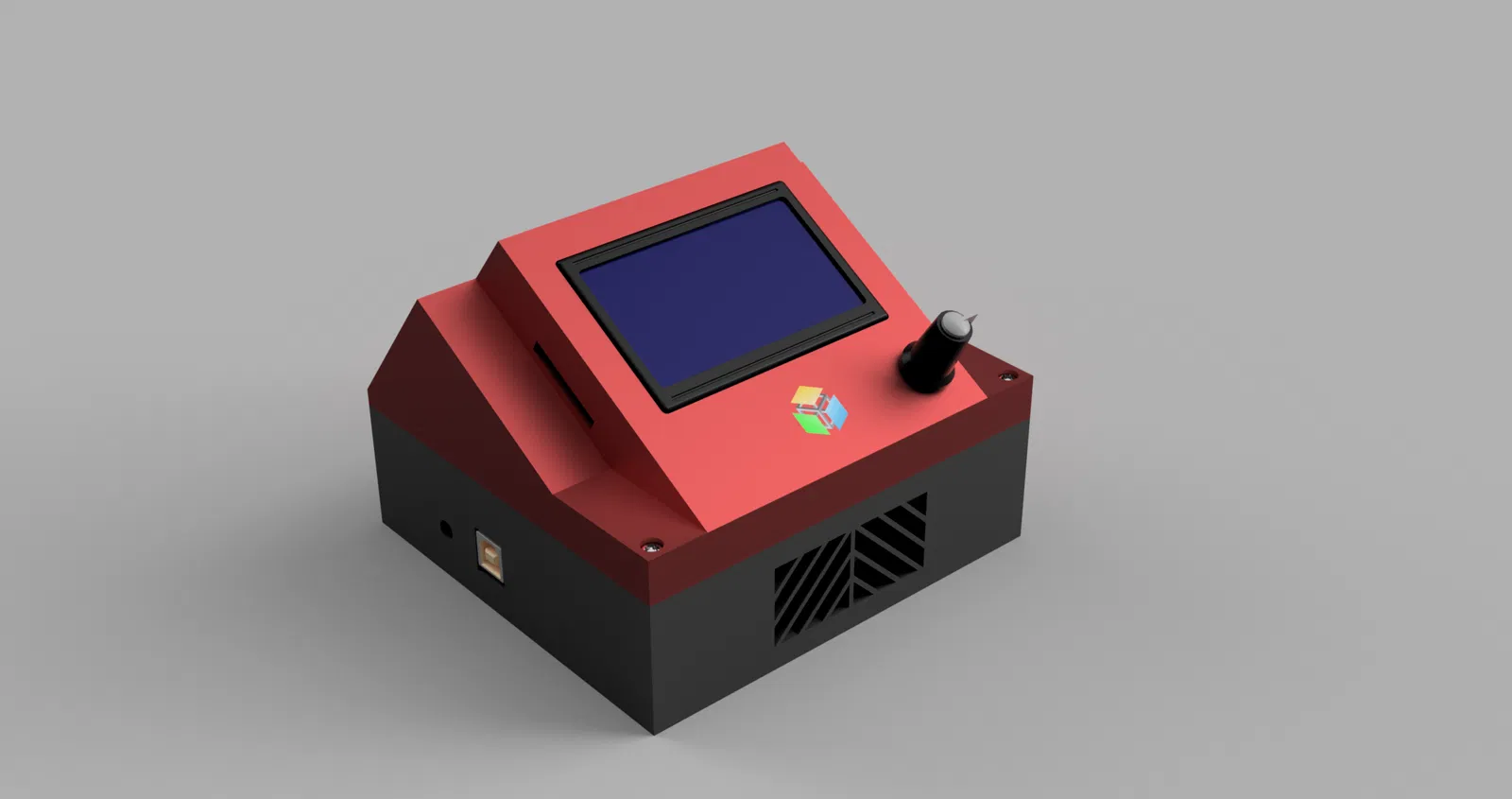

Hộp điều khiển đẹp mắt cho RAMBo 1.4 và Màn hình đồ họa thông minh RepRapDiscount.

Thiết lập này dành cho MPCNC nhưng cũng có thể dễ dàng sử dụng cho các máy khác.

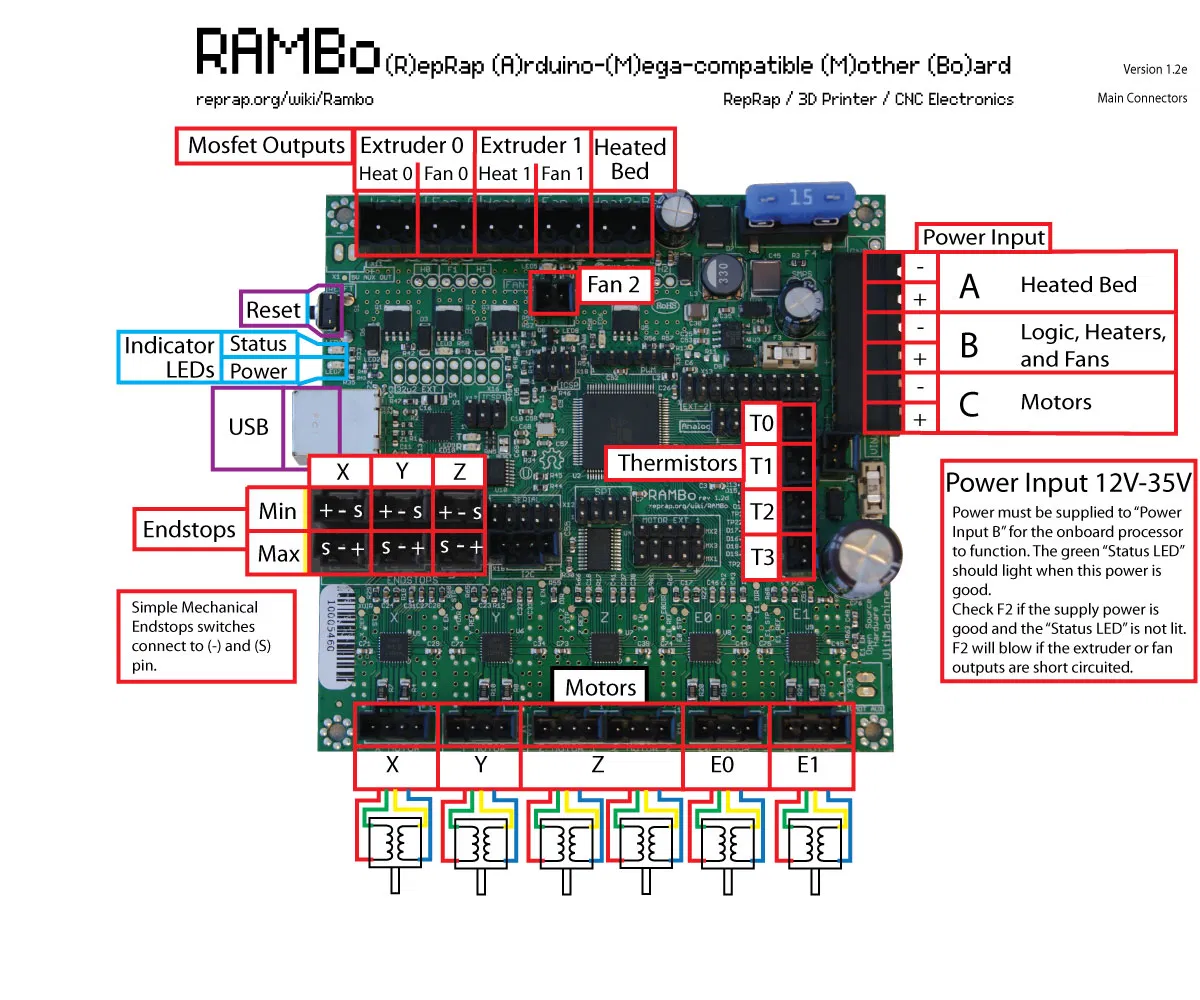

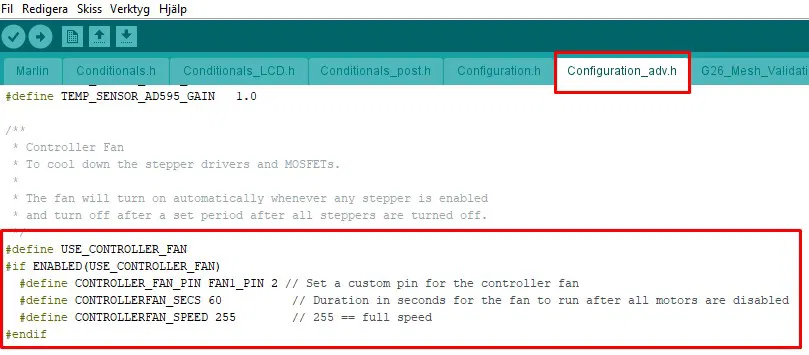

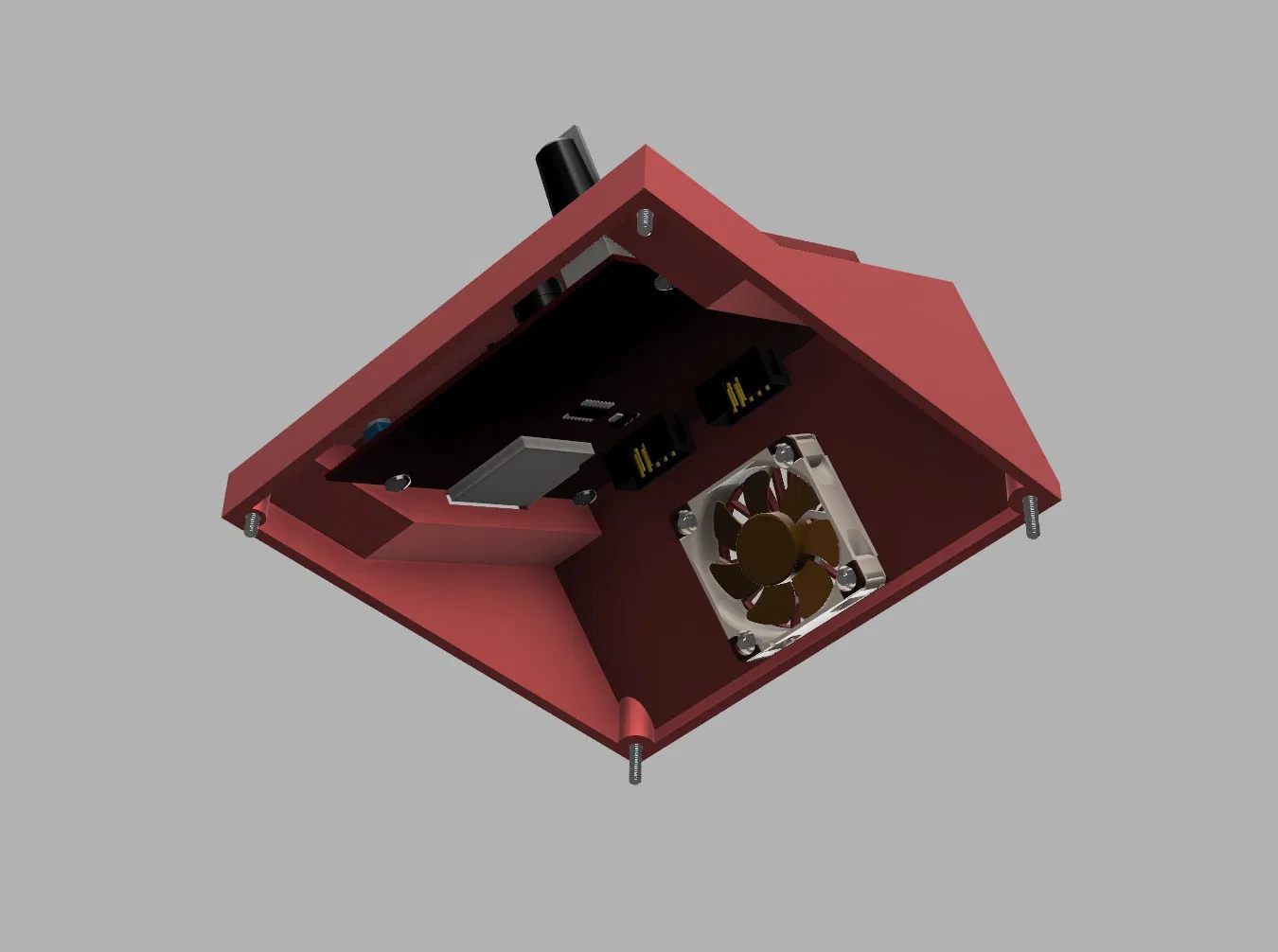

Tôi khuyên bạn nên đặt quạt thổi từ trong ra ngoài và lắp một bộ lọc ở phía trước bên trong để ngăn bụi lọt vào bo mạch điều khiển. Quạt cần là loại 12V và kết nối với PIN 2 trên bo mạch. Tôi chưa thử nghiệm kỹ lưỡng điều này, nhưng sau khi lắp quạt, bạn cần thay đổi mã như một trong những hình ảnh hiển thị trong "configuration_adv.h" khoảng dòng 184.

Video timelapse về quá trình lắp ráp MPCNC của tôi https://youtu.be/O3N5tAFIMpI

EDIT 2019 09 02 Vỏ gốc cho RAMBo 1.4 cũng vừa với RAMBo 1.3 Vỏ mới cho MKS GEN L

EDIT 2019 12 07 Nâng cấp mới cho Nắp. Bây giờ có nút reset. Một bộ phận mới, nút Reset. Cố định theo hướng in tốt nhất cho Nắp

EDIT 2020 02 21 Thông tin về loại quạt và những thay đổi trong mã cần thực hiện.

EDIT 2021 12 10 Vỏ mới cho Mega 2560 + Ramps 1.4 Đã thêm một vỏ mới theo yêu cầu của nhiều người dùng.

EDIT 2023 08 16 Nắp mới cho màn hình MKS MINI12864 V3

Hướng dẫn in

Danh mục: Tự làm

Cài đặt in Máy in: Prusa i3 Rework

Rafts: Không

Hỗ trợ: Có

Độ phân giải: 0.3

Infill: 100

Nhựa in: PRIMA EASYPRINT PLA BLACK _ RED Ghi chú:

Nơi duy nhất bạn cần hỗ trợ là chỗ màn hình LCD.

Sau in

Cách tôi thiết kế

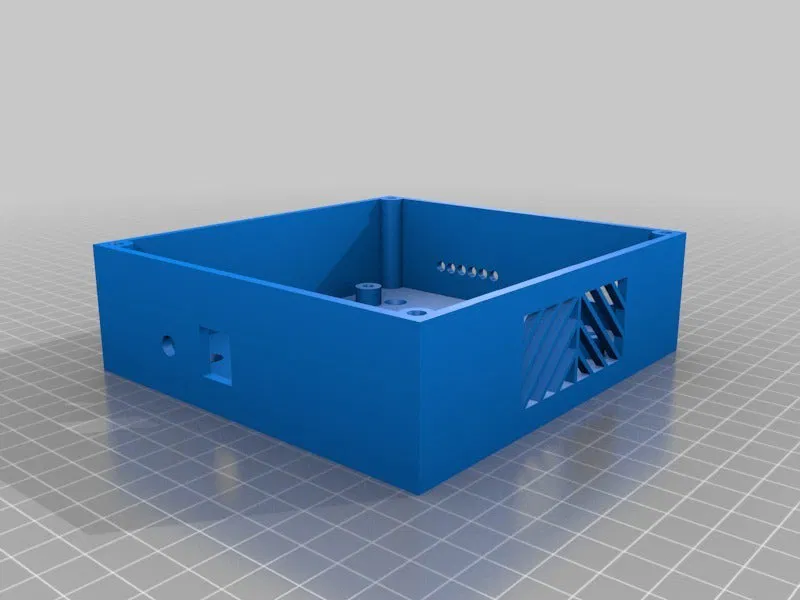

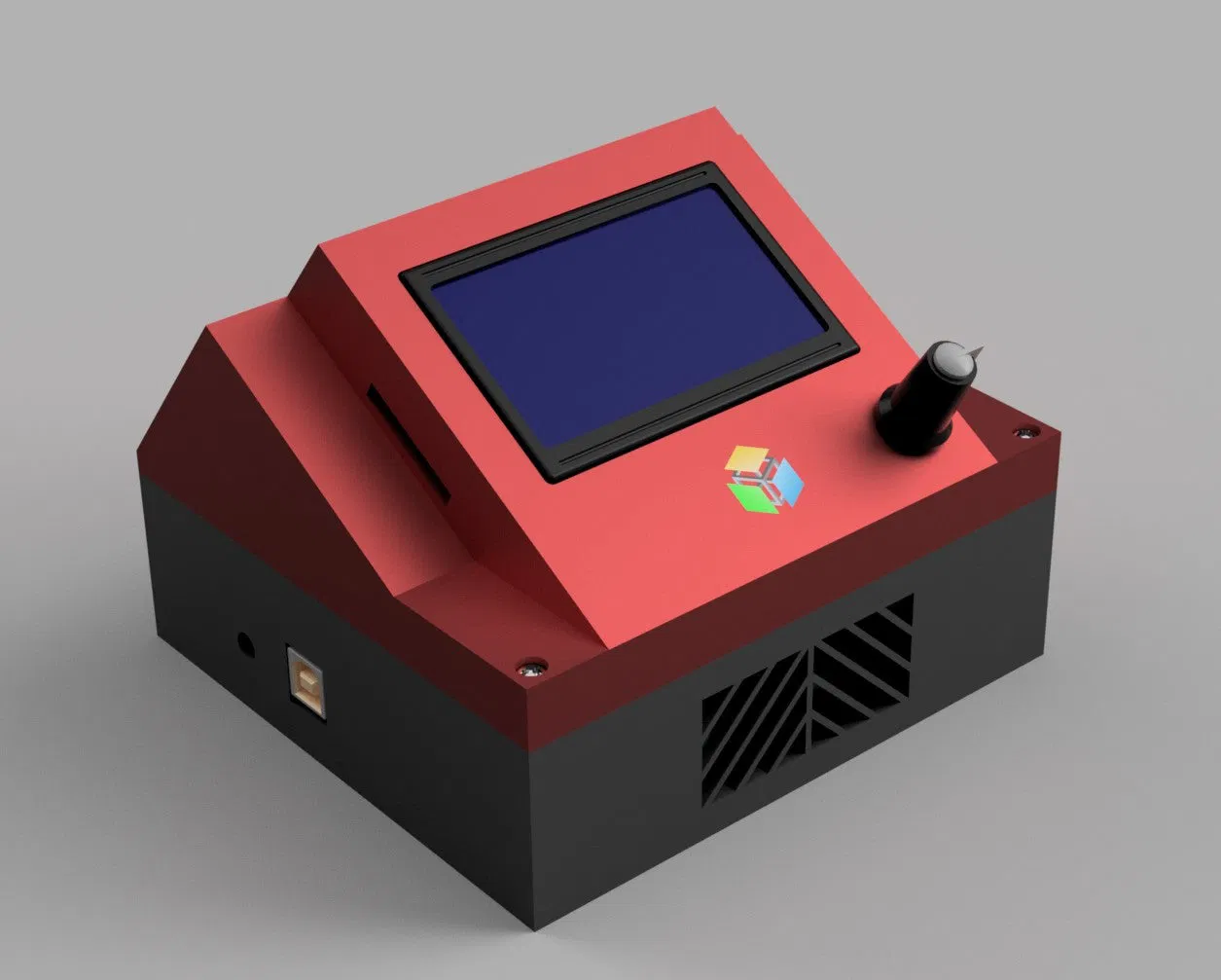

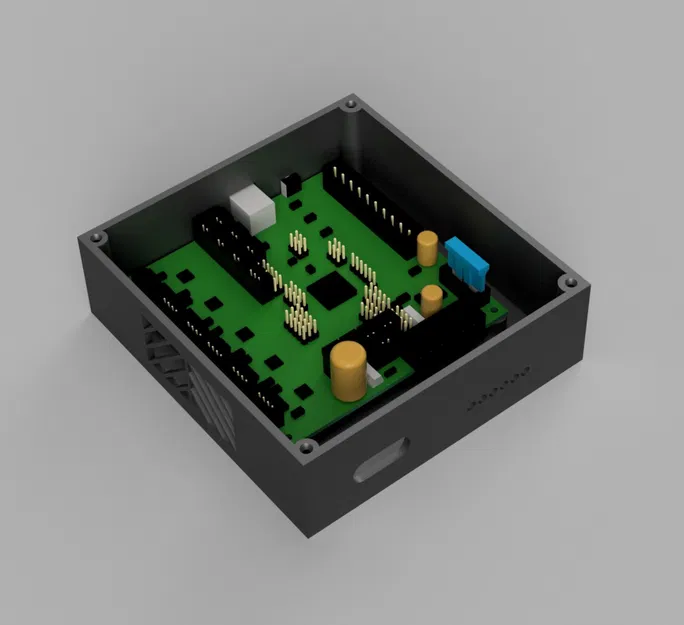

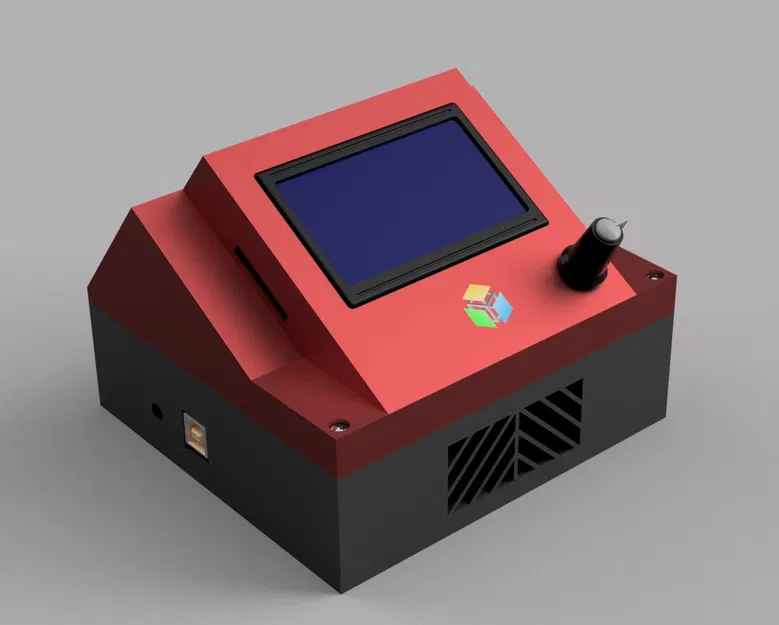

Thiết kế bằng Fusion 360

Fusion 360

Nếu trong tương lai có ai muốn tôi chỉnh sửa hộp để phù hợp với bo mạch điều khiển khác nhưng giữ nguyên thiết lập LCD, tôi có thể dễ dàng chỉnh sửa hộp cho bo mạch của bạn. Tôi thà không thay đổi kích thước Nắp và LCD.

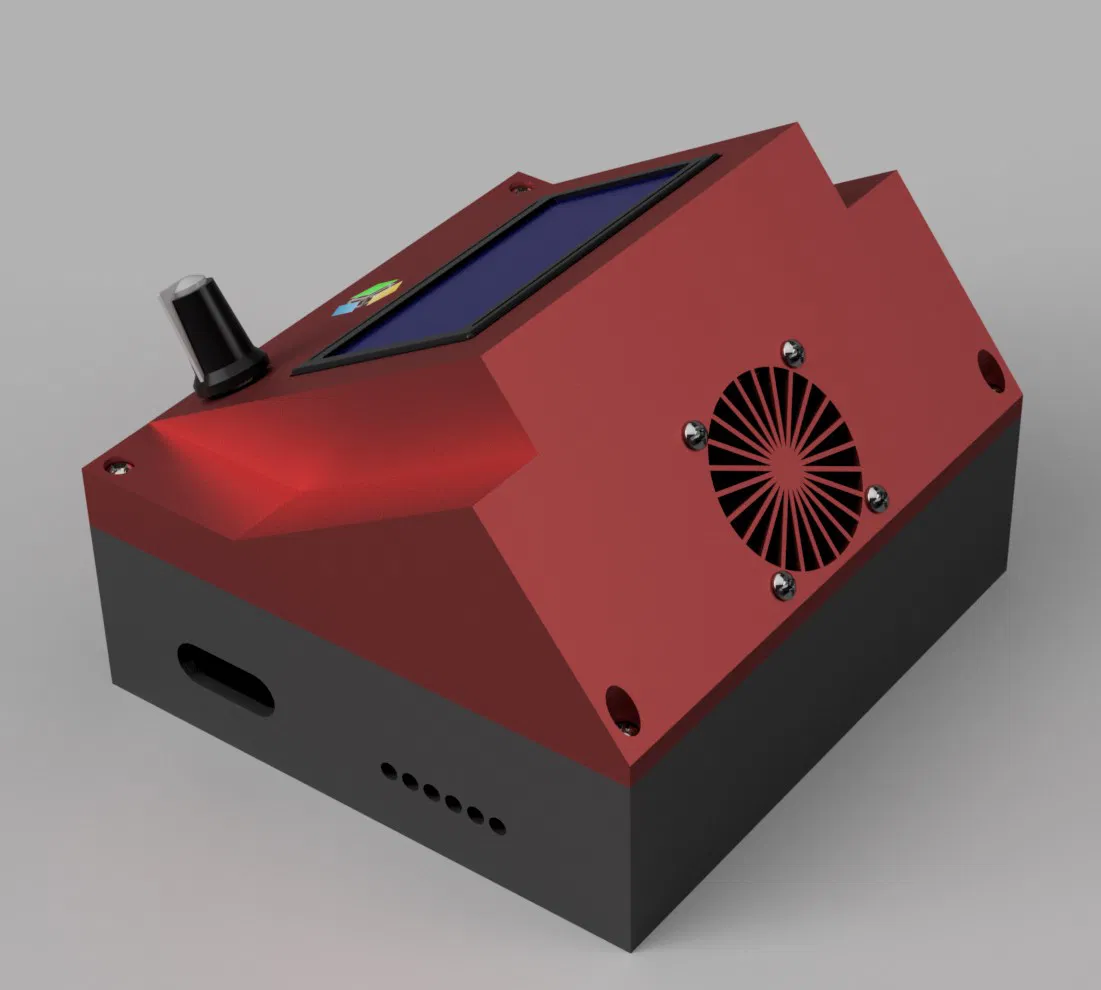

Bộ điều khiển quạt

Thông tin chi tiết hơn sẽ sớm có khi tôi đã thử nghiệm hoàn chỉnh. Có thể sẽ có video Youtube hướng dẫn cách sử dụng vỏ hộp này.

Tôi khuyên bạn nên đặt quạt thổi từ trong ra ngoài và lắp một bộ lọc ở phía trước bên trong để ngăn bụi lọt vào bo mạch điều khiển. Quạt cần là loại 12V và kết nối với PIN 2 trên bo mạch. Tôi chưa thử nghiệm kỹ lưỡng điều này, nhưng sau khi lắp quạt, bạn cần thay đổi mã như một trong những hình ảnh hiển thị trong "configuration_adv.h" khoảng dòng 184.
