Giá đỡ micro UHF cho Ineos Grenadier / Quartermaster

Đây là mẫu giá đỡ micro UHF gồm 2 mảnh (để dễ dàng sử dụng linh hoạt cho các dòng xe khác) dành riêng cho Ineos Grenadier. Giá đỡ này được lắp vào các lỗ có sẵn ở hàng nút phía trên của bảng điều khiển trung tâm.

Gồm 2 phần: Một giá đỡ bảng điều khiển (Dash mount) đa năng và một tấm đệm chuyển đổi (adaptor plate) dành riêng cho nhà sản xuất.

Có 2 phiên bản:

• Bên trái (của bảng điều khiển trung tâm): thiết kế cho xe tay lái nghịch (RHD).
• Bên phải (của bảng điều khiển trung tâm): thiết kế cho xe tay lái thuận (LHD).

Tuy nhiên, bạn hoàn toàn có thể sử dụng linh hoạt cho cả xe LHD và RHD.

Hiện tại hỗ trợ các loại giá đỡ micro sau:

• Ecoxgear Magnetic mount
• GME Magnetic và non-magnetic mount (đã được người khác kiểm tra vì mình không có sẵn để test trực tiếp)
• Uniden - đang đợi thông số kích thước

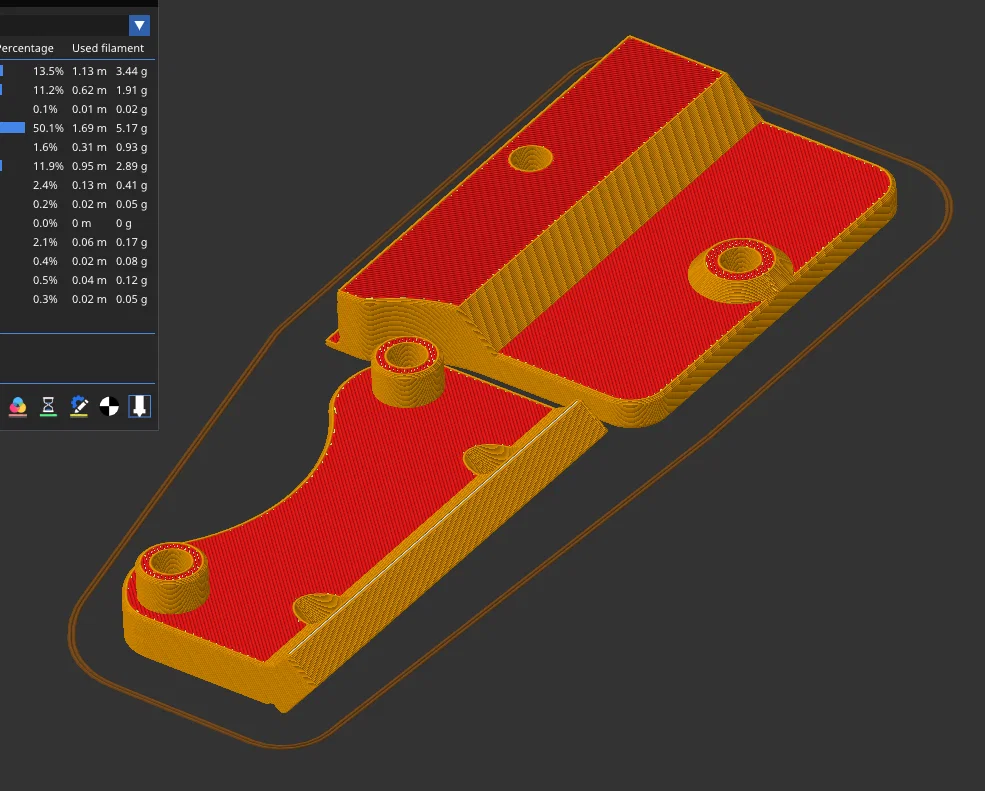

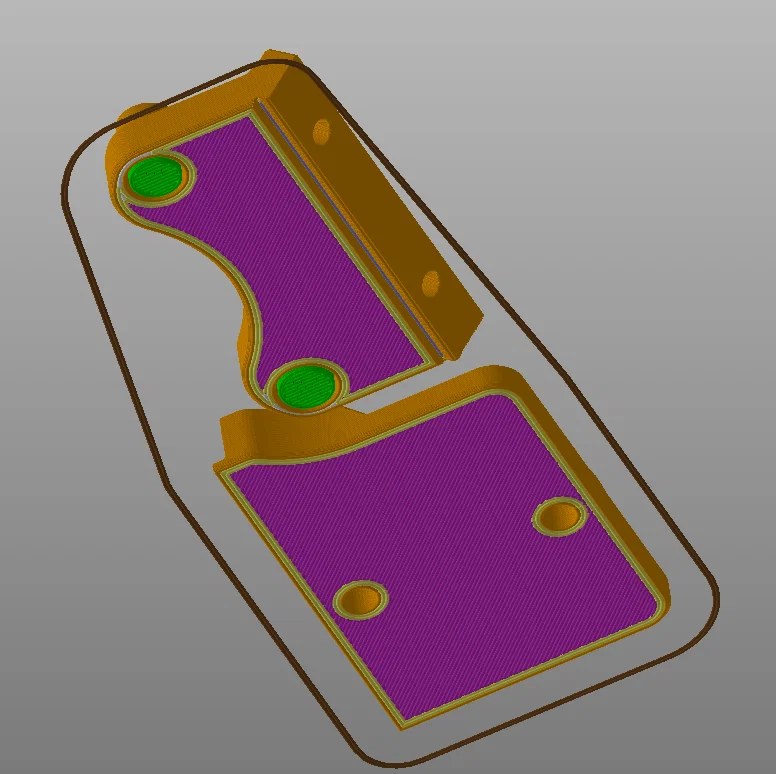

Mình in bằng chất liệu CF PETG để đảm bảo độ bền trong mùa hè. Mình in với độ phân giải lớp 0.12mm nhưng bạn có thể điều chỉnh tùy ý nếu muốn in dày hơn. Chỉ cần hỗ trợ (support) ở các lỗ ốc chìm (counterbored) hoặc sử dụng tính năng in lỗ ốc chìm của Orcaslicer (xem ảnh chụp màn hình để biết hướng đặt).

Cần sử dụng 3 hoặc 4 M3 Heatset inserts - mình ưu tiên dùng loại này hơn là taro trực tiếp lên nhựa in.

Sử dụng 2 ốc M3x10 hoặc 12 đầu tròn (Button head) để kết nối các bộ phận và ốc M3 để cố định giá đỡ micro. Để lắp vào xe, bạn sẽ cần ốc M4x16 đầu dẹt (low head cap screws) để trông giống với ốc zin trên bảng điều khiển. Loại ốc này có thể mua dễ dàng tại các cửa hàng vật tư hoặc trên AliExpress (loại trên AliExpress có kích thước lục giác nhỏ hơn ốc zin).

Mình có dán thêm một lớp xốp rất mỏng dưới mặt tiếp xúc với bảng điều khiển để tránh trầy xước.

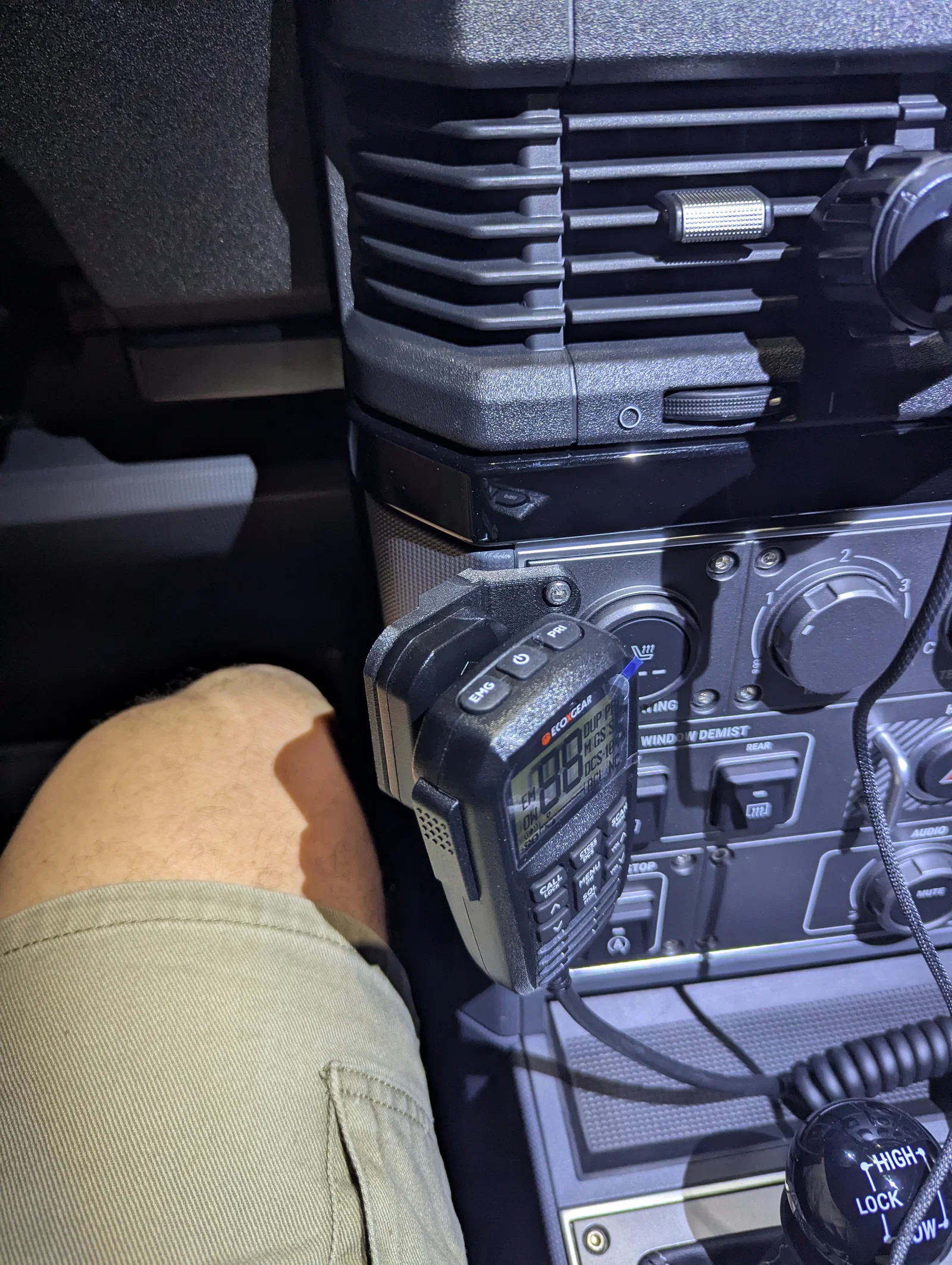

Micro không gây cản trở chỗ để chân của hành khách (đối với bản lắp bên trái trên xe RHD) và rất vừa tầm tay mình (mình cao khoảng 1m8).
