Bộ khung chụp bảo vệ máy in 3D bằng nhựa Corflute

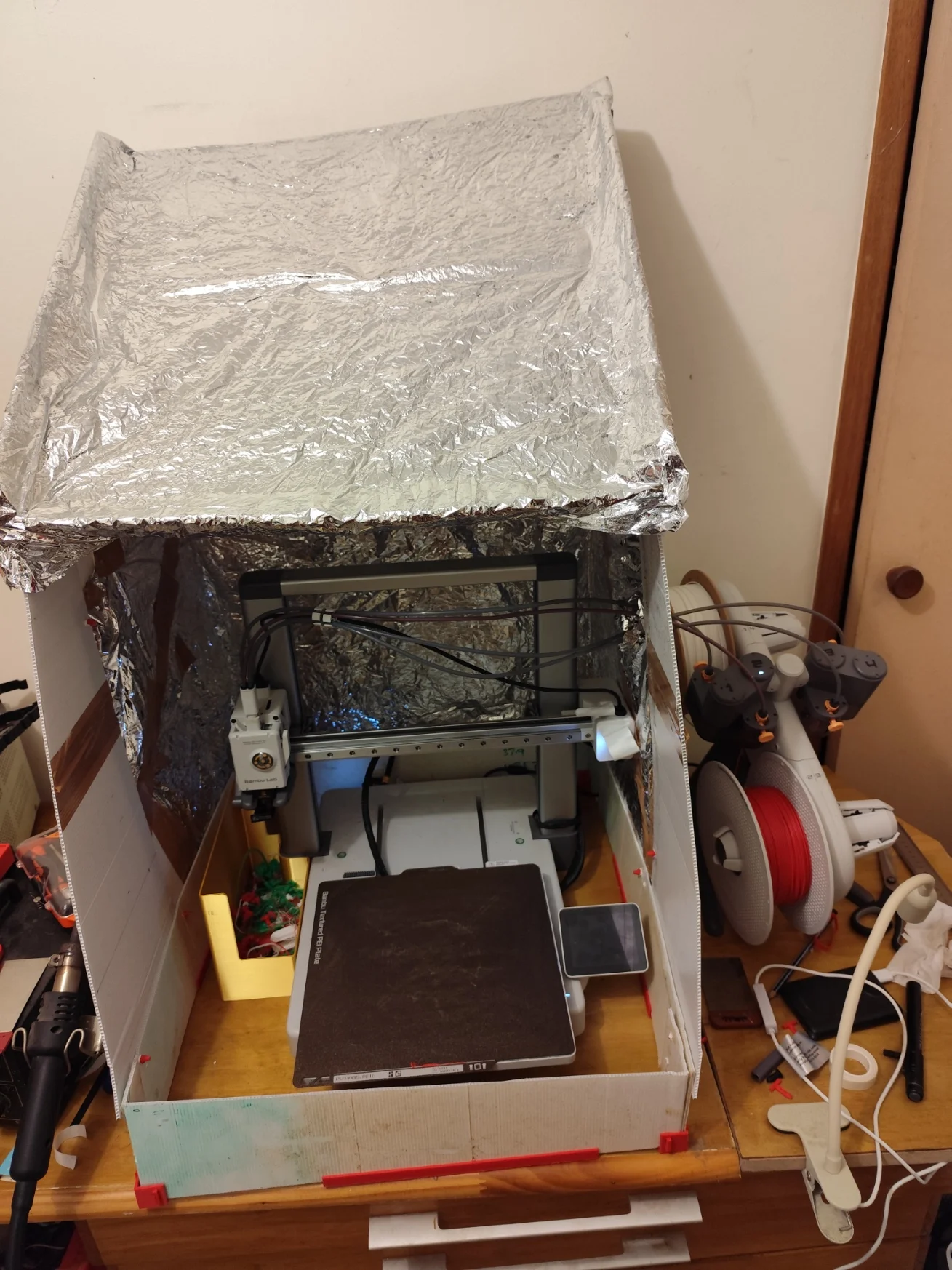

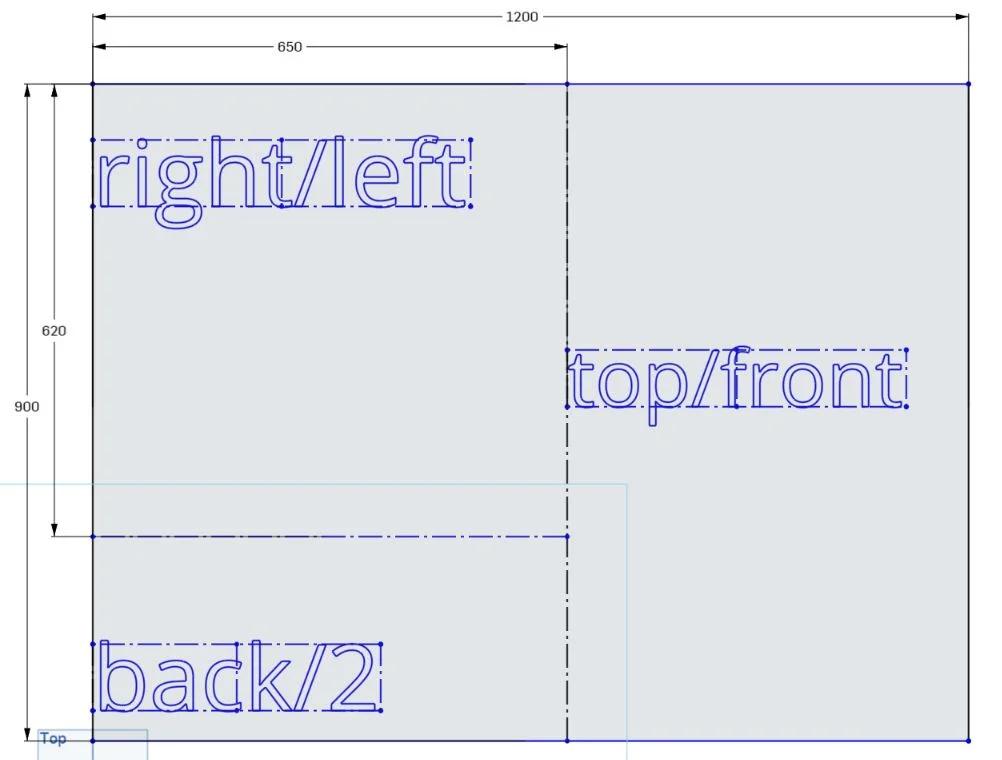

Đây là các chi tiết mình dùng để kết nối và gia cố các tấm nhựa Corflute. Phần khung gia cố thực ra không bắt buộc, mình chỉ tận dụng mấy tấm Corflute cũ có sẵn nếp gấp nên mới cần thôi. Nếu bạn mua 2 tấm Corflute loại 3mm kích thước 1200x900, mình có đính kèm mẫu sơ đồ cắt cho bạn. Với máy A1, mình làm lồng chụp có kích thước rộng 500mm, cao 650mm và sâu 620mm. Mình có dán thêm tấm chăn giữ nhiệt bằng băng keo hai mặt và băng keo đóng hàng. Kết quả là với nhiệt độ phòng 23C và nhiệt độ máy 35C, phần được bọc cách nhiệt là 26C còn phần không bọc là 33C, rõ ràng là có hiệu quả.

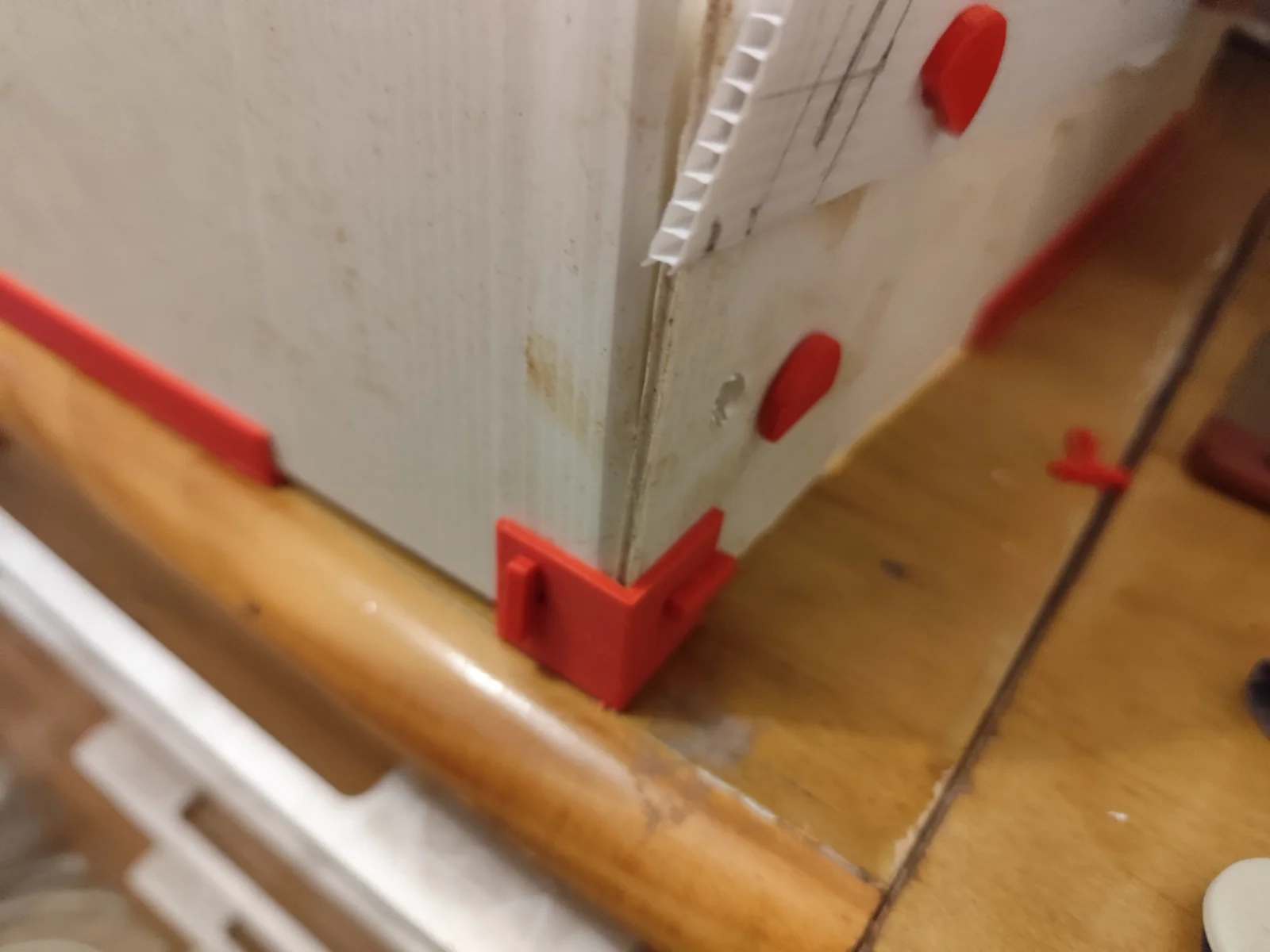

Một trong các loại chốt dùng để nối các tấm Corflute lại với nhau, loại còn lại là chốt cài xuyên qua góc gia cố và 1-2 lớp Corflute để cố định. Các thanh nẹp cạnh chỉ cần trượt vào là giữ khá ổn. Thiết kế hơi xấu tí vì mình ưu tiên in nhanh, dễ và không quá quan trọng thẩm mỹ :) Bạn cứ in nằm phẳng để đảm bảo độ bền nhé.

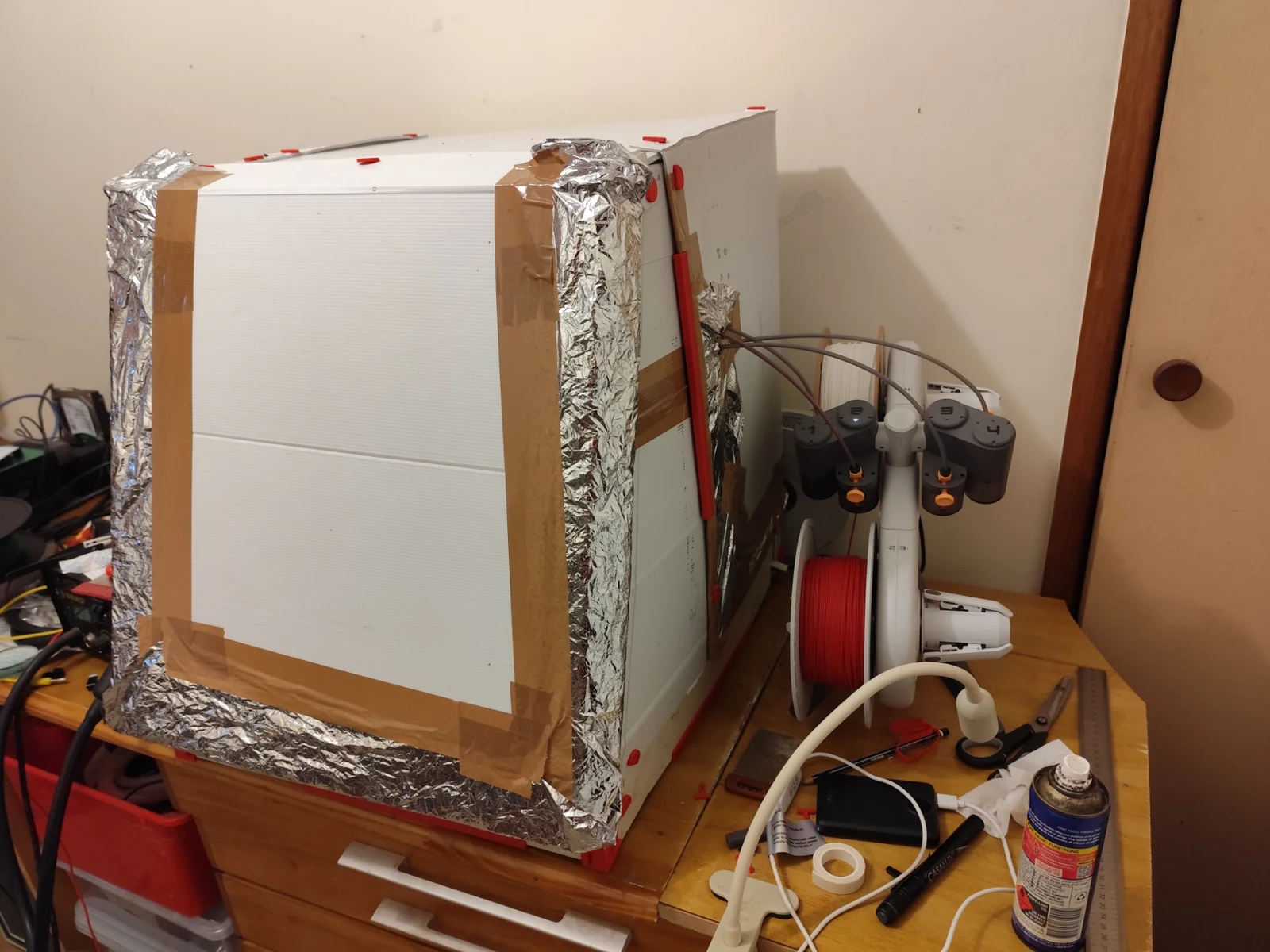

Với bàn nhiệt A1 ở mức 100C, nhiệt độ bên trong đã tăng từ 23C lên 36C chỉ trong 30 phút, dù lúc đó mình vẫn còn vài khe hở và cửa trước chưa được cách nhiệt.

Được thiết kế trên Onshape tại đây.
