Mô tả

Mình nghĩ đây là dự án khó nhằn nhất mà mình từng thực hiện. Không phải vì hình dáng phức tạp, mà là vì khâu bố cục.

Việc làm sao để chiếc “tủ ngăn kéo mini” này thật sự hữu dụng là ưu tiên hàng đầu của mình!

Vì hiện tại mình chỉ cung cấp file kỹ thuật số chứ không nhận in thuê, nên mình đã nâng cao tiêu chuẩn kiểm tra thiết kế (bình thường mình đã kỹ tính lắm rồi, nhưng lần này còn khắt khe hơn nữa).

Ban đầu, nhiều người nghĩ in món đồ này có vẻ không quá thiết thực (do kích thước hạn chế).

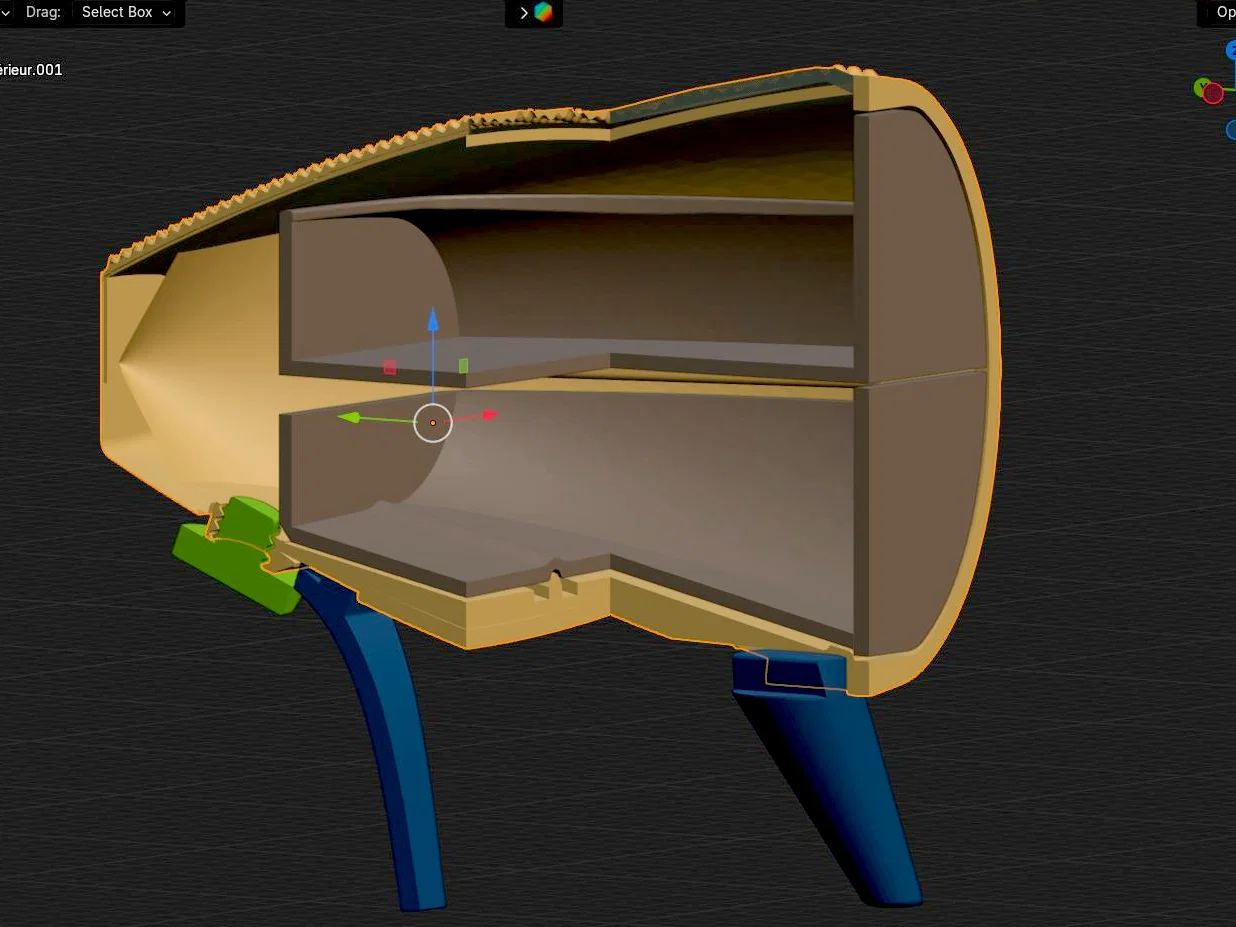

Đó là lý do mình thiết kế phần thân tủ có độ sâu thực tế, giúp các ngăn kéo bên trong có kích thước như sau:

- Ngăn trên: sâu 134 mm x rộng 227 mm x cao 39 mm

- Ngăn dưới: sâu 138 mm x rộng 226 mm x cao 56 mm

Phải công nhận là cũng khá rộng rãi đấy chứ.

Bạn hoàn toàn có thể đặt chiếc tủ này trên bàn làm việc và đựng bất cứ thứ gì mình thích.

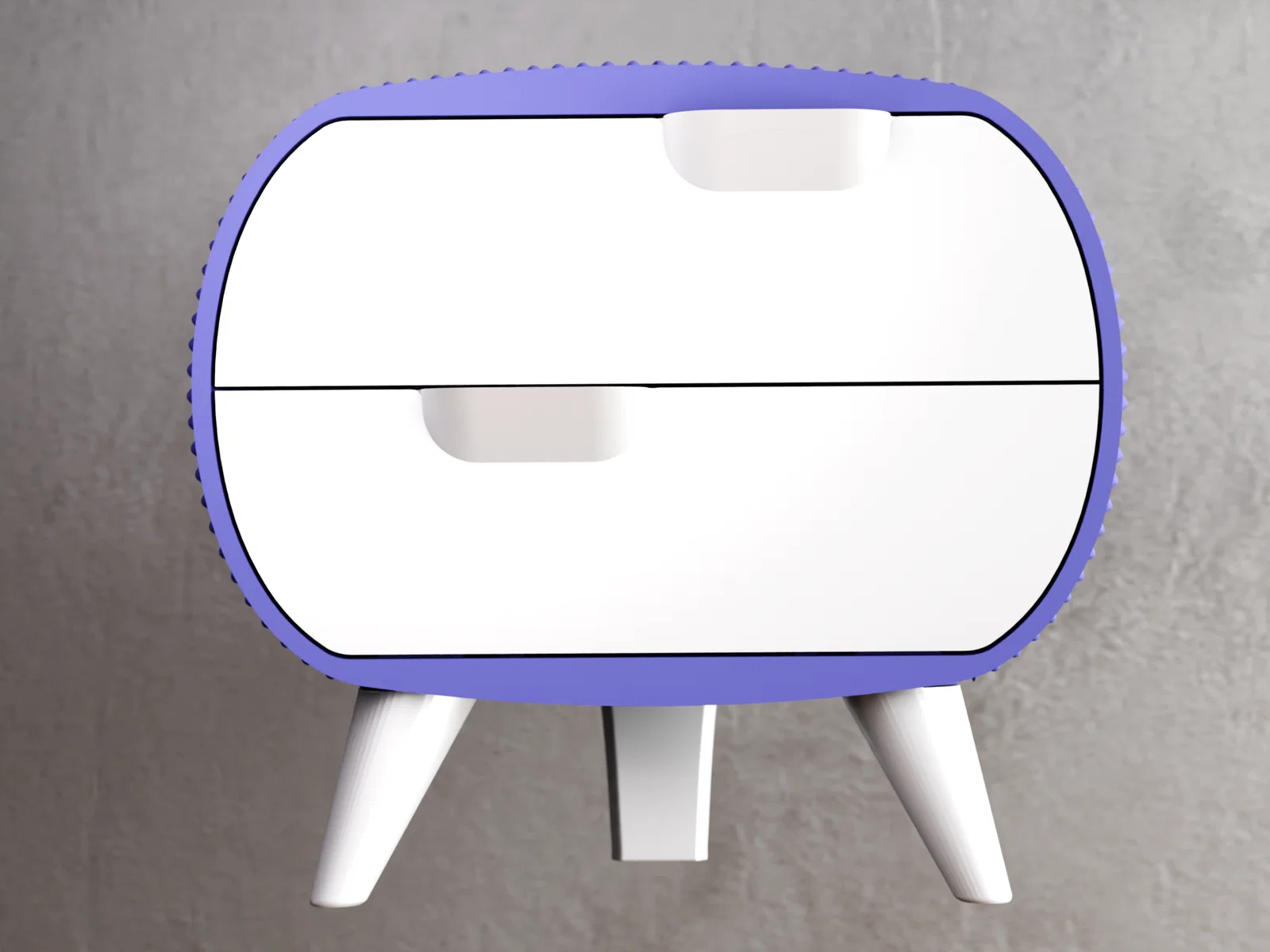

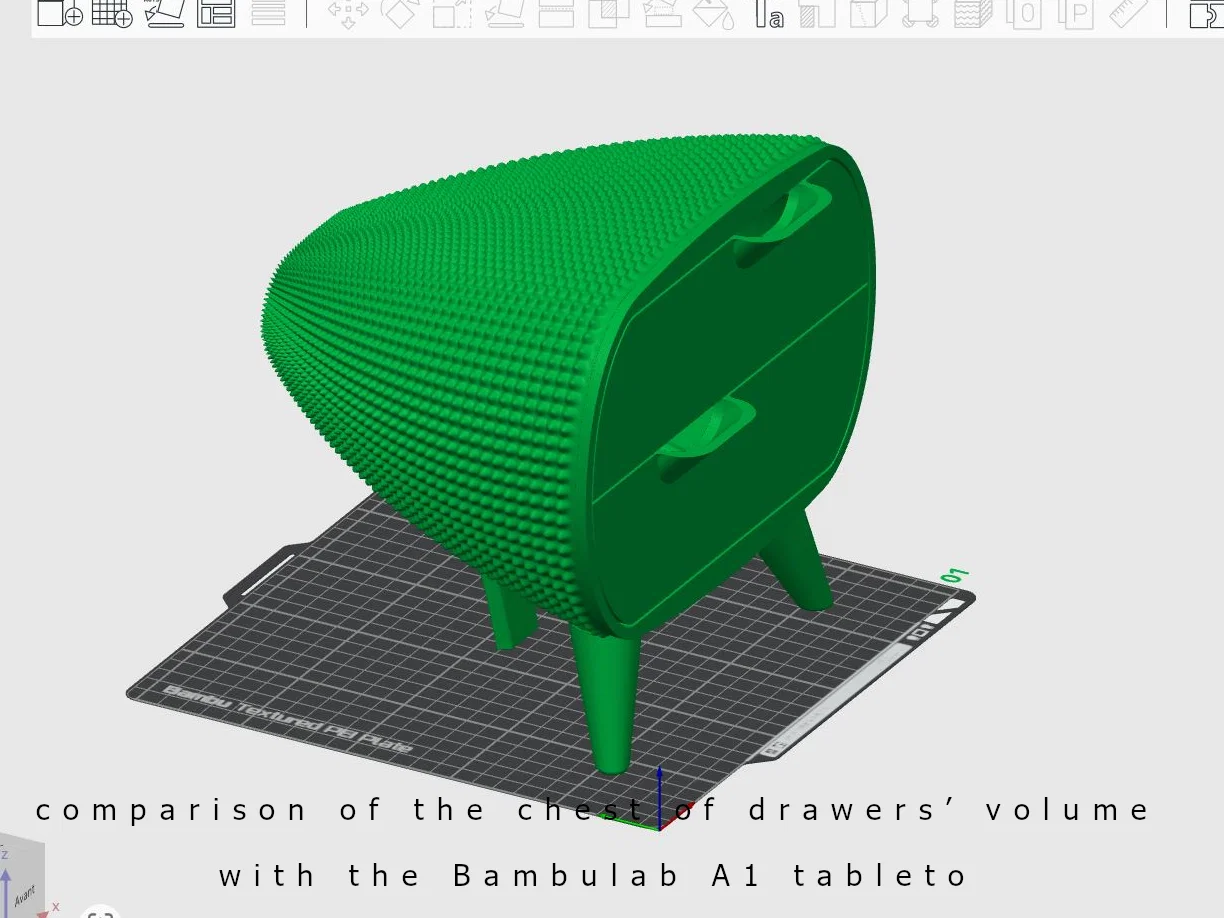

Kích thước tủ sau khi lắp ráp: sâu 22 cm x rộng 25 cm x cao 23 cm (dành cho file STL).

Đặc điểm nổi bật:

• Vỏ tủ được thiết kế bằng kỹ thuật đùn và chia nhỏ lưới 3D.
• Ngăn kéo có chốt chặn.
• Ngăn kéo trượt thẳng mượt mà dù hình dáng vỏ tủ cách điệu.
• Dung tích ngăn kéo lớn so với một vật phẩm cùng loại.
• Các chi tiết được chăm chút tỉ mỉ.

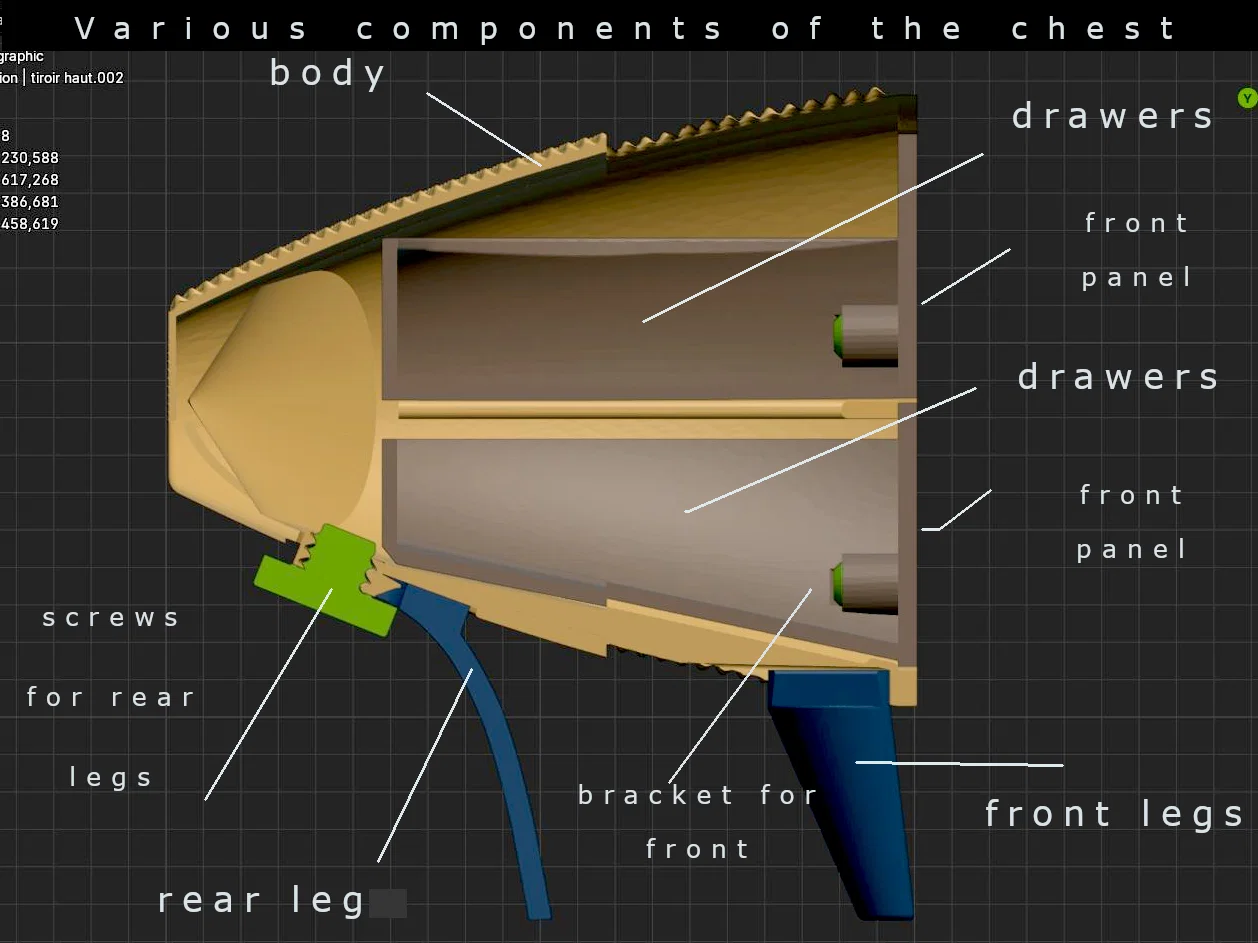

Hướng dẫn: Để lắp ngăn kéo, bạn dán các chốt vào mặt trước. Sau đó, dùng chính các chốt này làm cữ để dán mặt trước vào các ngăn tủ.

Lựa chọn vòi phun (nozzle): Nên dùng vòi 0.6 mm. Dù vòi 0.8 mm có thể dùng được, nhưng độ chính xác khi lắp ráp với khe hở 0.7 hoặc 1 mm đòi hỏi bạn nên dùng vòi 0.6 mm.

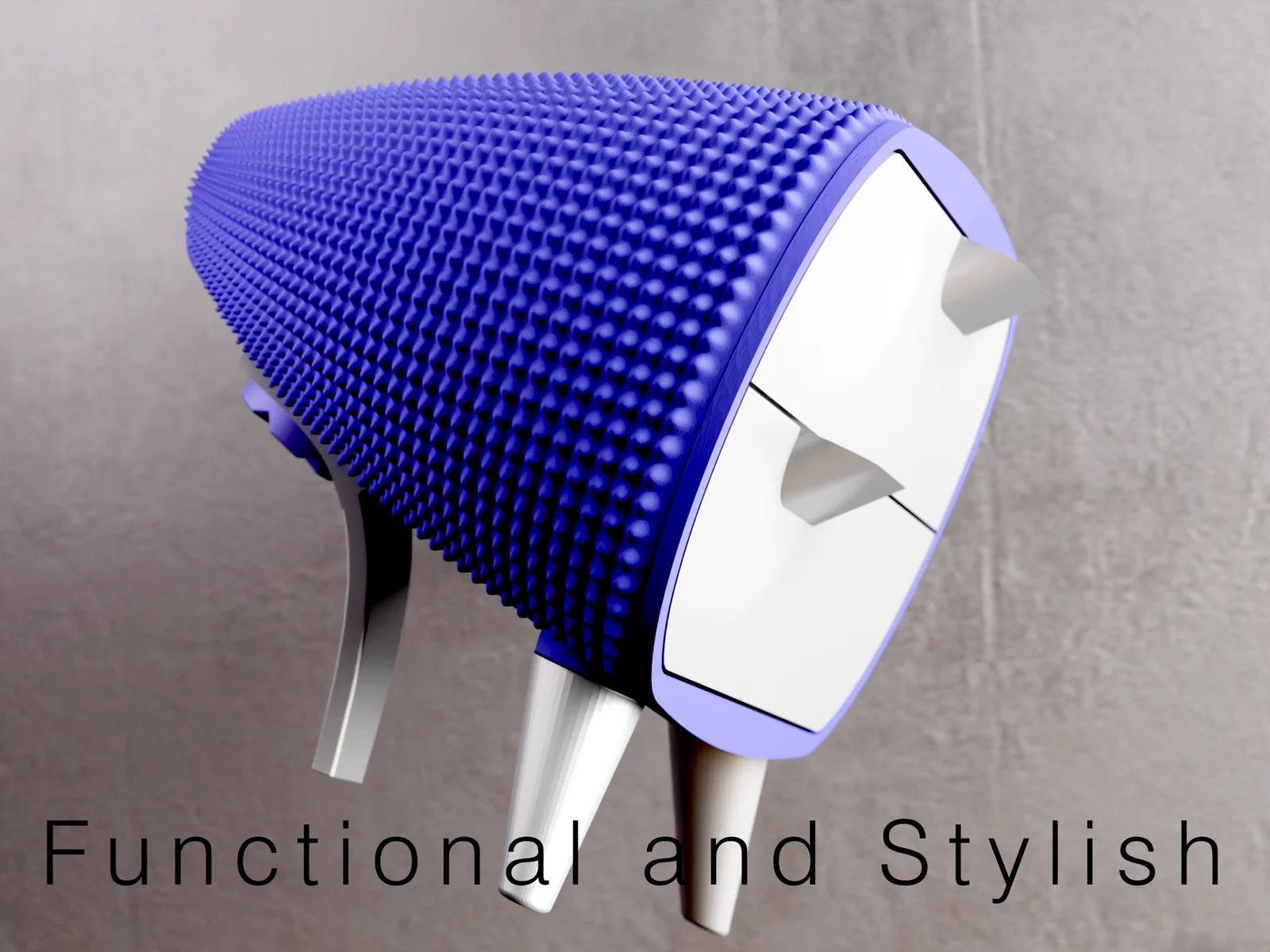

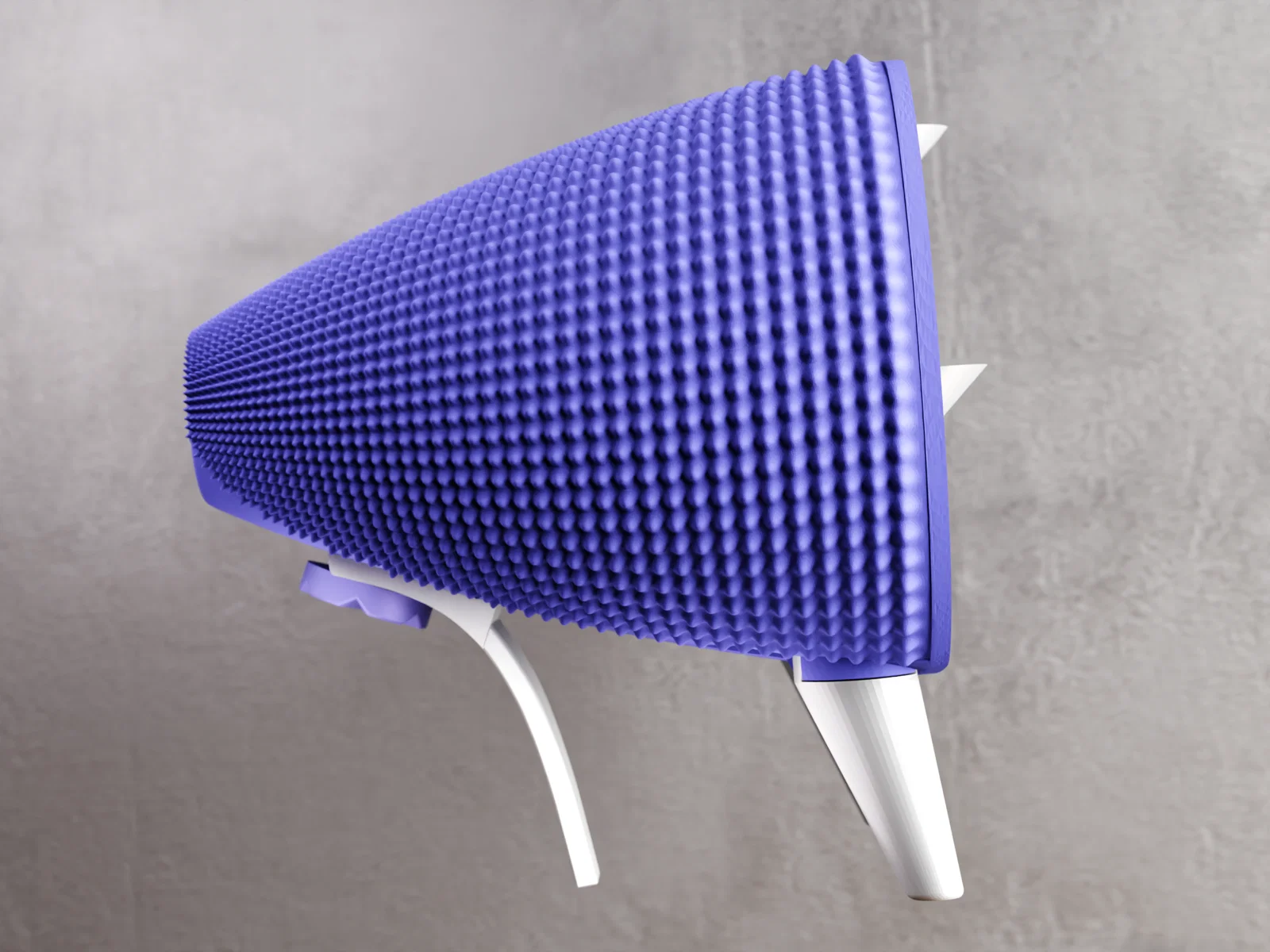

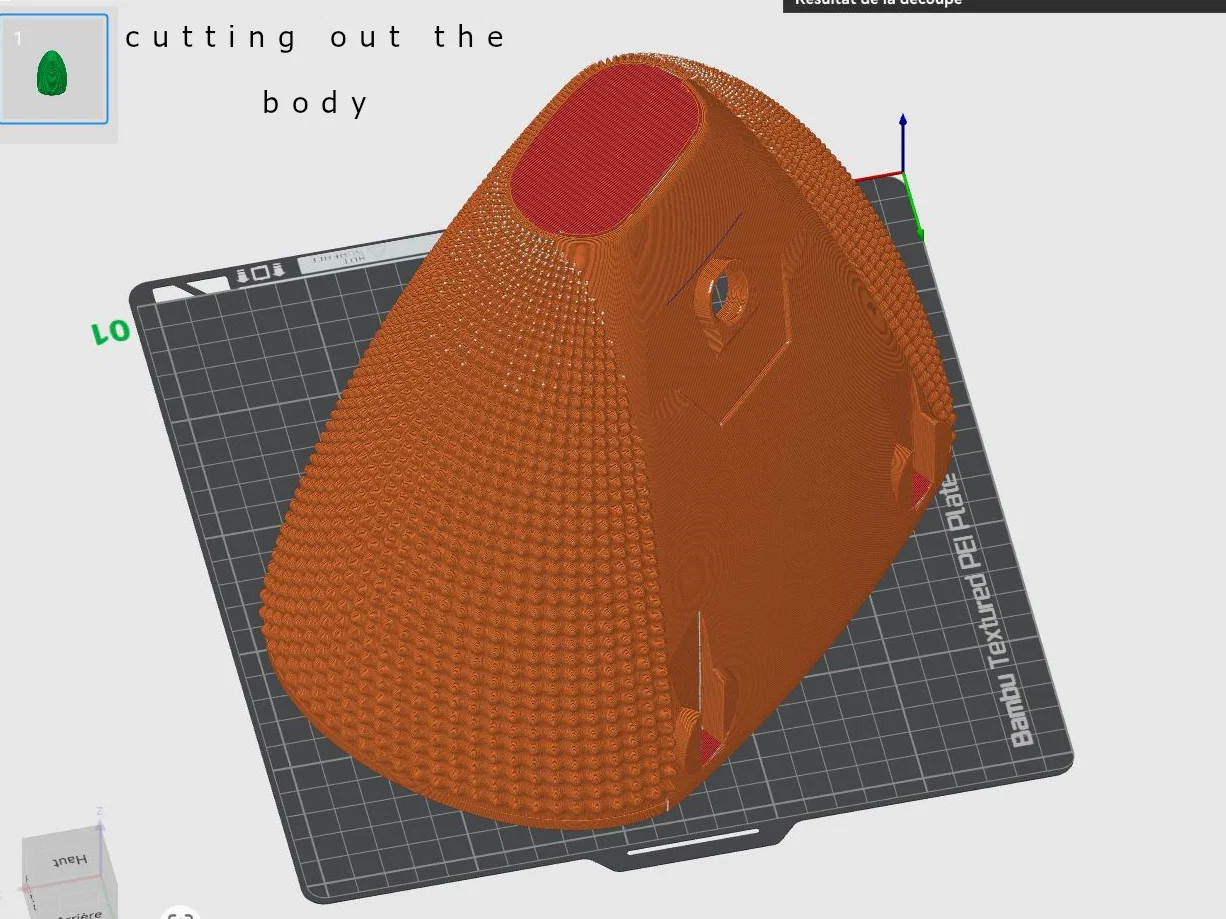

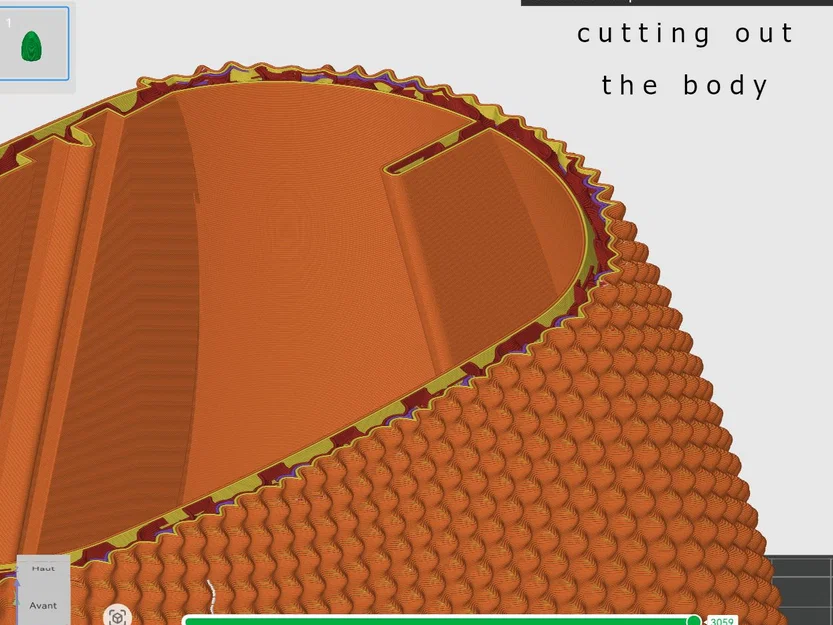

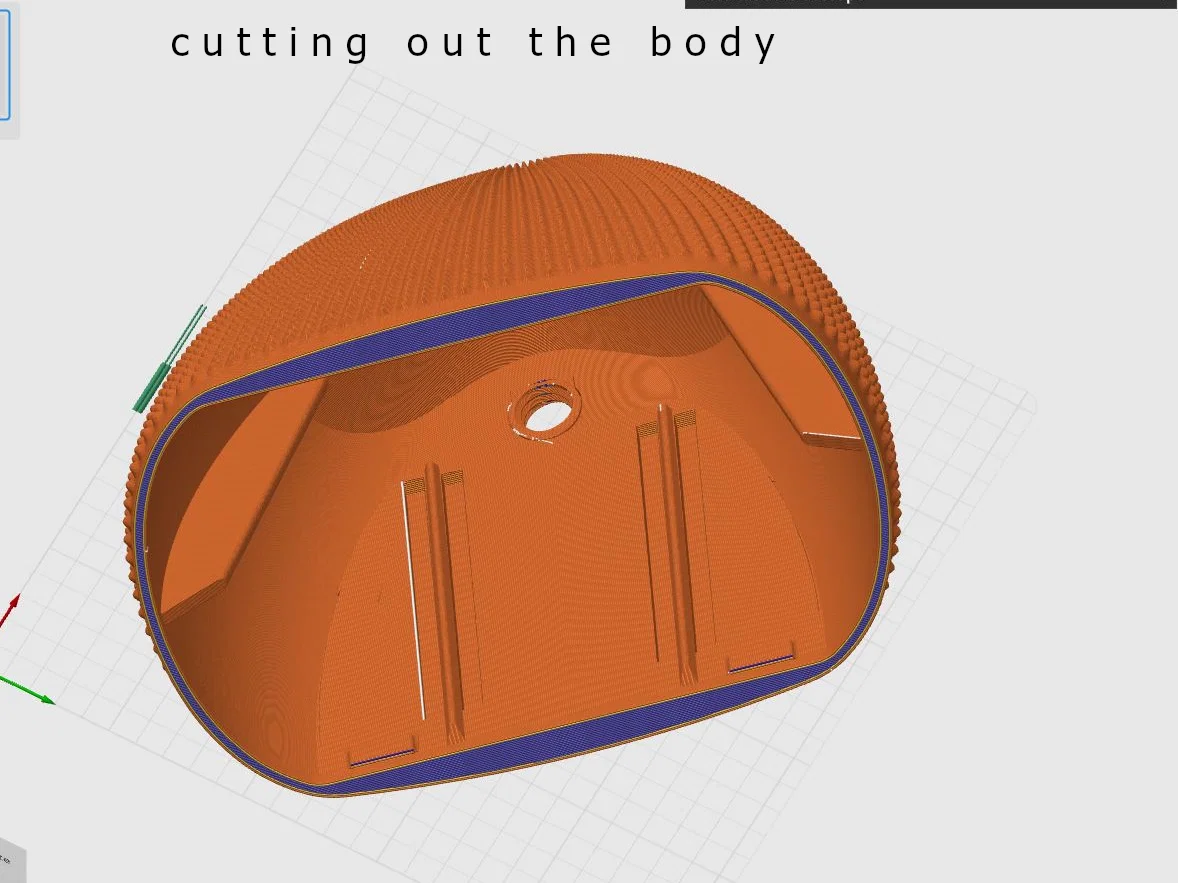

LƯU Ý: “Hình ảnh minh họa là kết xuất từ máy tính, nhưng mình đã mô phỏng quá trình in trong slicer để đảm bảo kết quả tốt nhất. Kinh nghiệm của mình cho phép xác định được nếu làm đúng các thông số thiết lập, bản in chắc chắn sẽ thành công. Bạn có thể xem hình mô phỏng cắt lớp trong phần ảnh. Nếu có thắc mắc gì, cứ nhắn mình qua hệ thống tin nhắn của Printables nhé.”

Chúc các bạn in vui vẻ!

Thông số in gợi ý:

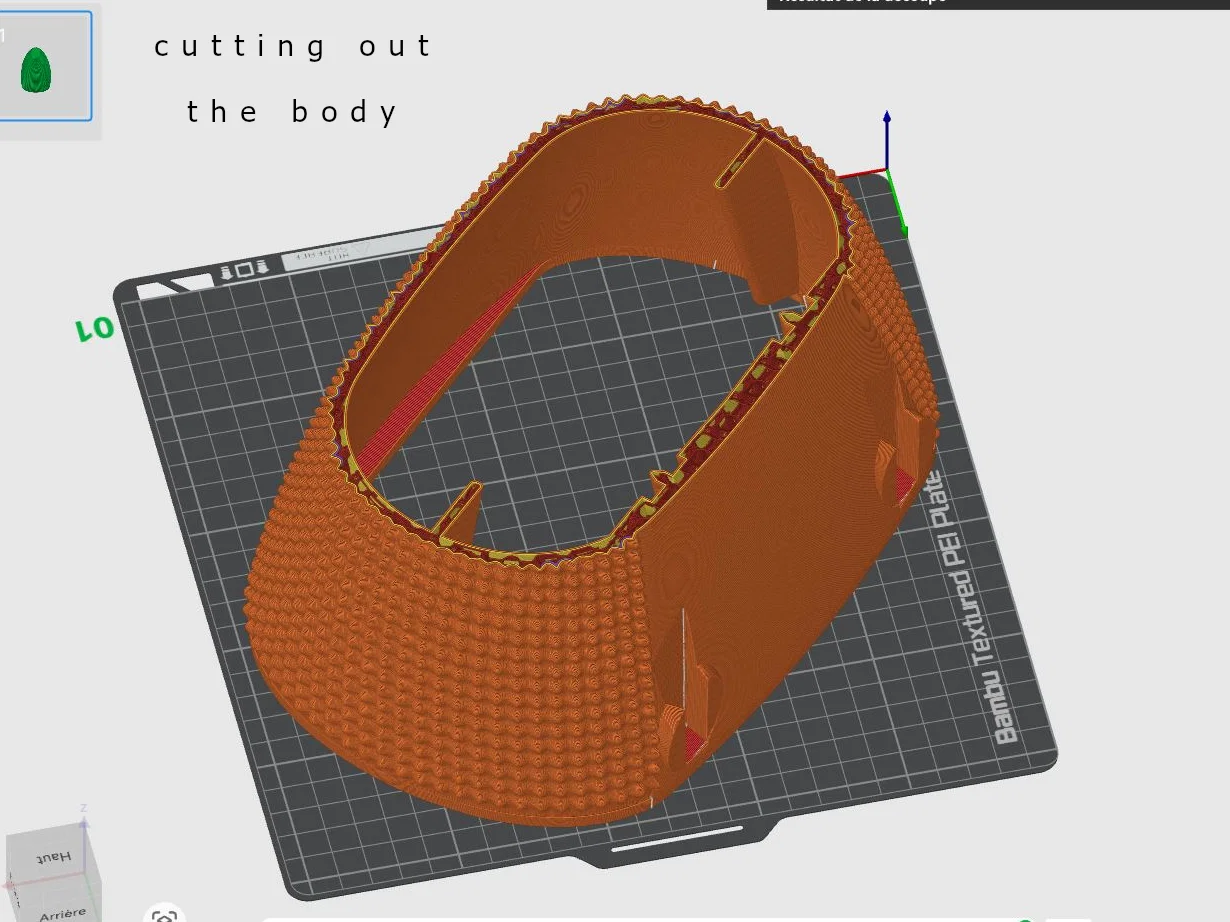

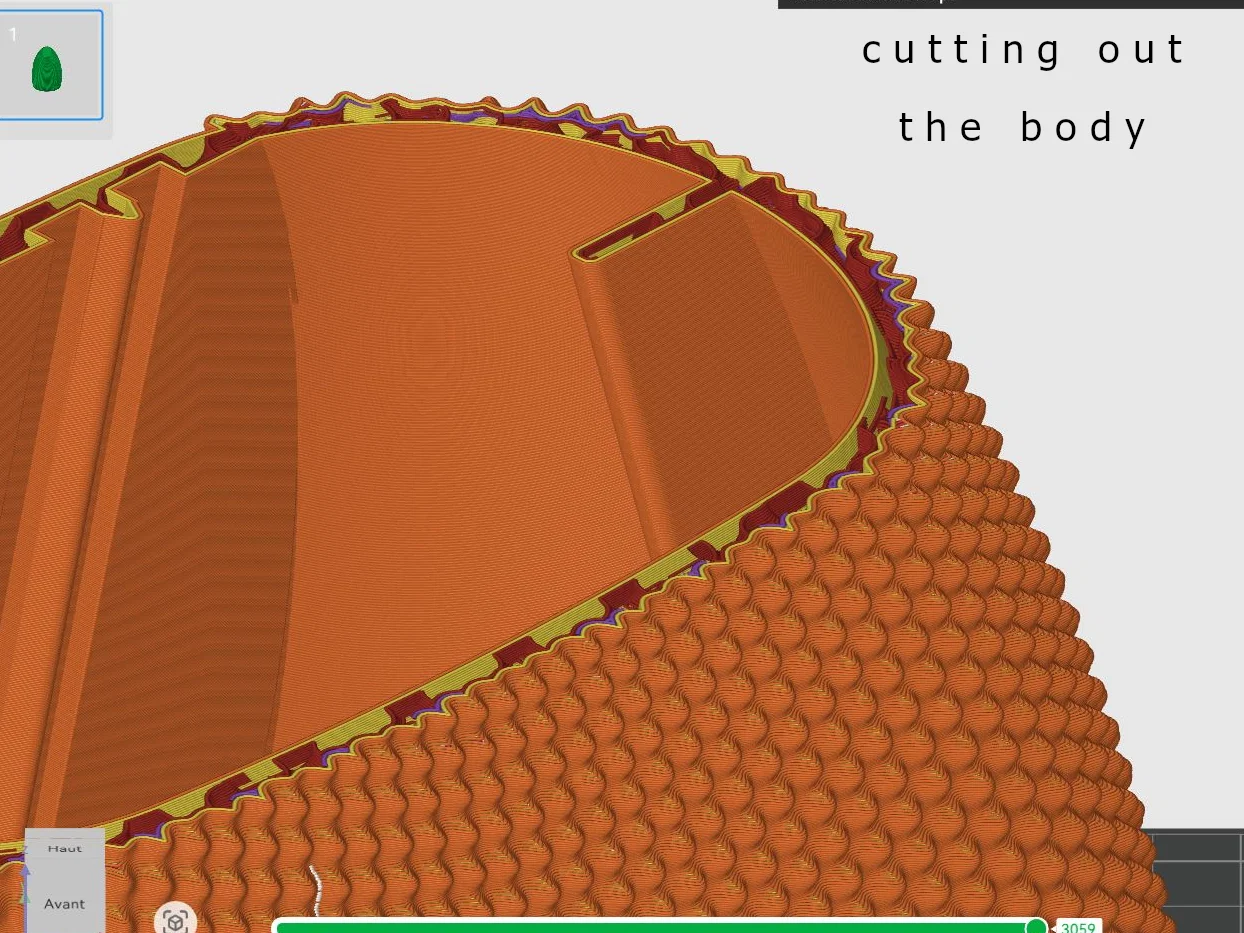

Vỏ tủ:

• Độ dày lớp in: 0.25 mm
• Kích thước vòi: 0.6 mm
• Độ rộng đường in: 0.62 mm
• Tường: 2
• Độ dày: đỉnh = 3 lớp / đáy: 3 lớp
• Infill: 12% gyroid
• Seam: aligned

Mặt trước ngăn kéo:

• Độ dày lớp in: 0.3 mm
• Kích thước vòi: 0.6 mm
• Độ rộng đường in: 0.62 mm
• Tường: 2
• Độ dày: đỉnh = 3 lớp / đáy: 3 lớp
• Infill: 8% gyroid
• Đường viền ngoài 5 mm
• Seam: closest

Chốt cố định:

• Độ dày lớp in: 0.2 mm
• Kích thước vòi: 0.6 mm
• Độ rộng đường in: 0.62 mm
• Tường: 2
• Độ dày: đỉnh = 3 lớp / đáy: 3 lớp
• Infill: 14% gyroid
• Seam: aligned

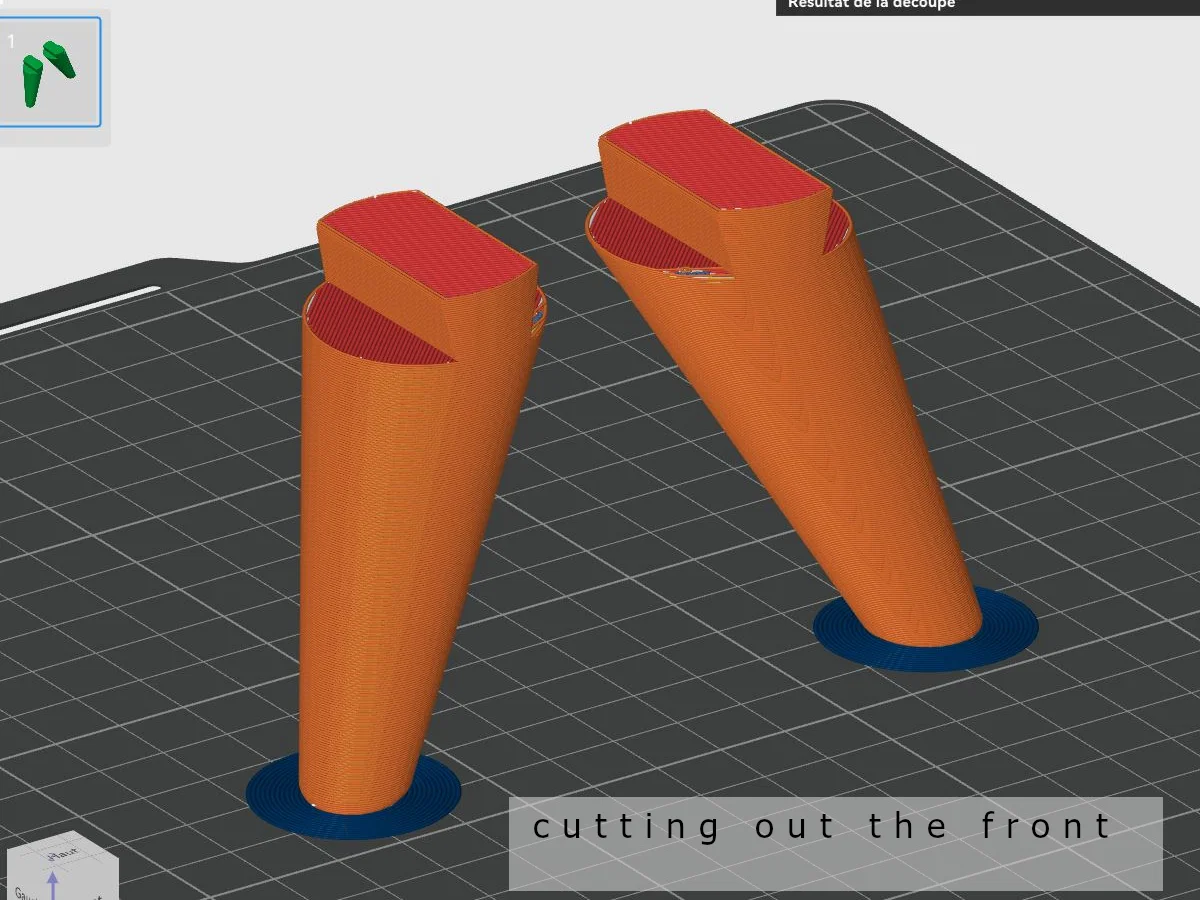

Chân trước:

• Độ dày lớp in: 0.3 mm
• Kích thước vòi: 0.6 mm
• Độ rộng đường in: 0.62 mm
• Tường: 2
• Độ dày: đỉnh = 3 lớp / đáy: 3 lớp
• Infill: 12% gyroid
• Đường viền ngoài 8 mm
• Seam: closest

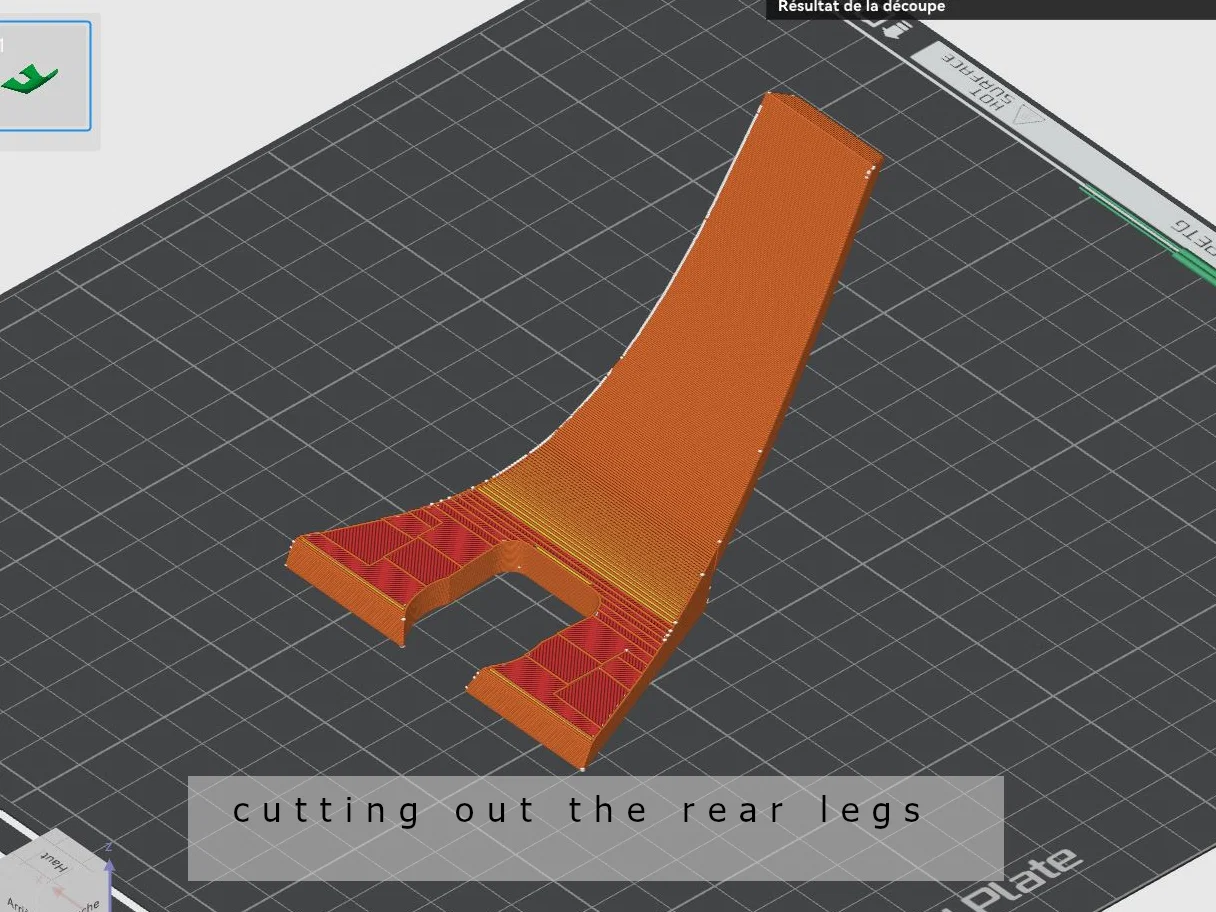

Chân sau:

• Độ dày lớp in: 0.25 mm
• Kích thước vòi: 0.6 mm
• Độ rộng đường in: 0.62 mm
• Tường: 2
• Độ dày: đỉnh = 3 lớp / đáy: 3 lớp
• Infill: 12% helical
• Seam: rear

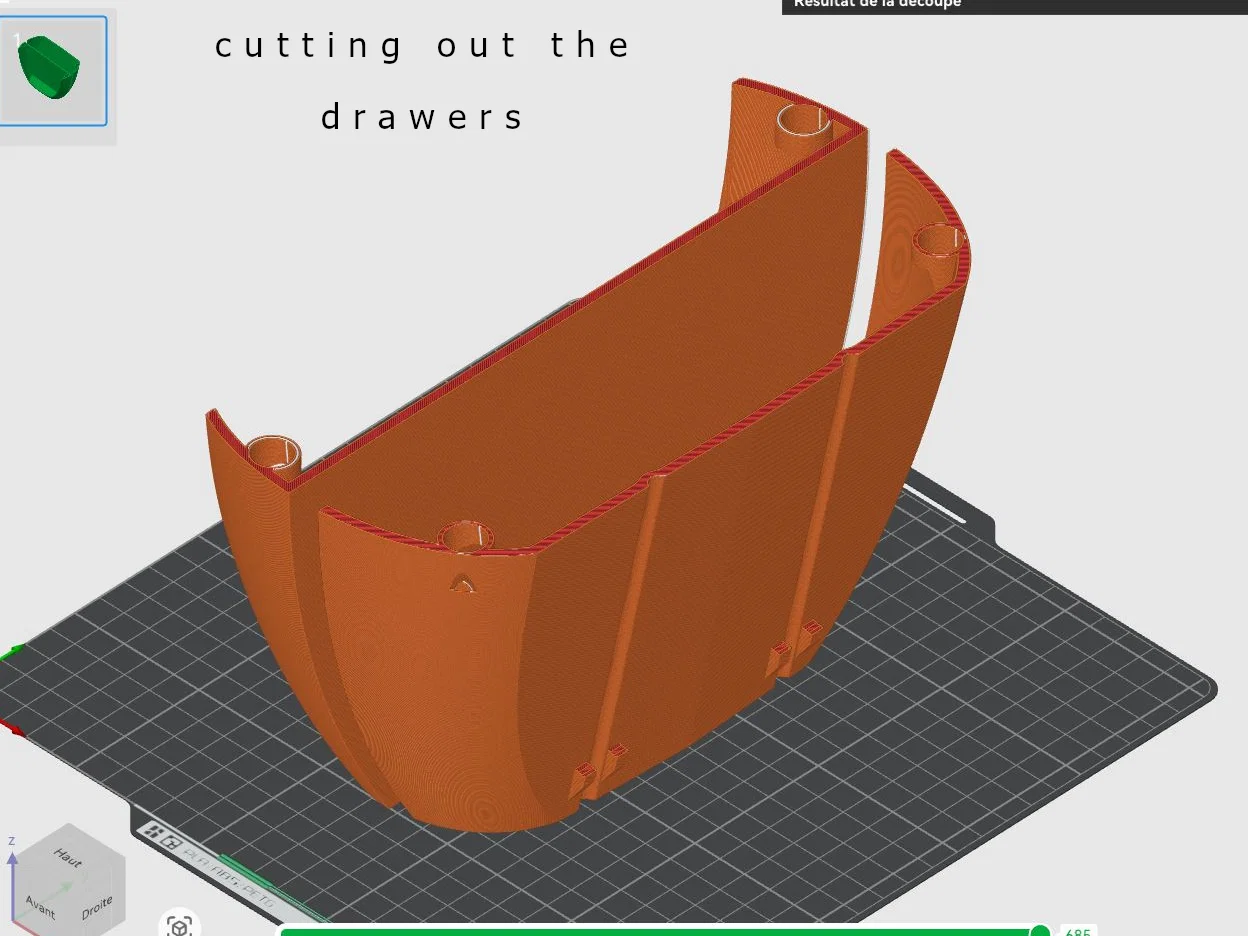

Ngăn kéo:

• Độ dày lớp in: 0.3 mm
• Kích thước vòi: 0.6 mm
• Độ rộng đường in: 0.62 mm
• Tường: 2
• Độ dày: đỉnh = 3 lớp / đáy: 3 lớp
• Infill: 8% gyroid
• Seam: rear
