Vỏ bảo vệ cho 2x Heltec V3 (V4)

Tác giả 3dMikL_4445168

Lượt tải: 4
Lượt thích: 4
Lượt coi: 209
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 7 file · 1,8 MB· 1,8 MB

File 7 1,8 MB

Nomad_BRM_1_1780002675.3mf3MF · 337,9 KB
Nomad_BRM_1_1780002676.stlSTL · 119,4 KB
Nomad_BRM_2_1780002676.stlSTL · 355,1 KB
Nomad_BRM_2_no_switch_1780002677.stlSTL · 308,5 KB
Nomad_BRM_3_1780002678.stlSTL · 528 KB
Nomad_BRM_4_1780002679.stlSTL · 90,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #388244
Danh mục: DIY
Ngày đăng: 29/05/2026
Giấy phép: CC0 — Phạm vi công cộng
Thẻ: meshtastic
heltec
meshcore
heltecv3
meshtasticcase
heltecv4
helteclora
meshcorecase

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

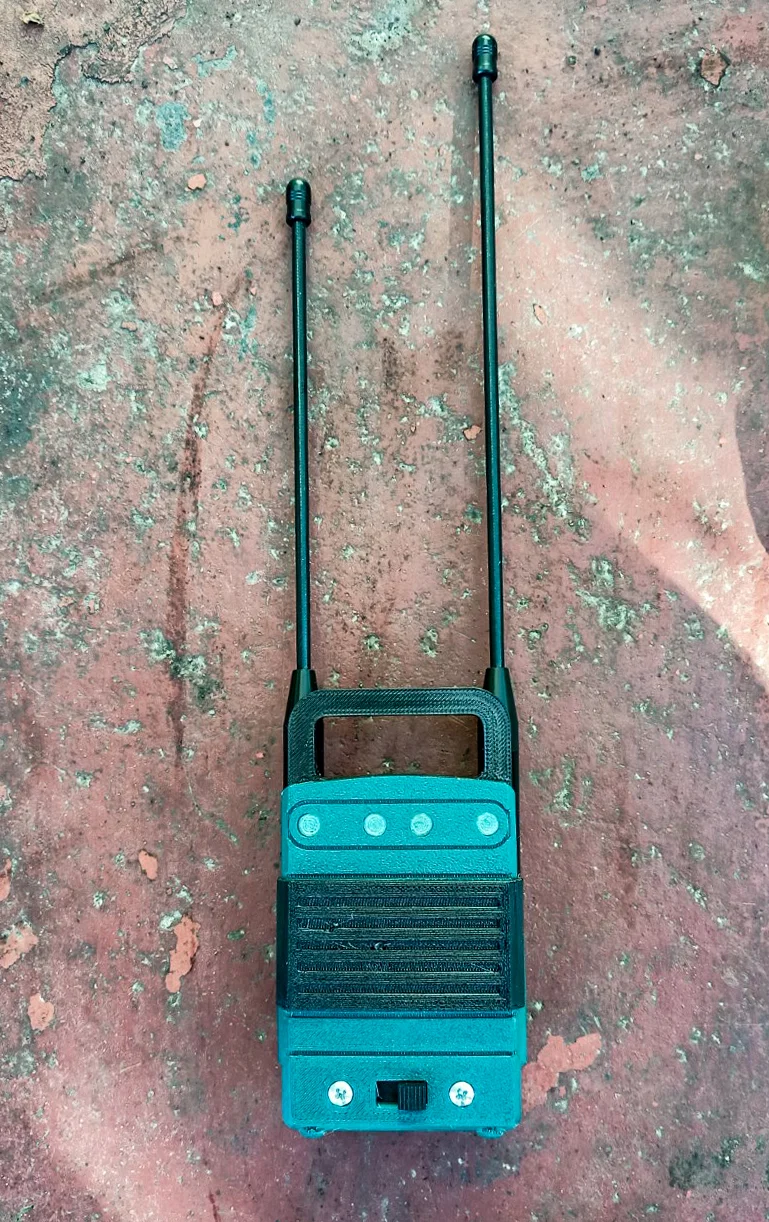

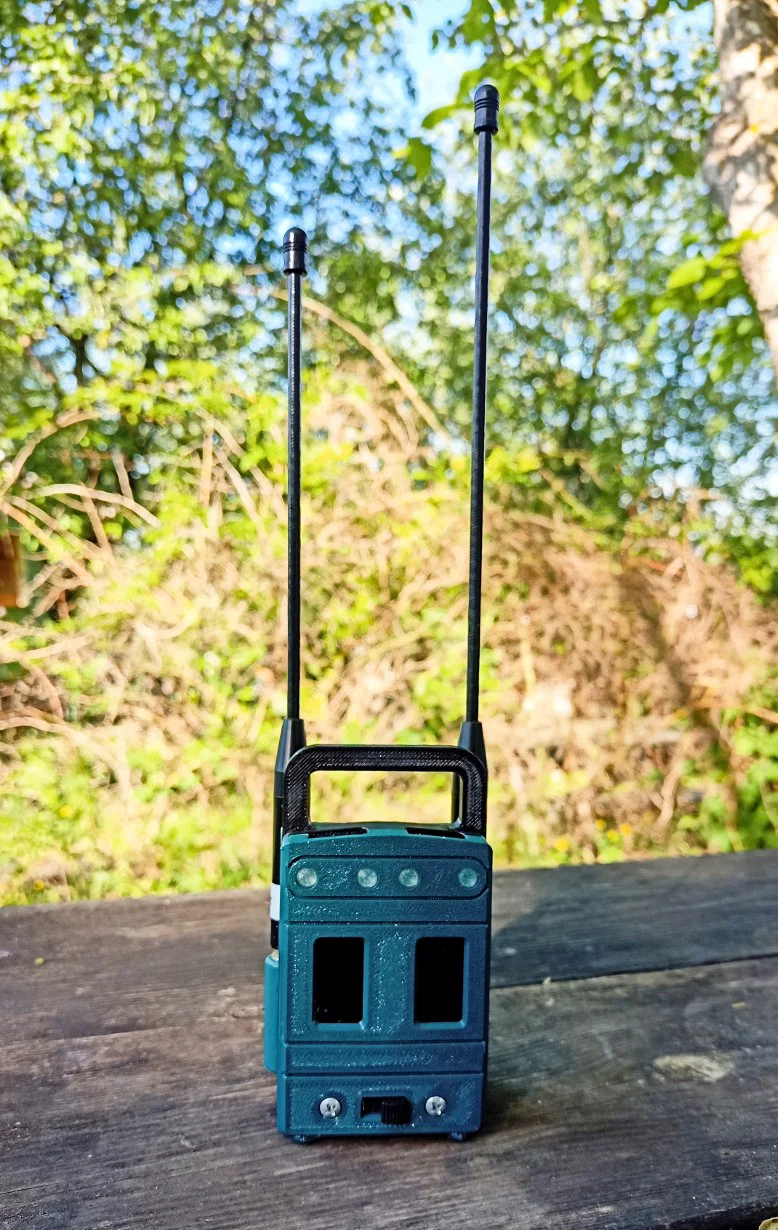

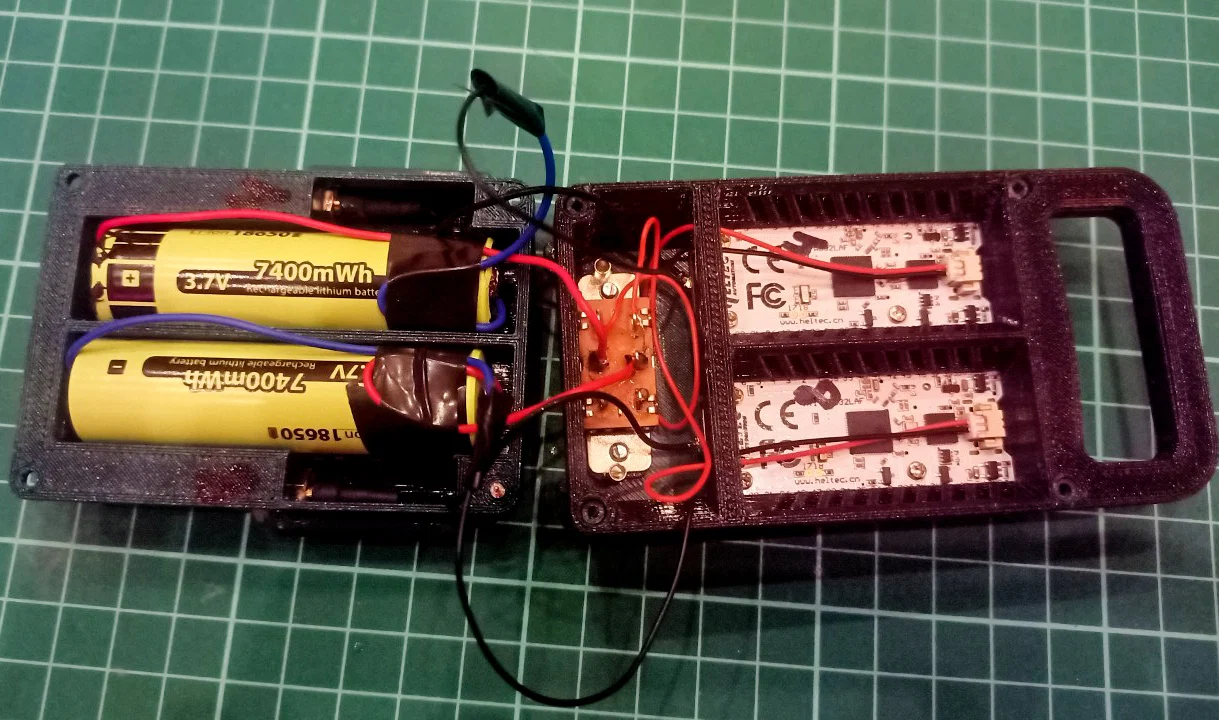

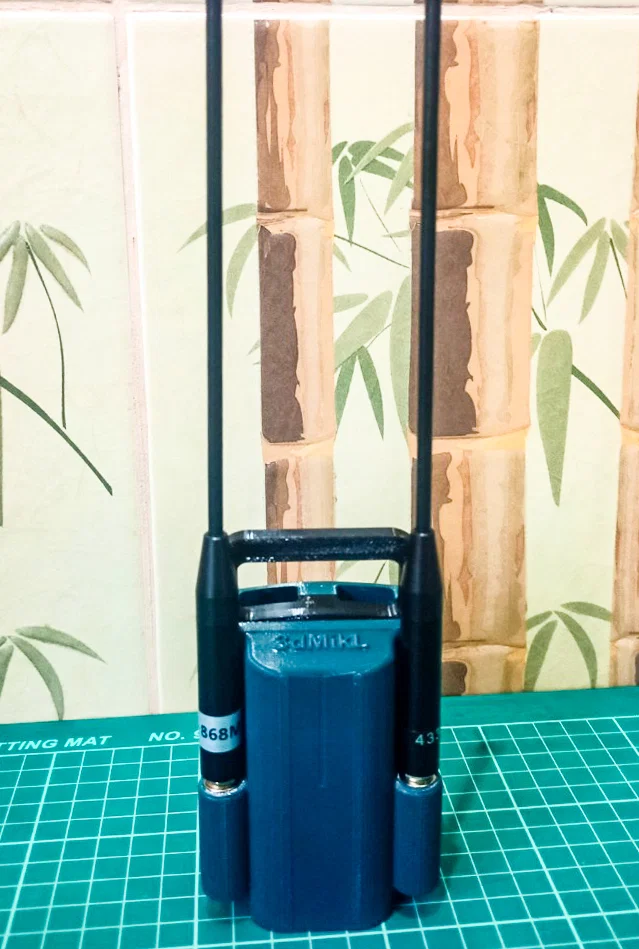

Vỏ bảo vệ dành cho hai module Heltec V3 (V4) và hai viên pin 18650, tích hợp công tắc KBB70-2P2W. Hãy sử dụng anten có đường kính phần chân đế không quá 12mm. Các chi tiết của vỏ được cố định bằng bốn ốc vít tự ren DIN7981 2.2x6.5. Mẫu case này rất phù hợp để làm node dual-band trong mạng lưới Meshtastic, hoặc dùng làm bộ bridge repeater hay companion repeater trong mạng Meshcore. Mô hình được thiết kế để in dễ dàng mà không cần hỗ trợ (supports). Để vỏ máy trông đẹp mắt hơn, bạn có thể sử dụng các loại nhựa in (filament) với màu sắc khác nhau. Mình khuyên các bạn nên in các nút bấm bằng nhựa trong suốt để dễ dàng quan sát đèn báo hiệu hoạt động của module.
