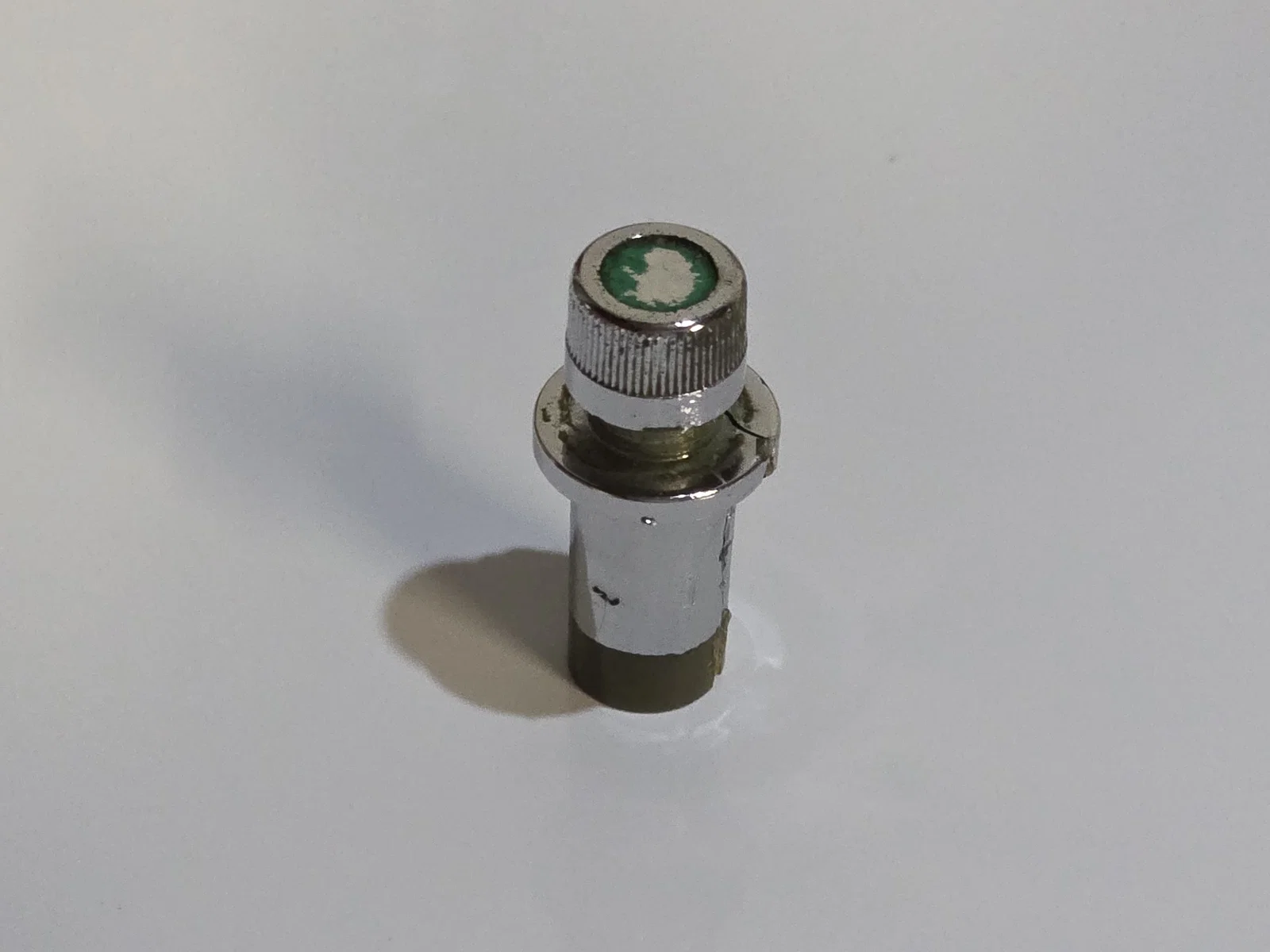

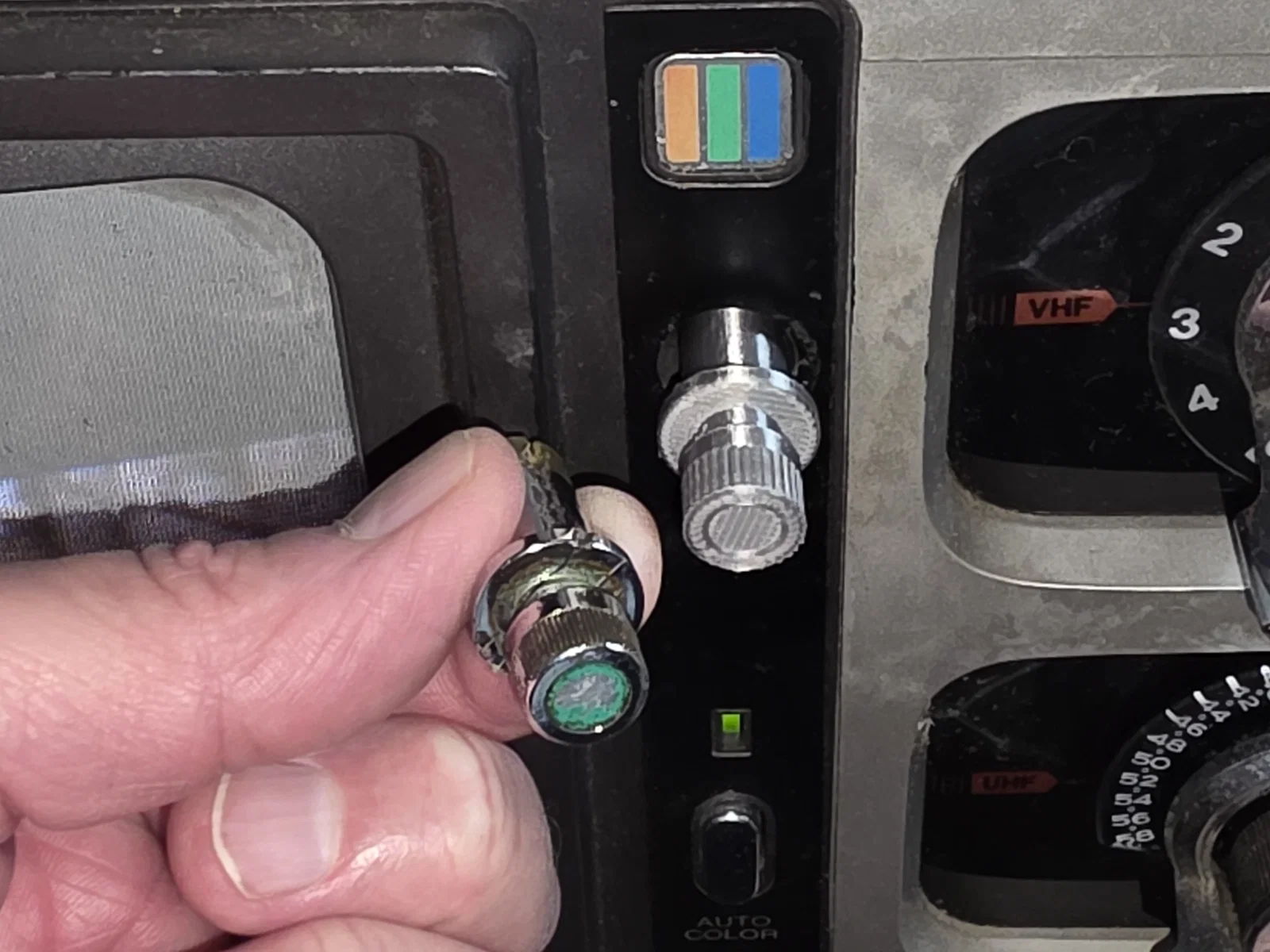

Cái núm chỉnh âm lượng kiêm công tắc nguồn trên chiếc tivi cũ trong Retro Room của mình đã bị gãy, thành ra mấy tháng nay mình toàn phải dùng kìm để bật tắt và chỉnh âm lượng. Cuối cùng thì mình cũng đã giải quyết được vấn đề này bằng in 3D.

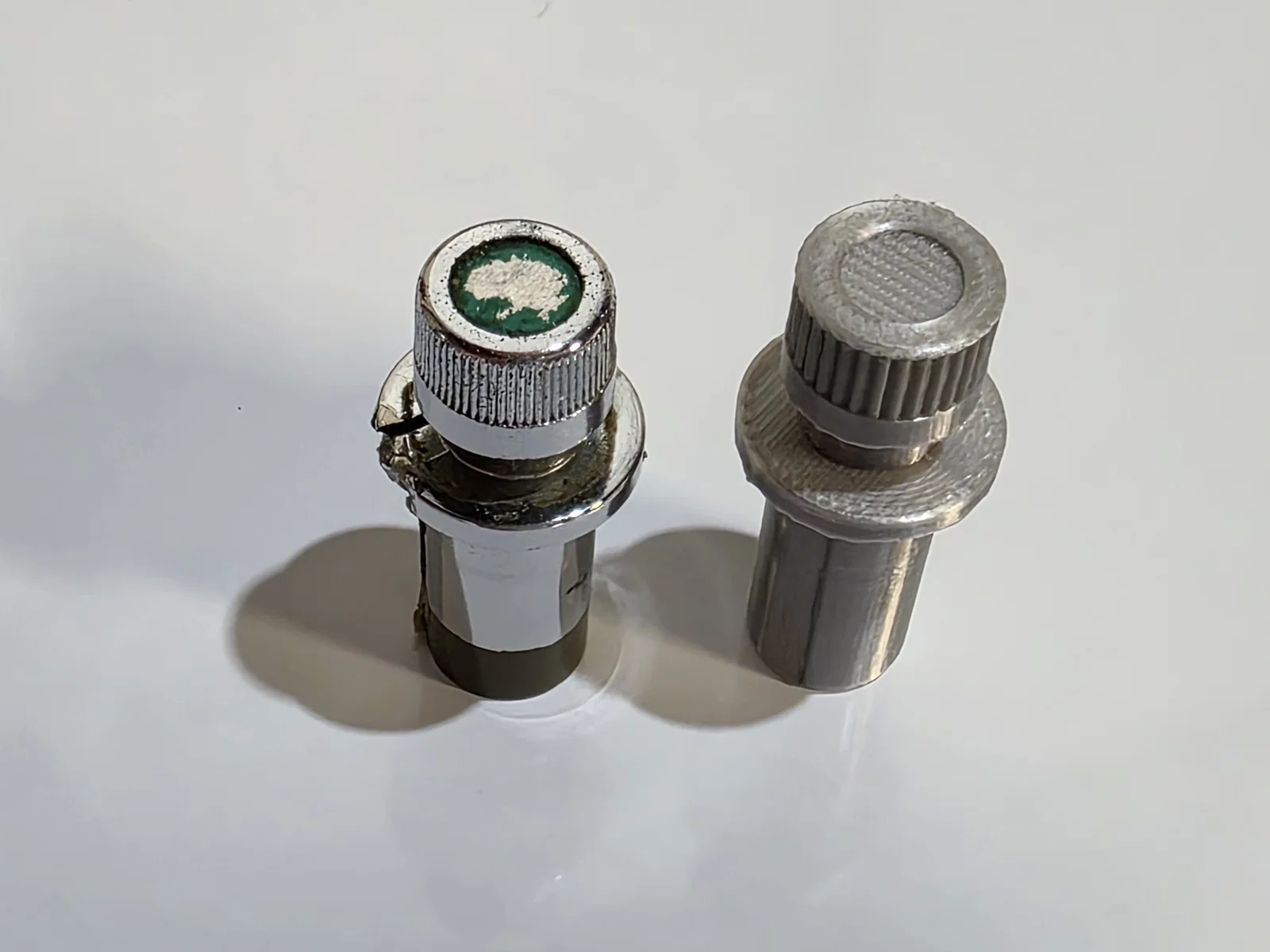

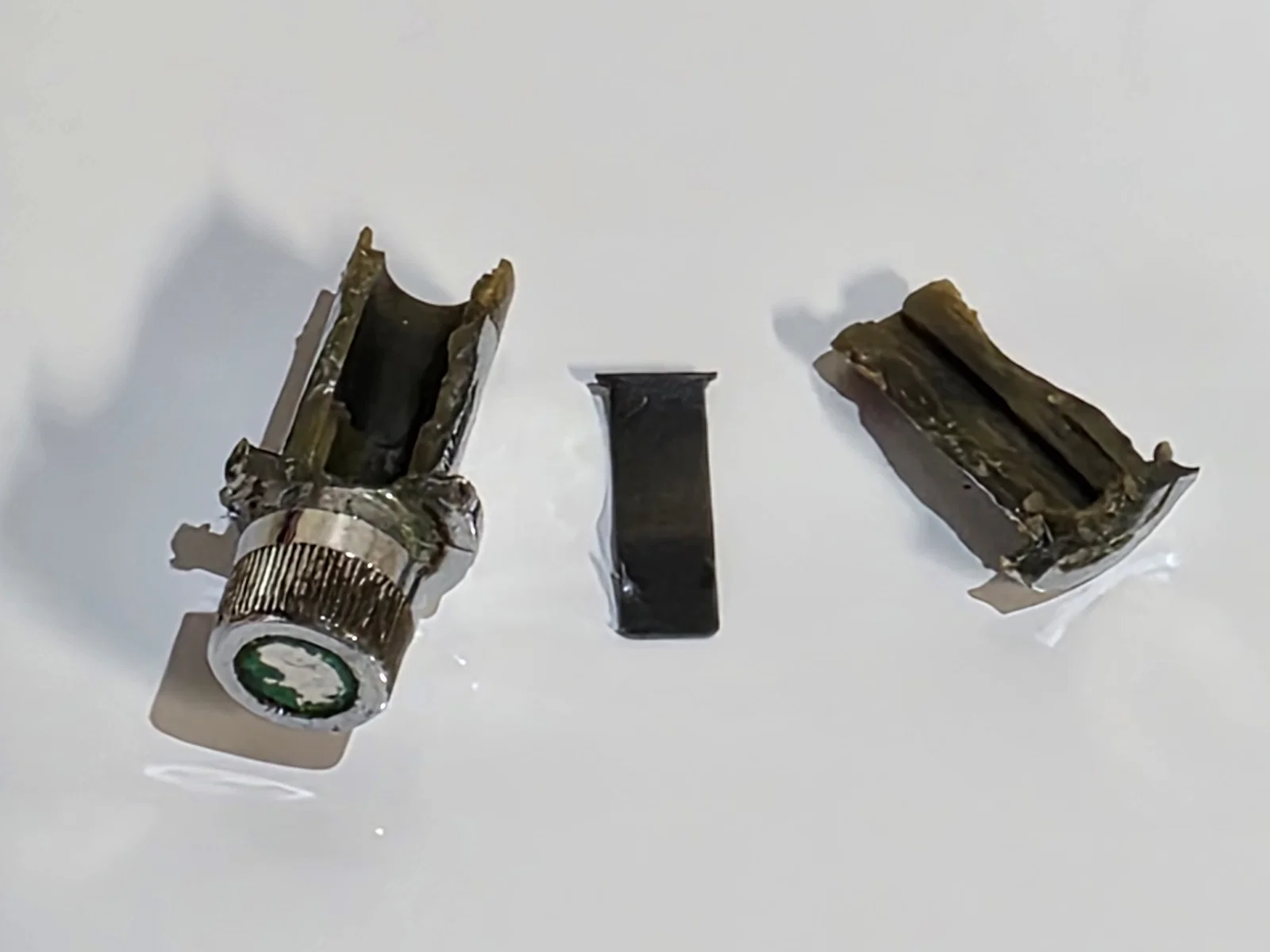

Trục vặn có dạng tương tự như trục chữ D phổ biến nhưng đường kính nhỏ hơn một chút. Cái núm nhựa zin ban đầu có một cái lò xo kim loại để giữ nó cố định. Mẫu in 3D này được làm to hơn kích thước trục thực tế một chút để bù trừ cho độ co rút của nhựa khi in.

Mình đã thử qua nhiều kích cỡ trục khác nhau và đến lần thứ tư mới chuẩn. Mình có đính kèm file cho mẫu thành công và hai mẫu khác nữa. Mẫu dùng được có tên là "Push-Pull TV Volume Knob4 6.03.stl".

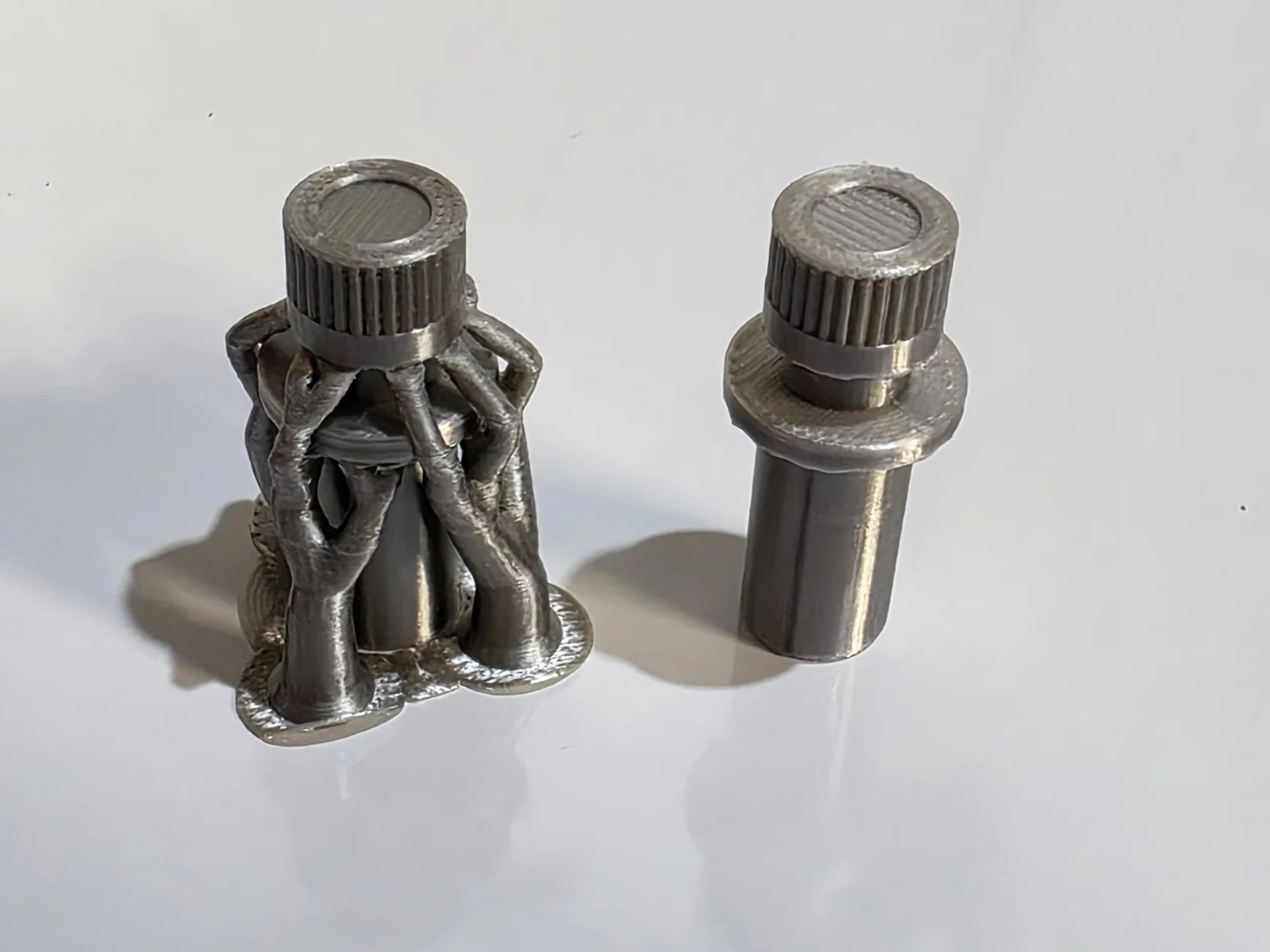

Mình in bằng nhựa Silver Silk PLA với độ phân giải 0.08mm, có dùng tree supports.

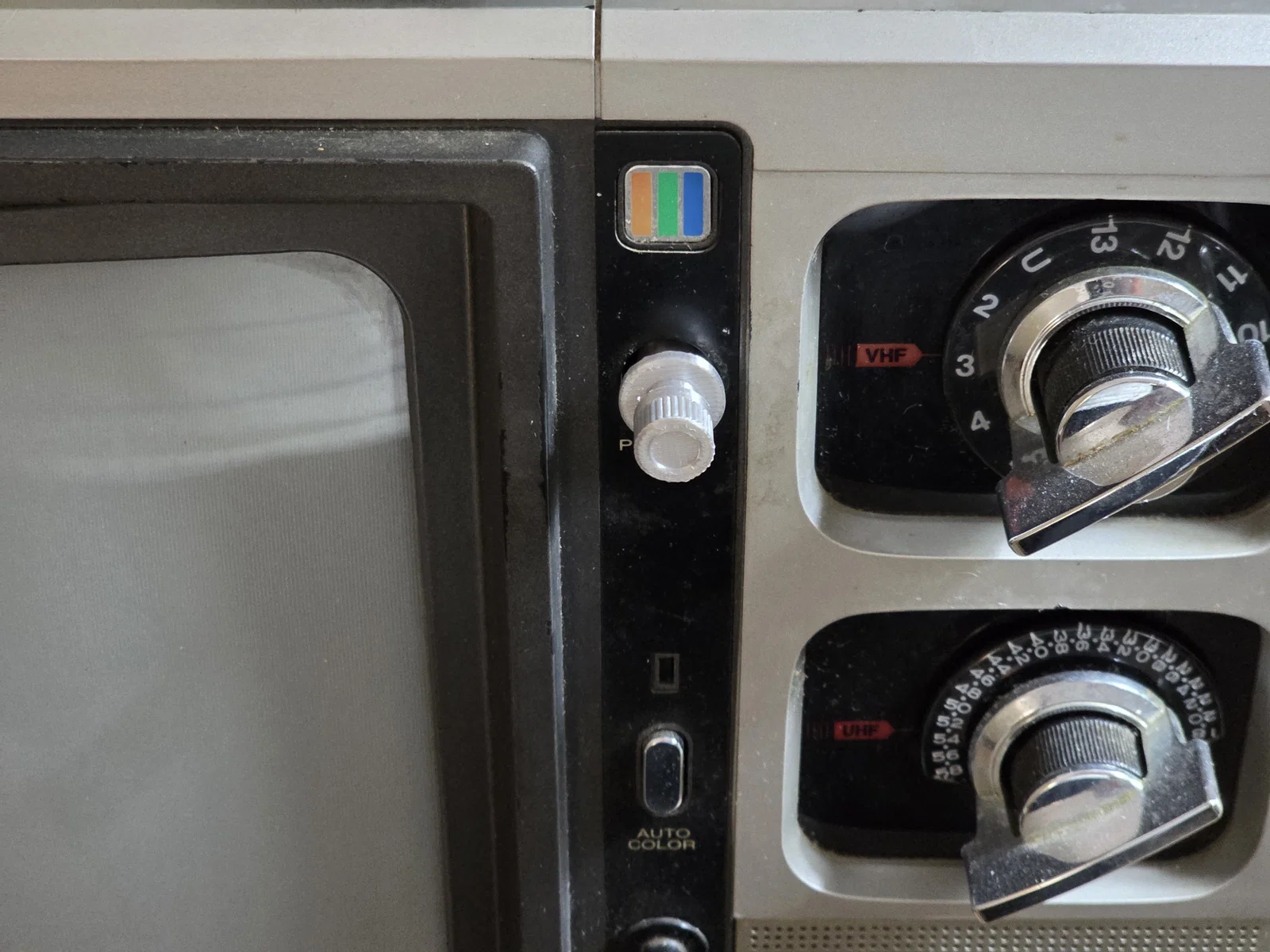

Chiếc tivi trong phòng Retro Room của mình là một chiếc tivi màu hiệu Montgomery Ward đời 1980 mà mình mua ở chợ đồ điện tử địa phương với giá 20 đô.
