Tay đỡ trục Z cho VIRTU E3 - Nâng cấp lắp vừa con trượt MGN12H

Tay đỡ trục Z cho Virtu E3 (Nâng cấp MGN12H)

Nếu anh em đang sử dụng máy in 3D VIRTU E3 và muốn tối ưu hóa hệ thống chuyển động, đây là món linh kiện không thể bỏ qua. Đây là phiên bản tùy chỉnh (remix) của tay đỡ trục Z, được thiết kế đặc biệt để tương thích hoàn hảo với con trượt ray dẫn hướng MGN12H thay vì bản MGN12C truyền thống. Việc chuyển sang sử dụng con trượt MGN12H giúp tăng độ ổn định và khả năng chịu tải cho hệ thống bàn in, mang lại những bản in chính xác hơn, giảm thiểu hiện tượng rung lắc trong quá trình vận hành tốc độ cao.

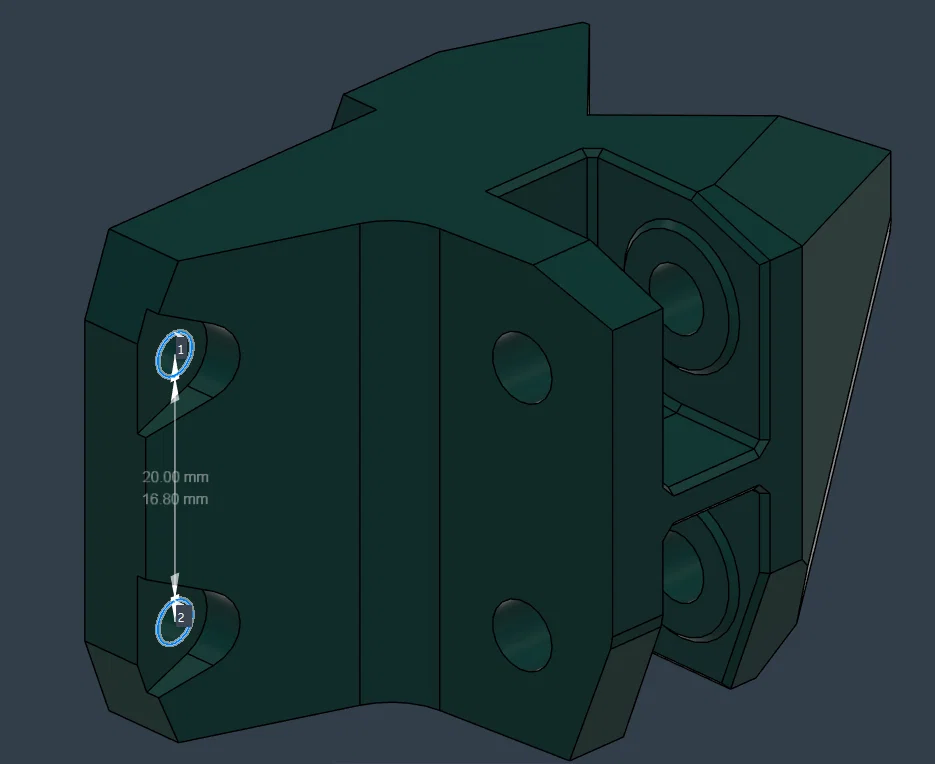

Sản phẩm này được thiết kế dựa trên cấu trúc gốc của RH3D Virtu E3 nhưng đã được tinh chỉnh lại các điểm lắp đặt để phù hợp với kích thước lỗ ốc của MGN12H. Với thiết kế này, anh em có thể tự tin nâng cấp cấu hình máy in của mình mà không cần phải thay đổi quá nhiều cấu trúc khung hay linh kiện chính. Nó đóng vai trò như một cầu nối quan trọng giữa trục Z và hệ thống dẫn hướng, giúp đảm bảo bàn in luôn di chuyển mượt mà và đồng bộ trên suốt hành trình chạy.

Khi thực hiện in 3D cho bộ phận này, anh em cần lưu ý những điều sau để đảm bảo độ bền tối đa cho máy:

• Nên sử dụng vật liệu có độ cứng tốt như PETG hoặc ABS/ASA để chịu nhiệt và chịu lực tốt hơn so với PLA thông thường.
• Thiết lập độ phủ (infill) tối thiểu là 40% dạng Gyroid để đảm bảo kết cấu vững chắc bên trong.
• Số lượng tường (wall line count) nên để từ 4-5 lớp để tăng độ dày cho các vị trí bắt ốc, tránh nứt gãy khi siết chặt.
• Sử dụng layer height khoảng 0.2mm để đạt được sự cân bằng giữa độ mịn của bề mặt và tốc độ in.
• Kiểm tra kỹ các lỗ bắt ốc sau khi in để đảm bảo ốc đi vào nhẹ nhàng, không gây ứng suất dư lên nhựa.

Đây là một bản nâng cấp DIY khá đơn giản nhưng mang lại hiệu quả rõ rệt cho anh em đam mê độ máy, giúp máy in đạt độ chính xác cao hơn và bền bỉ hơn khi chạy các dự án lớn.
