Cổng USB gắn ngoài cho ODE trên máy Panasonic 3DO FZ-1

Tác giả JeffChen

Lượt tải
3
Lượt coi
85

File 3 468,8 KB

  • Inside_Panel_1779995608.stlSTL · 83,5 KB
  • Shell_Inside_1779995609.stlSTL · 83,4 KB
  • Shell_Outside_1779995610.stlSTL · 301,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Giới thiệu

Chiếc Panasonic 3DO có phần vỏ máy khá kín. Khi lắp thêm ODE, việc đưa cổng USB ra ngoài mà không phải cắt gọt vỏ nhựa zin của máy thật sự rất đáng tiếc. Vì vậy, đây là giải pháp của mình để giải quyết vấn đề này bằng cách tận dụng các khe tản nhiệt ở mặt sau máy.

Linh kiện

  • Mạch breakout USB Type-A. Rất dễ tìm trên Amazon và AliExpress.

  • 3 bộ ốc lục giác M2x16mm kèm đai ốc - "Link"

In ấn

In các chi tiết theo hướng đã đặt sẵn.

Lắp đặt

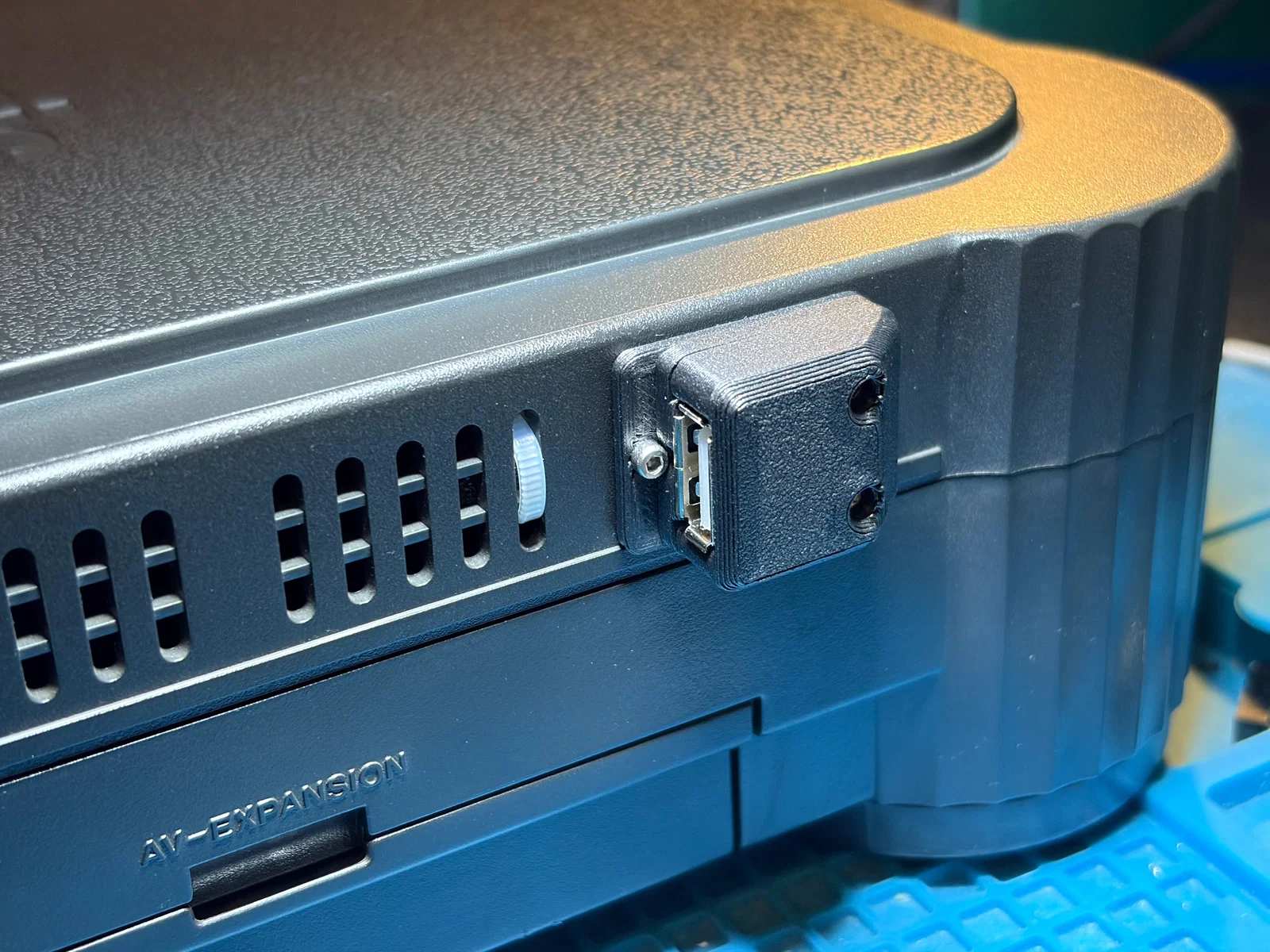

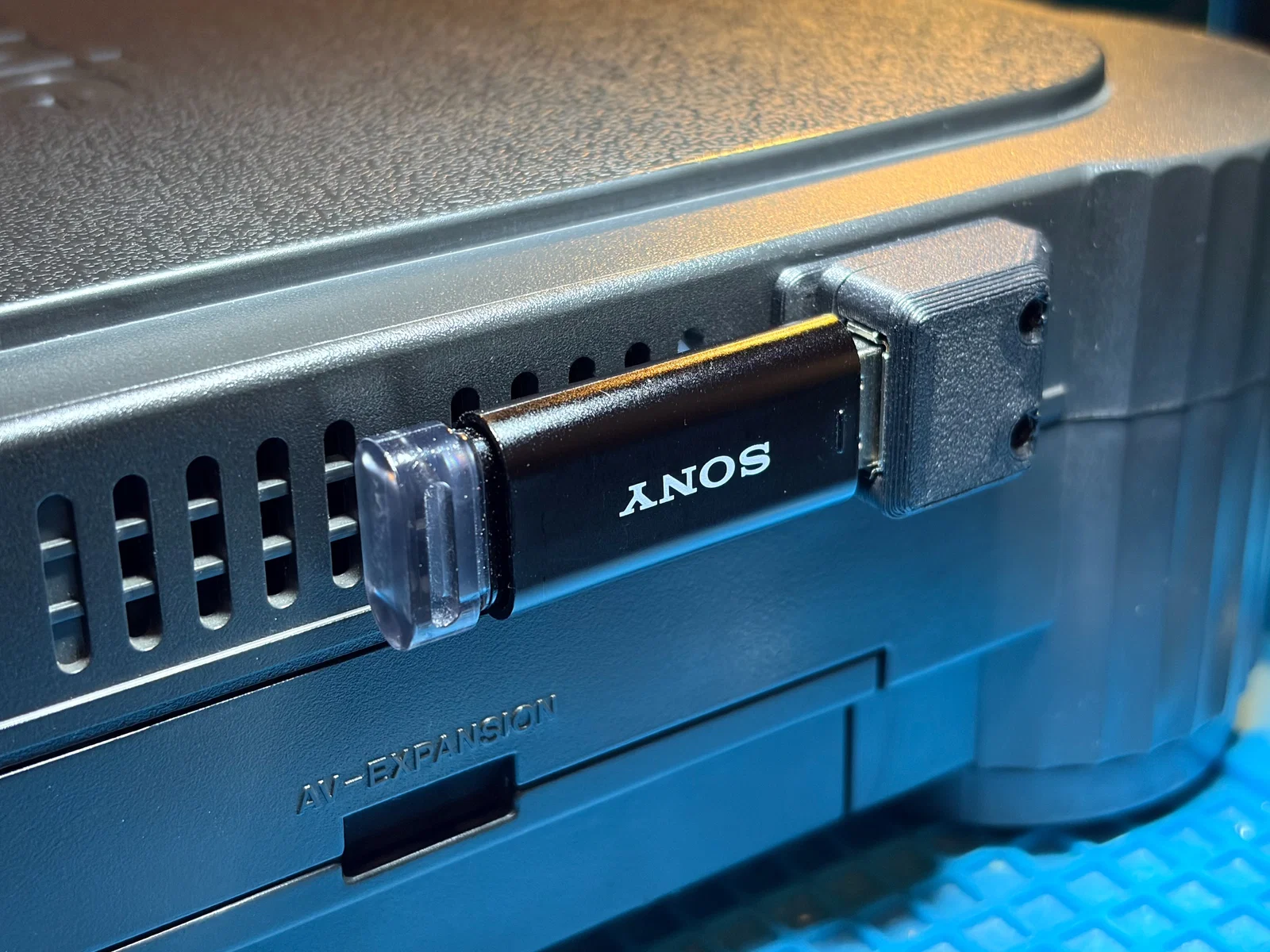

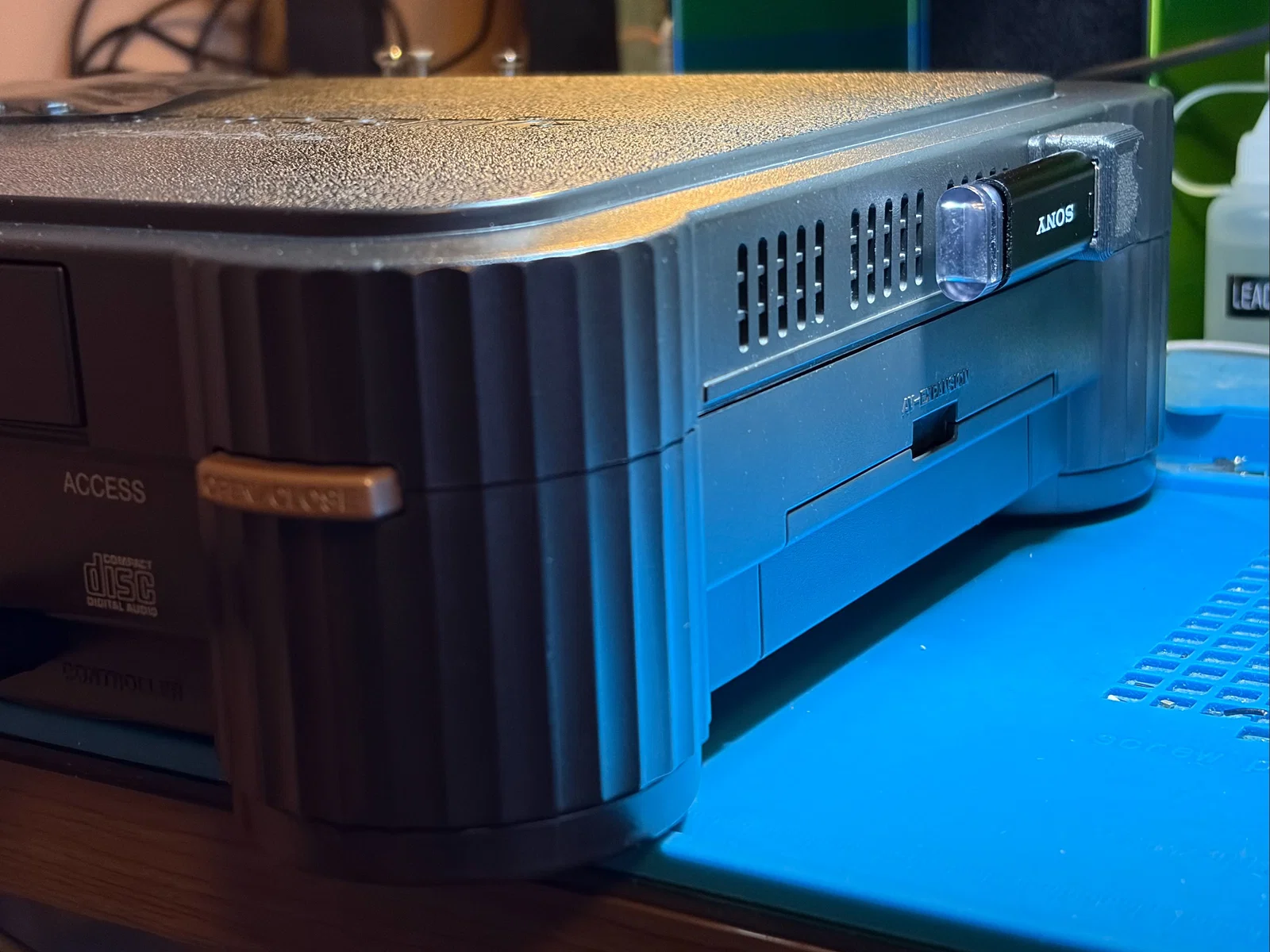

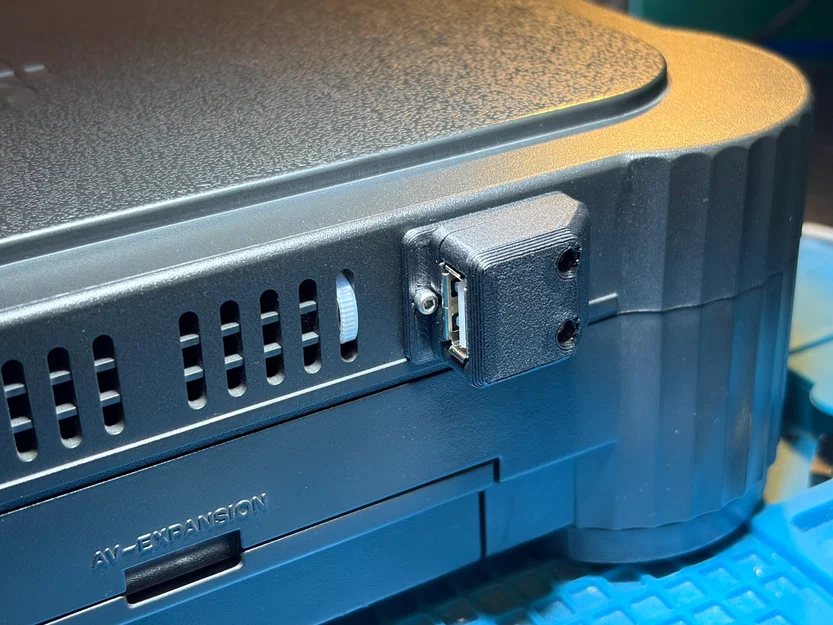

Vị trí lắp đặt là phần khe tản nhiệt bên phải của máy, gần phía sau.

Hãy xem ảnh bên dưới để hình dung về vị trí lắp. Mình chọn chỗ này vì nó ít gây vướng víu nhất với các thành phần khác của máy.

Đặt mảnh "Shell Inside" lên cột đầu tiên của khe tản nhiệt và vặn một con ốc M2 vào. Ở mặt sau, luồn ốc qua lỗ đầu tiên của "Inside Panel". Lắp đai ốc để cố định mọi thứ. Hãy đảm bảo các chi tiết được xếp thẳng hàng nhất có thể.

Tách và luồn 4 sợi dây của cáp USB qua 3 phần của khe cuối cùng trên khe tản nhiệt. Mình luồn dây theo thứ tự: VBUS ở trên, D- và D+ ở giữa, và Ground ở lỗ dưới cùng. Hãy tuốt vỏ dây dài thêm một chút để không cần đưa mỏ hàn quá gần bảng mạch PCB.

Hàn bốn sợi dây vào mặt dưới của mạch breakout USB. Sau đó, ấn bảng mạch đã hàn vào mảnh "Shell Inside". Nó sẽ khớp hoàn hảo vào vị trí này.

Che phần cụm lắp ráp bằng mảnh "Shell Outside". Sau đó, sử dụng hai bộ ốc và đai ốc còn lại để cố định chắc chắn cụm này vào máy.

Bạn có thể thắt thêm một chiếc dây rút nhựa nhỏ để cố định cáp dữ liệu USB vào các khe tản nhiệt lân cận nhằm tránh việc dây bị xê dịch không mong muốn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
468,8 KB
File lớn nhất
301,9 KB
