Cổng USB gắn ngoài cho ODE trên máy GoldStar 3DO
- Lượt tải
- 1
- Lượt thích
- 1
- Lượt coi
- 65
- Bản remix
- 0
- Bình luận
- 0
File 3 473,9 KB
- Inside_Panel_1779995444.stlSTL · 83,9 KB
- Shell_Inside_1779995445.stlSTL · 88,1 KB
- Shell_Outside_1779995446.stlSTL · 301,9 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #388090
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
- Giấy phép
- CC BY — Ghi công
Mô tả
Giới thiệu


Con GoldStar 3DO có phần vỏ máy được thiết kế khá kín đáo. Khi đã lắp ODE, việc đưa cổng USB ra bên ngoài vỏ máy mà không phải cắt gọt lớp nhựa nguyên bản là rất khó, thật là uổng nếu làm hư vỏ máy. Vì vậy, mình xin chia sẻ giải pháp tận dụng các khe tản nhiệt phía sau máy để giải quyết vấn đề này.
Linh kiện cần chuẩn bị
- Bo mạch USB Type-A breakout. Loại này rất dễ tìm mua trên Amazon hoặc AliExpress.

- 3 bộ ốc và tán lục giác M2x16mm - Link
In 3D
In các chi tiết theo đúng hướng được đặt sẵn.
Lắp đặt

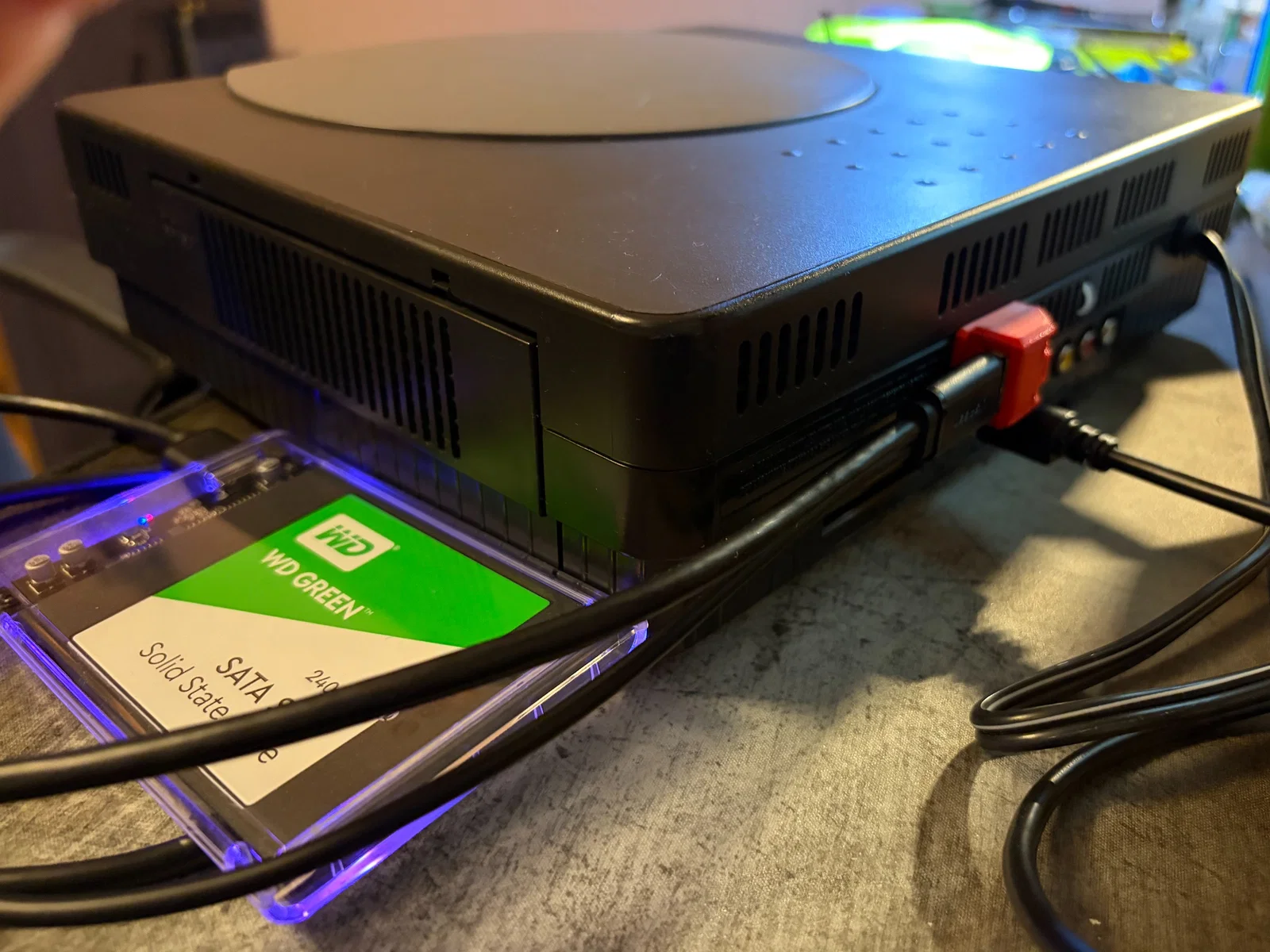

Vị trí lắp cổng USB là khe tản nhiệt nằm ngoài cùng bên trái ở mặt sau máy.

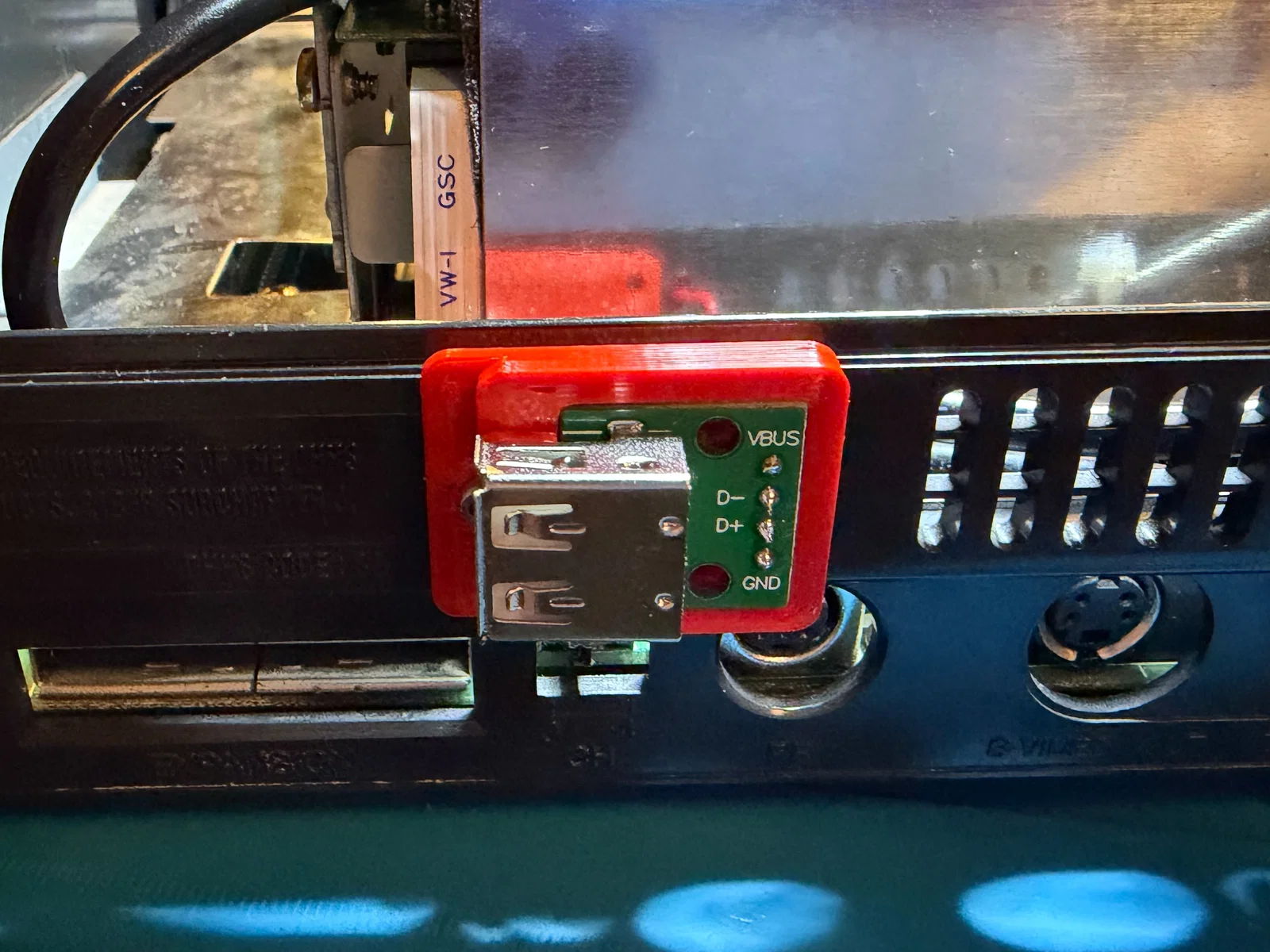

Các bạn hãy xem ảnh dưới đây để hình dung vị trí lắp đặt. Mình chọn vị trí này vì nó ít gây vướng víu với các linh kiện bên trong nhất.

Đặt chi tiết "Shell Inside" vào cột đầu tiên của khe tản nhiệt và xỏ một con ốc M2 qua. Ở mặt sau, xỏ ốc qua lỗ đầu tiên của "Inside Panel". Hãy đảm bảo lỗ hở một nửa nằm ở phía dưới (do không gian bị hạn chế). Lắp tán vào để cố định các bộ phận. Nhớ canh chỉnh cho các chi tiết thật vuông vắn.

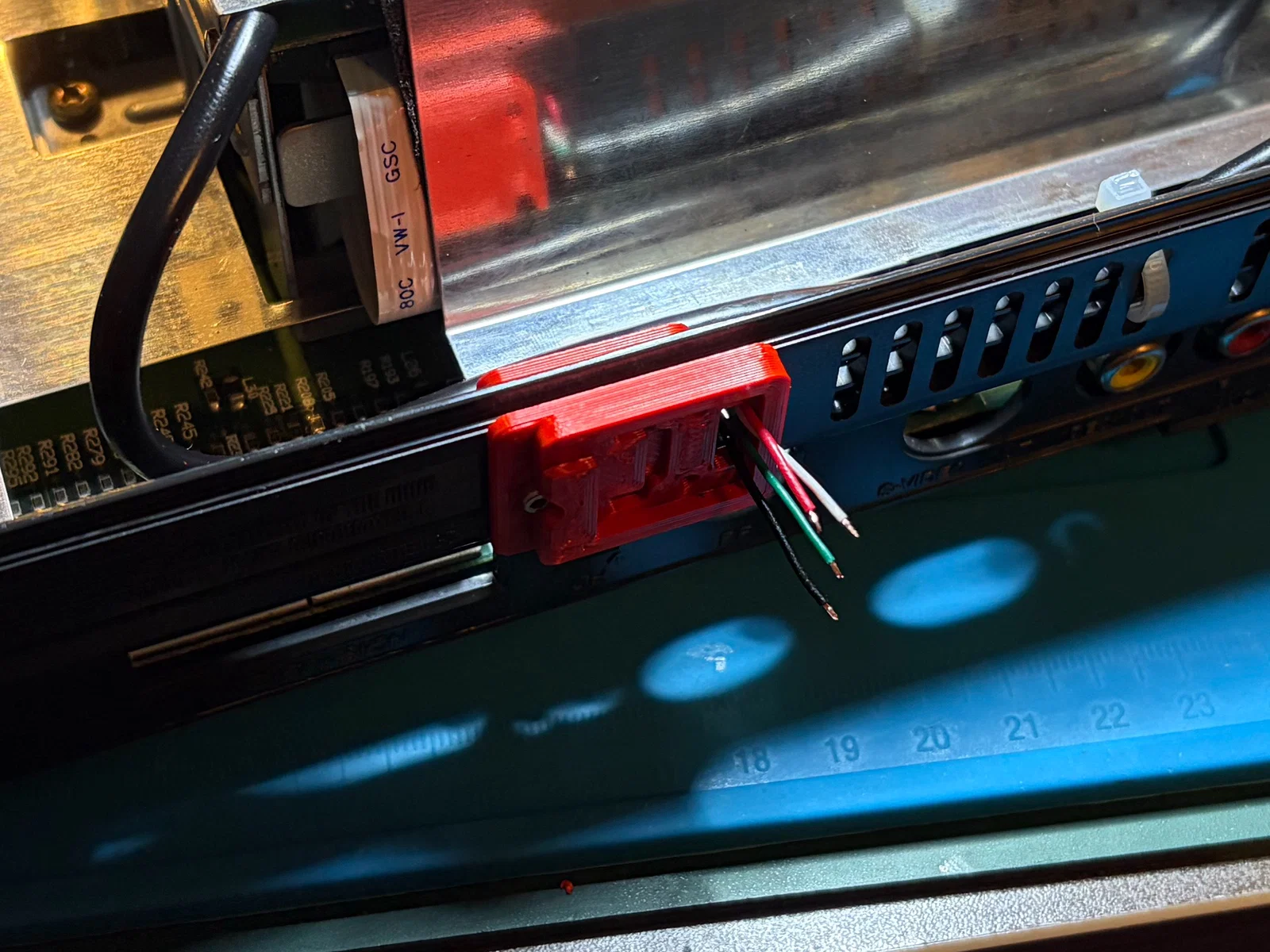

Tuốt dây và luồn 4 sợi dây của cáp USB qua 3 phần của cột cuối cùng trên khe tản nhiệt. Mình luồn dây theo thứ tự: VBUS ở trên cùng, D- và D+ ở giữa, và Ground ở khe dưới cùng. Nên tuốt vỏ dây dài thêm một chút để khi hàn không làm ảnh hưởng đến bo mạch PCB.

Hàn cả bốn sợi dây vào mặt dưới của bo mạch USB breakout. Sau đó, đẩy bo mạch đã hàn vào trong chi tiết "Shell Inside". Nó sẽ nằm vừa vặn trong phần khoang của chi tiết này.

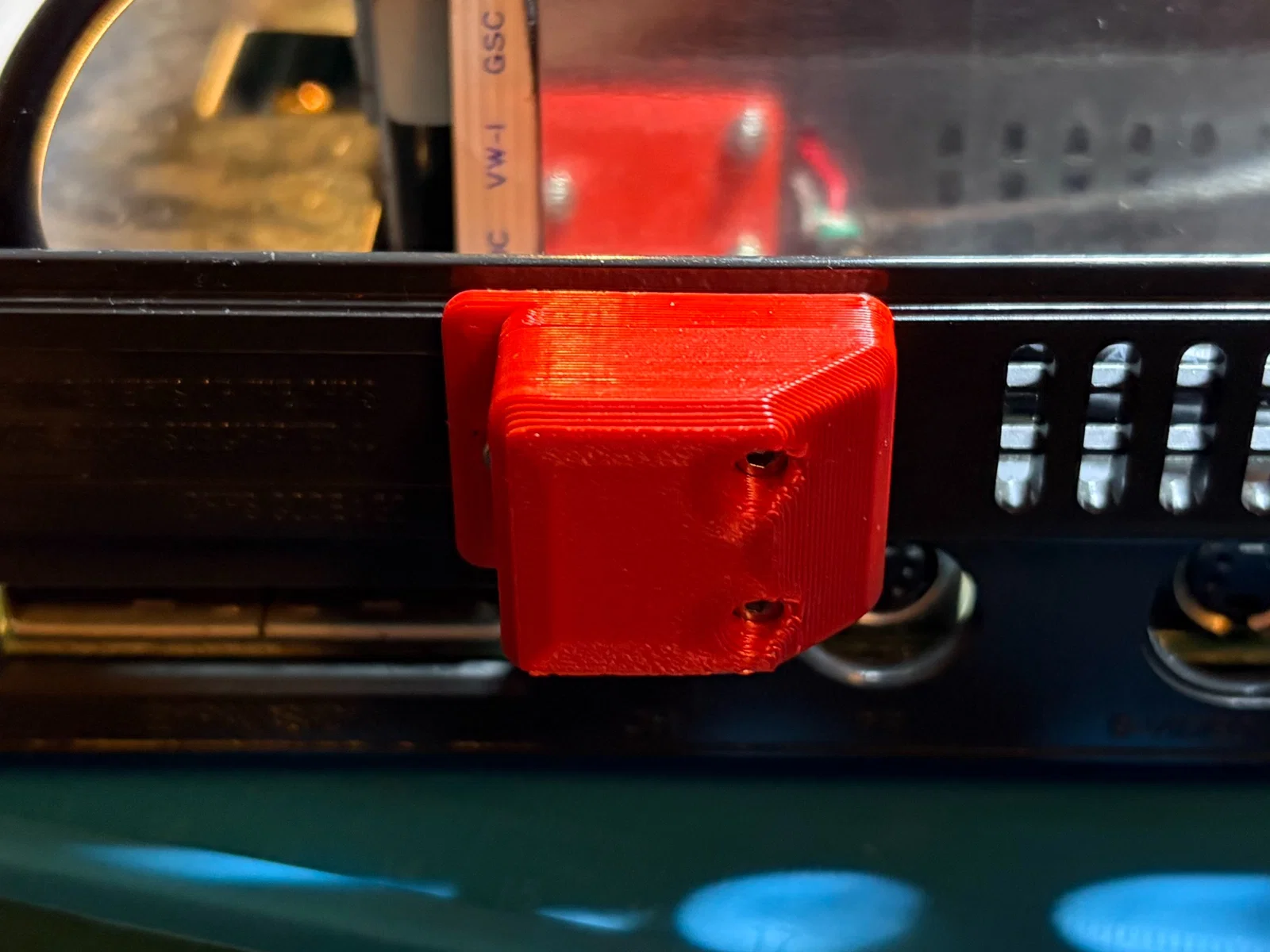

Đậy bộ khung lại bằng chi tiết "Shell Outside". Dùng hai bộ ốc tán còn lại để cố định toàn bộ cụm linh kiện vào máy.
Nếu muốn chắc chắn hơn, bạn có thể dùng thêm dây rút nhỏ để cố định cáp USB vào các khe tản nhiệt bên cạnh, giúp tránh việc dây bị lay chuyển ngoài ý muốn.
