Móc treo dây chịu lực cho ăng-ten

Lúc mới bắt đầu tìm kiếm phụ kiện này, tôi cũng không biết gọi tên nó là gì. Đây là một vài từ khóa tôi đã thử dùng để giúp mọi người dễ tìm kiếm hơn: móc treo dây, đầu nối dây, miếng đệm dipole, vòng chia, móc chìa khóa, vòng chìa khóa.

Treo ăng-ten dạng dây lên cây là sở thích của tôi. Đối với các hệ thống lắp đặt cố định, tôi thích dùng dây chịu lực (messenger line), loại dây này giúp nâng đỡ dây ăng-ten. Sử dụng dây chịu lực cho phép bạn dùng loại dây ăng-ten nhẹ hơn, giúp giảm tổng trọng lượng cho ăng-ten và hạn chế các vấn đề với cây cối hoặc gió lớn.

Việc thắt nút trên dây chịu lực khá phiền phức, nên tôi đã thiết kế món này để gắn dây dễ dàng hơn. Bạn sẽ cần một chiếc cho mỗi khoảng 3-4 mét dọc theo ăng-ten.

Tùy chỉnh thông số

Tôi thiết kế vật thể này bằng FreeCAD 1.0.1, hoàn toàn trong môi trường Part Design. Nó có một đối tượng "VarSet" (bộ biến số), cho phép bạn chỉnh sửa gauge (độ dày) và gap (khoảng cách).

Gauge là độ dày của các phần nhựa. Giá trị mặc định là 3.5mm. Nếu tôi làm mỏng hơn, máy in sẽ gặp vấn đề về độ bám dính trên bàn in (tôi dùng PETG, máy MK4S, bàn in nhám).

Gap là khoảng cách giữa các vòng xoắn. Dây 26-gauge dùng rất ổn với khoảng hở 1mm. Hãy nhớ rằng nhựa có độ đàn hồi nhất định.

In ấn

Bạn nên dùng nhựa PETG hoặc loại tốt hơn vì nó sẽ ở ngoài trời. Hãy lưu ý phần độ bám dính khi để gauge mỏng. Không cần dùng support. Hãy đảm bảo in với mặt phẳng hướng xuống dưới, đừng để mặt tròn xuống dưới.

Cách sử dụng

Quy trình này giả định bạn đã căng dây chịu lực, dù là trên mặt đất hay ở vị trí thấp có thể với tới. Hãy gắn điểm tiếp điện của ăng-ten theo cách bạn muốn, sau đó gắn thêm vài móc treo này. Với mỗi cái, bạn thực hiện:

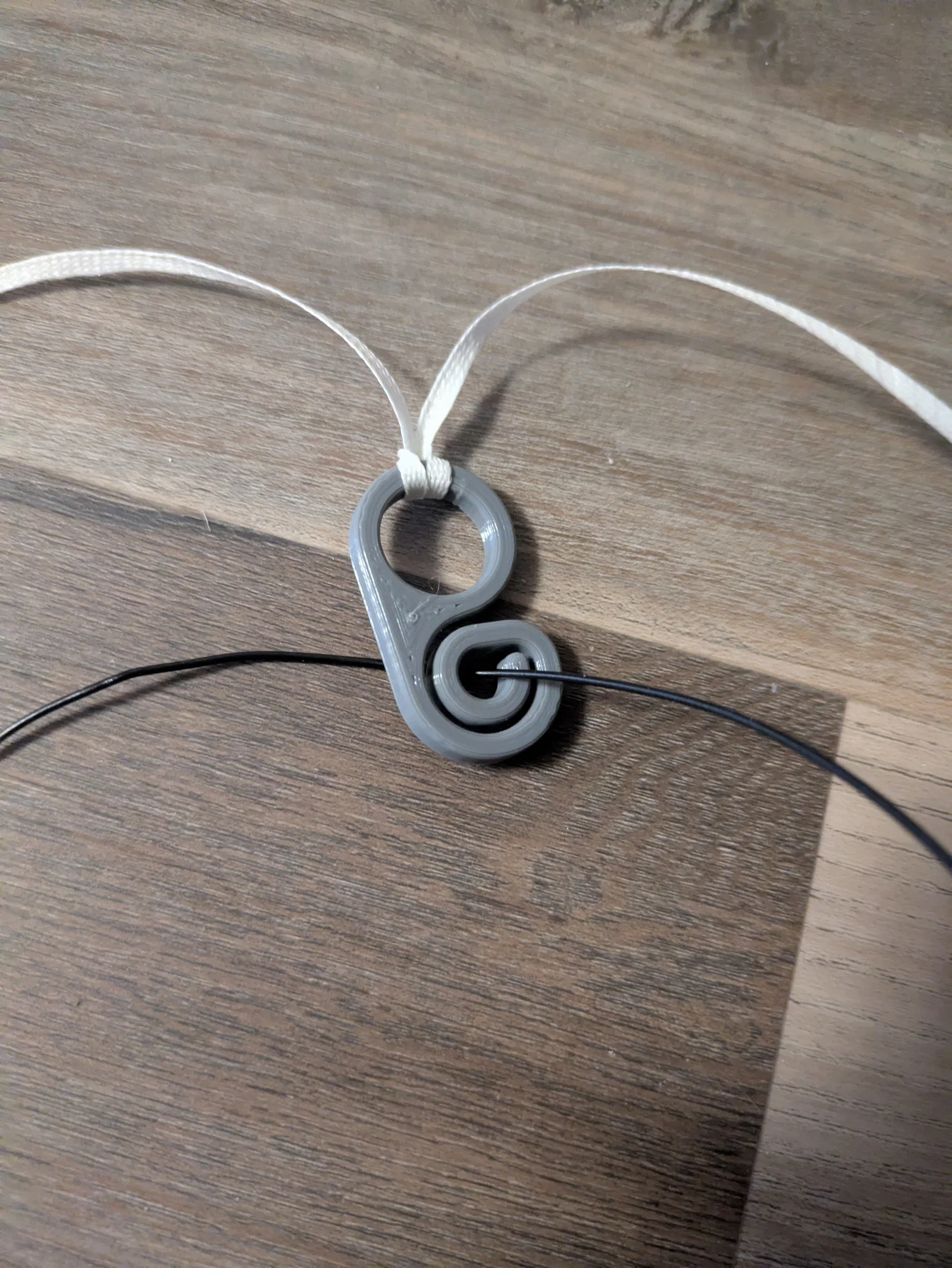

ĐẦU TIÊN, kéo một vòng dây chịu lực qua lỗ, rồi luồn móc treo qua đó. Kết quả bạn sẽ có một nút thắt girth hitch. Bạn phải làm bước này trước. Bạn có thể để nút thắt khít lại ở phần giữa của móc, nhưng tôi khuyên bạn nên luồn toàn bộ móc qua nút thắt như trong hình. Móc sẽ được cố định trên dây chịu lực.

SAU ĐÓ, đẩy dây ăng-ten vào vòng xoắn, giống như cách xỏ chìa khóa, cho đến khi nó nằm gọn trong lỗ trung tâm. Dây ăng-ten sẽ có thể trượt dọc theo móc tùy ý. Điều này rất quan trọng để tránh bị đứt dây do gió hoặc cây cối di chuyển.

Cuối cùng, cố định đầu ăng-ten. Tôi thường dùng dây thun co giãn (shock cord). Tôi thấy nhiều người dùng lò xo, nhưng khi đó bạn sẽ cần thêm vật cách điện.
