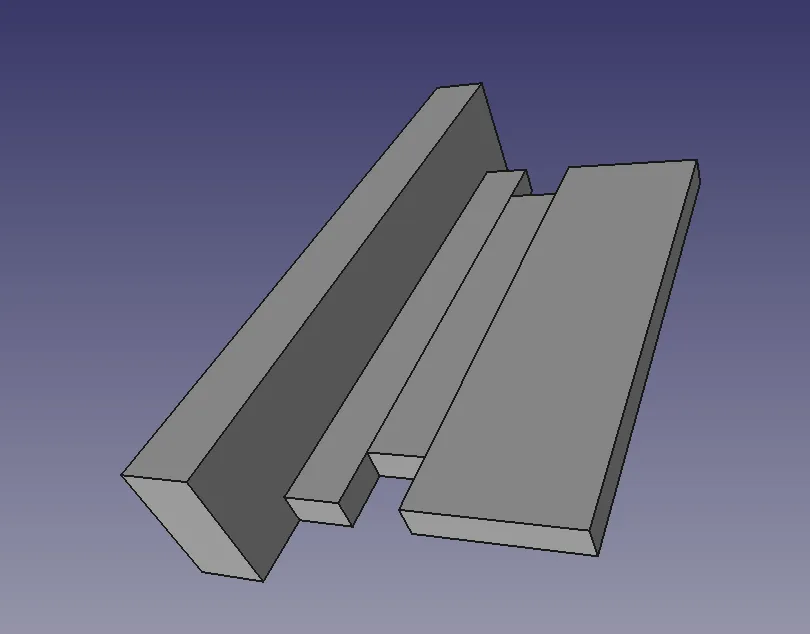

Công cụ đánh dấu rebate và dado cho ván ép 17mm

Đây là phiên bản đầu tiên của công cụ.

Tôi thiết kế công cụ này để đánh dấu các rãnh và khe của một tủ kệ mà tôi cần xây dựng bằng cách sử dụng các tấm plywood dày 17mm.

Mục đích là có thể sử dụng nó theo cách giống như một thước vuông tốc độ, cả tay trái và tay phải, và để đánh dấu chiều dài và chiều rộng, nhưng việc đặt các đầu dài vào cạnh của vật liệu sẽ cho bạn điểm tham chiếu.

Chiều dài tổng cộng là 100mm, các bước đánh dấu có khoảng cách 0.5mm, tức là;

• bước đầu tiên là 9.5mm từ đầu để tạo ra một khe 9mm
• bước thứ hai rộng 9mm và sâu 8.5mm, để tạo ra một rãnh rộng 8mm

Tôi dự định thêm các dấu hiệu cho các kích thước và một bước rãnh thứ hai để làm điểm tham chiếu bổ sung khi đánh dấu.
