Khung trượt bàn in & Quạt cho Aquila trên E3NG v1.2

In ấn

Sử dụng các thiết lập giống như các phần còn lại của E3NG, các chi tiết nên được đặt đúng hướng sẵn sàng để in.

Khoan & Taro

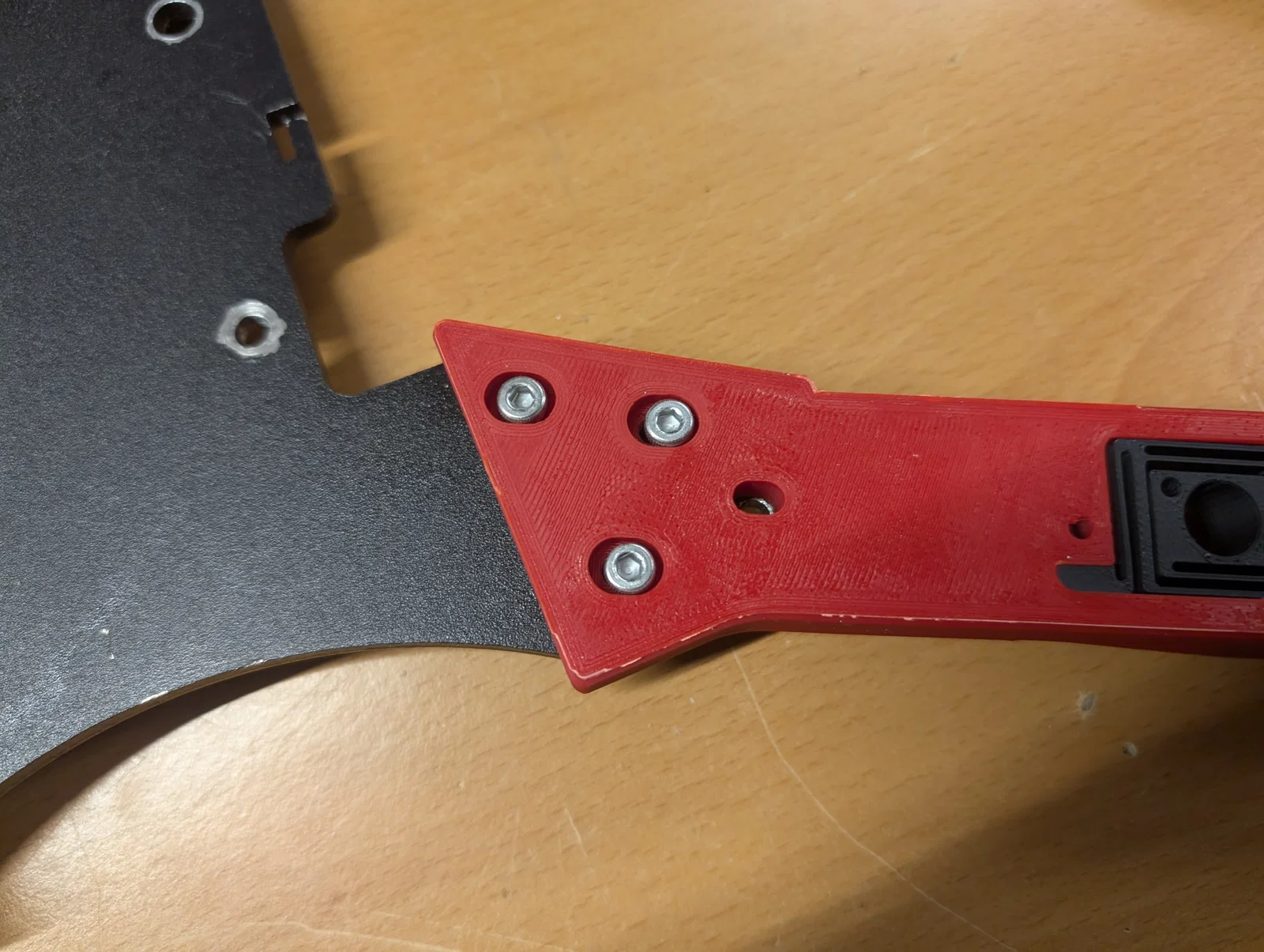

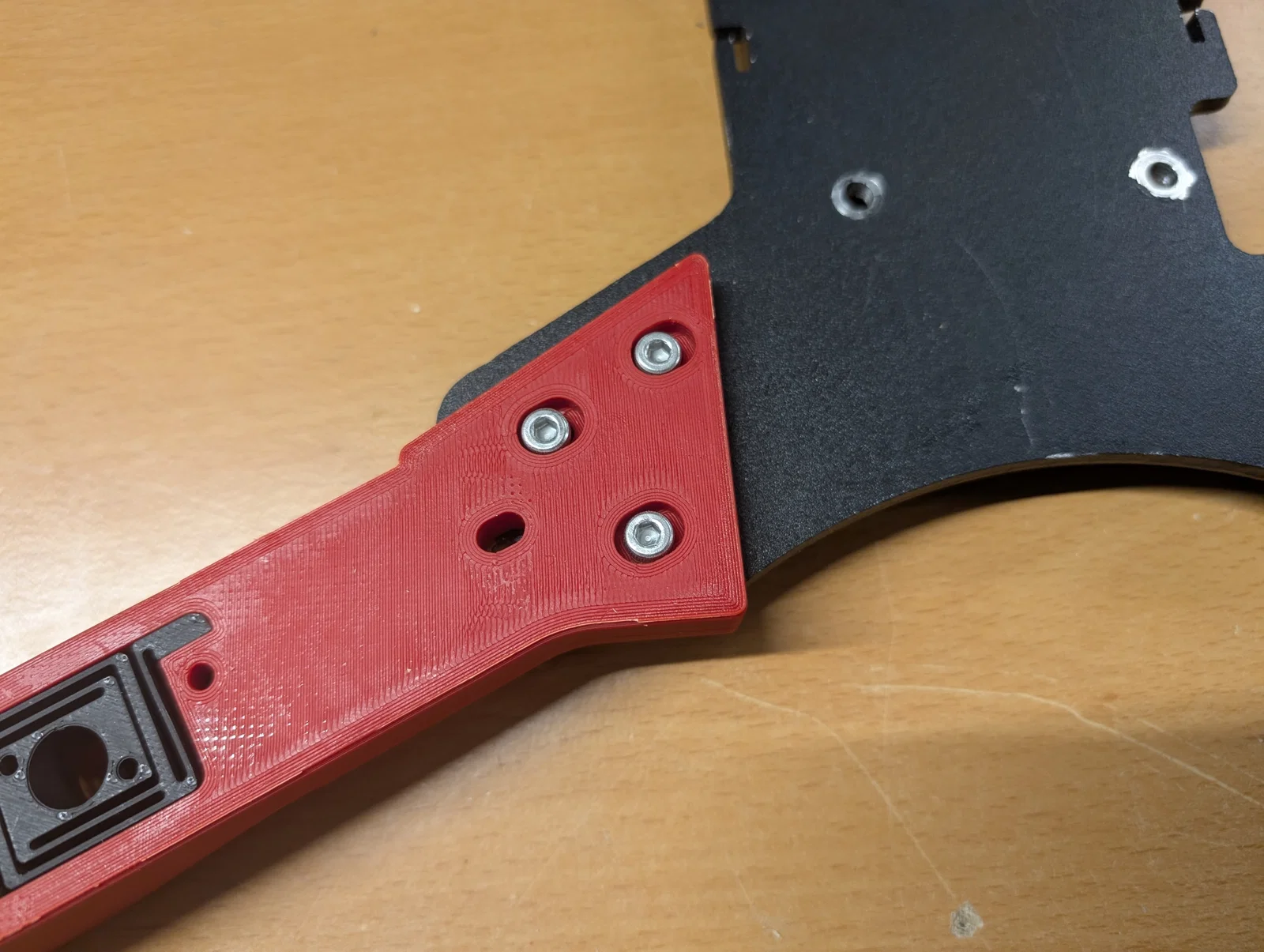

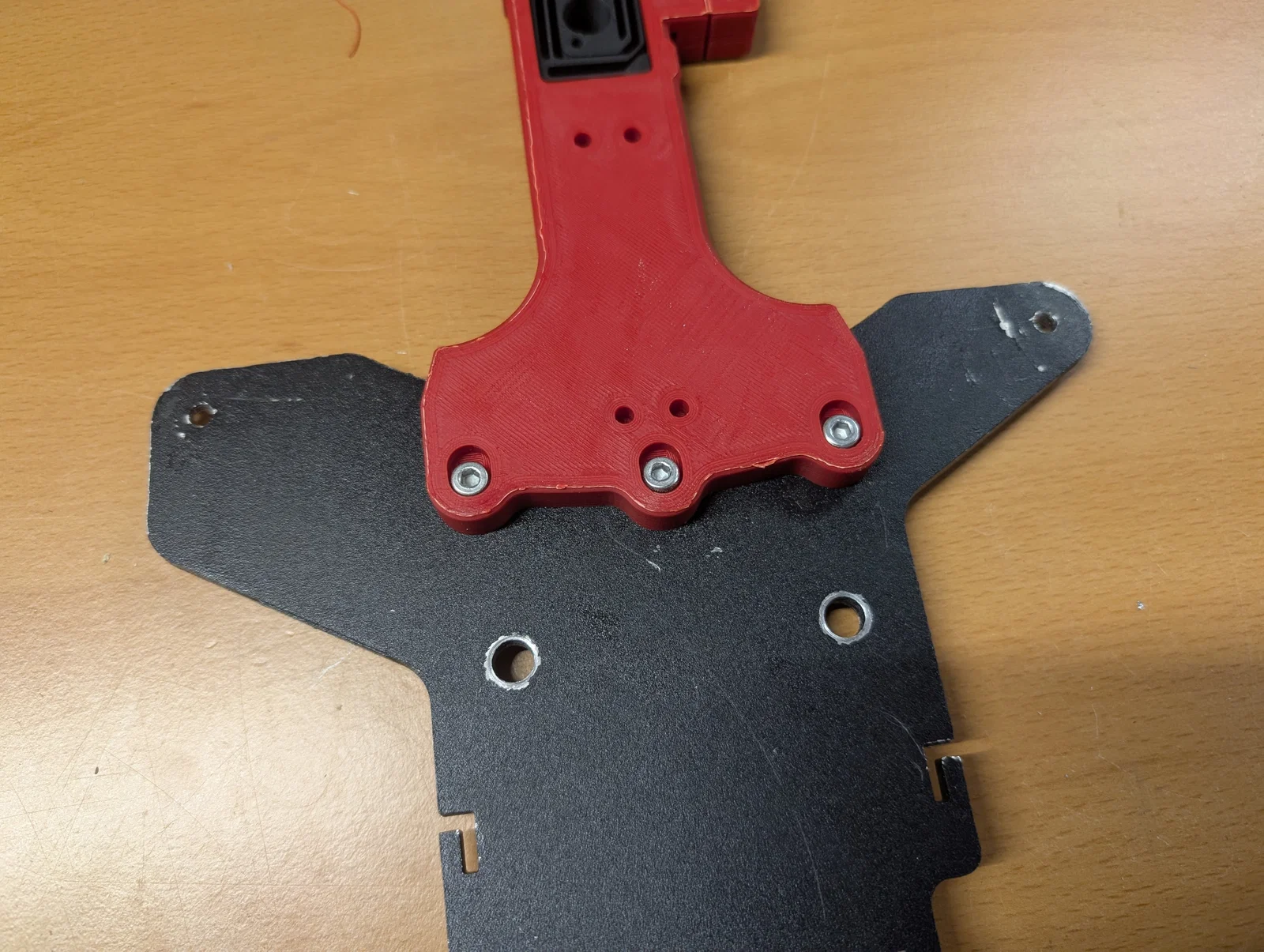

1. Bắt vít các thanh dẫn vào tấm trượt (carriage), đảm bảo chúng được căn chỉnh chuẩn xác nhờ vào phần gờ được tích hợp sẵn.
2. Dùng mũi khoan có kích thước bằng với lỗ để tạo vết lõm trên tấm kim loại trước khi khoan thật.

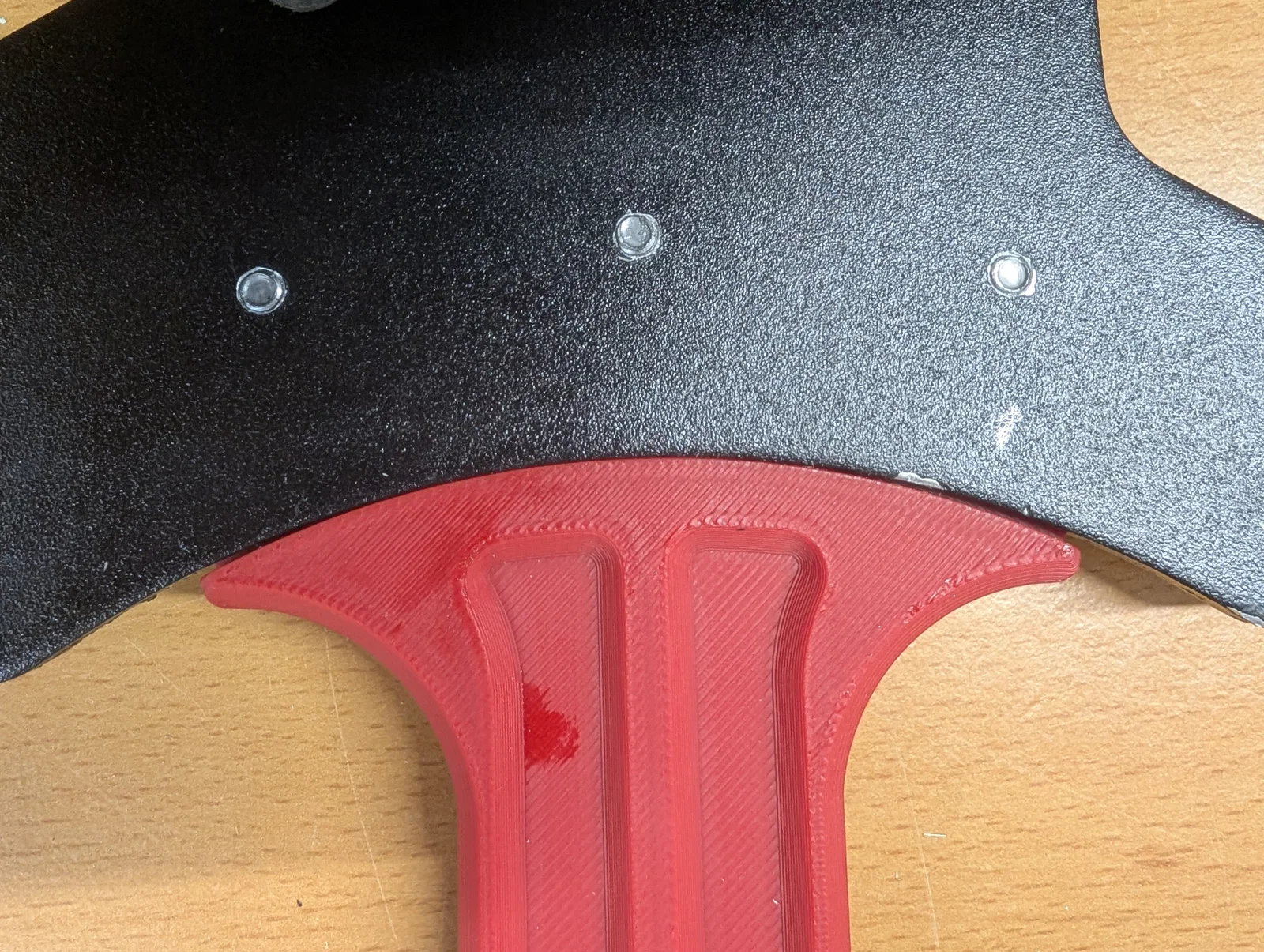

3. Kiểm tra xem các vết lõm đã nằm chính giữa các lỗ trên thanh dẫn chưa.
4. Tháo các thanh dẫn ra để cố định tấm kim loại bằng kẹp trước khi khoan.
5. Kẹp chặt tấm kim loại xuống bàn làm việc, nhớ lót một tấm ván gỗ bên dưới. Nếu bạn dùng máy khoan bàn, hãy kẹp tấm kim loại vào bàn máy. Nếu không kẹp chặt, mũi khoan có thể bị mắc vào phoi kim loại, làm tấm kim loại xoay tròn dữ dội, gây nguy hiểm nghiêm trọng.
6. Tiến hành khoan các lỗ dựa trên các vết lõm đã đánh dấu.
7. Taro ren cho các lỗ theo cách mà bạn thường làm.

Lắp ráp

Về cơ bản, bạn có thể làm theo hướng dẫn lắp ráp E3NG, tuy nhiên có một vài thay đổi và lưu ý hữu ích sau:

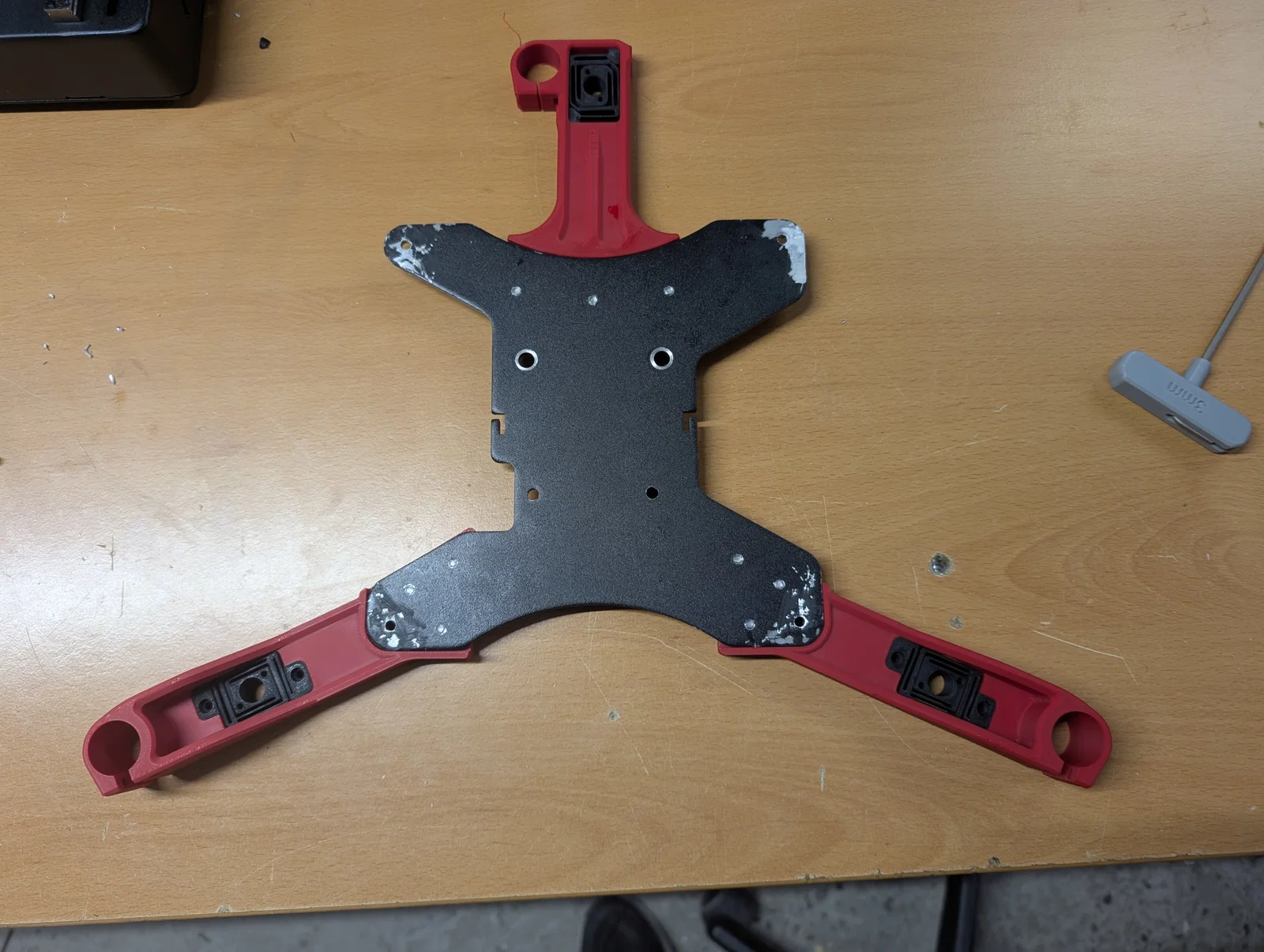

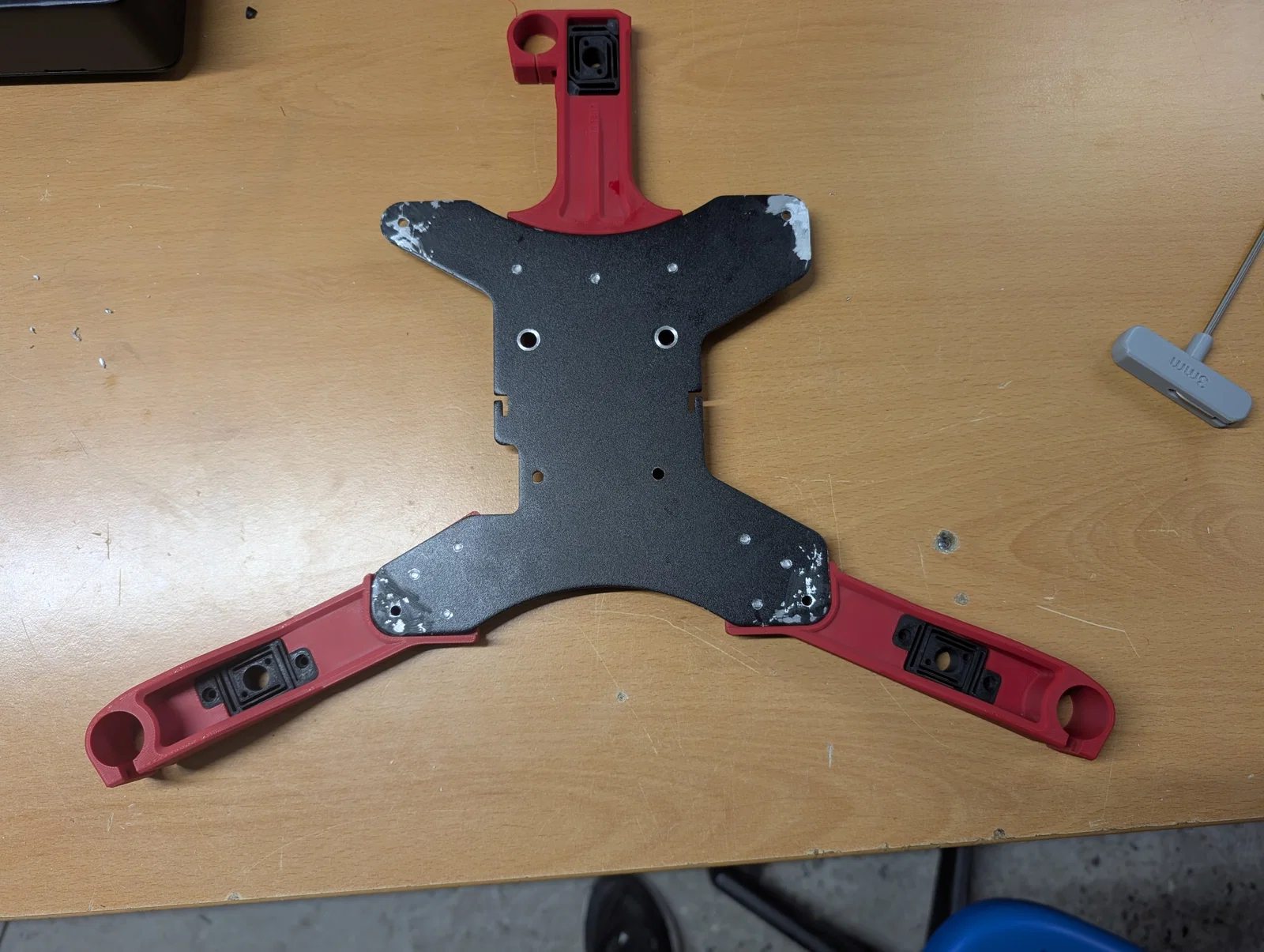

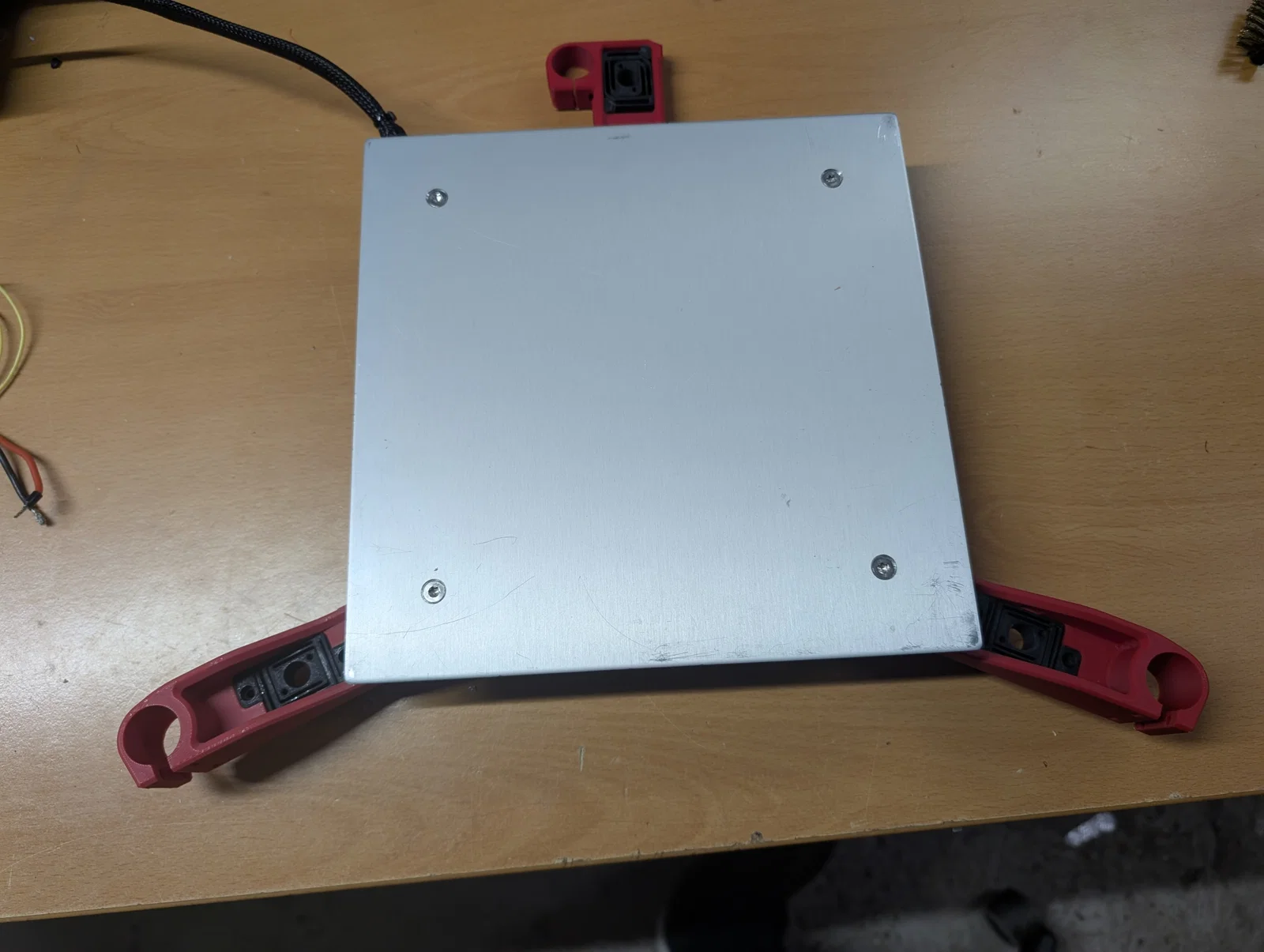

• Hướng của tấm trượt/bệ đỡ rất quan trọng

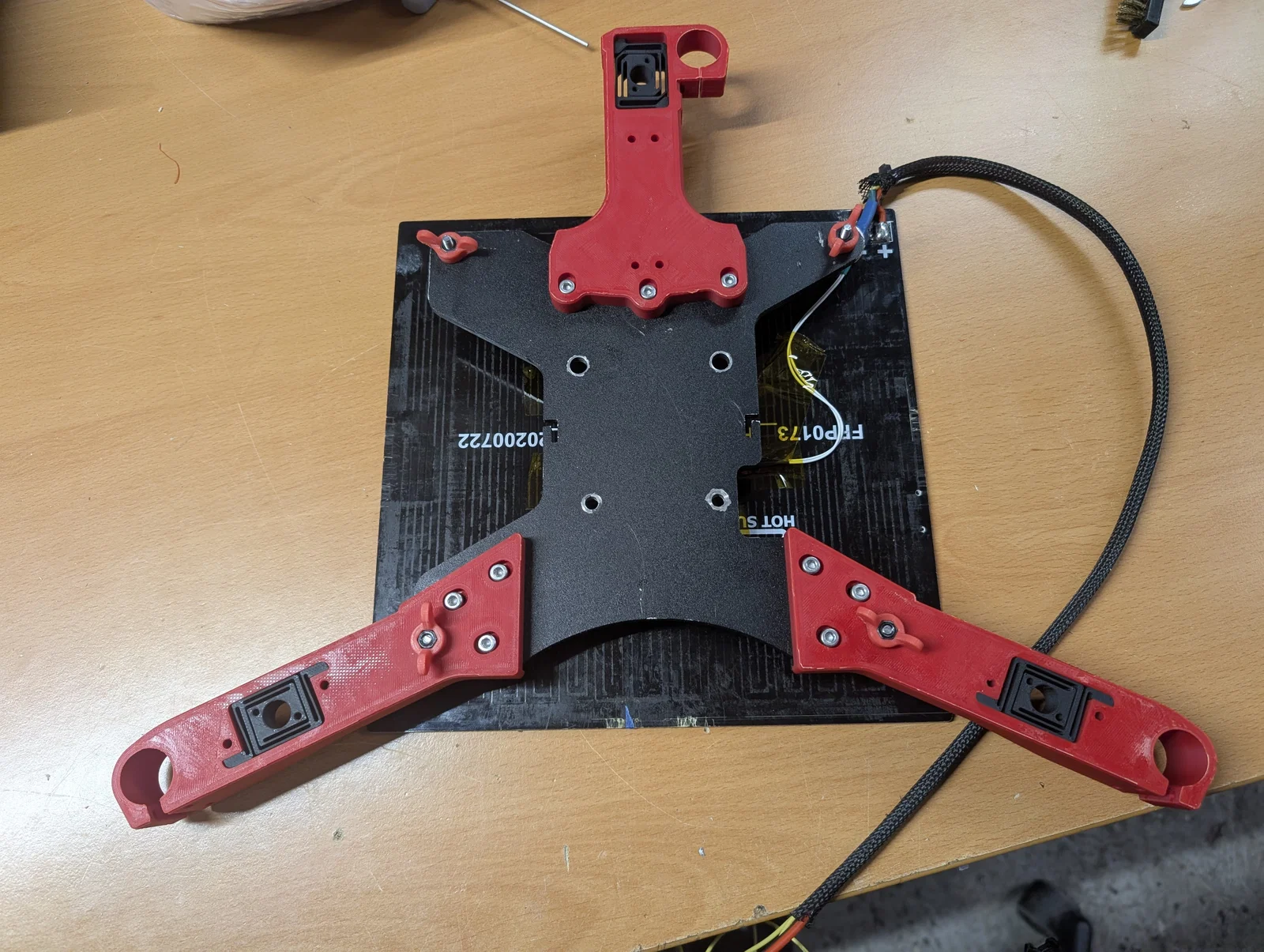

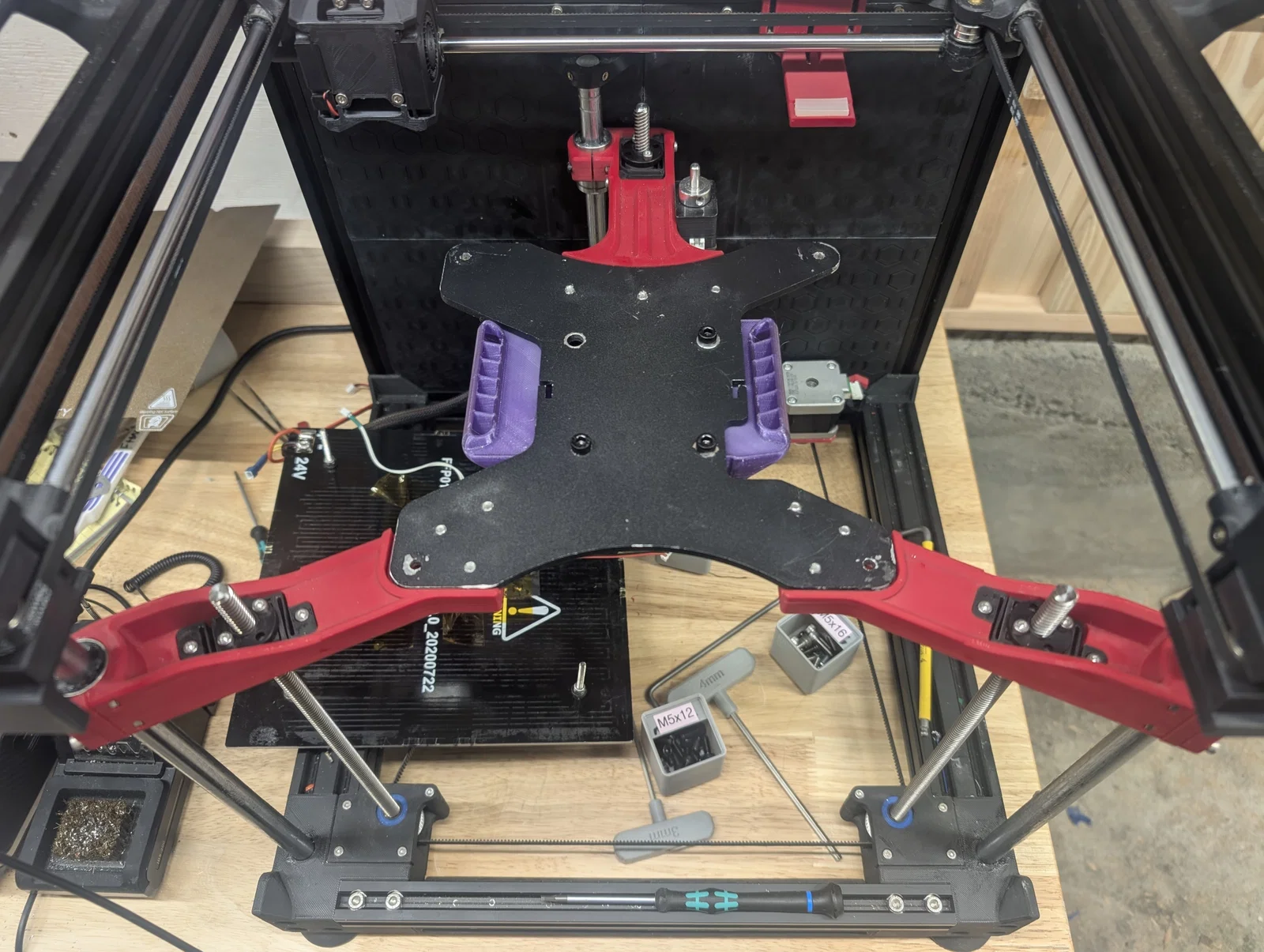

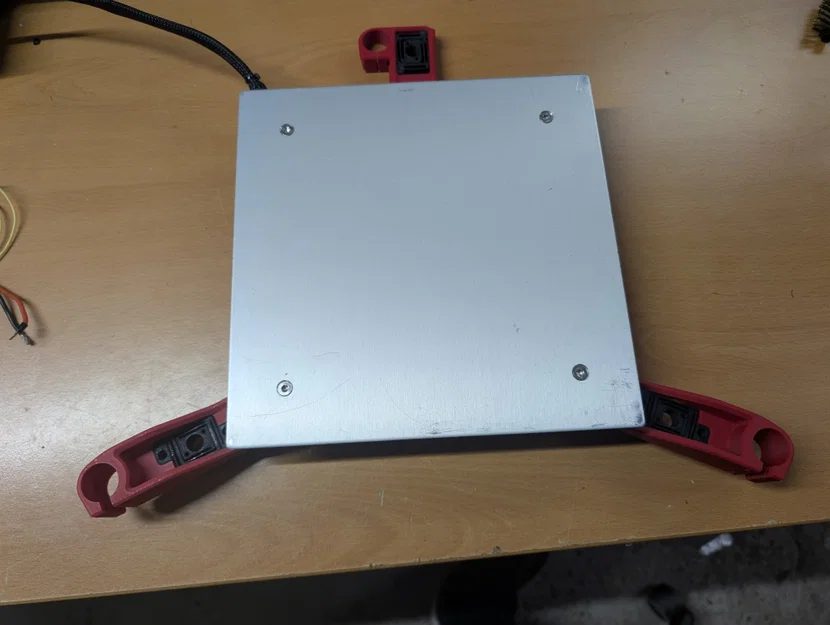

Để đảm bảo khoảng cách an toàn, bạn phải đặt tấm trượt theo đúng hướng trong hình này.

Trước đây tôi từng lắp sai hướng, đó là lý do tại sao một số ảnh cũ cho thấy nó bị đảo ngược.

Các vấn đề bạn sẽ gặp phải nếu lắp ngược:

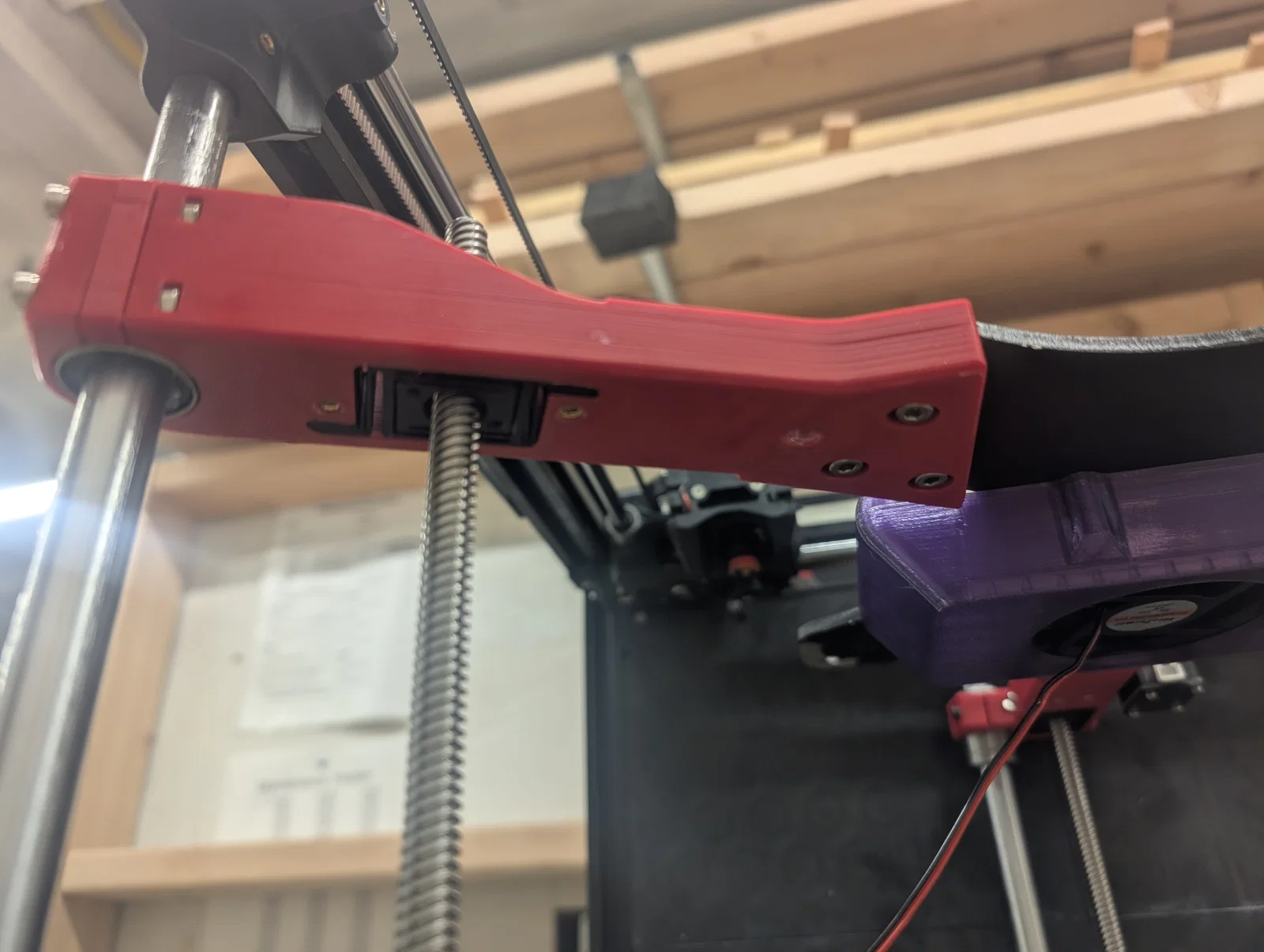

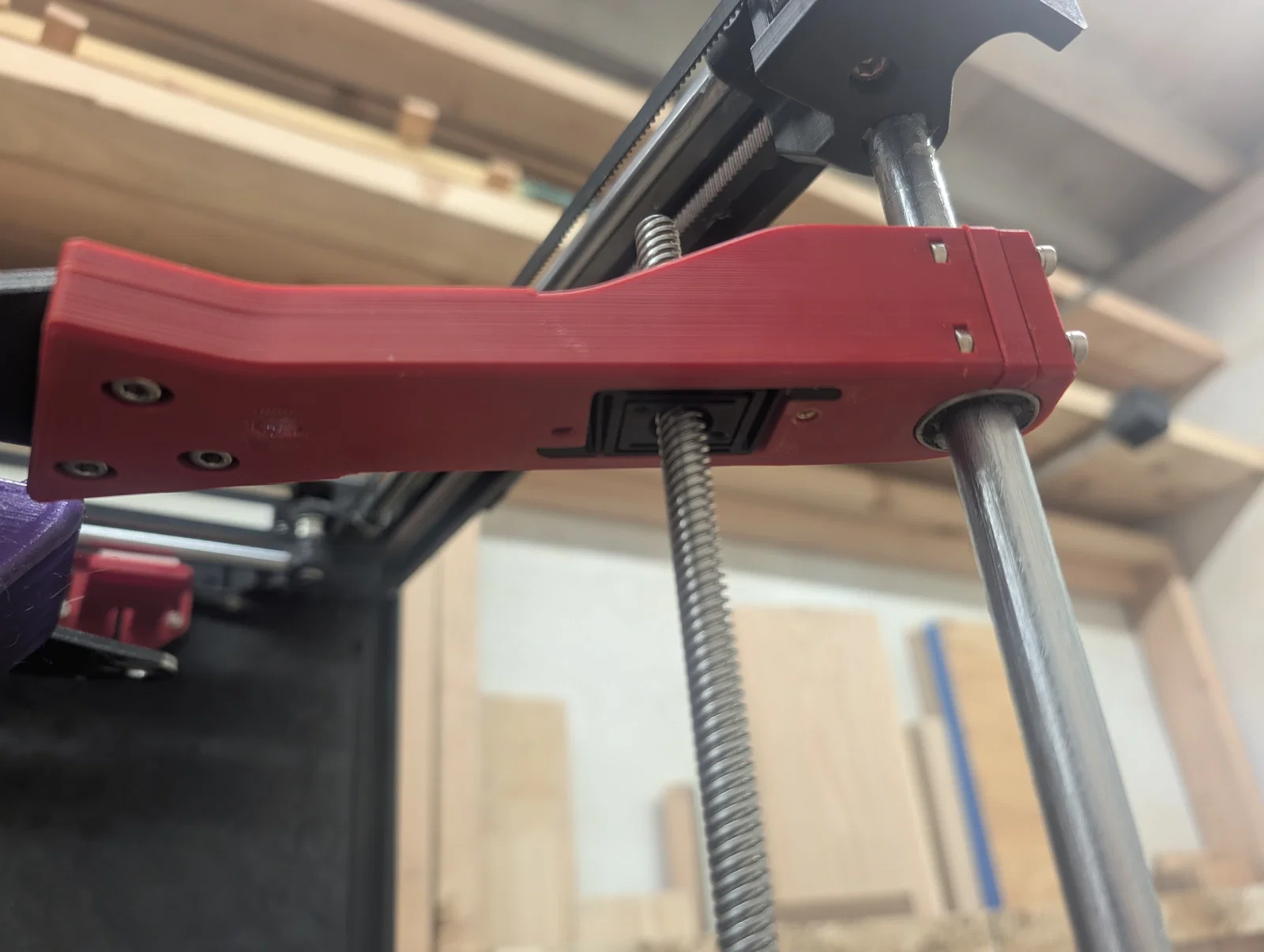

1. Sẽ không có khoảng hở giữa tay đòn phía trước và tấm trượt để điều chỉnh.
2. Quạt làm mát bàn in sẽ đụng vào tay đòn, không thể lắp đặt được.

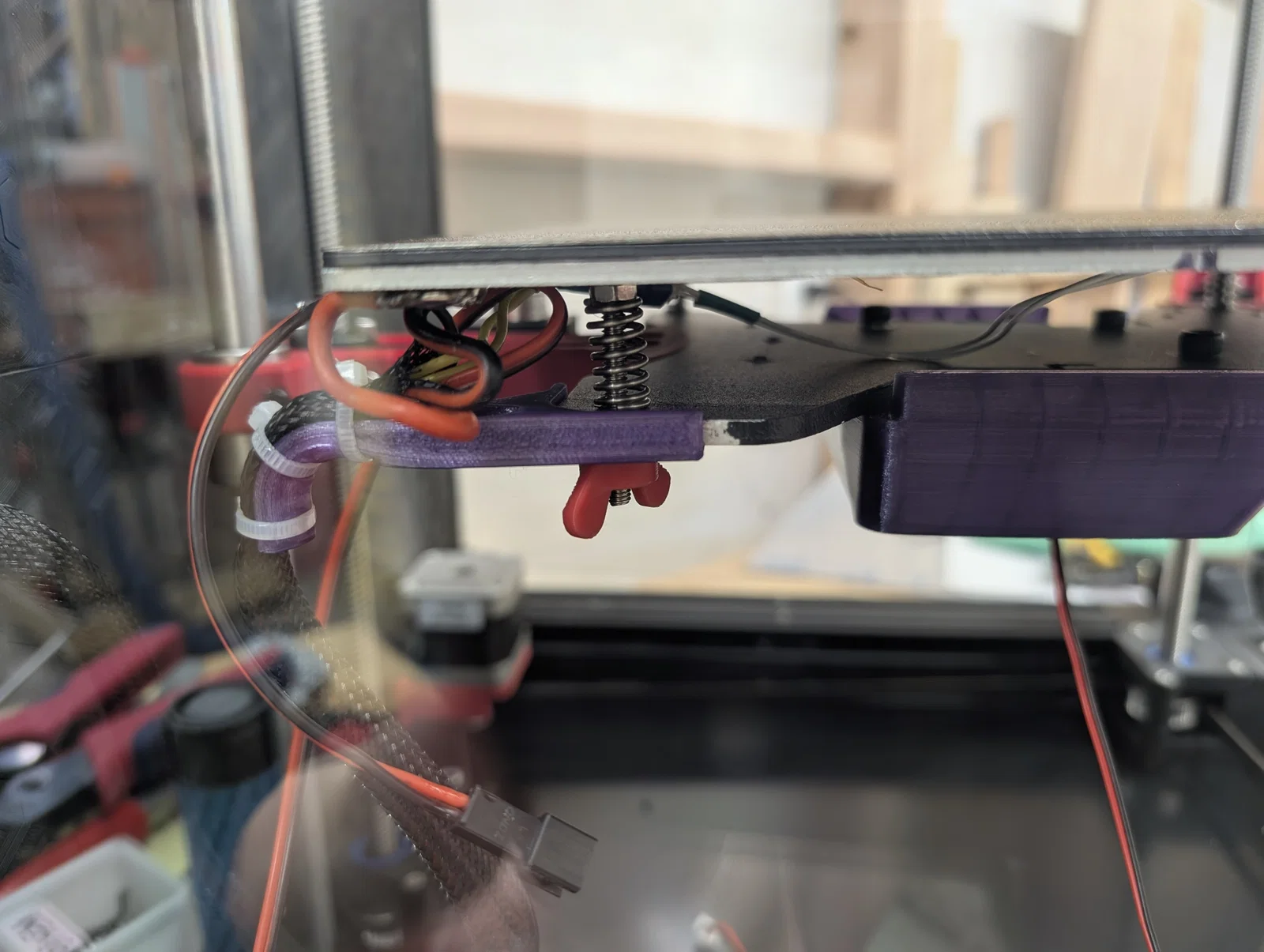

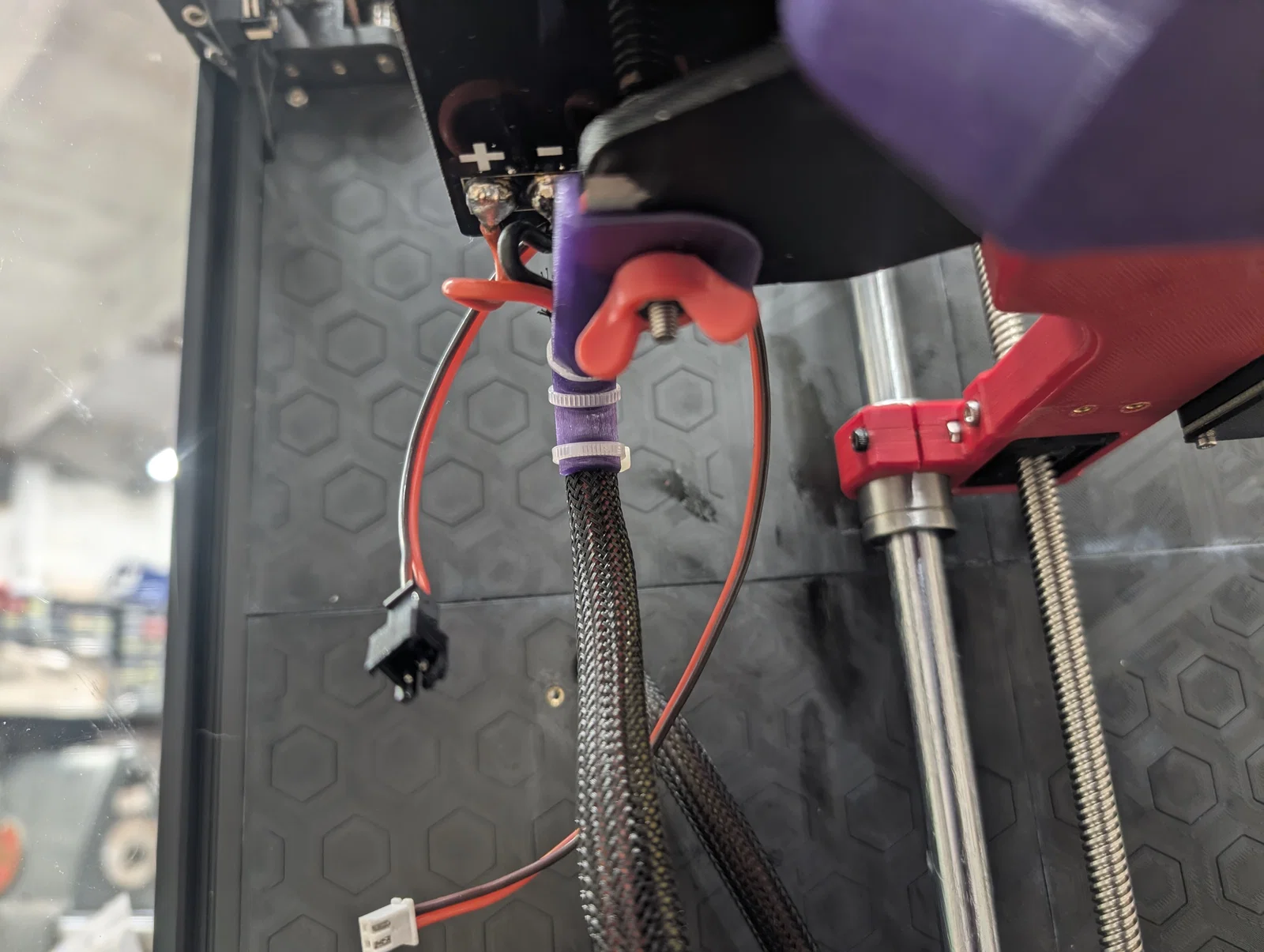

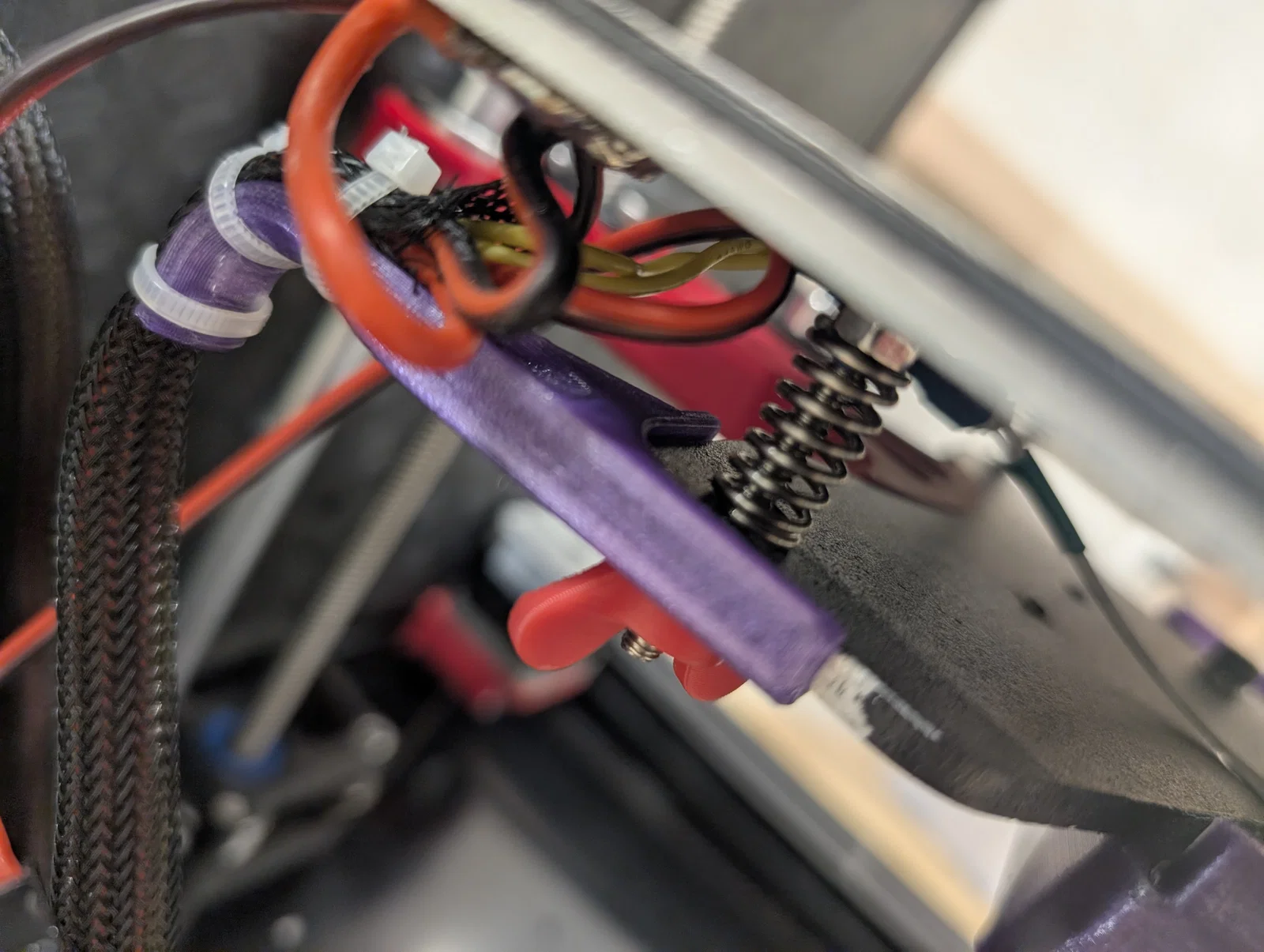

• Bạn có thể cần sửa đổi giá đỡ giảm căng dây (strain relief mount)

Vì không mất quá nhiều công sức, tôi đã tải lên một mẫu giá đỡ giảm căng dây mới phù hợp hơn.

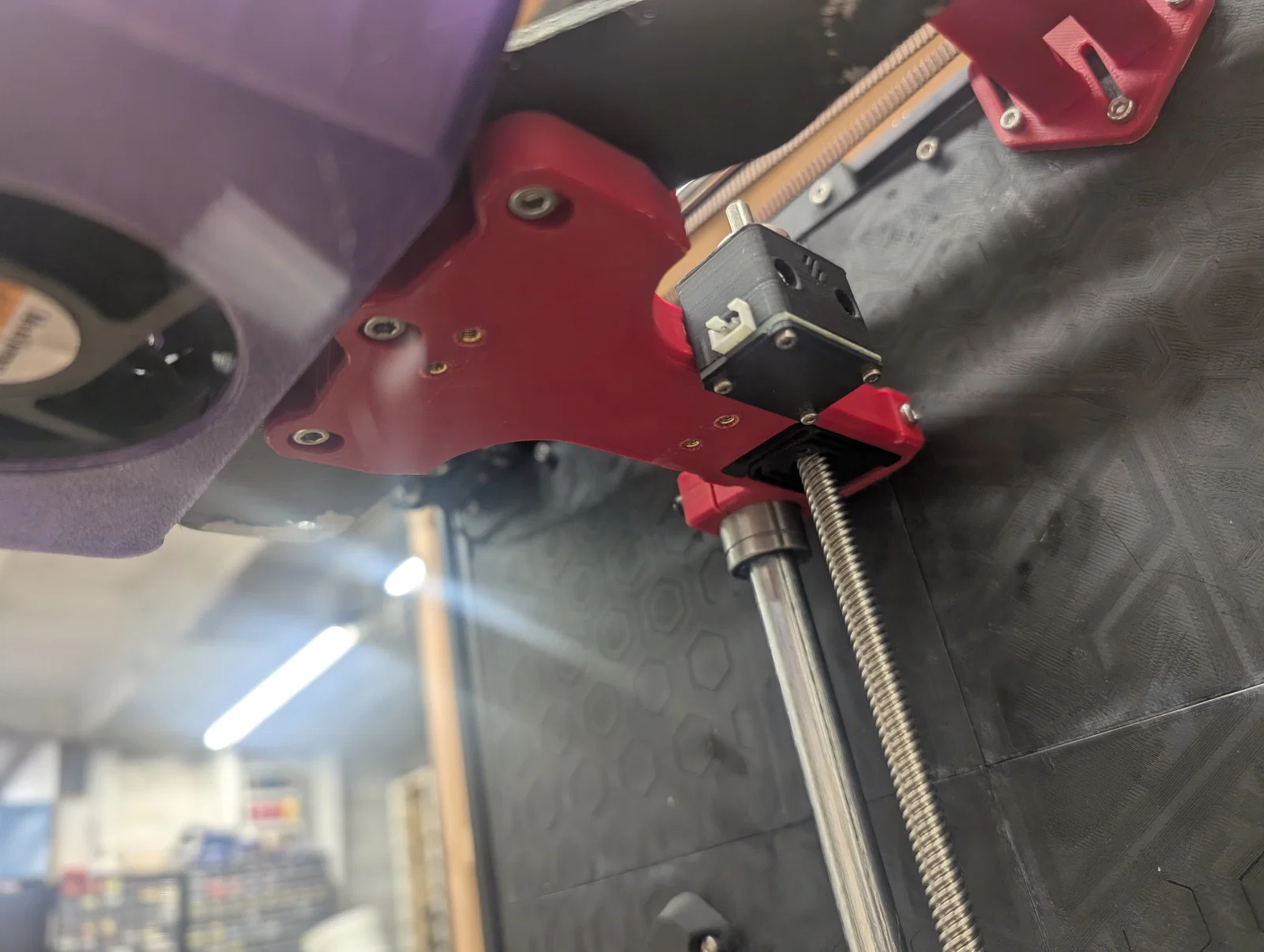

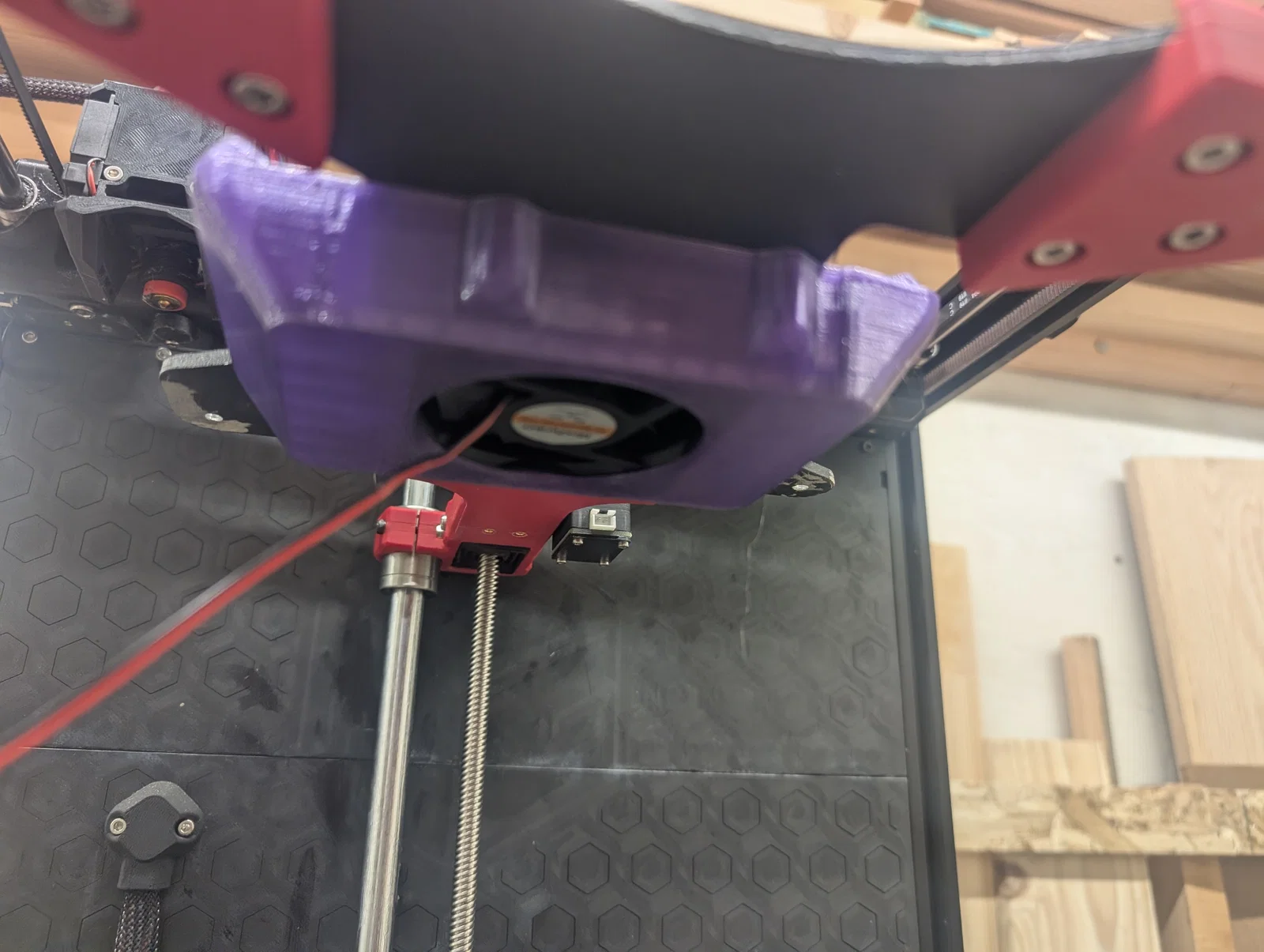

• Quạt làm mát bàn in sử dụng vít M5 thay vì M3

Thiết kế gốc sử dụng ốc cấy nhiệt (heatset inserts) M3 và các miếng đệm in 3D để lắp quạt. Thiết kế cải tiến của tôi đã làm to lỗ bắt vít để dùng vít M5, không cần miếng đệm, chỉ cần một vòng đệm (washer) ở phía sau để bù lại khoảng trống.
