Khung gắn loa 6.5 inch cho cửa trước xe Chevrolet Impala (2000–2013)

Nếu bạn chưa rõ về giấy phép bên dưới hoặc chưa quen với cách mình phát hành các mô hình, thì mình xin thông báo là mình đưa dự án này vào phạm vi công cộng (public domain). Bạn cứ thoải mái sửa đổi, bán, in, phối lại... trong cả môi trường cá nhân lẫn thương mại mà không cần ghi nguồn. Mình rất trân trọng nếu được nhắc đến, nhưng chỉ cần biết mình là lý do khiến âm nhạc vang lên ở đâu đó là mình thấy đủ rồi.

Triết lý thiết kế

• Sử dụng góc nghiêng tối đa 45 độ để dễ in trên mọi máy.
• Không cần support. Không cần xử lý hậu kỳ. In xong là dùng được ngay.
• Không cần phụ kiện ngoài. Sử dụng đúng ốc của loa và tận dụng lại ốc trên cùng của xe.
• Mô phỏng độ lệch loa tương tự như khung loa zin (OEM).
• Nên dùng PETG để chịu được sự thay đổi nhiệt độ bên trong xe mà vẫn dễ in.

Onshape

Link Onshape

Cho phép xuất file. Mình không quá khắt khe trong việc áp dụng các tiêu chuẩn thiết kế tốt nhất ở đây, nên mong mọi người bỏ qua nếu có lỗi nhỏ.

Phần cứng thay thế

Ốc đi kèm loa Scosche khá ổn, nhưng khi thử lắp nhiều lần mình thấy chúng không cứng lắm. Dưới đây là loại ốc thay thế mình đã dùng vì ốc cũ bị mòn đầu:

Ốc gỗ đầu bằng zinc #7 1-1/4"

Băng dính loa

Mình dùng băng xốp kín (closed cell foam tape) thường dùng để chèn khe cửa thay cho băng dính loa chuyên dụng.

Băng xốp 1/4" x 1/2"

Độ chính xác kích thước

Chi tiết này đòi hỏi độ chính xác cao. Hãy sấy nhựa trước khi in nhé. Độ ẩm dư thừa sẽ làm chi tiết bị nở ra. Kích thước lớn nhất là 205mm. Độ co rút an toàn là khoảng 0.5% (~1mm), và 1mm là con số rất quan trọng ở đây, nó quyết định việc lỗ ốc có khớp hay bị lệch tới 40%.

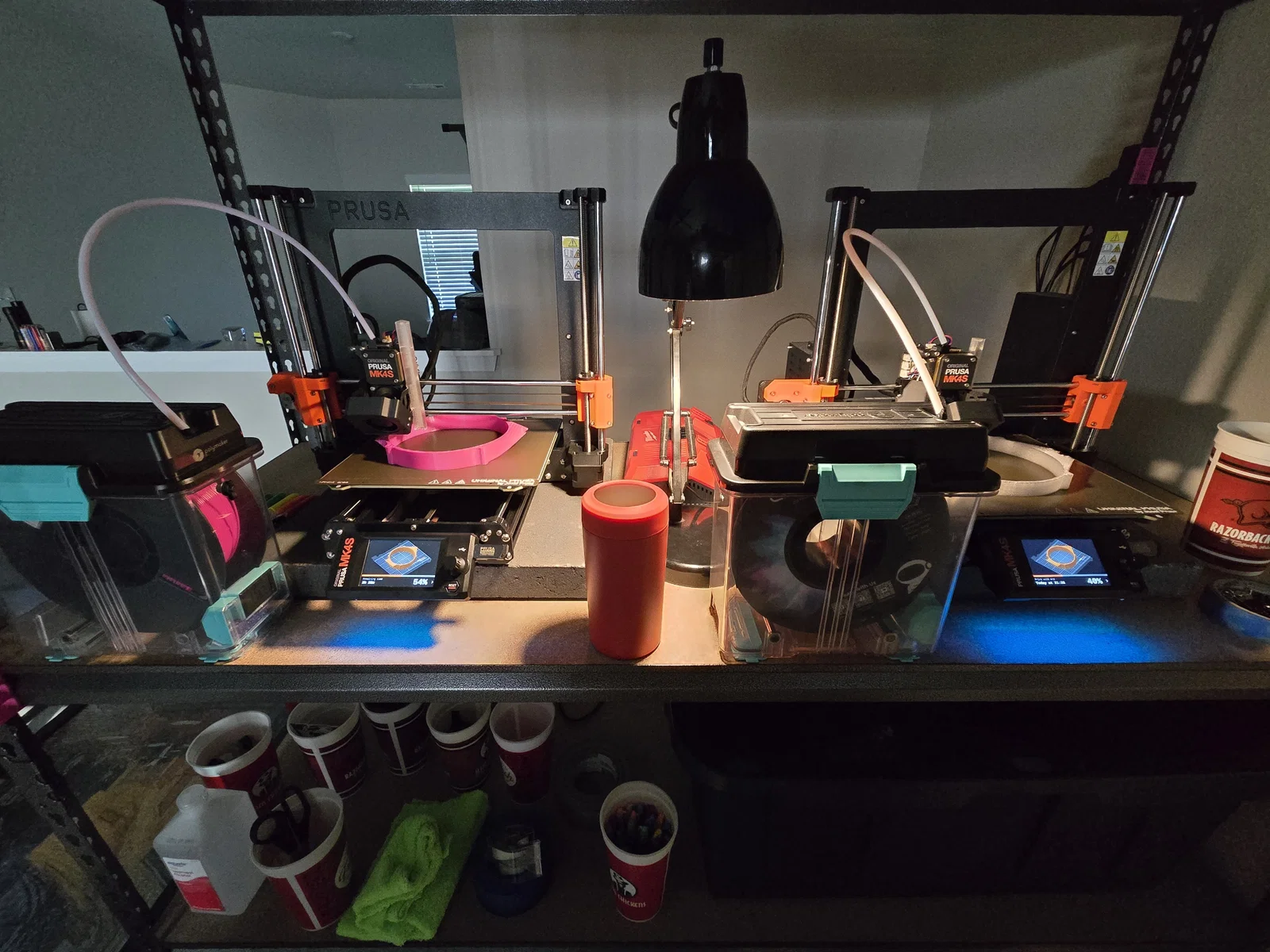

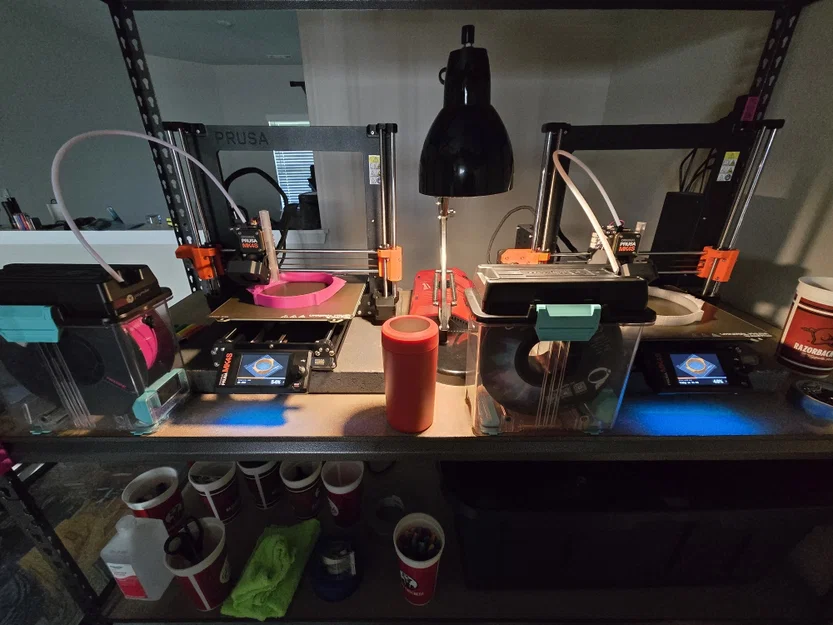

Bạn có thể thấy mình dùng 2 loại nhựa khác nhau, đó là vì mình đã đo độ co rút của từng loại và bù trừ trong phần mềm để đạt kích thước chuẩn. Không phải khoe đâu, mình chỉ muốn chia sẻ kinh nghiệm thôi.

Thông tin bên lề

Nguồn gốc

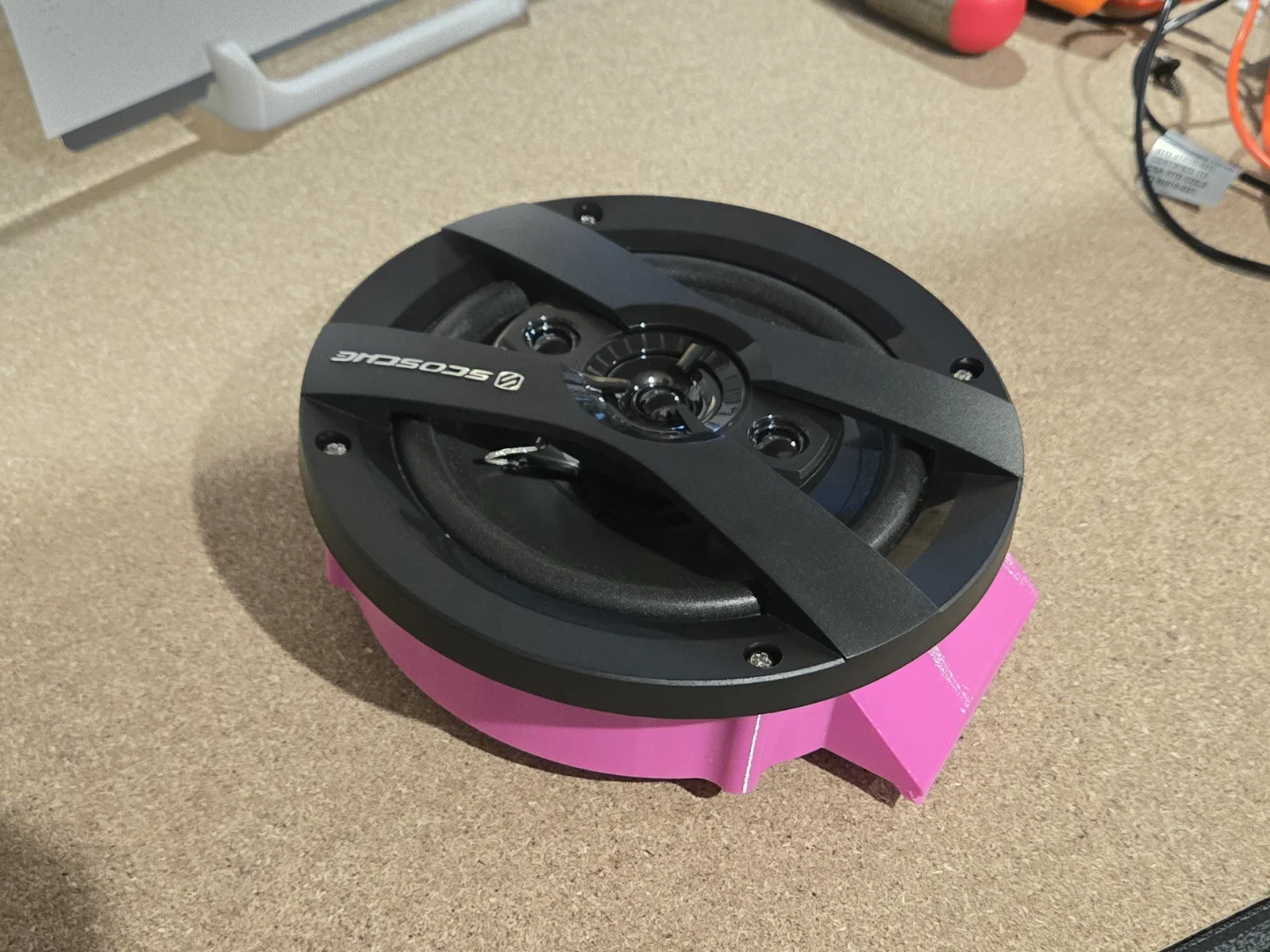

Cuộn cảm trong loa zin 18 năm tuổi của xe mình bị hỏng, nên mình làm dự án này vào cuối tuần. Mình mua cặp Scosche HD65404A-WM1SD và bắt tay làm khung gắn loa y hệt đồ zin. Mình muốn chia sẻ thành quả này để người khác có thể tận dụng.

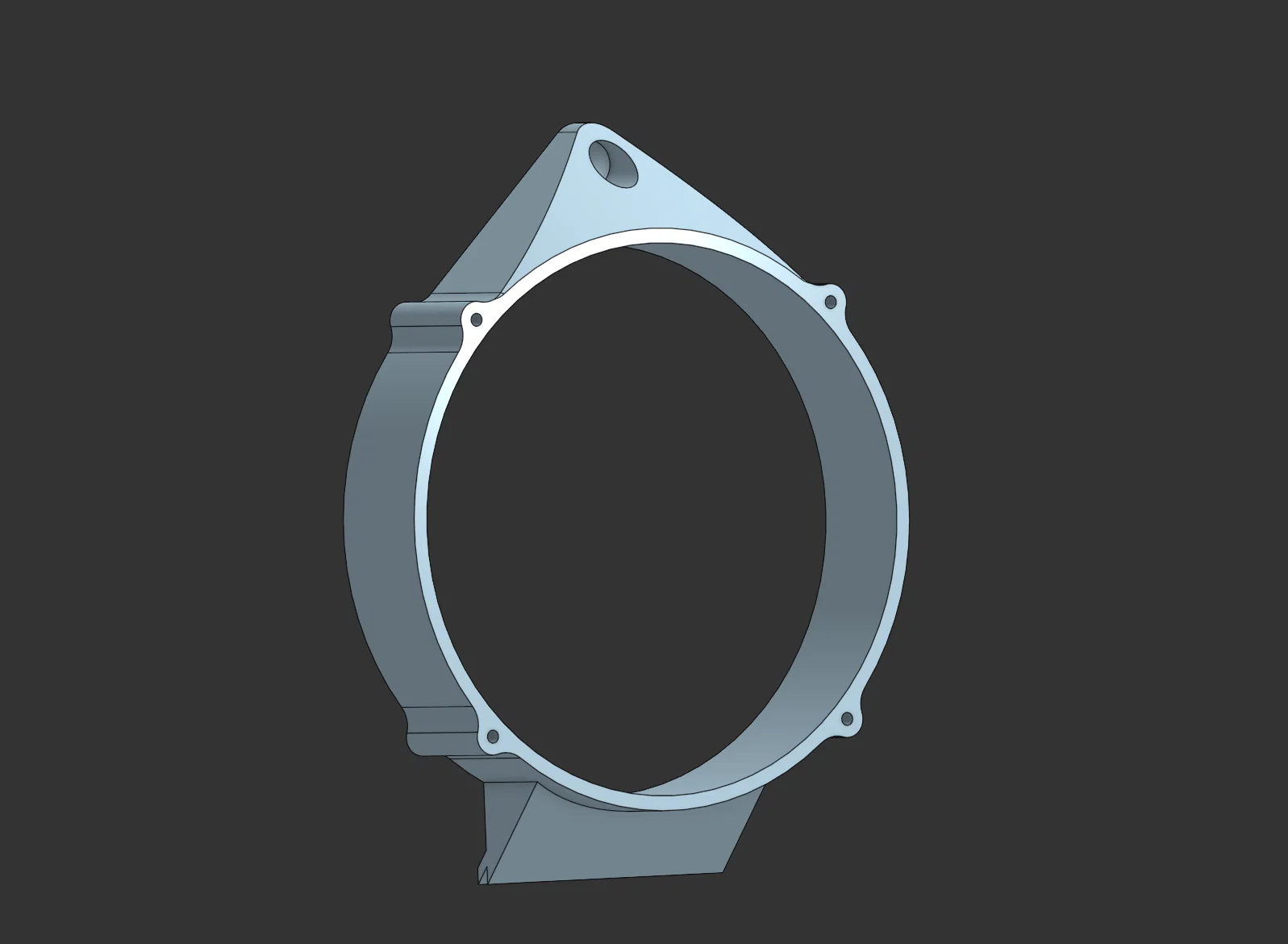

Hình học của mô hình cuối cùng

Về việc kỹ thuật ngược (Reverse engineering)

Nếu bạn mới tập tành, mình khuyên nên xem video của Zack Freedman về in 3D để mô phỏng linh kiện. Rất hữu ích đấy.

Tạo mẫu

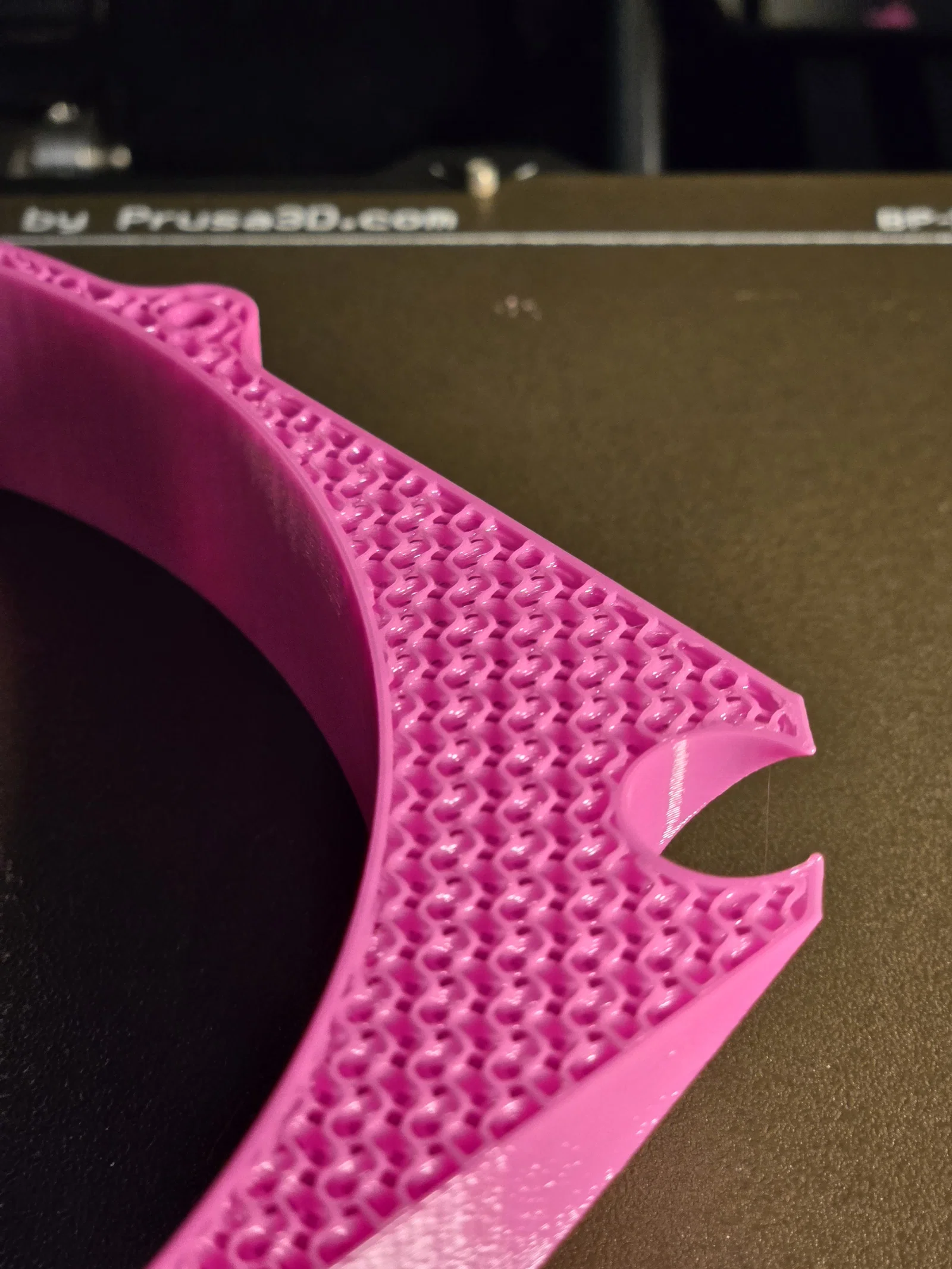

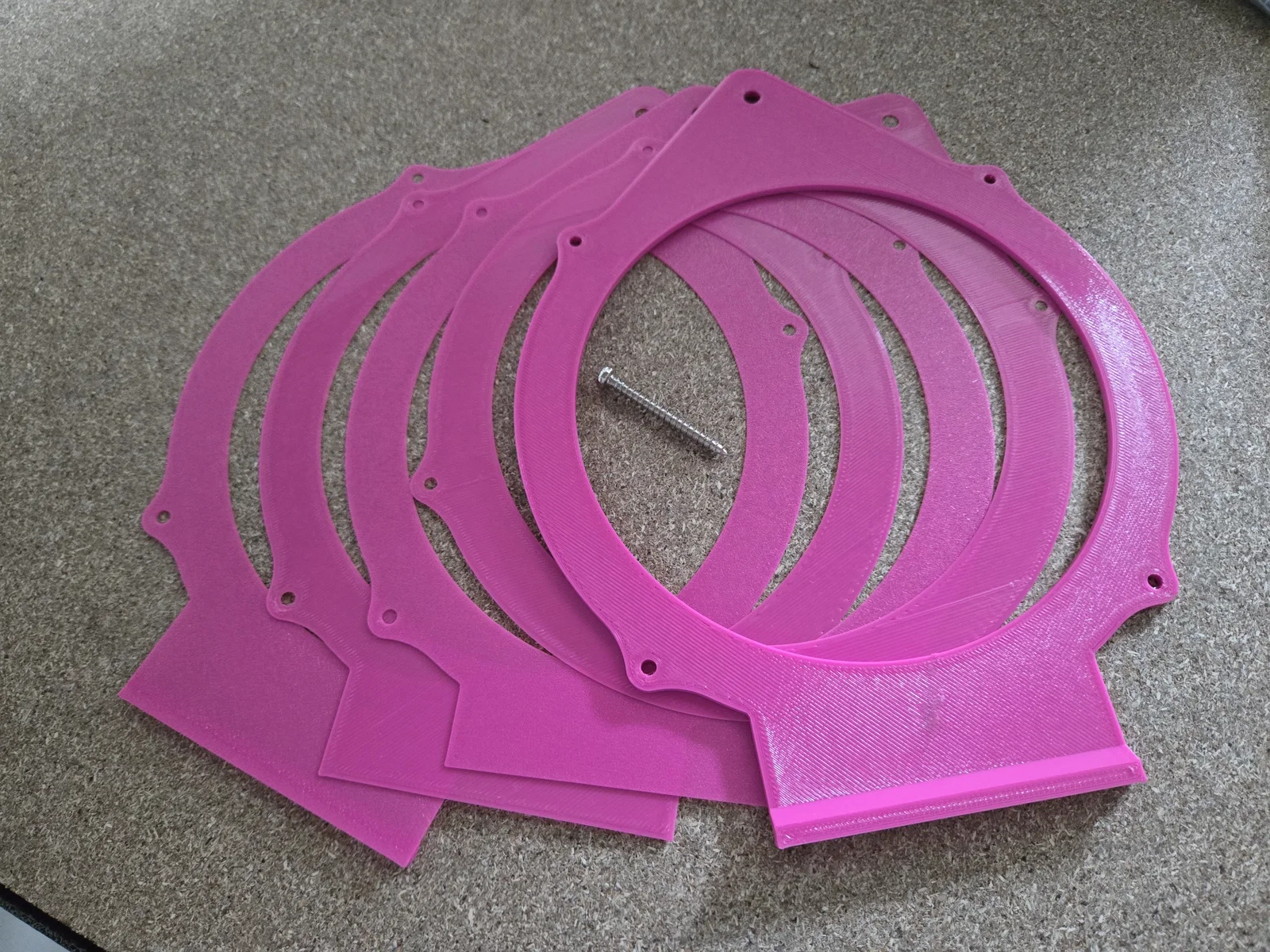

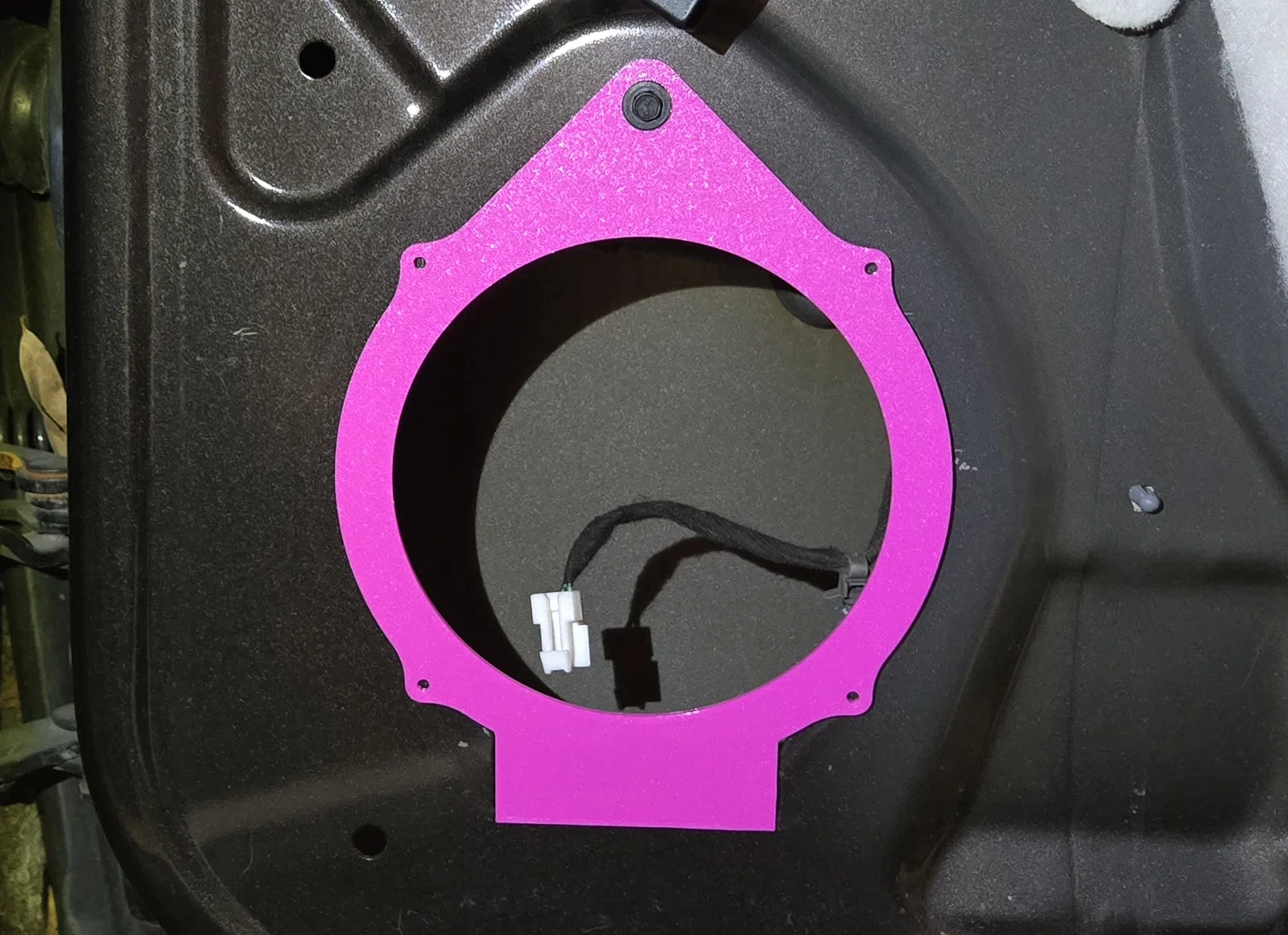

Sau vài lần in thử để kiểm tra lỗ ốc và khớp nối, mình đã in bản hoàn thiện. Việc thức dậy buổi sáng và thấy máy in đã hoàn tất thật sự giống như cảm giác quà Giáng sinh hồi nhỏ vậy.

PETG kêu cót két

Vặn ốc vào nhựa PETG nghe khá chói tai. Mình không rõ do thiết kế hay do đặc tính của PETG, nhưng các bạn hãy lưu ý bảo vệ tai nhé.

Đấu dây và kiểm tra

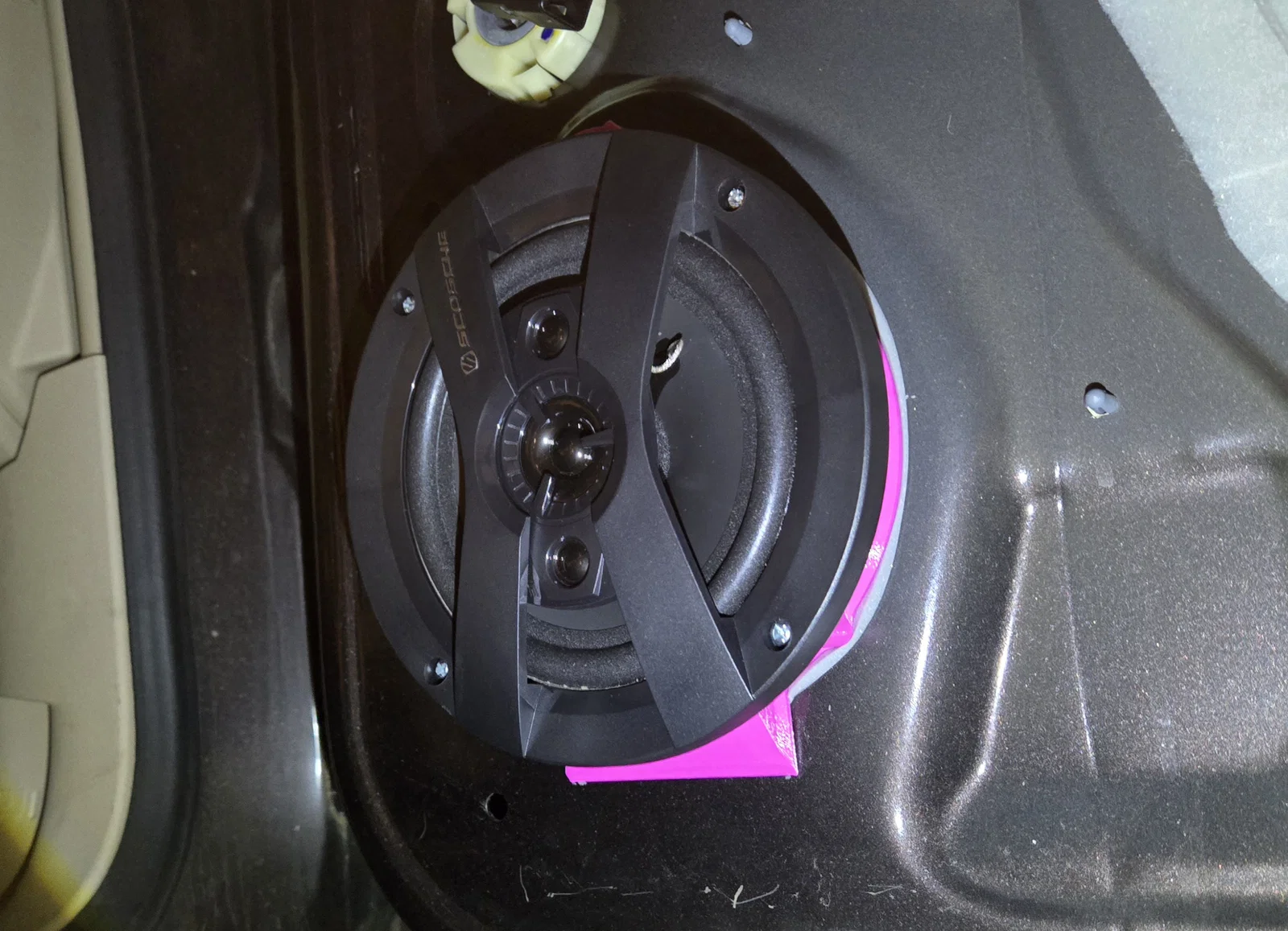

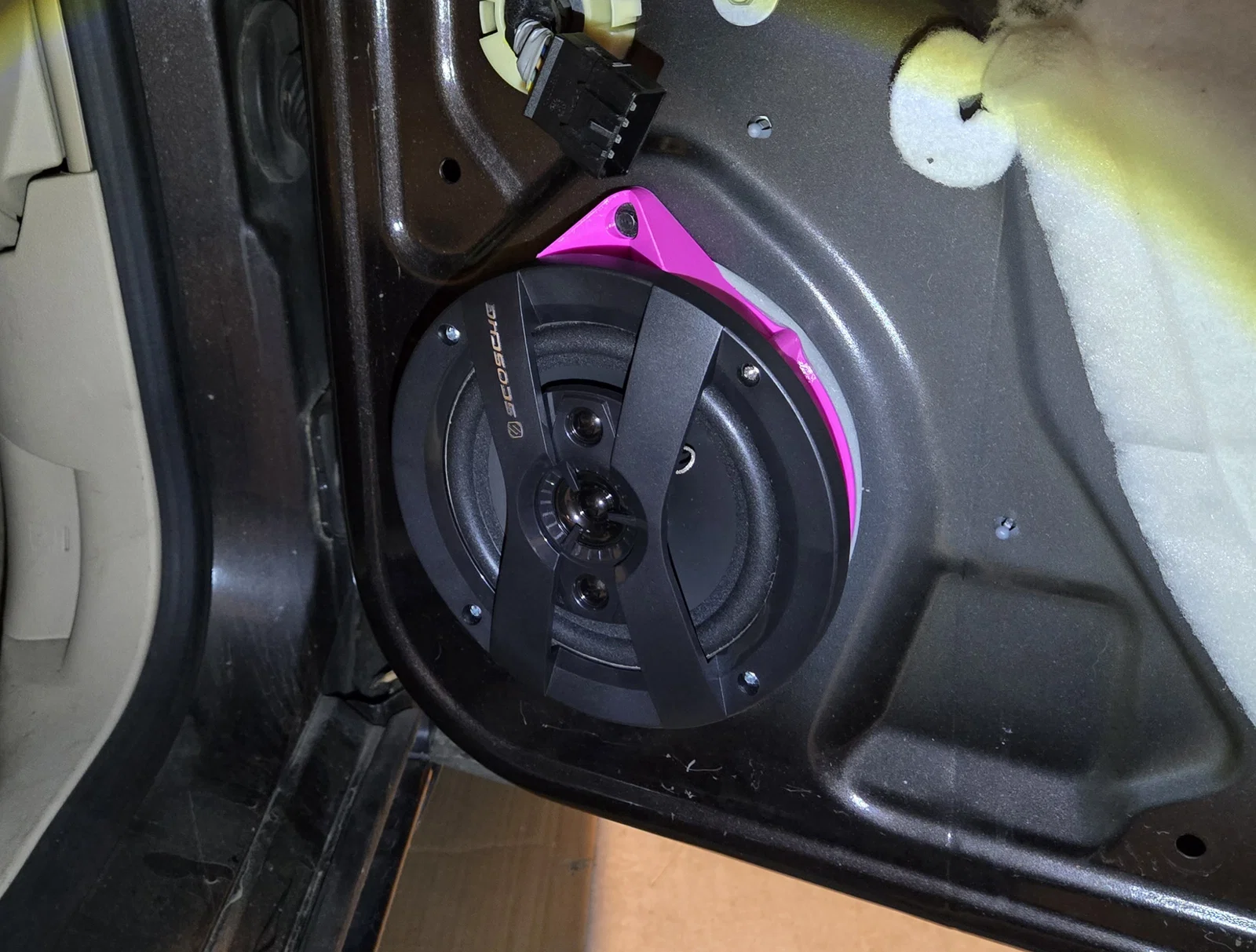

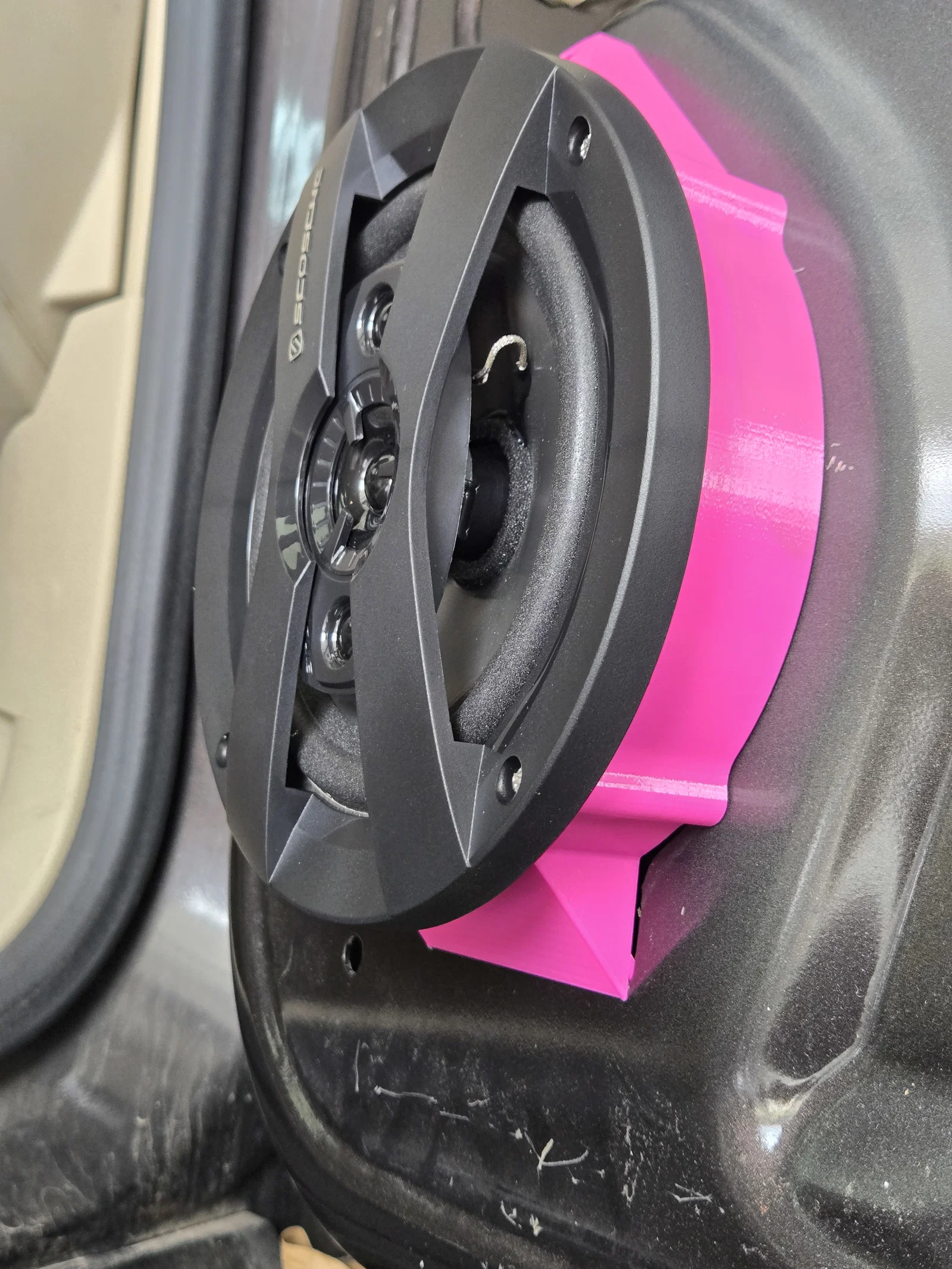

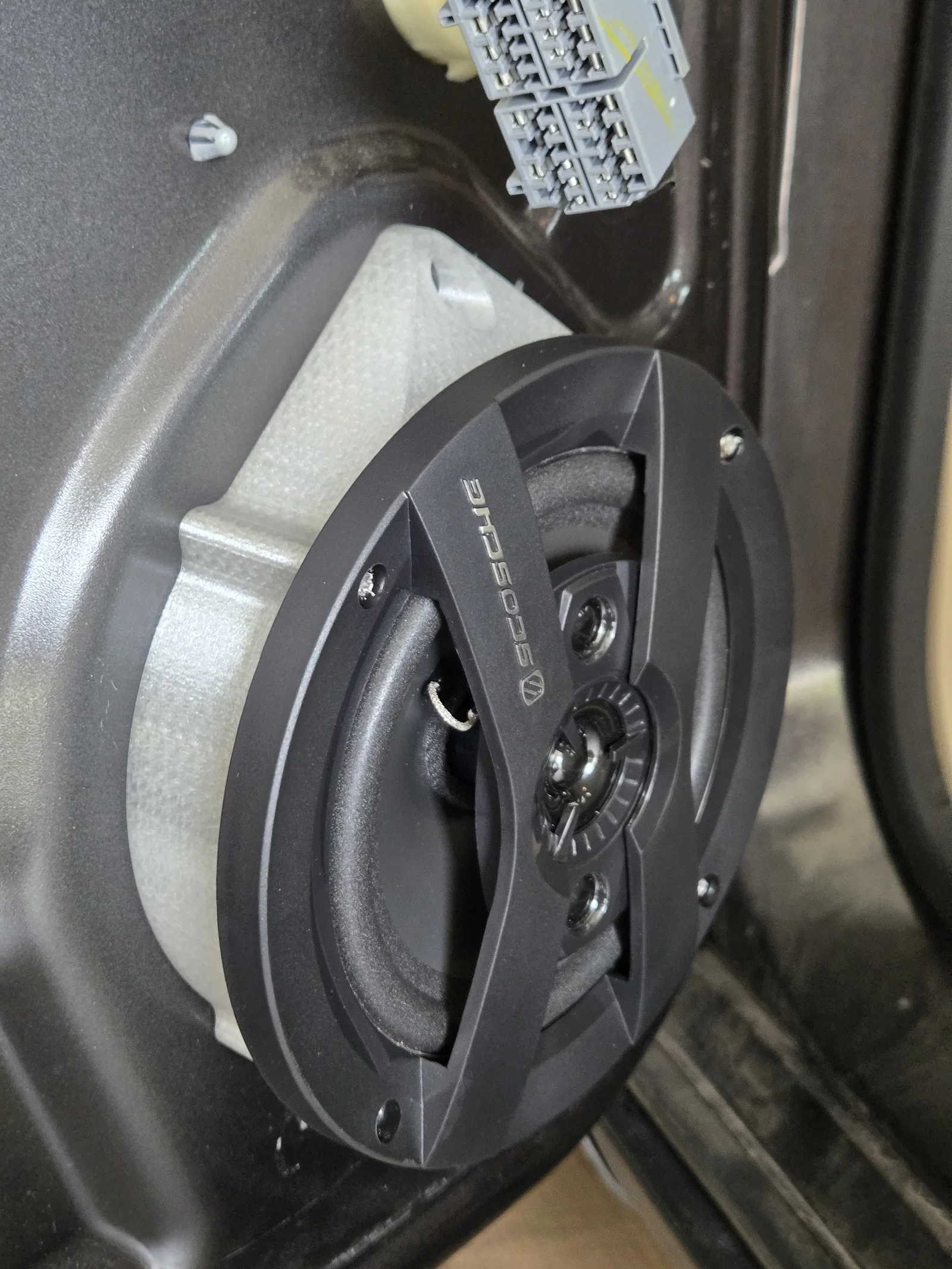

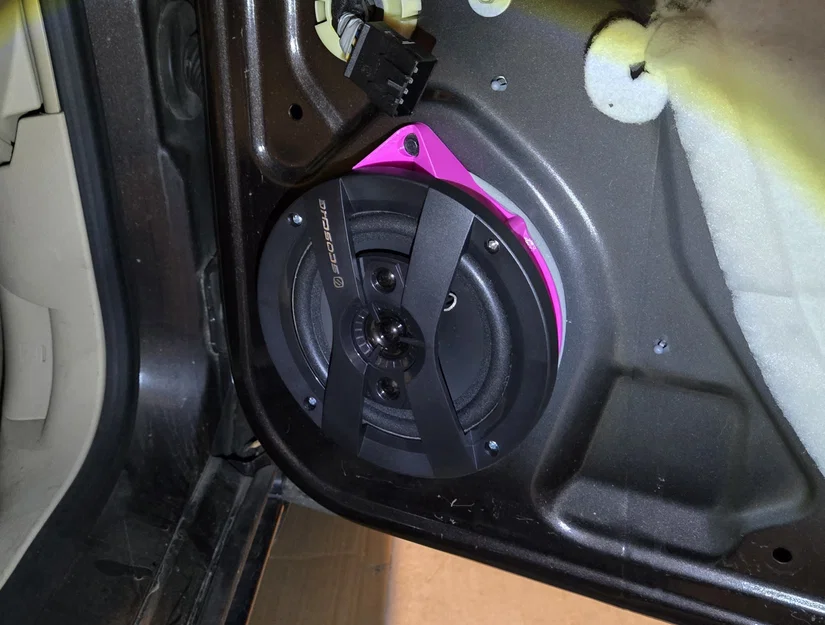

Mình dùng đầu nối, bấm dây, gắn vào loa và thử nhạc. Nhớ kiểm tra kỹ xem loa có bị ngược pha không bằng cách nhìn màng loa xem nó đang đẩy ra hay hút vào. Sau khi chỉnh lại thì âm thanh nghe rất đã, loa sau chắc phải ghen tị đấy.

Nghĩa địa bản thử nghiệm

Không hiển thị trong ảnh là một bản in lỗi do lỗ ốc quá nhỏ. Việc khoan lại lỗ khá khó vì góc nghiêng 45 độ nên mình quyết định in lại cho chắc.
