Bộ dẫn hướng cắt góc 45 độ kirikumuki cho cưa Nhật Bản

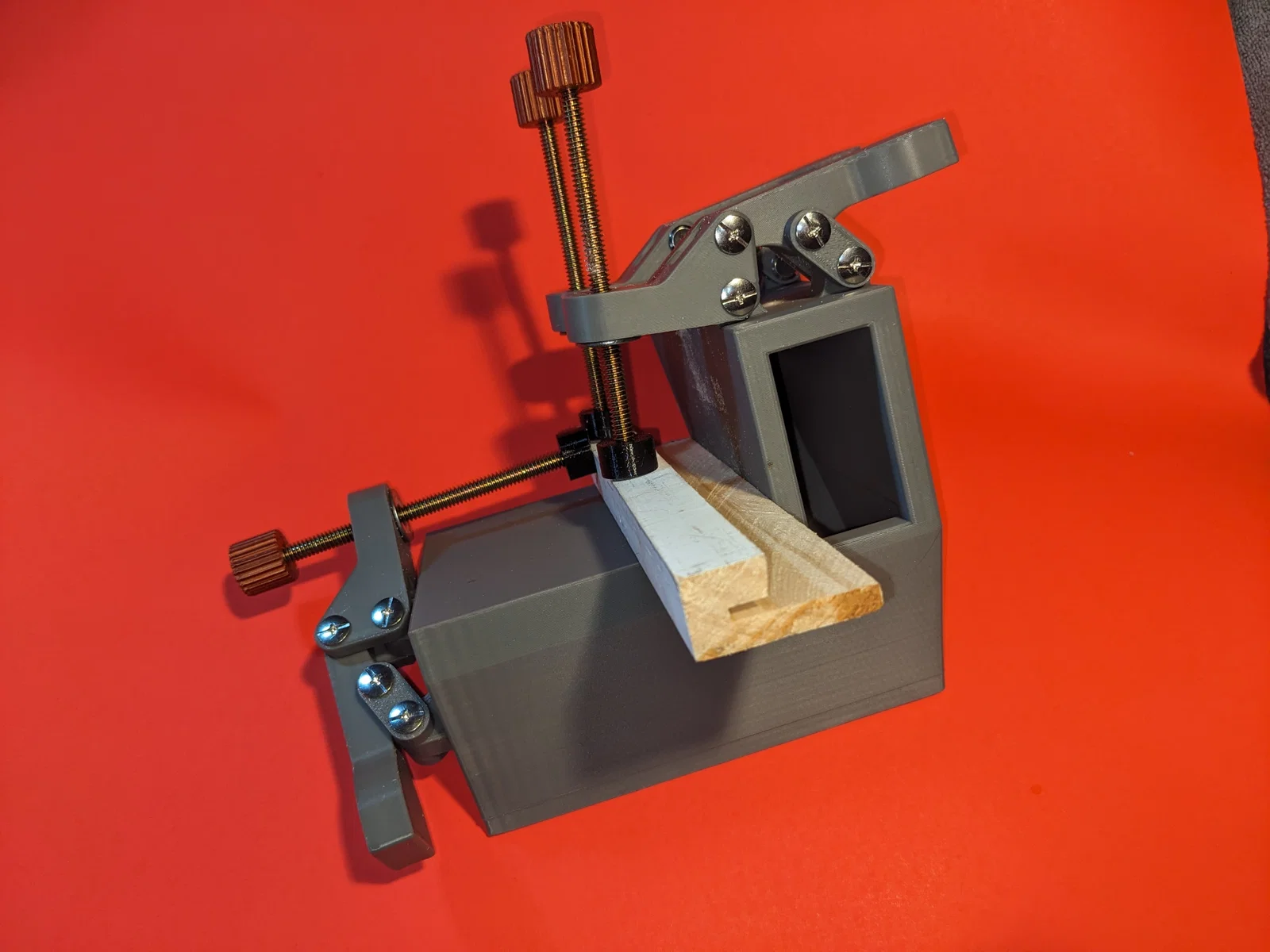

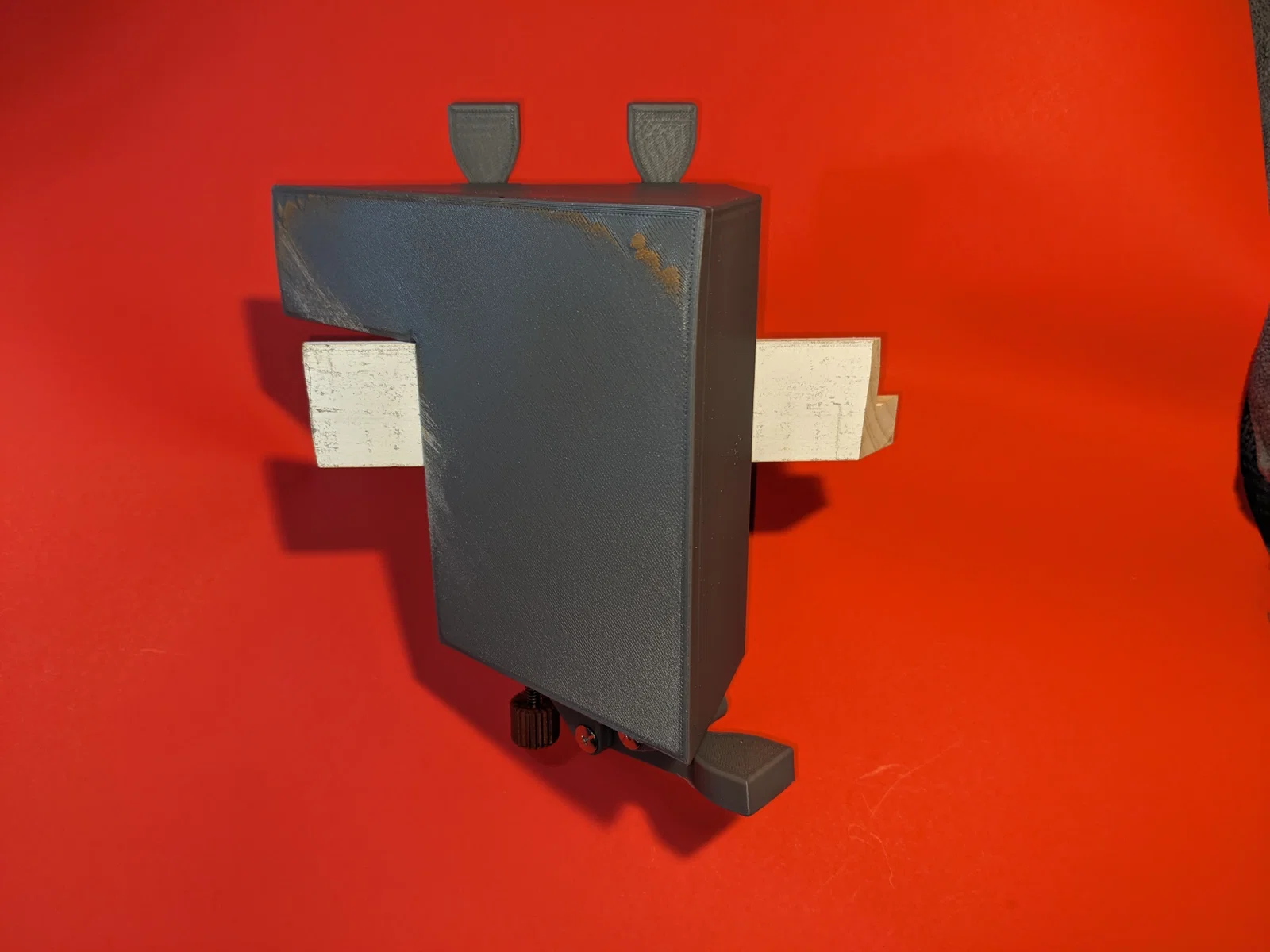

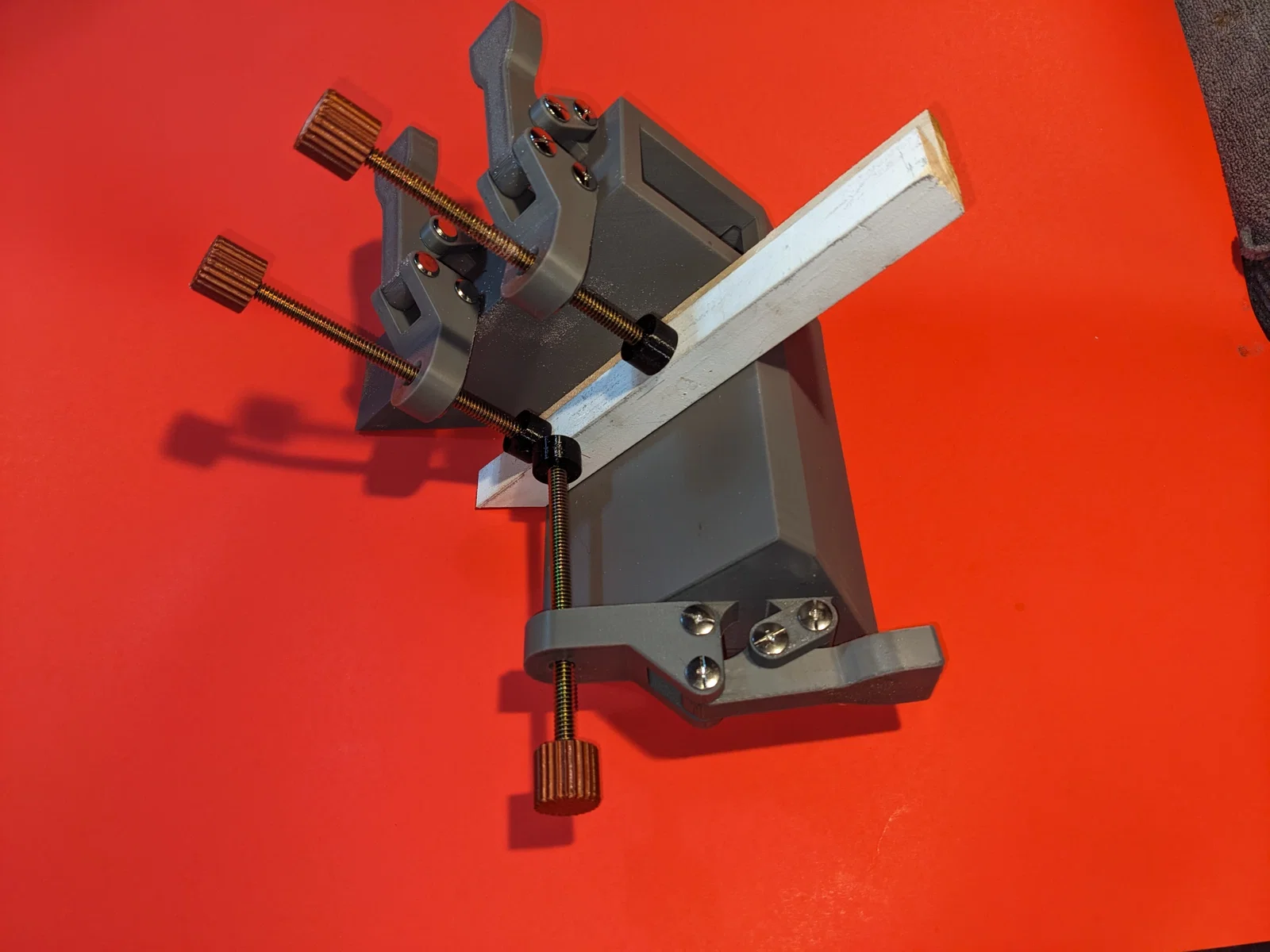

Đây là bộ hướng dẫn cắt góc 45 độ (miter joint) cho gỗ, hỗ trợ kích thước lên đến 2x4 inch (kích thước thực 1.5x3.25 inch). Dụng cụ này sử dụng khóa gài (toggle clamps) để cố định vào gỗ, tạo bề mặt dẫn hướng chính xác cho cưa kéo cắt phẳng (flush-cut pull saw).

Thiết kế này hiện có sẵn trên Onshape.

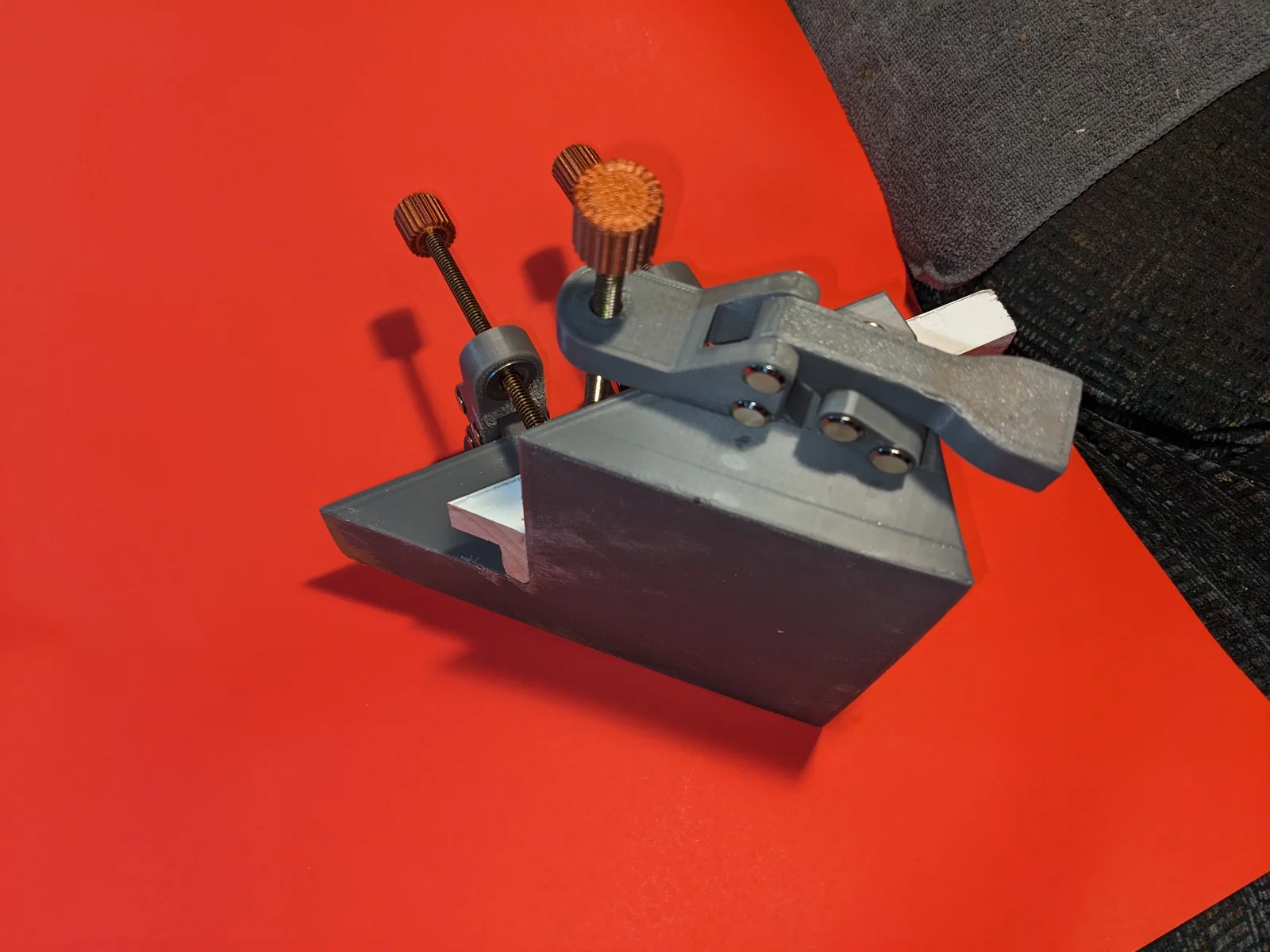

Tôi đã dùng thanh ren 1/4-20x4 và t-nut, nhưng bạn hoàn toàn có thể thay đổi tùy theo linh kiện mình có sẵn. Phần đệm chân nên in bằng nhựa TPU, còn các bộ phận khác dùng nhựa gì cũng được. Núm vặn và đệm chân chỉ cần vặn ren vào mà không cần khóa cố định. Bạn chỉ nên dùng lực nhẹ khi gài khóa, vì chúng chỉ đóng vai trò giữ dụng cụ đúng vị trí chứ không chịu lực lớn. Các khớp xoay của khóa gài sử dụng ốc vít binding post M4 x 24mm. Bạn có thể dễ dàng thay đổi kích thước lỗ để dùng chốt dowel 4mm hoặc các loại ốc vít khác.

Nếu bạn cần cắt các phôi không đối xứng (ví dụ như khung có rãnh rabbet), tốt nhất bạn nên in thêm một phiên bản đối xứng.

Tôi thấy bộ này hoạt động rất ổn sau vài lần làm quen. Hai lần thử đầu hơi lệch một chút nhưng đến lần thứ ba thì mọi thứ đều chuẩn. Mặc dù đây là thiết kế nguyên bản của tôi, tôi có tham khảo khoảng cách trục xoay từ thiết kế của Funi.
