Bộ chuyển đổi ống dẫn khí 100mm cho hệ thống lọc Core One

Remix từ Bộ chuyển đổi Mag-Mate cho hệ thống lọc khí C1 Advanced Filtration Tác giả starz91_470184

Tác giả jabdoa_4397802

Lượt tải
1
Lượt thích
1
Lượt coi
50
Tải tất cả (.zip)· 2 file · 1,5 MB· 1,5 MB

File 2 1,5 MB

  • AFS_Adapter_1779990321.stlSTL · 1,1 MB
  • duct_100mm_AFS_1779990322.stlSTL · 353,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#387955
Danh mục
Máy In 3D
Ngày đăng

Mô tả

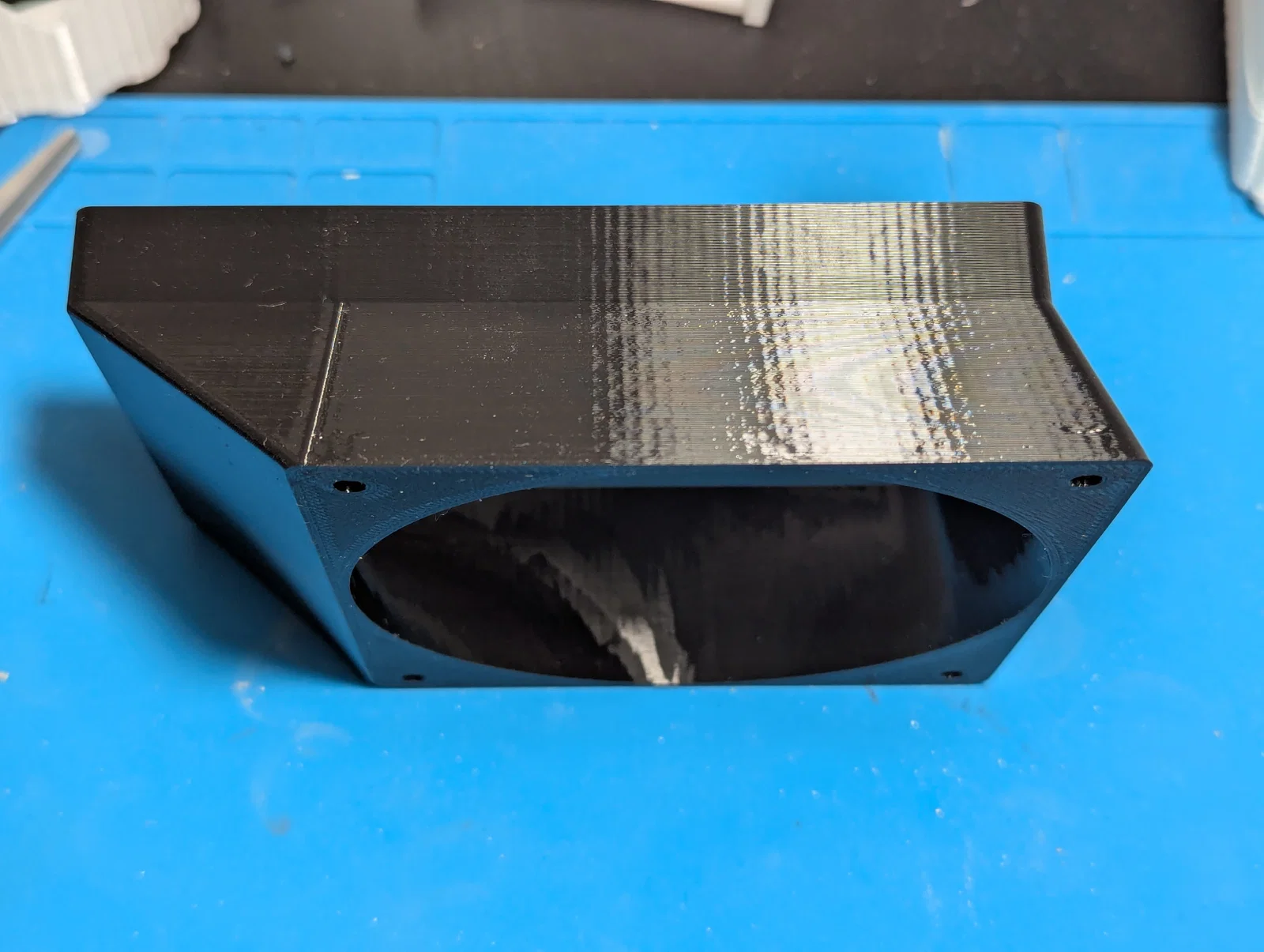

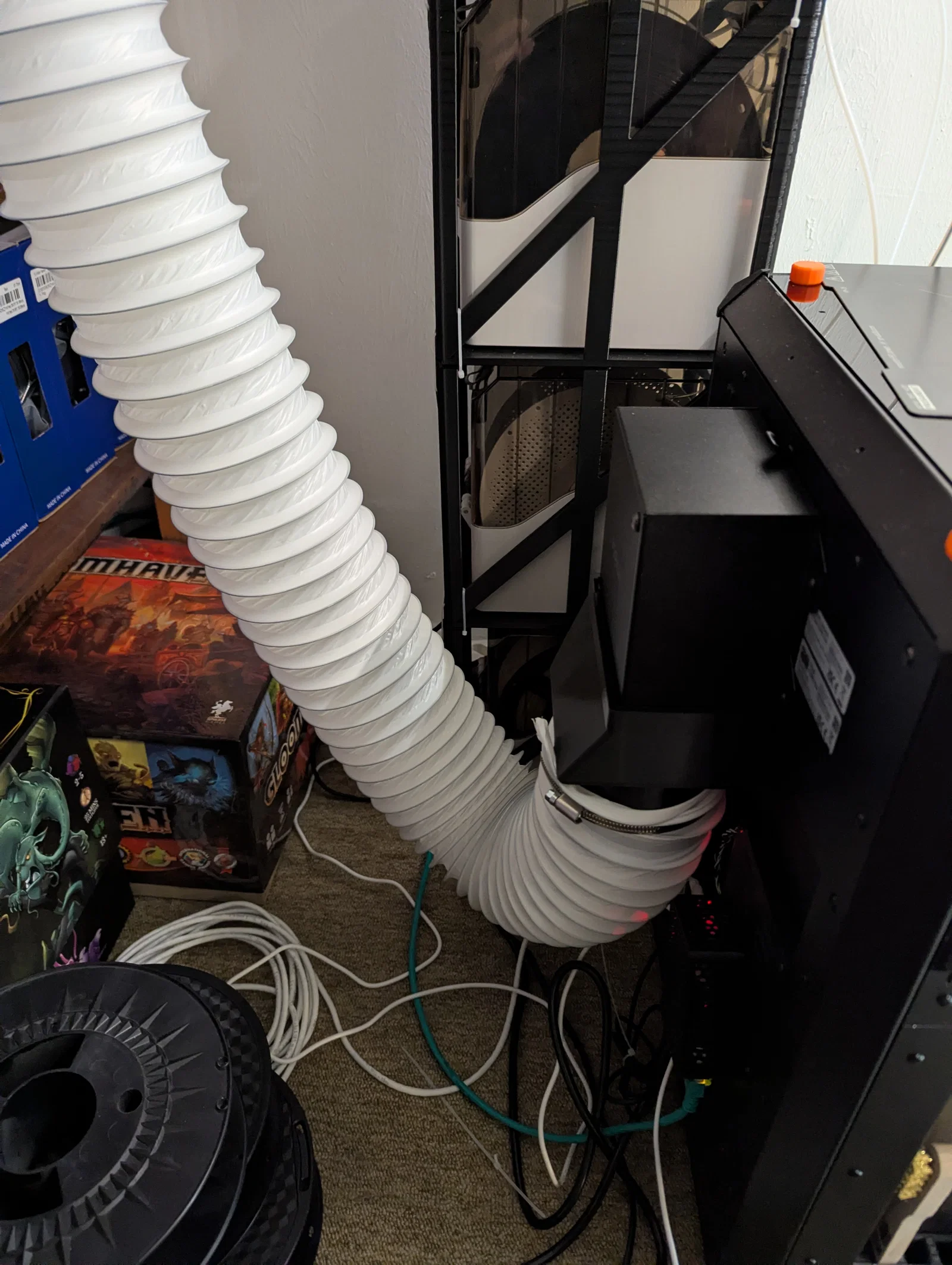

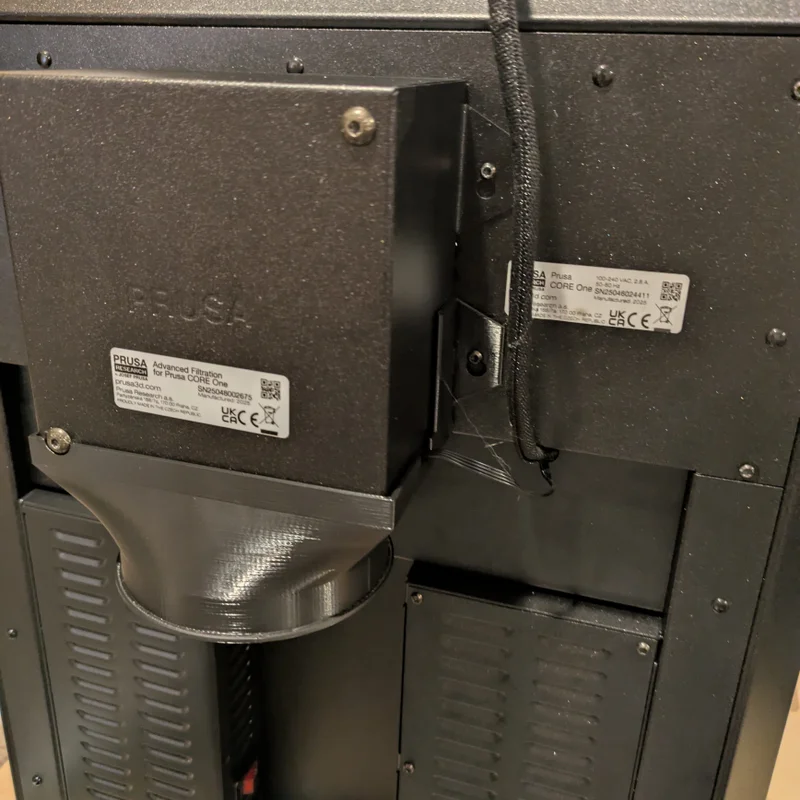

Mình rất thích hệ thống lọc không khí cao cấp (AFS). Nó hoạt động cực kỳ hiệu quả trong việc giảm bớt mùi khó chịu. Tuy nhiên, do máy in của mình đặt trong văn phòng nhỏ nên mình không an tâm lắm khi in các loại nhựa như ABS hay ASA. Mẫu thiết kế này cho phép bạn gắn ống dẫn khí 100mm vào AFS để đẩy khí thải ra bên ngoài.

Mình khuyên bạn nên in bằng chất liệu PETG hoặc loại nhựa nào cứng cáp hơn. Dùng PLA cũng ổn.

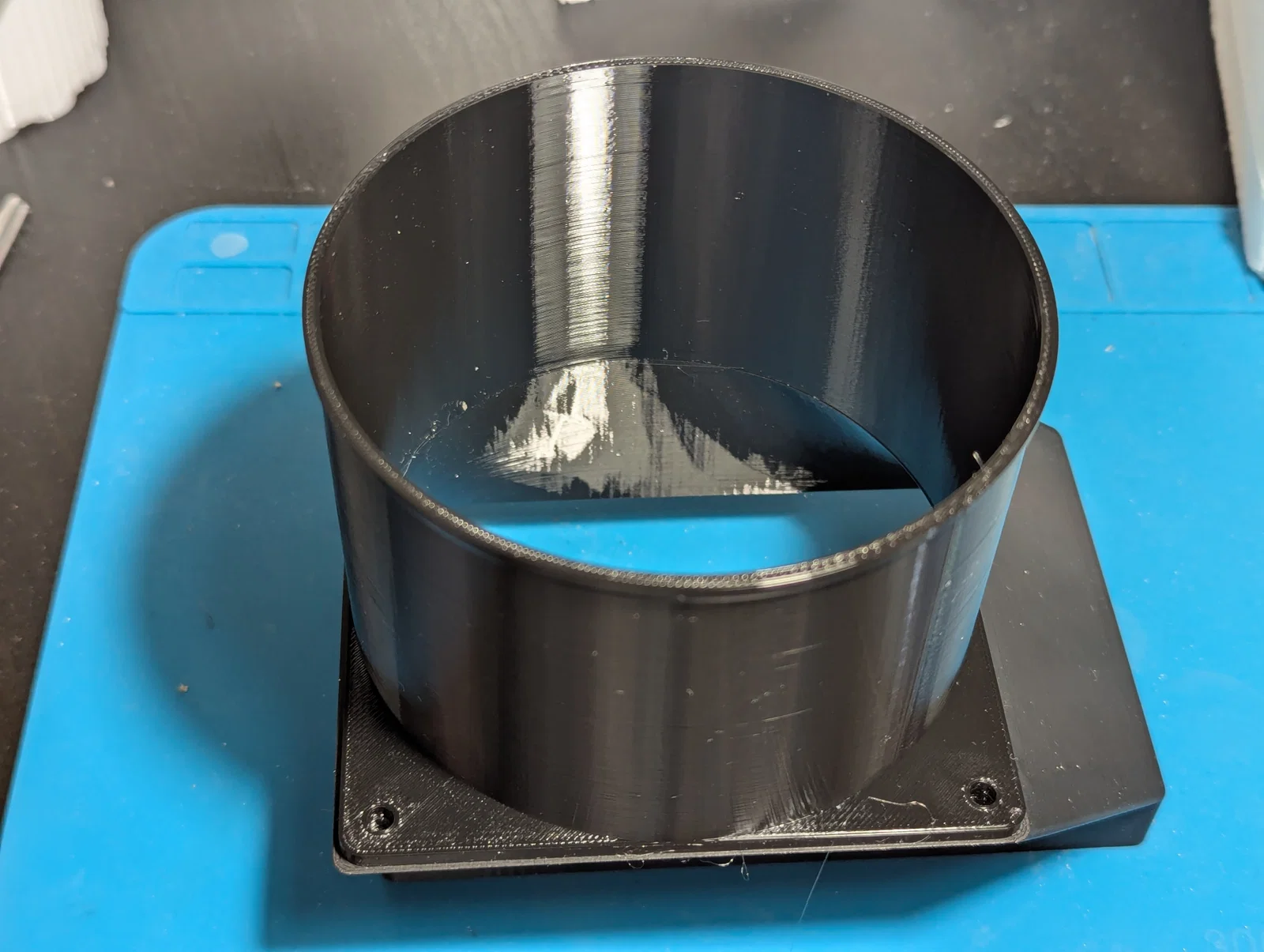

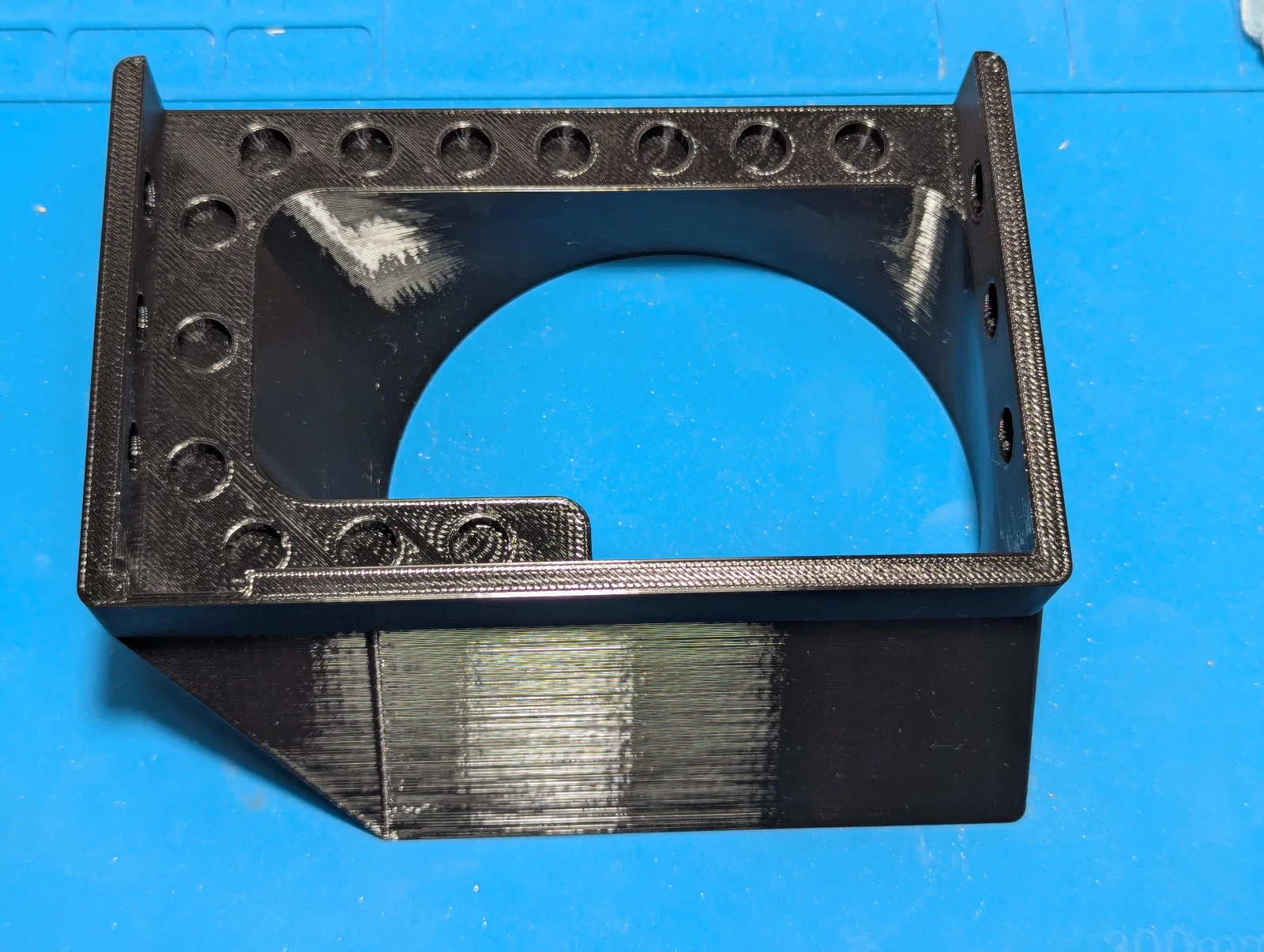

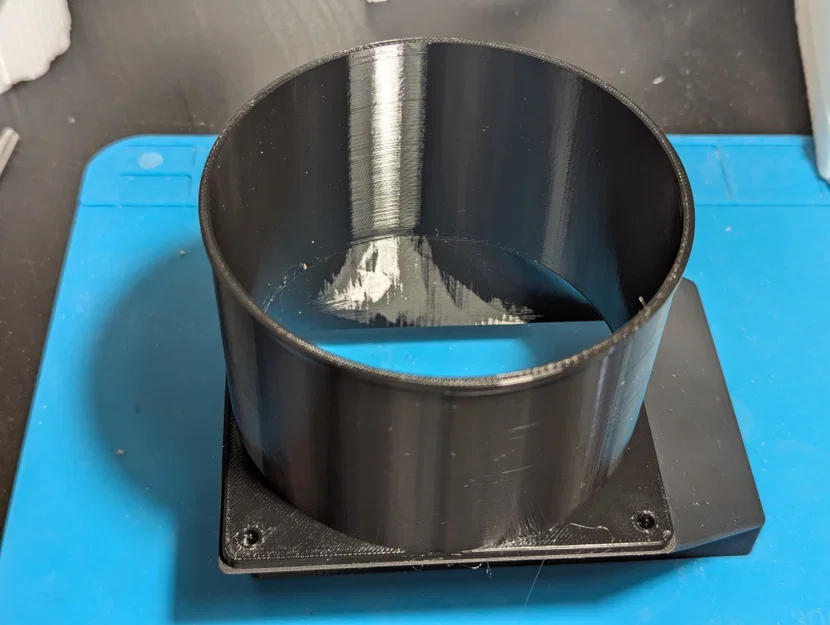

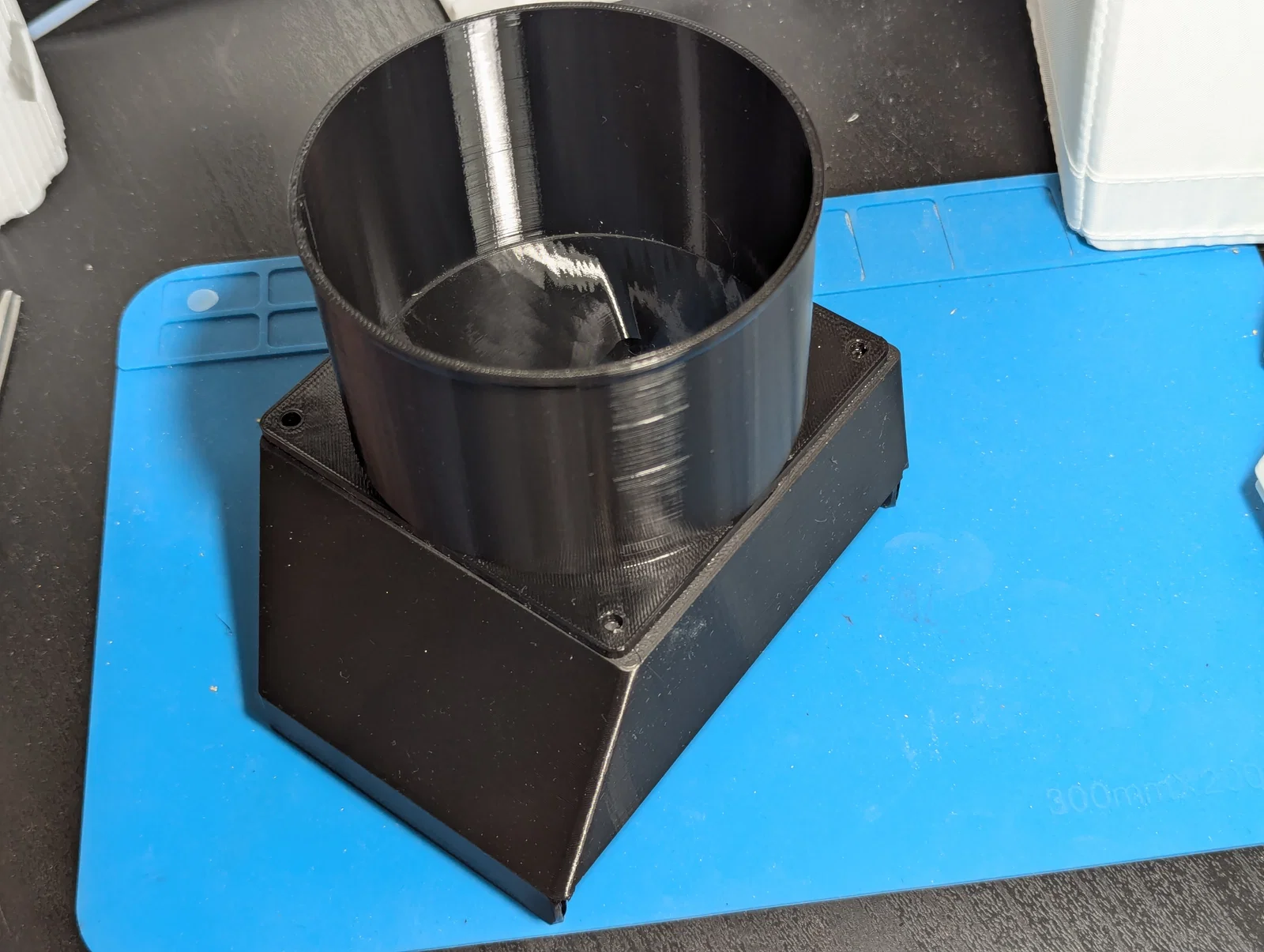

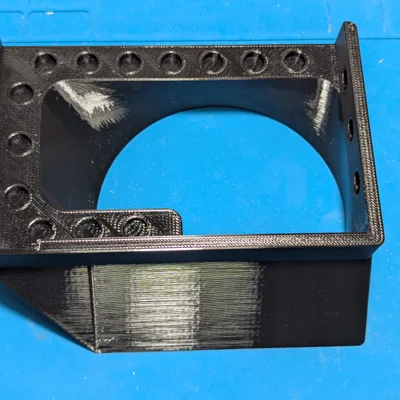

Phần này dùng nam châm 8x3mm. Bạn cần khoảng 6-8 viên, nhưng mình đã thiết kế dư chỗ để gắn thêm nếu lực hút chưa đủ mạnh. Để ghép hai phần lại với nhau, bạn cần bốn ốc cấy nhiệt (heat set inserts) M3 và bốn ốc vít M3.

Danh sách vật liệu (BOM):

  • 6 đến 8 viên nam châm 8x3mm
  • 4 ốc cấy nhiệt M3 (độ dài không quan trọng; nếu mua mới thì chọn loại 6mm)
  • 4 ốc vít M3 (độ dài từ 6 đến 15mm)

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
1,5 MB
File lớn nhất
1,1 MB
