Giá nóc Unistrut cho Ford Transit từ 2015 trở lên

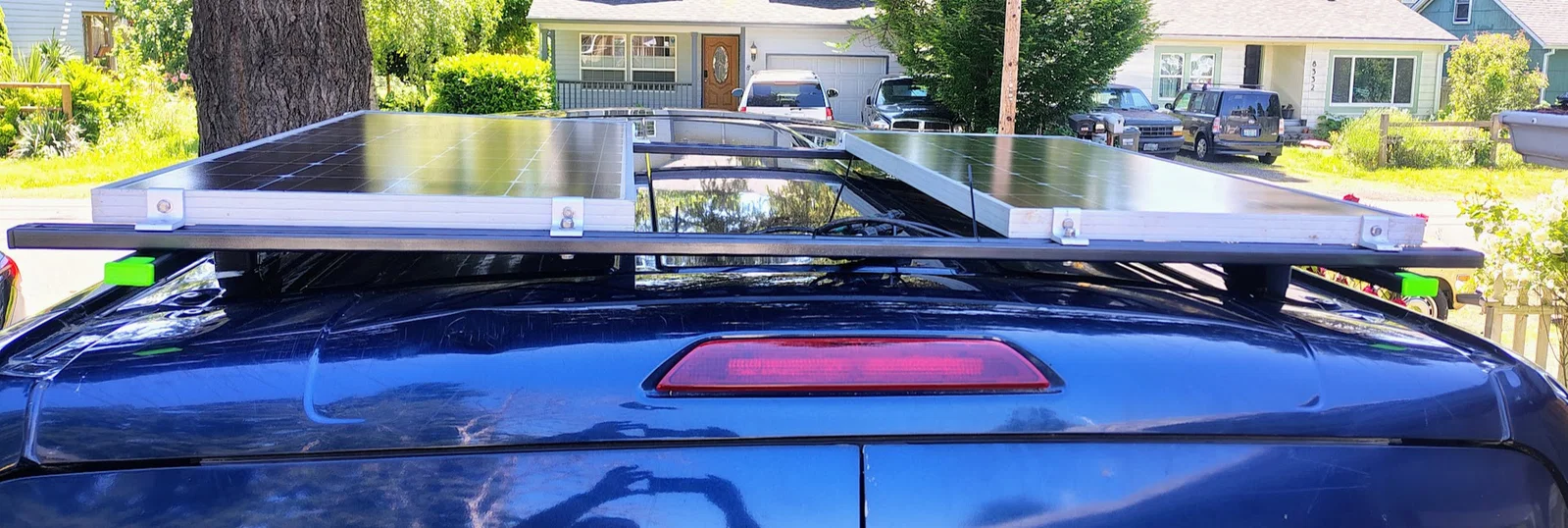

Tôi cần một bộ giá nóc để gắn cặp tấm pin năng lượng mặt trời lên chiếc Ford Transit 2017 (thân trung, chiều dài tiêu chuẩn 148 inch) và đã tận dụng một ít thanh Unistrut loại nửa chiều cao còn thừa từ dự án trước. Giá nóc được gắn vào các lỗ ren có sẵn trong cấu trúc mái xe, vốn nằm ẩn dưới các nút bịt trên vỏ mái. Bộ giá này chỉ dành cho cặp lỗ phía sau, ngay trước cửa hậu; mặc dù các chân giá có thể hoạt động tốt cho các vị trí phía trước nhưng tôi chưa thử nghiệm. Các tệp STEP đã được cung cấp để bạn dễ dàng tùy chỉnh trong các phần mềm CAD chuyên nghiệp, nếu dùng Meshmixer thì bạn phải tự xử lý nhé. Các khối chân đế tách rời với các miếng đệm góc, lý do cần miếng đệm là vì bề mặt mái tại các điểm gắn bị nghiêng. Tôi đã dùng độ nghiêng 5 độ, tuy chưa hoàn hảo lắm nhưng vẫn đủ dùng, bạn có thể thử điều chỉnh lên 5.5-6 độ nếu muốn chính xác hơn. Các miếng đệm tách rời giúp dùng chung một loại khối cho cả hai bên trái và phải, đồng thời có thể dùng làm gioăng nếu in bằng nhựa TPU. Ngoài ra còn có các miếng đệm góc, tôi làm ra chúng để giữ cho các thanh ngang thẳng hàng khi lắp ráp, nhưng không bắt buộc phải có. Các thanh Unistrut dọc được bắt vít xuyên qua chân đế và miếng đệm vào mái xe, còn các thanh ngang được bắt vào thanh dọc, nên hãy chọn loại ốc vít chất lượng tốt với vòng đệm đủ lớn để không bị trượt qua khe của thanh ray. Các bu lông cần thiết để gắn vào mái là loại M8-1.25 dài 80mm, kèm vòng đệm có đường kính ngoài 25mm. Tôi đã sử dụng keo 3M 5200 dưới mặt đáy của miếng đệm, giữa chân đế với miếng đệm, và cả dưới đầu bu lông cùng vòng đệm để tăng cường khả năng chống thấm, giúp yên tâm hơn khi sử dụng.
