Bộ giữ nắp ổ đĩa nam châm cho GoldStar 3DO

Giới thiệu

Đây là giải pháp tận dụng khung kim loại của ổ đĩa quang để gắn lại nắp ổ đĩa cho máy GoldStar 3DO GDO-101M, giúp máy trông thẩm mỹ hơn sau khi bạn đã tháo ổ đĩa gốc để lắp ODE.

Linh kiện

• Các chi tiết in 3D
• 2x ốc vít và đai ốc M3 để lắp phần bên trong
• 4x nam châm tròn đường kính 4mm, độ dày tối đa 4mm

In ấn

In theo chiều hướng được cung cấp. Không bắt buộc phải dùng support.

Lắp đặt

Nhét HAI cục nam châm vào các lỗ trên mặt trong của chi tiết INSIDE và dùng băng dính dán cố định lại.

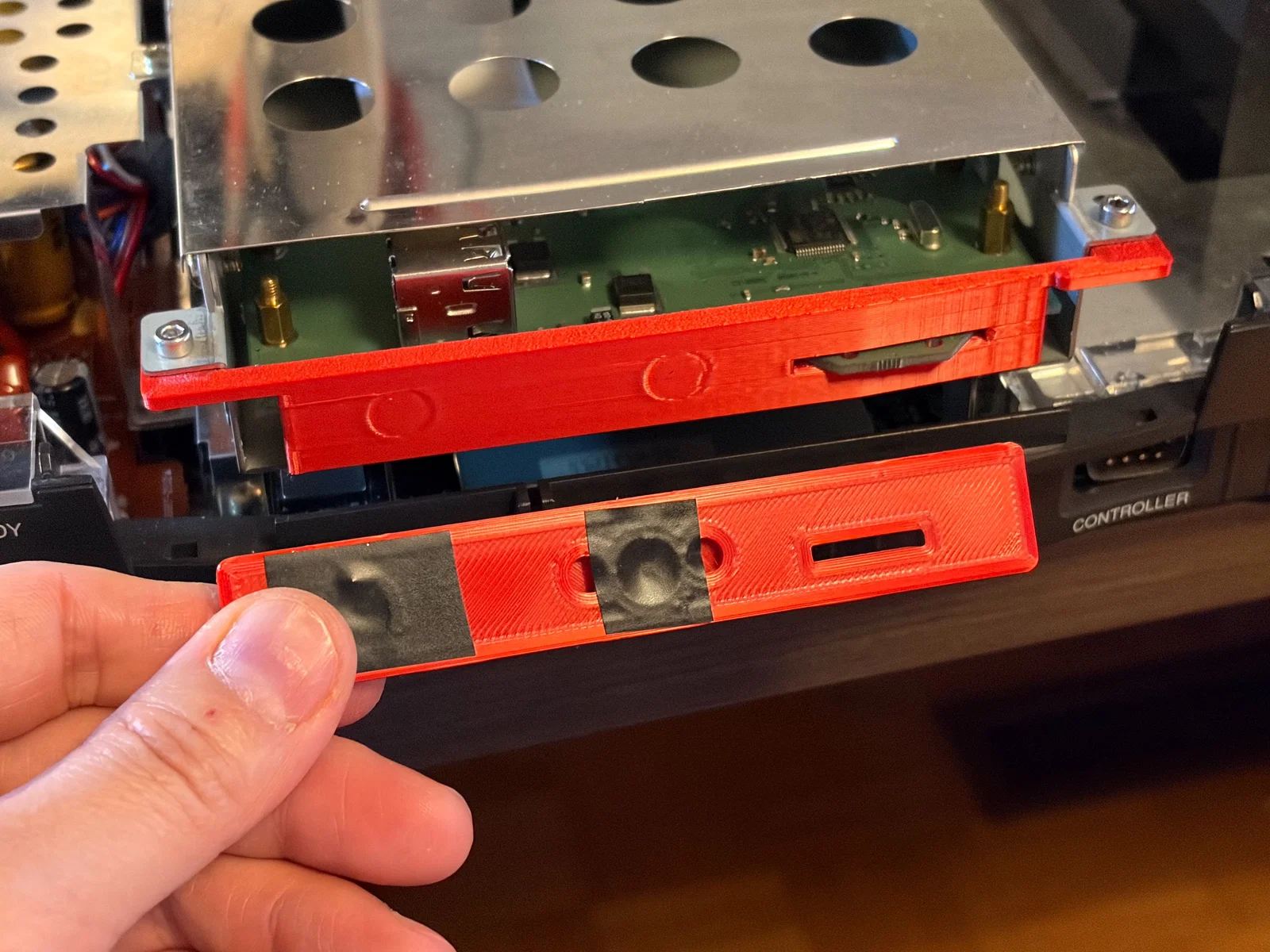

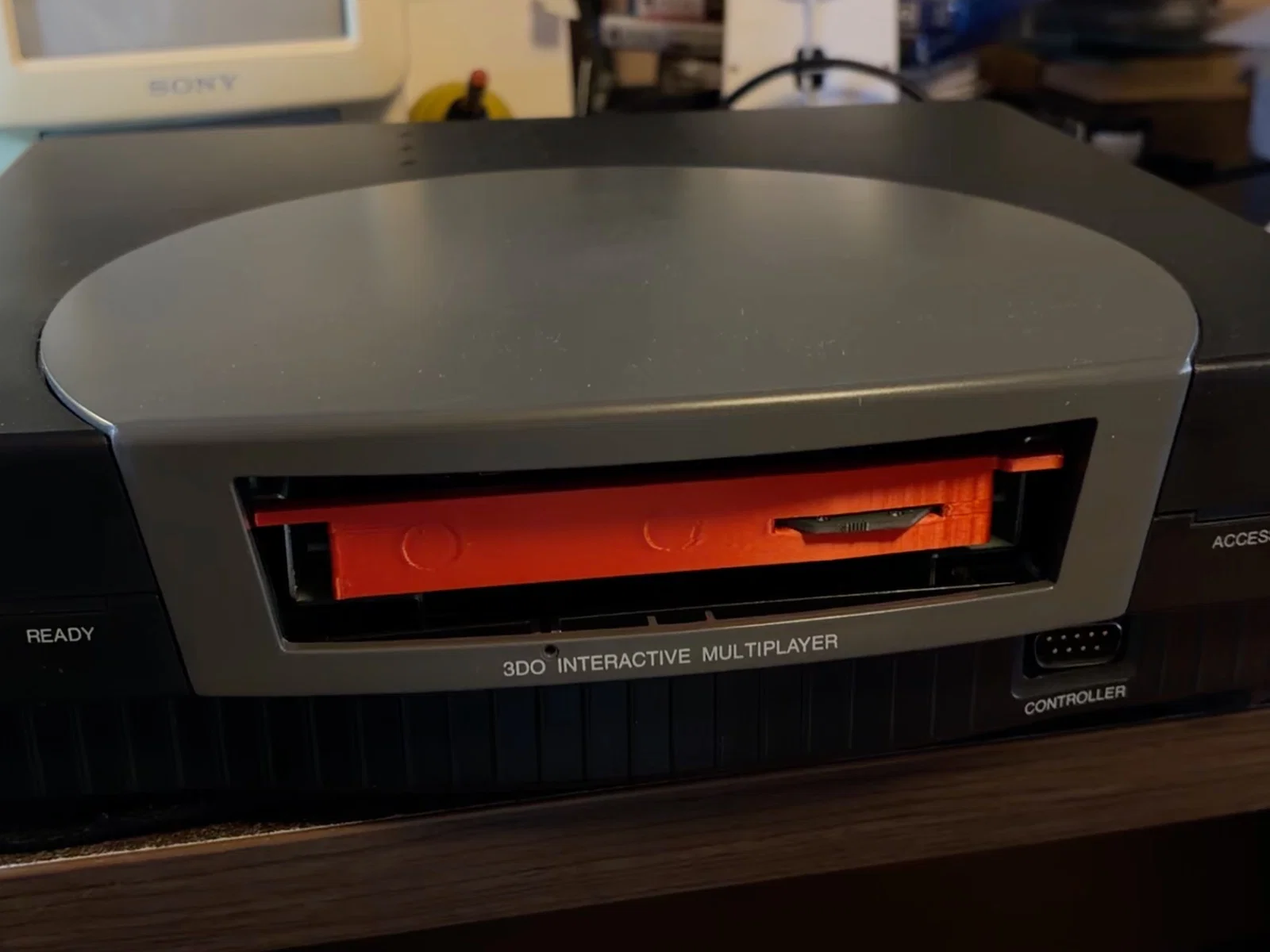

Lắp chi tiết INSIDE như hình minh họa. Mẫu này sẽ không cấn khi dùng với thiết bị MNEMO ODE phiên bản gắn ngoài, tuy nhiên bạn sẽ cần tháo nắp cửa ra nếu muốn cắm USB.

Đặt các cục nam châm còn lại lên chi tiết INSIDE để canh đúng chiều cực, sau đó lắp chúng vào chi tiết OUTSIDE và dán băng dính cố định. Thử gắn khớp để đảm bảo nó hít chặt.

Lắp chi tiết OUTSIDE vào mặt sau của nắp cửa ổ đĩa. Lưu ý rằng các lỗ phải hướng về phía nắp cửa.

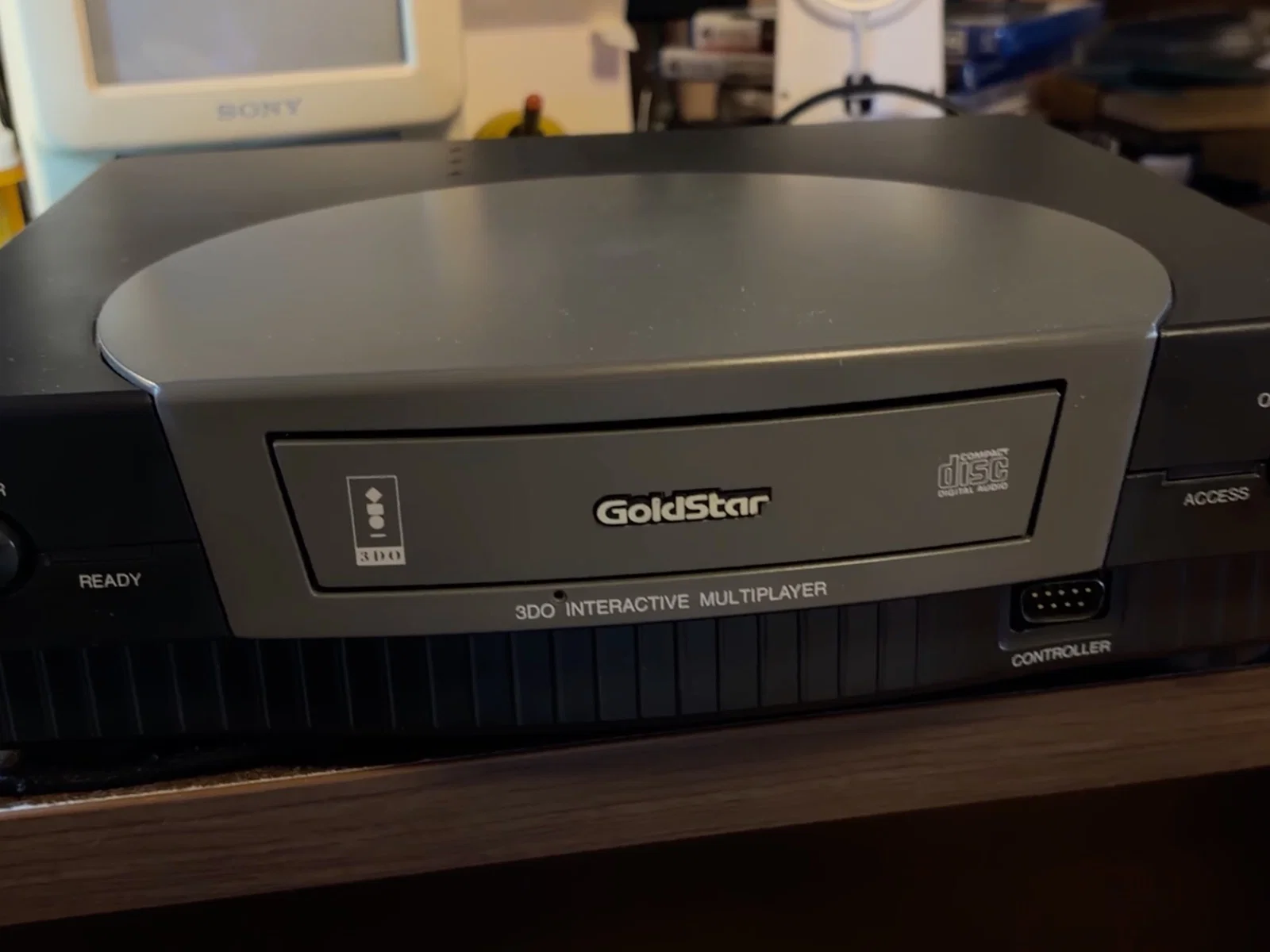

Đóng nắp vỏ máy lại, sau đó gắn nắp cửa vào.

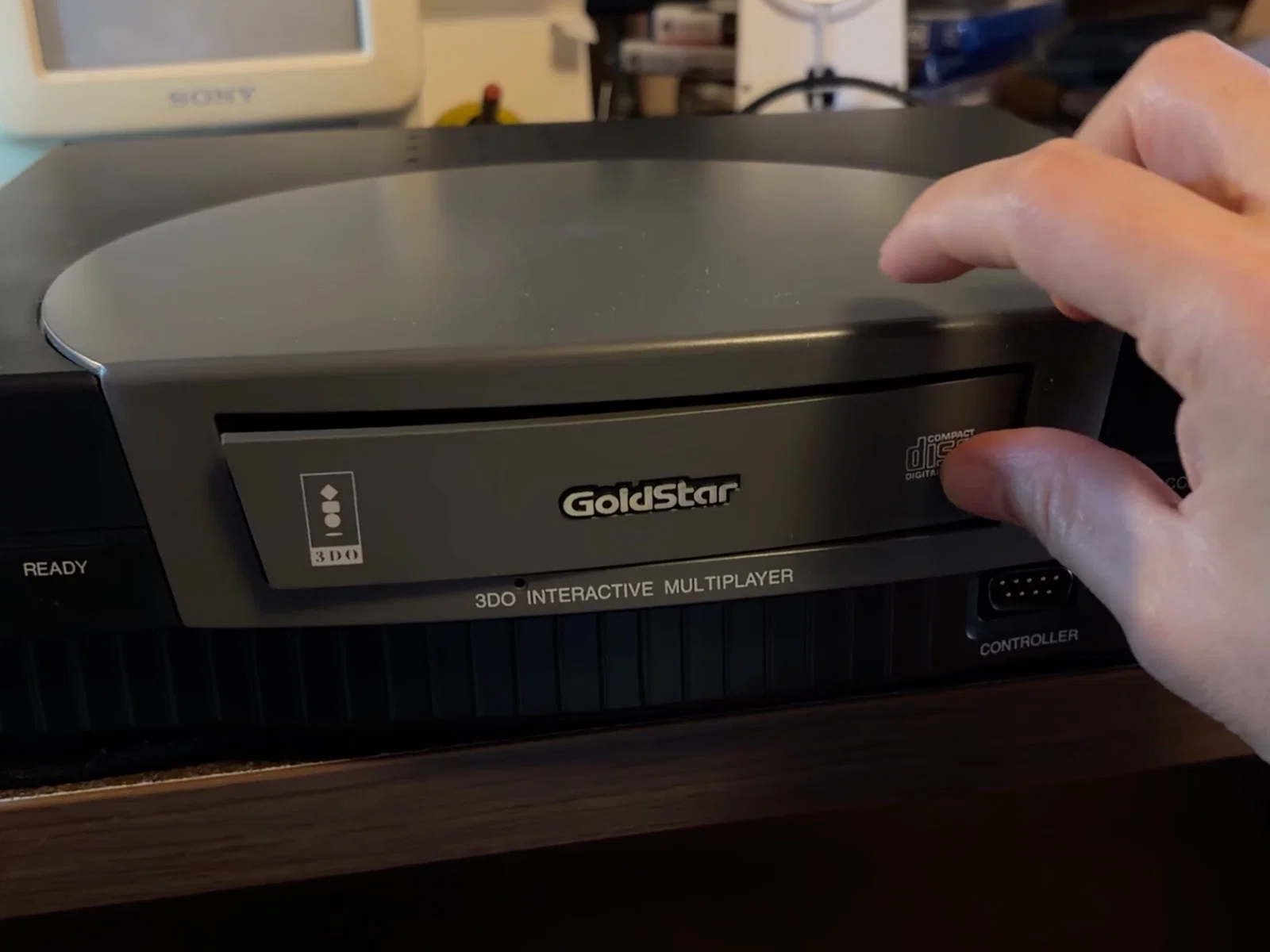

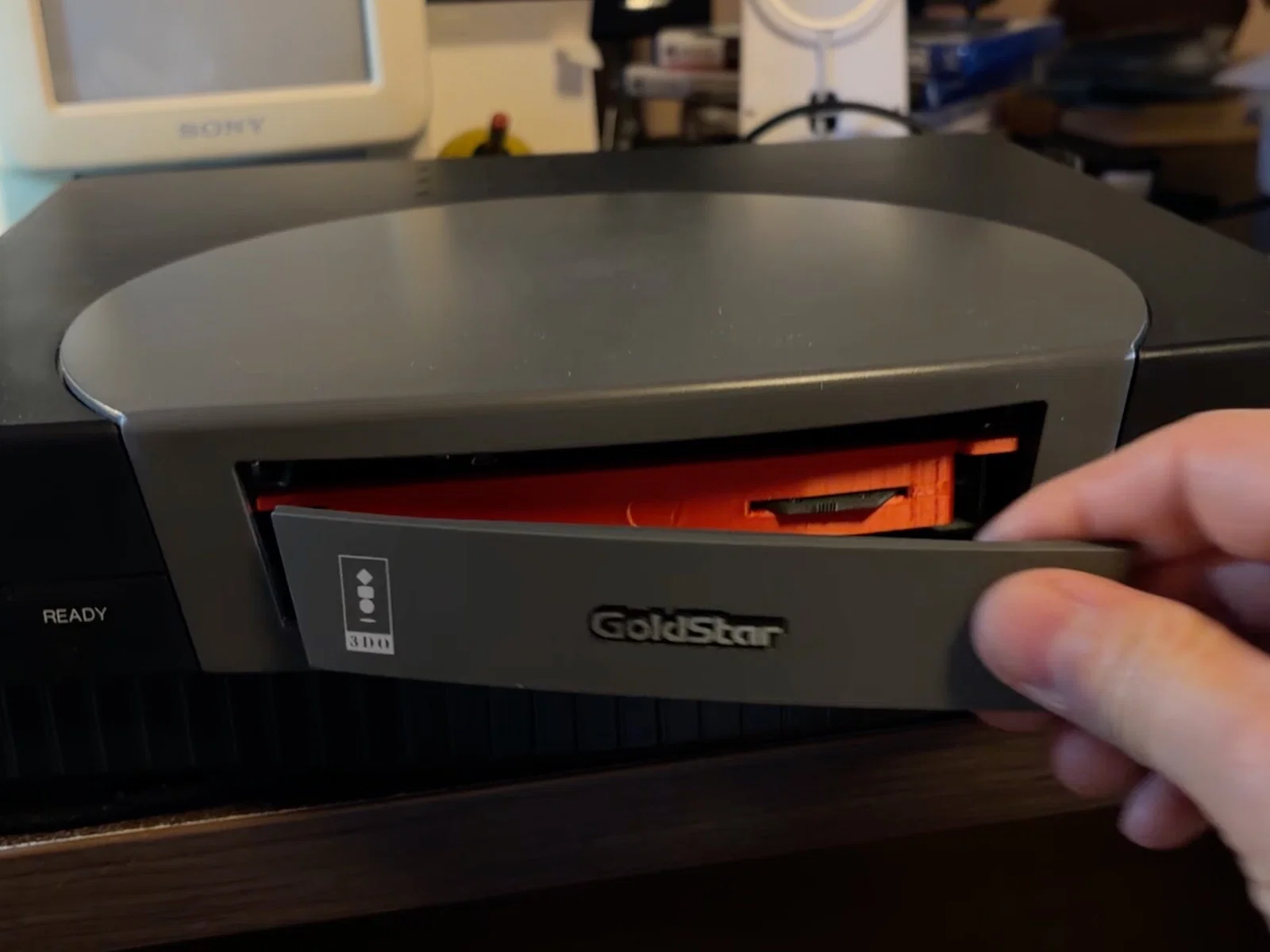

Để tháo nắp cửa ổ đĩa, hãy nhấn phần bên phải vào trong để phía bên trái bật ra, sau đó bạn có thể dễ dàng cầm và tháo nó ra khỏi máy. Bước này là cần thiết nếu bạn sử dụng MNEMO ODE phiên bản gắn ngoài.
