V-Spooler - Xem trước mẫu kẹp đa năng siêu cứng cáp 1
Xem trước bản cập nhật tiềm năng cho V-Spooler với thiết kế kẹp mới cứng cáp và linh hoạt hơn. Mẫu này hỗ trợ nhiều loại cuộn dây đa dạng nhưng hiện vẫn đang trong giai đoạn hoàn thiện cơ chế khóa trục để tối ưu thao tác siết.
Mô tả

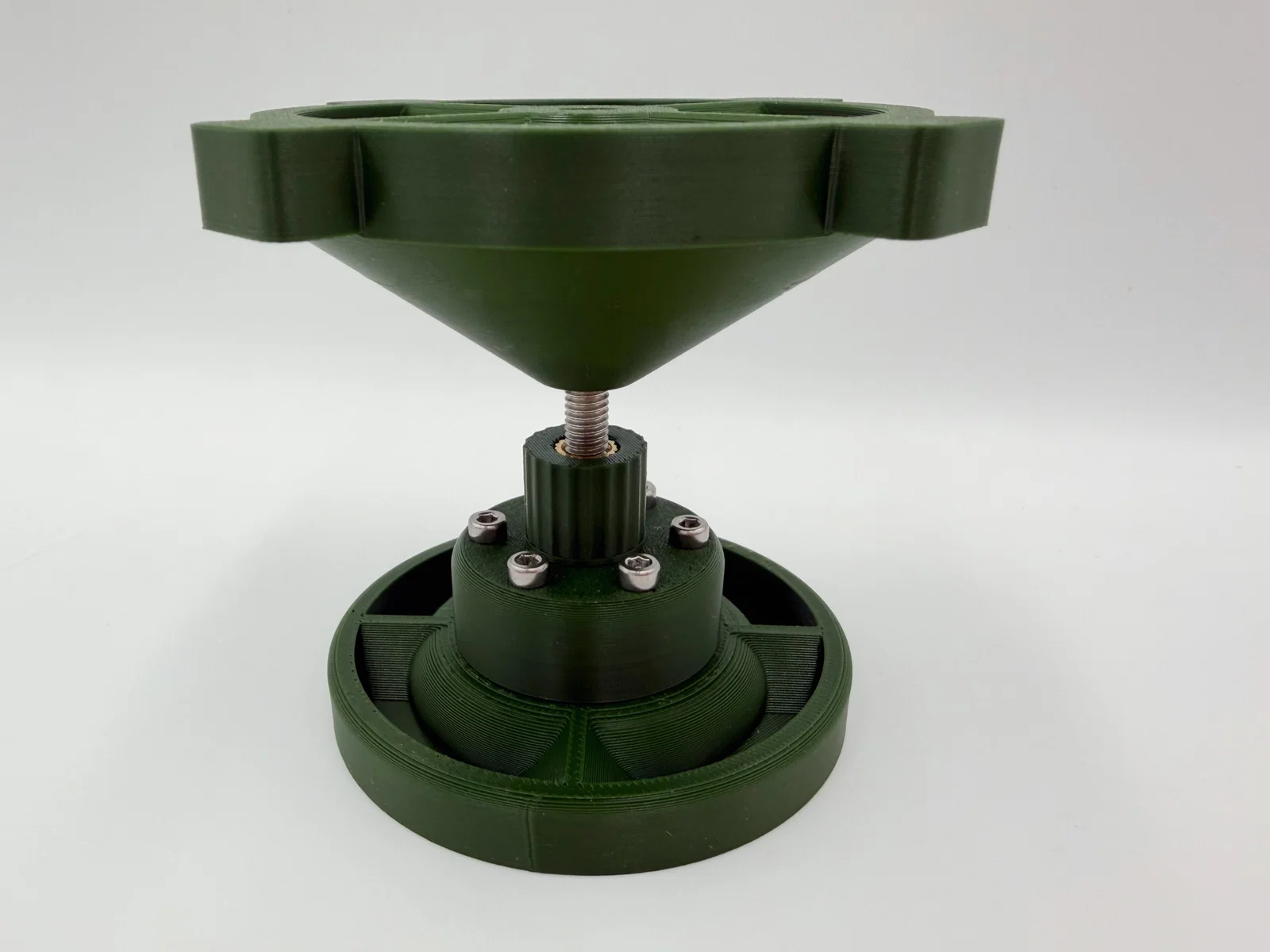

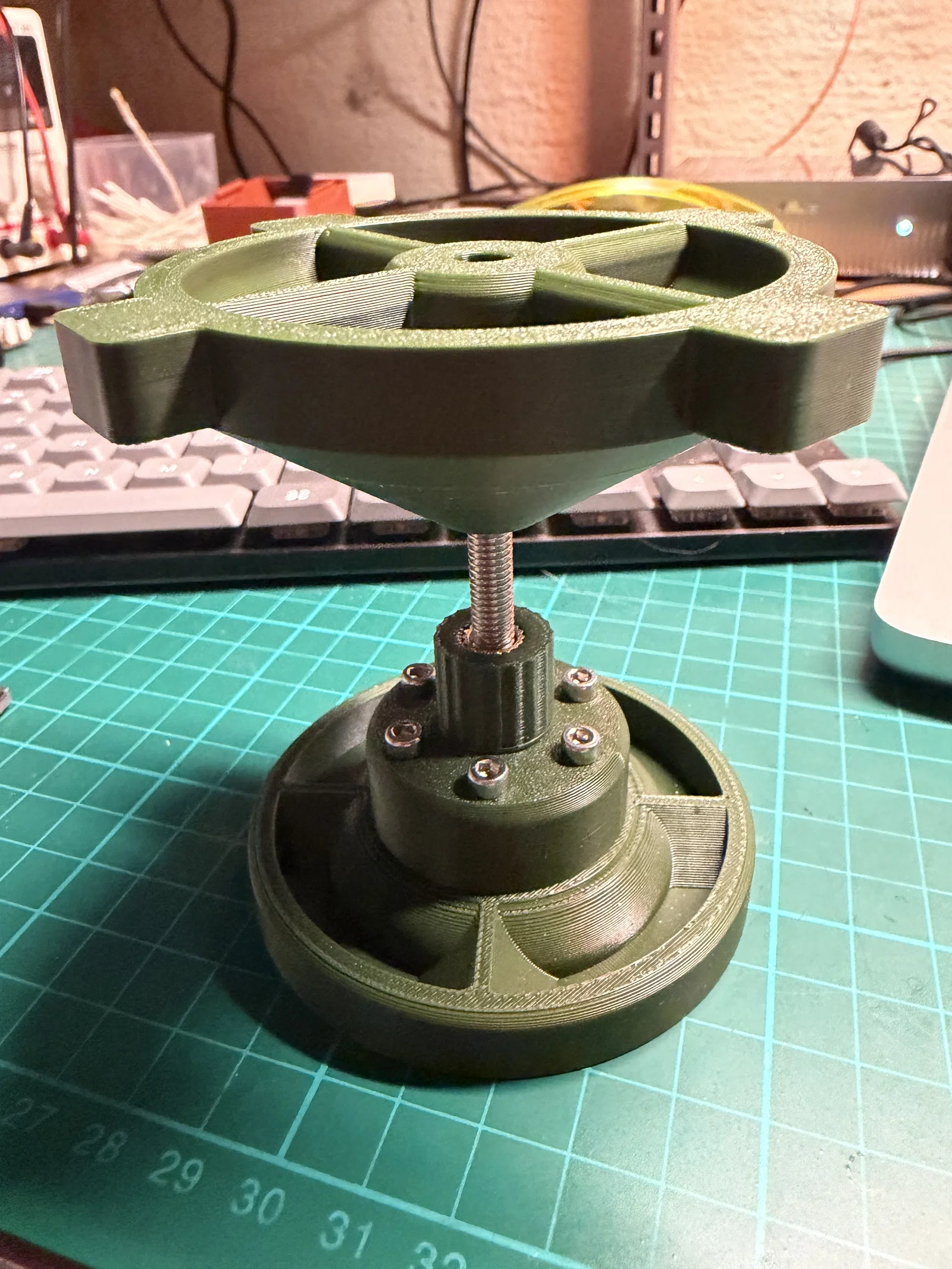

Đây là bản xem trước của một mẫu kẹp cuộn dây (spool clamp) mới, cứng cáp hơn hẳn so với phiên bản gốc dành cho V-Spooler. Mẫu này hỗ trợ nhiều loại spool đa dạng hơn tất cả các biến thể chính thức trước đây. Lưu ý là phần trục (spindle) đã được cập nhật so với hình ảnh minh họa.
Mẫu này có thể sẽ hoặc không được đưa vào dự án V-Spooler chính thức. Nó hoạt động rất tốt như một chiếc kẹp đa năng và chắc chắn, tuy nhiên lý tưởng nhất vẫn cần thêm một cơ chế để khóa trục lại trong khi vặn siết, nếu không sẽ hơi khó thao tác - đây là vấn đề kỹ thuật còn tồn đọng quyết định sự thành bại của thiết kế này.
Hiện tại mẫu này yêu cầu các linh kiện phần cứng sau (có thể thay đổi trong tương lai):
- 6x tán cấy (insert) M3
- 2x tán cấy (insert) M6
- 1x bu lông cổ vuông M6x60mm (DIN 603)
- 6x ốc M3x20
Mọi người cho mình xin ý kiến đóng góp nhé!
