Dụng cụ tuốt cáp đồng trục cho Neutrik NBNC75BLP9

Tác giả sternli27

Lượt tải
2
Lượt coi
61

File 6 3,3 MB

  • Assembly_Cable_Stripper_-_Part_4_1779983556.stepSTEP · 30,6 KB
  • Assembly_Cable_Stripper_-_BottomPart_1779983557.stepSTEP · 66,7 KB
  • Assembly_Cable_Stripper_-_Part_1_1779983558.stepSTEP · 55 KB
  • Assembly_Cable_Stripper_-_Part_2_1779983559.stepSTEP · 40,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

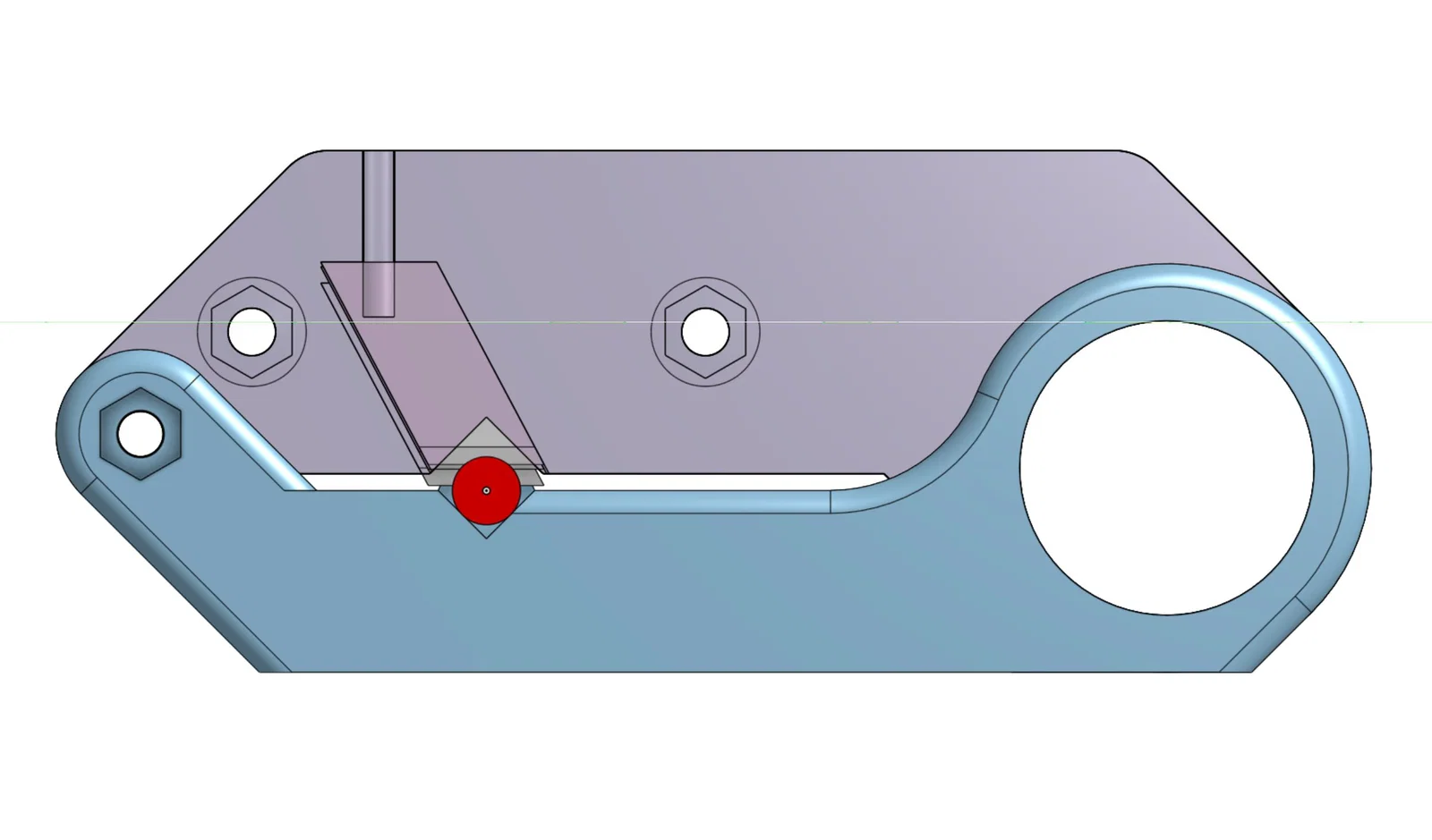

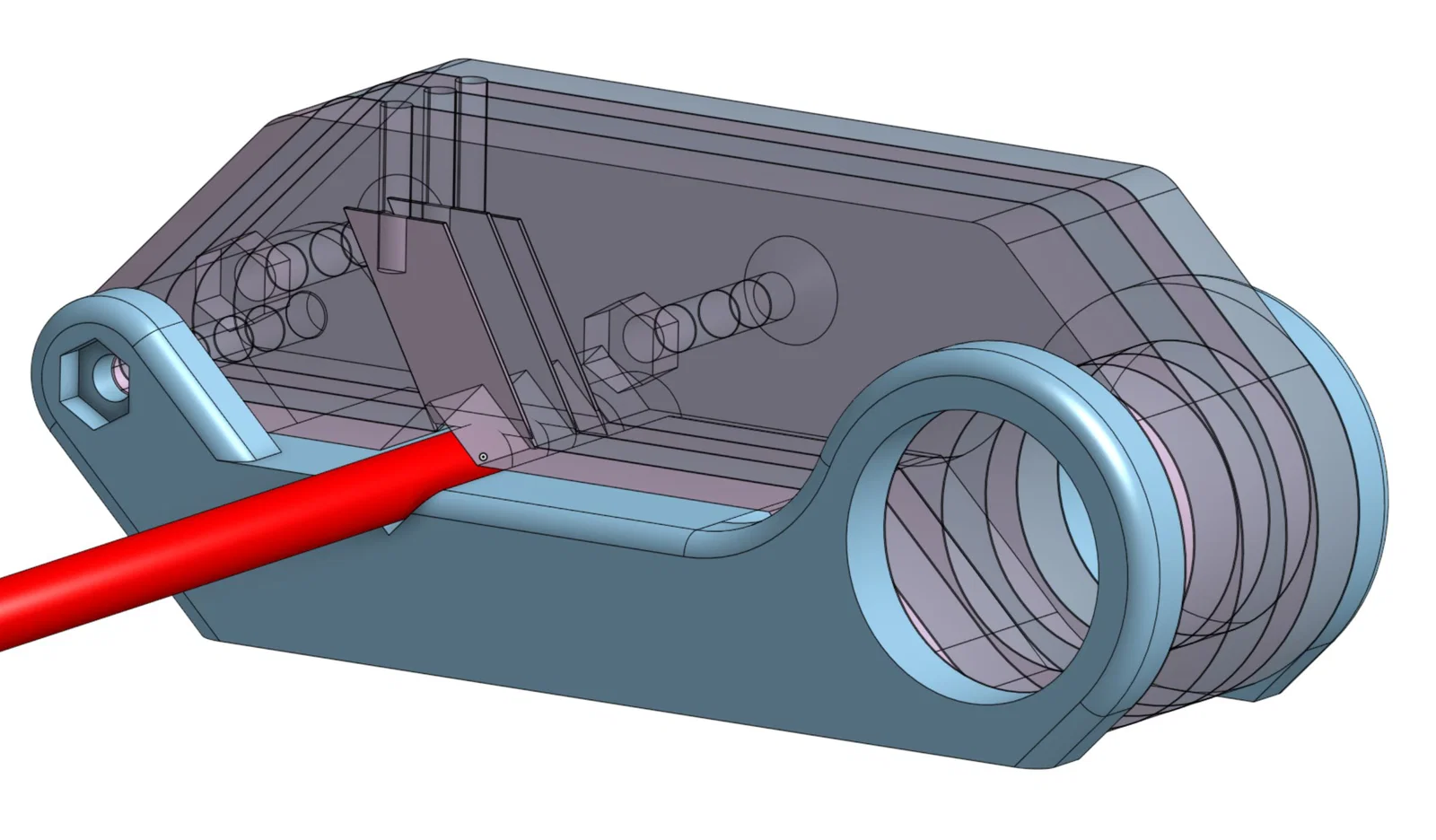

Đây là dụng cụ tuốt cáp đồng trục (coax cable) in 3D được thiết kế riêng để chuẩn bị dây cáp cho đầu nối Neutrik NBNC75BLP9.

Dụng cụ này sử dụng 3 mảnh lưỡi dao nhỏ bẻ ra từ dao rọc giấy thông thường. Mỗi lưỡi dao được đặt ở các độ sâu khác nhau để tạo ra các vết cắt cần thiết cho việc lắp đầu nối.

Độ sâu cắt đã được tối ưu hóa cho:

  • Sommer Cable Vector 0.8/3.7 sw
  • Neutrik NBNC75BLP9

Cách sử dụng:

  • Đưa cáp vào
  • Xoay dụng cụ hoặc xoay cáp
  • Các lưỡi dao sẽ cắt xung quanh cáp theo độ sâu đã định sẵn

Phần cứng cần thiết:

  • 1× ốc vít M4x40 đầu âm (Senkkopf)
  • 2× ốc vít M4x30
  • 3× đai ốc M4

Lắp lưỡi dao:

Các lưỡi dao được kẹp chặt vào các bộ phận in. Nếu lưỡi dao chưa đủ chặt, các bạn có thể dán thêm một miếng băng keo nhỏ phía sau lưỡi dao để tăng độ bám.

Để bấm đầu nối, mình đề xuất dùng:

  • Kìm bấm cáp đồng trục T3698A

CAD Model

https://cad.onshape.com/documents/e04d81822cdf9471a0441295/w/790f8ea5f38a9003ac0be2a5/e/d8bc352d0c877e302ab29c65?renderMode=0&uiState=6a15f08851c70b1129b0dbdb
