Khung lọc gió cabin Renault Twingo I (C06) - Thiết kế kẹp 2 mảnh tiện lợi

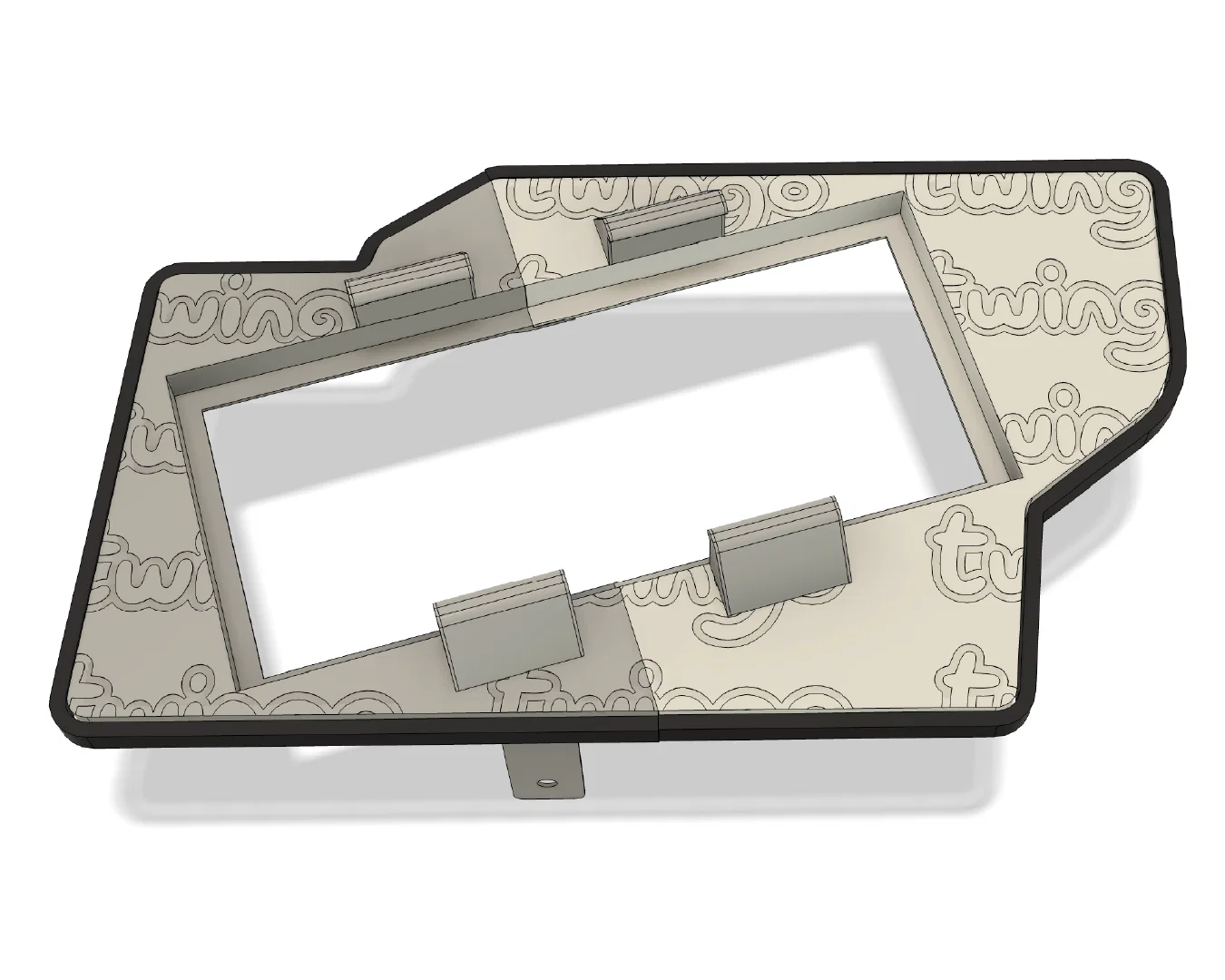

Khung lọc gió cabin Renault Twingo Mk1 (Thế hệ đầu) – Thiết kế dạng kẹp hai mảnh

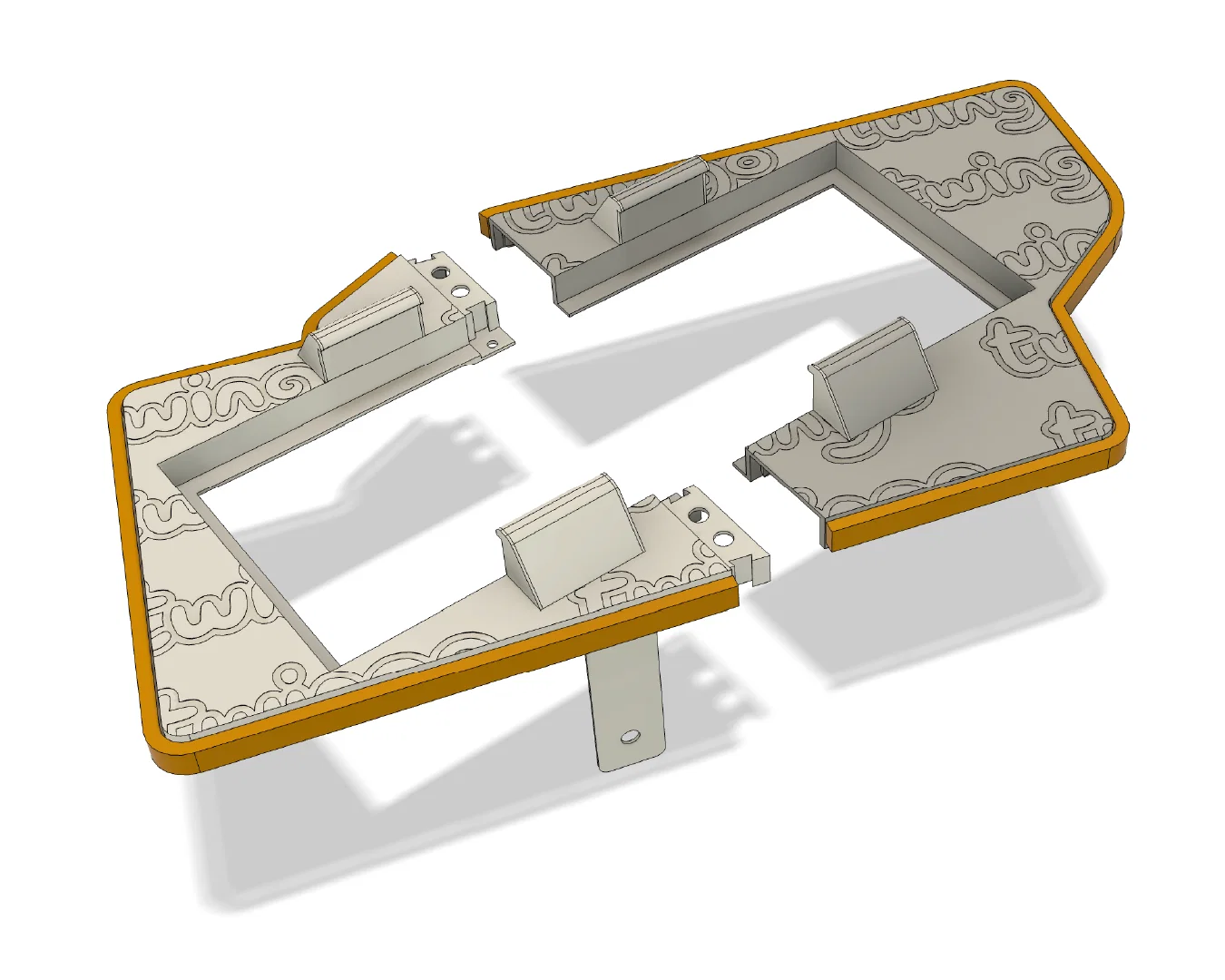

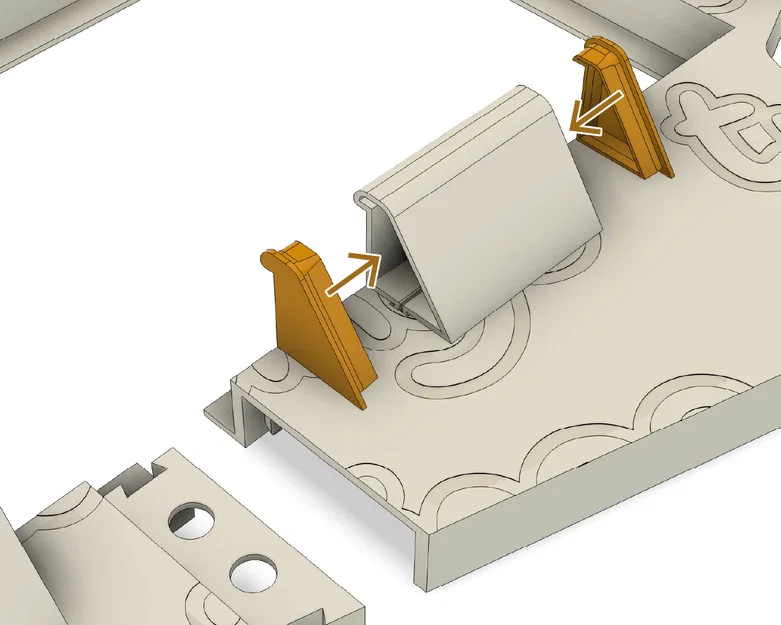

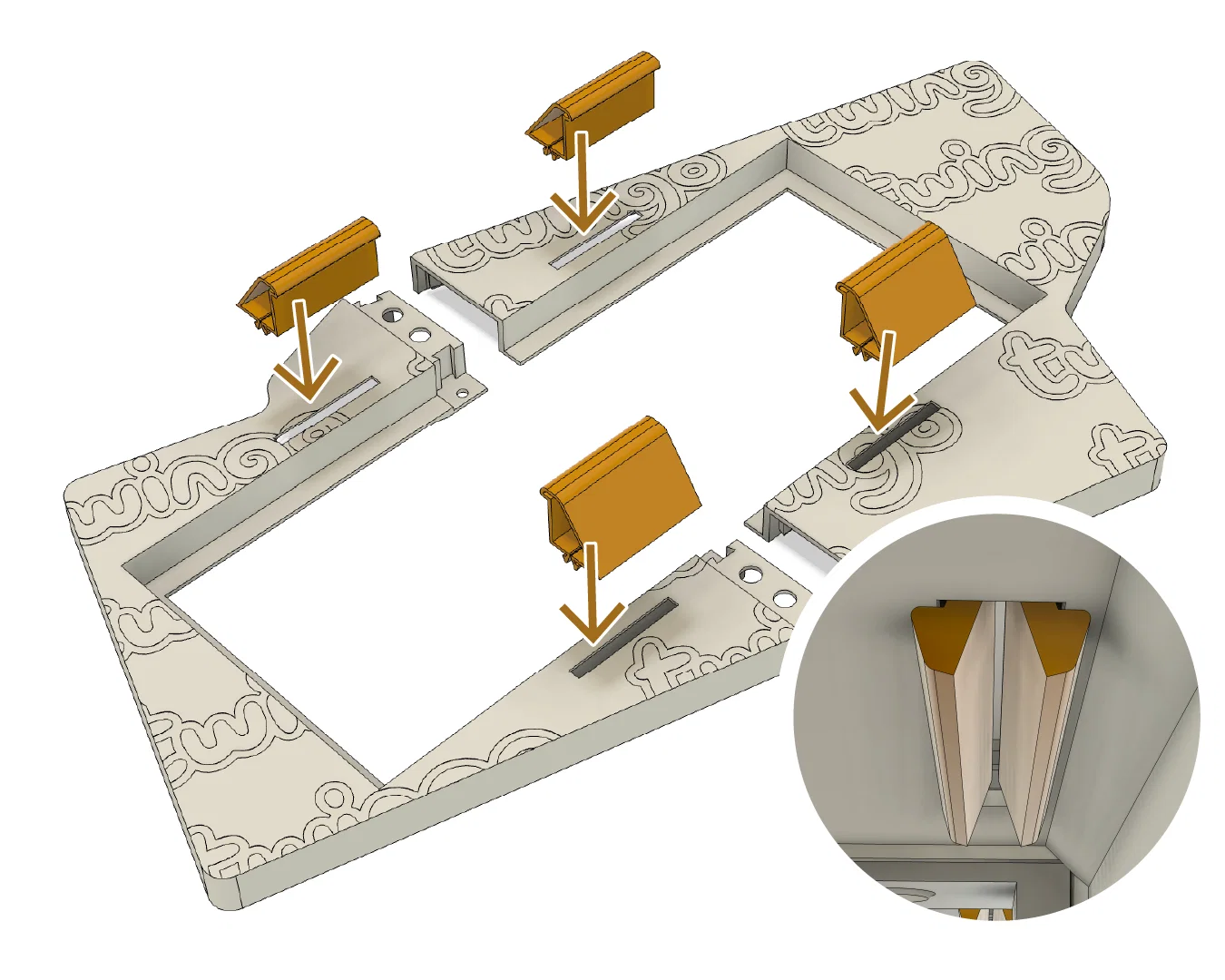

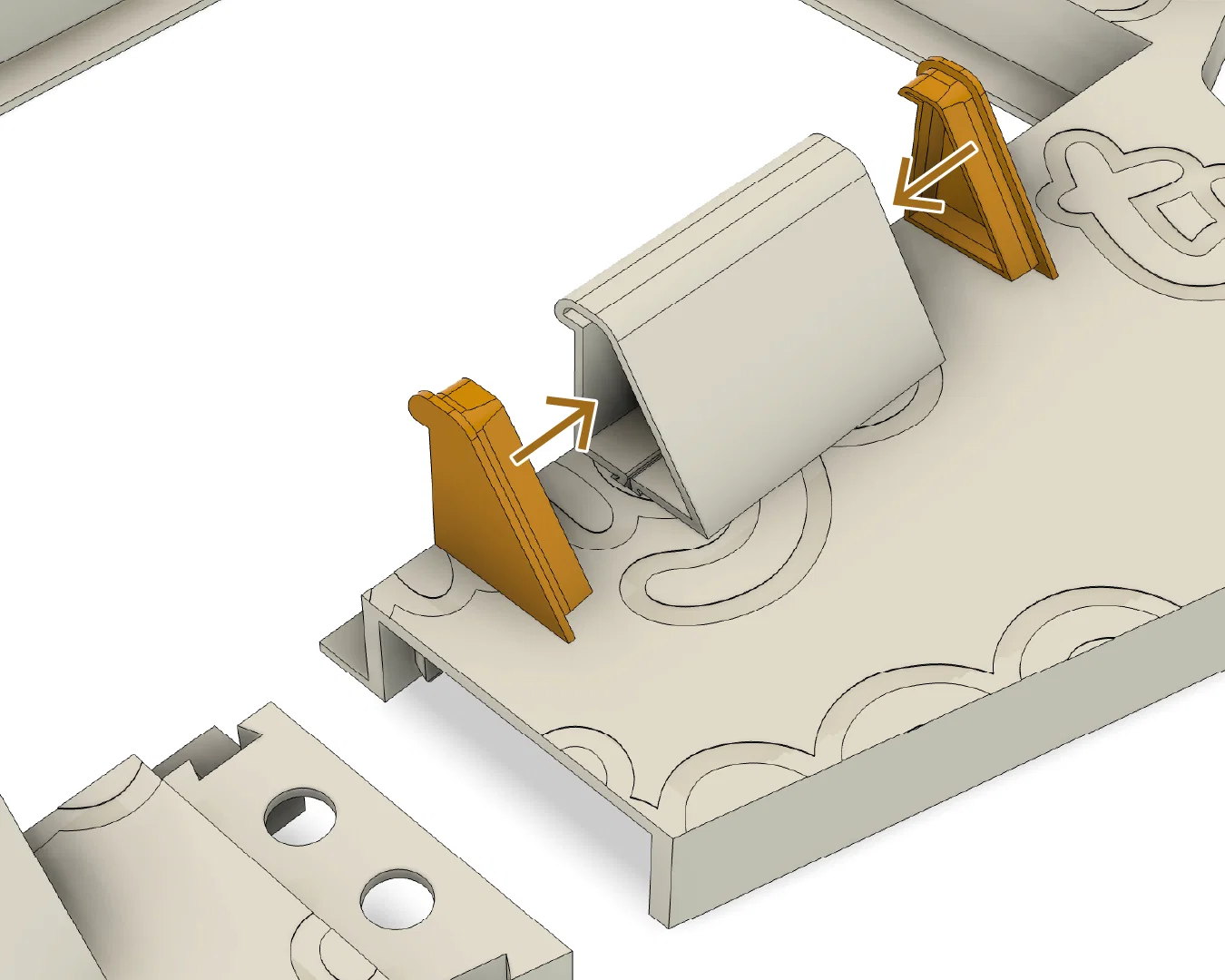

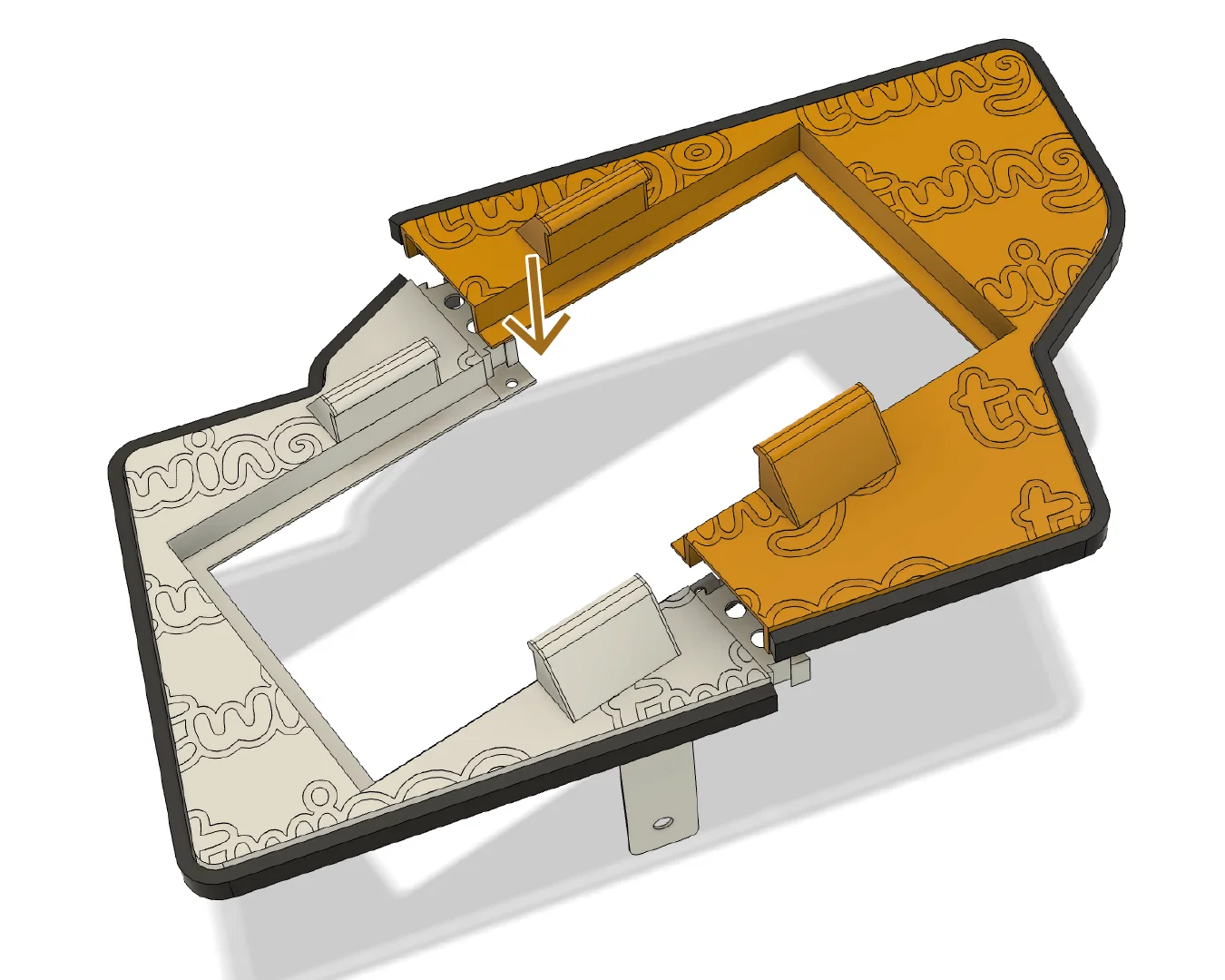

Đây là bản sao chính xác của khung lọc gió cabin xe Renault Twingo đời đầu (tương đương phụ tùng OEM: 7701409323). Khác với thiết kế nguyên bản một mảnh, phiên bản này được chia làm hai phần khớp với nhau bằng ngàm cài, giúp cho việc lắp đặt trở nên dễ dàng hơn rất nhiều.

Ưu điểm chính:

• Không cần tháo vít nắp capo.
• Không còn cảnh phải uốn cong hay dùng sức nhét khung vào khe lọc.

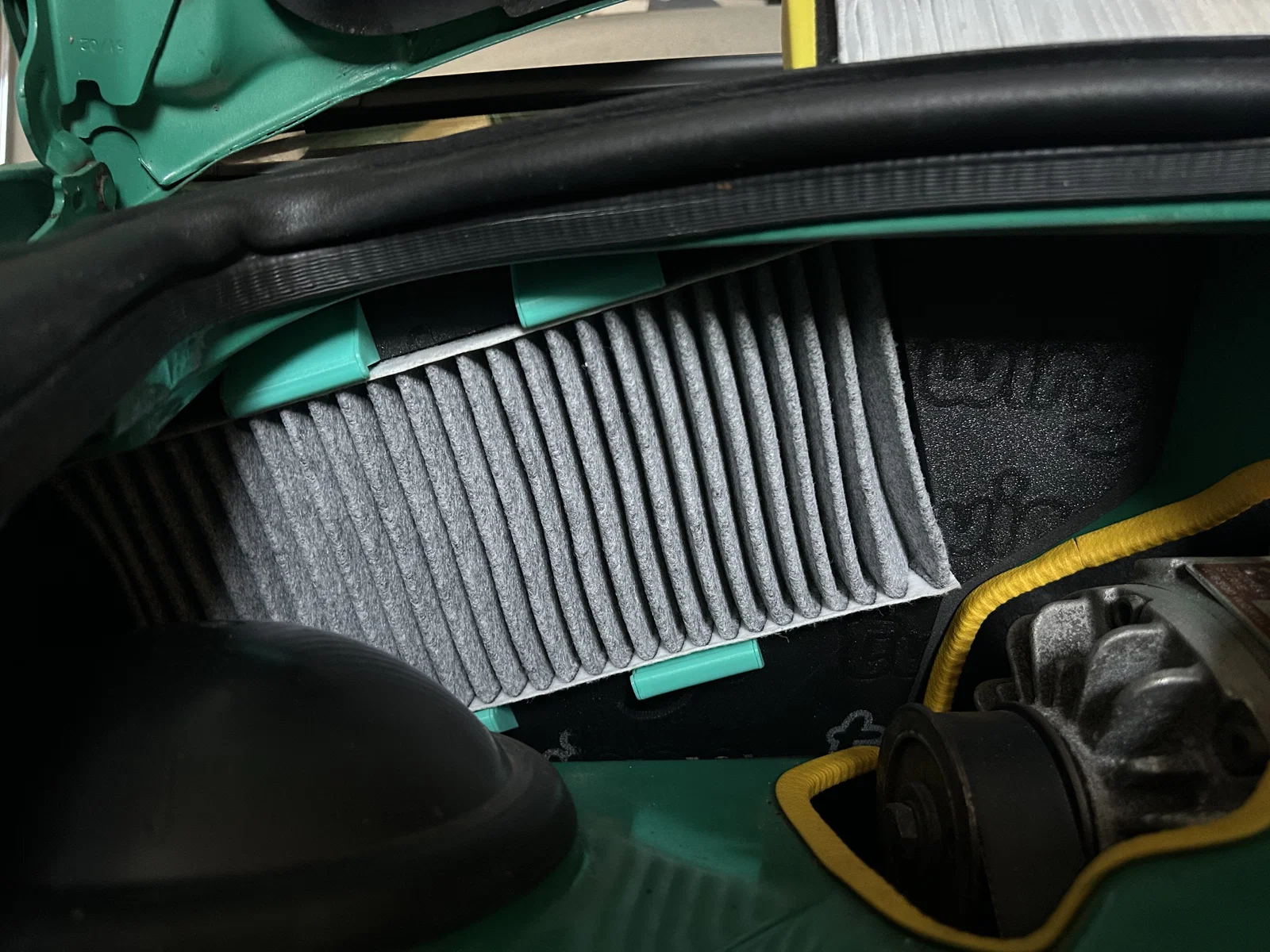

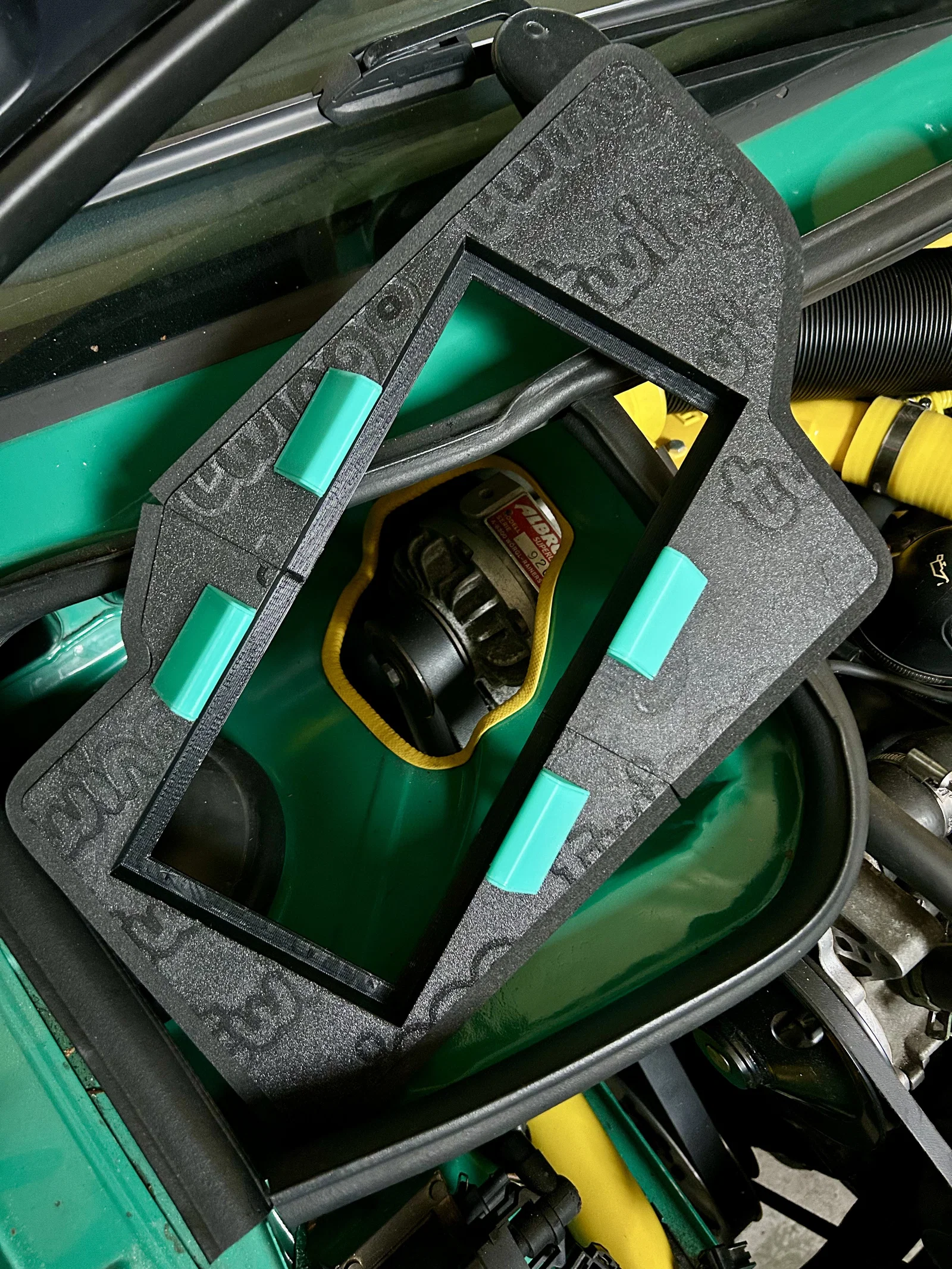

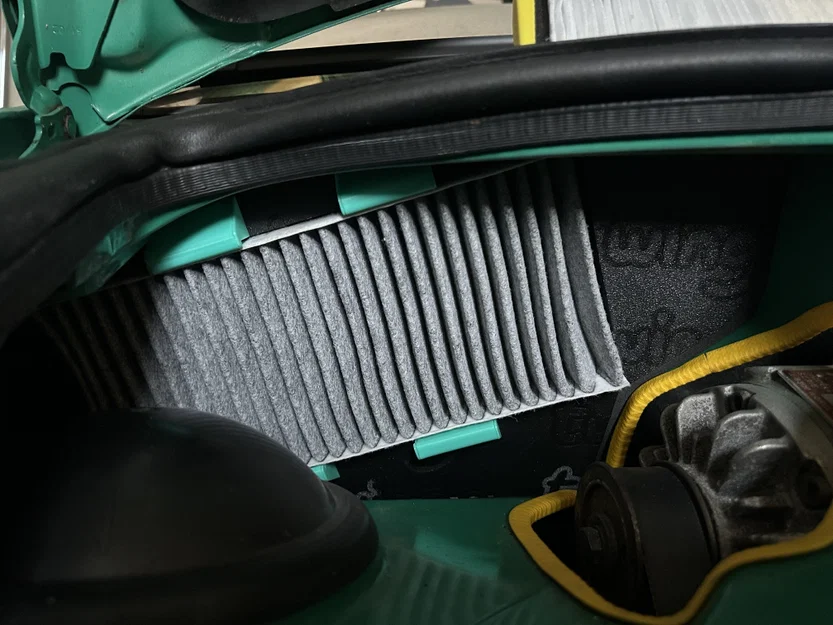

• Chỉ cần đưa hai mảnh vào và khớp lại với nhau từ bên trong hộc lọc gió.

Lưu ý quan trọng:

• Hình dạng được sao chép y hệt hàng gốc, bao gồm tất cả các khoảng cách mép và đường cong.
• Lưu ý về thiết kế nguyên bản: Khung zin thường bị xoắn và biến dạng. Do thiết kế chưa tối ưu, lọc gió không nằm đúng vị trí và tạo ra các khe hở làm giảm hiệu quả lọc. Ngoài ra, lọc còn bị nằm quá thấp trong khay chứa nước/nước ngưng.
• Bạn cần dán gioăng xốp EPDM chống thấm nước (dày 5-10 mm, rộng 10 mm) lên bề mặt tiếp xúc của cả hai phần để đảm bảo kín khít.
• Lựa chọn tốt nhất: Mua băng dán xốp EPDM có sẵn keo để dán cho gọn và sạch.
• Bạn cũng cần chuẩn bị lõi lọc có kích thước 30 mm x 264 mm x 119 mm (OEM: 7701409324).

Hướng dẫn in:

• Nên in bằng PETG, ABS/ASA hoặc loại vật liệu chịu nhiệt (PETG có thể dùng được nhưng không bắt buộc).
• Sử dụng ít nhất 3-4 lớp vỏ (walls) và mật độ in (infill) 25-30%.
• Khuyên dùng support cho phần nhô ra ở khu vực lắp lọc.
• Có logo Twingo được dập nổi trên mặt trên. Để logo hiển thị rõ, hãy in lớp đầu tiên với chiều cao 0,12–0,16 mm. Nếu bạn không cần logo, cứ in lớp đầu theo thông số tiêu chuẩn (ví dụ 0,2-0,28 mm).

Khung lọc gió zin hiện nay rất hiếm trên thị trường đồ cũ. Vì vậy, thiết kế hai mảnh này là một nâng cấp cực kỳ hữu ích cho bất kỳ ai đang sở hữu chiếc Renault Twingo Mk1.

Lưu ý: Tôi cũng đã phát triển một phiên bản tối ưu hóa hoàn toàn để khắc phục các lỗi thiết kế của hàng gốc (không còn xoắn, đặt lọc chuẩn hơn, không khe hở). Phiên bản cải tiến này sẽ được bán riêng.

Giấy phép: Mô hình này được xuất bản dưới giấy phép Creative Commons Attribution-NonCommercial-NoDerivatives (CC BY-NC-ND). Không được phép sử dụng cho mục đích thương mại hoặc chỉnh sửa.
