Nắp che ăng-ten cho xe Honda Insight

Đây là mẫu in đơn giản để thay thế ăng-ten trên chiếc Honda Insight thế hệ 1 của bạn. Tất nhiên, bạn sẽ không còn bắt được sóng radio tốt hoặc không bắt được luôn. Cá nhân mình chỉ nghe nhạc từ điện thoại qua Bluetooth kết nối với đầu đĩa nên điều này hoàn toàn ổn.

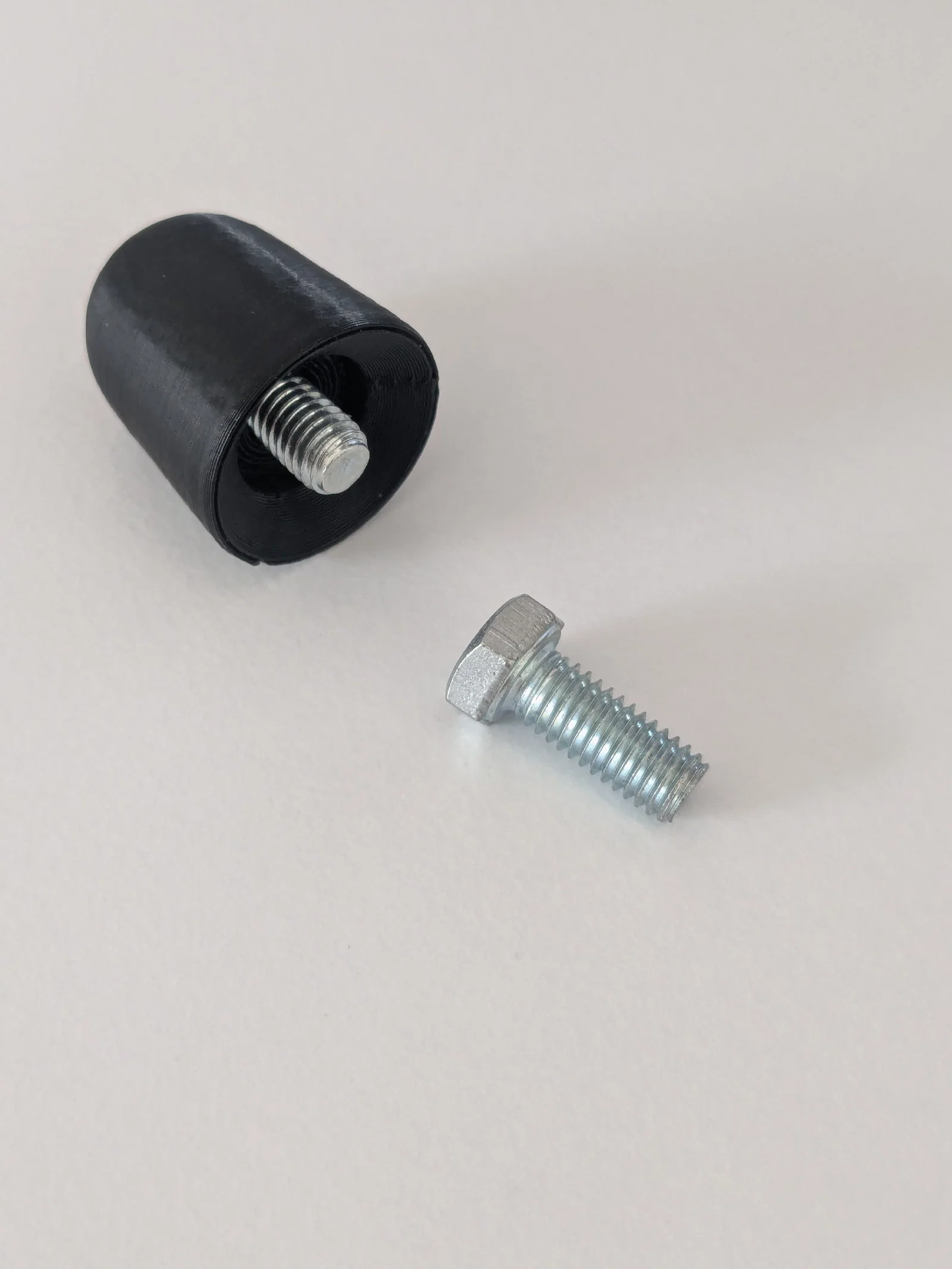

Phụ kiện cần dùng là một con bu-lông lục giác M5x12 được nhúng vào trong bản in. Đầu bu-lông nên có kích thước 8mm ở các cạnh phẳng và chiều cao không quá 4.2mm. Chất liệu thép không gỉ (inox) là lựa chọn tốt nhất. Thép mạ kẽm có thể gây ăn mòn điện hóa với miếng chèn ăng-ten bằng đồng trên xe.

Quan trọng! Lưu ý khi in:

• File insight_antenna_nub.stl đã có sẵn các cấu trúc đỡ (supports) được thiết kế bên trong. Mình khuyên bạn nên dùng file này, nhưng LƯU Ý: Bạn phải đặt chiều cao lớp in đầu tiên là 0.24mm và chiều cao các lớp tổng thể là 0.12mm. Nếu không, các khe hở hỗ trợ có thể không được cắt lớp chính xác. Hãy kiểm tra bản xem trước (preview) nhé!
• Nếu bạn muốn tự tạo hỗ trợ hoặc cắt ở chiều cao lớp khác, mình đã đính kèm file không có hỗ trợ (no-supports). Nhưng nhắc lại là: Bạn phải nâng vật thể lên khỏi bàn in ít nhất 3mm (vì bu-lông sẽ nhô ra 2mm từ đáy khi lắp vào). Do PrusaSlicer không hỗ trợ nâng vật thể lên khỏi bàn in, bạn sẽ cần thêm một khối hình học phụ, gộp các phần lại và căn chỉnh cho phù hợp. Đảm bảo rằng các phần hỗ trợ không chặn lỗ xỏ trục bu-lông!
• Mình khuyến khích nên để ít nhất 3 lớp vỏ (perimeters) nếu bạn có ý định chà nhám hoặc đánh bóng.
• ASA là lựa chọn tuyệt vời nhờ khả năng chịu nhiệt và tia UV tốt, dù PETG hoặc ABS cũng ổn.
• QUAN TRỌNG! Đừng quên cài đặt chế độ tạm dừng (pause) tại đúng lớp in để chèn bu-lông vào nhé!

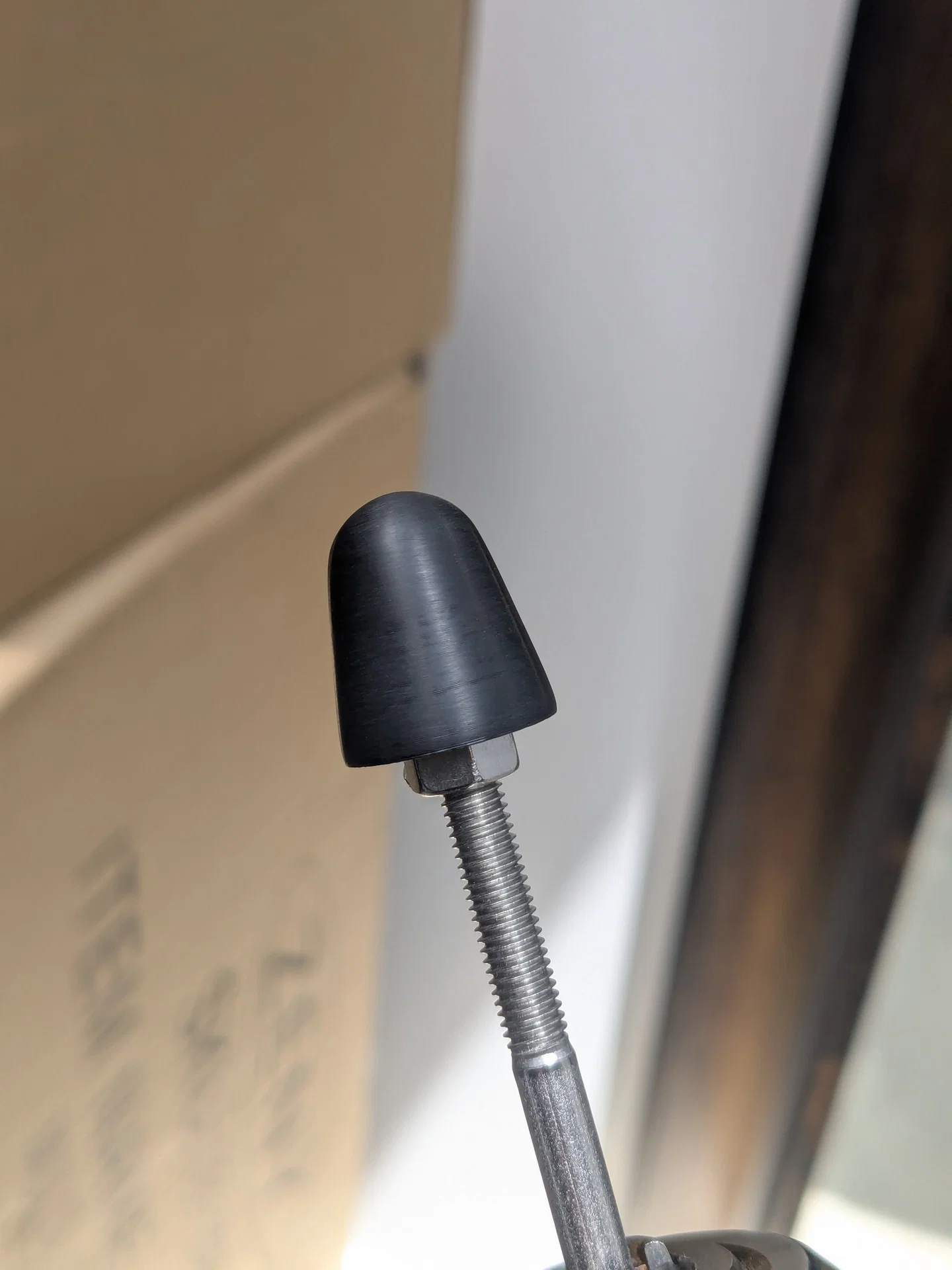

Khi in với chiều cao lớp mịn bằng nhựa ASA, sản phẩm trông rất đẹp dù bề mặt hơi mờ, trong khi phần đế ăng-ten trên xe thì hơi bóng. Mình đã chọn cách chà nhám và đánh bóng bản in.

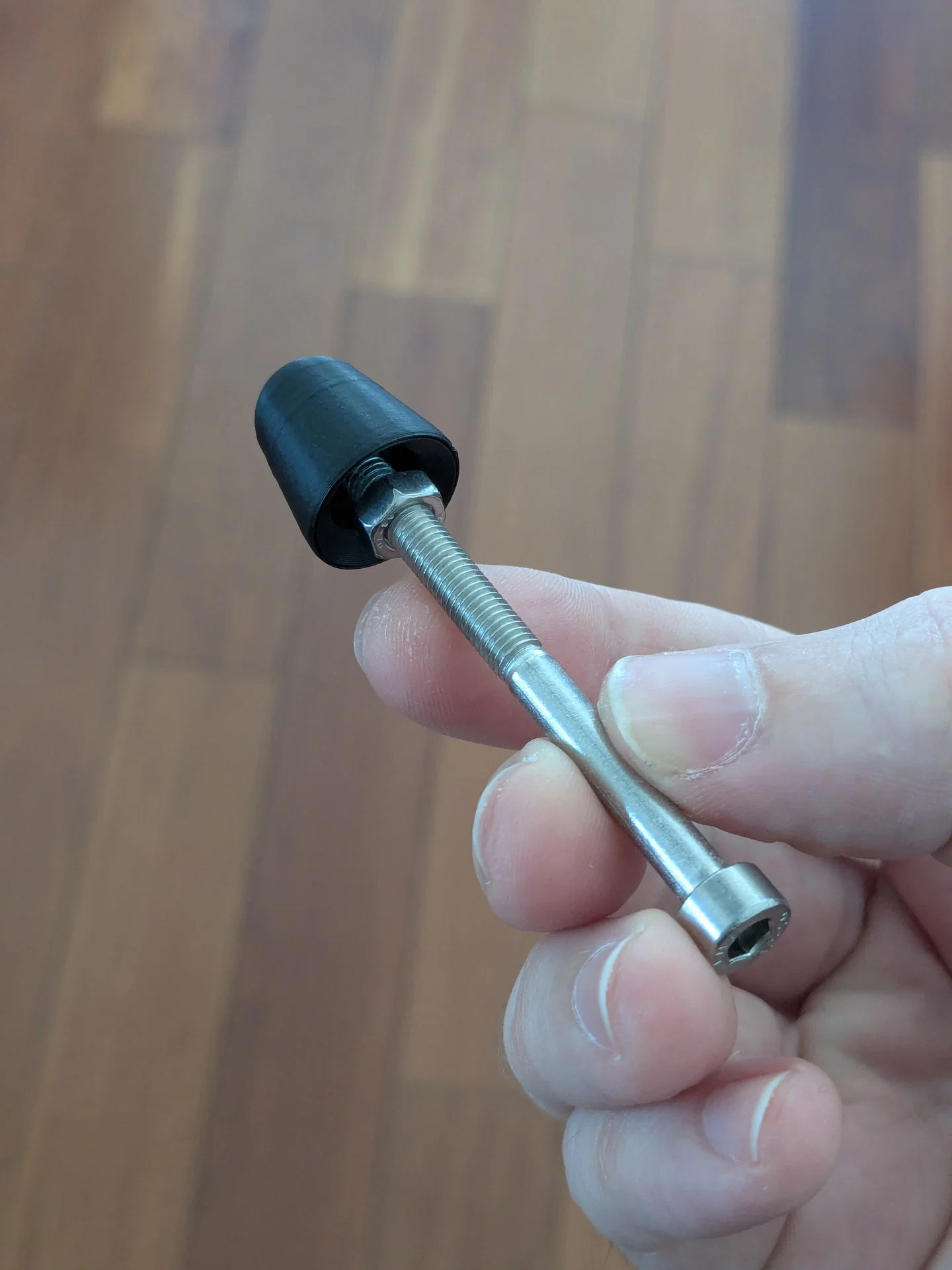

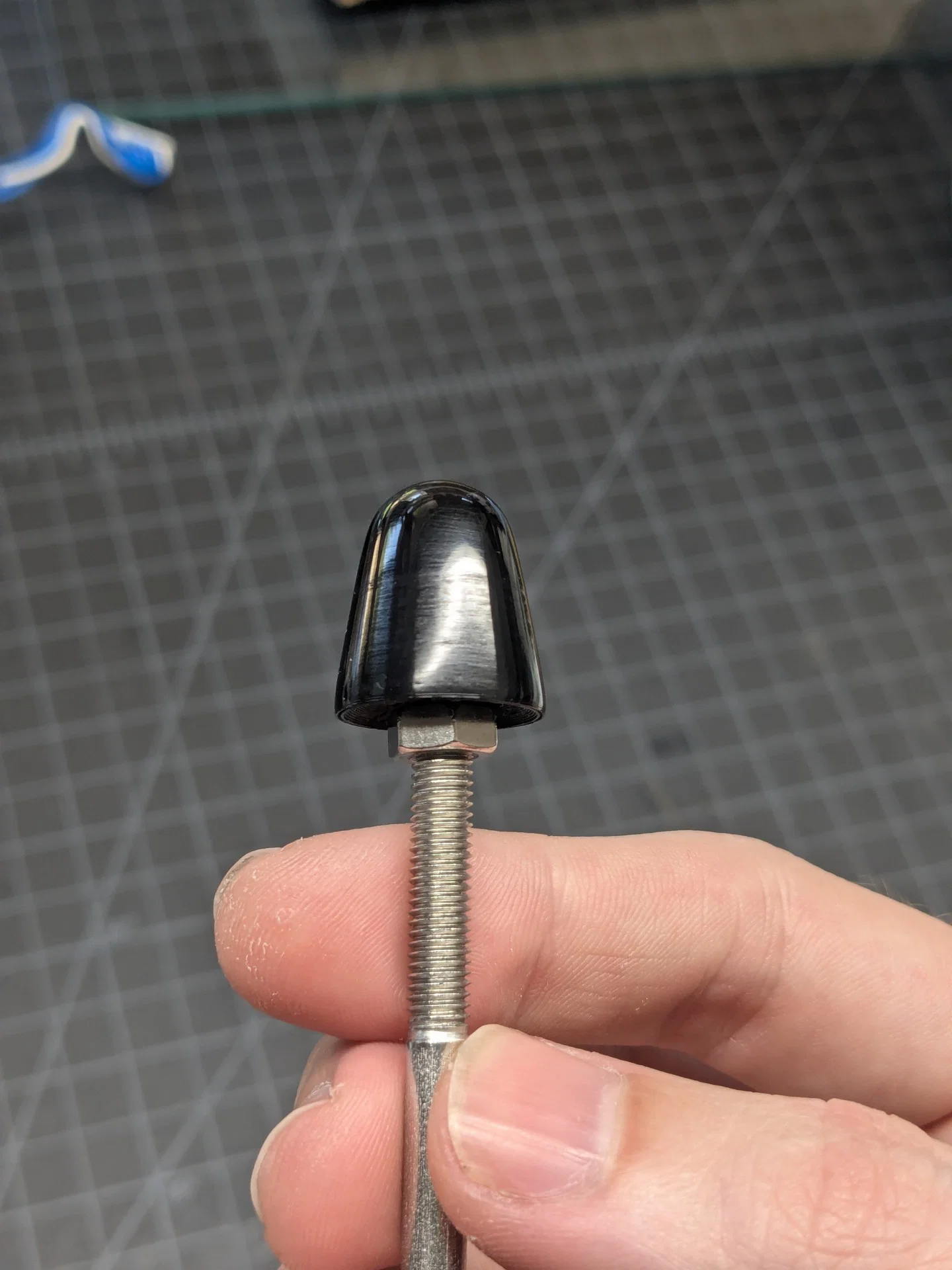

Cách mình làm rất hiệu quả là dùng một con ốc M5 và một con bu-lông khác để giữ chặt cục ăng-ten khi gia công. Mình kẹp con bu-lông vào máy khoan và dùng nó để chà nhám ướt các đường vân lớp với giấy nhám 800. Sau đó, mình đánh bóng bằng kem đánh răng trên khăn giấy và bước cuối là dùng giấy in thông thường.

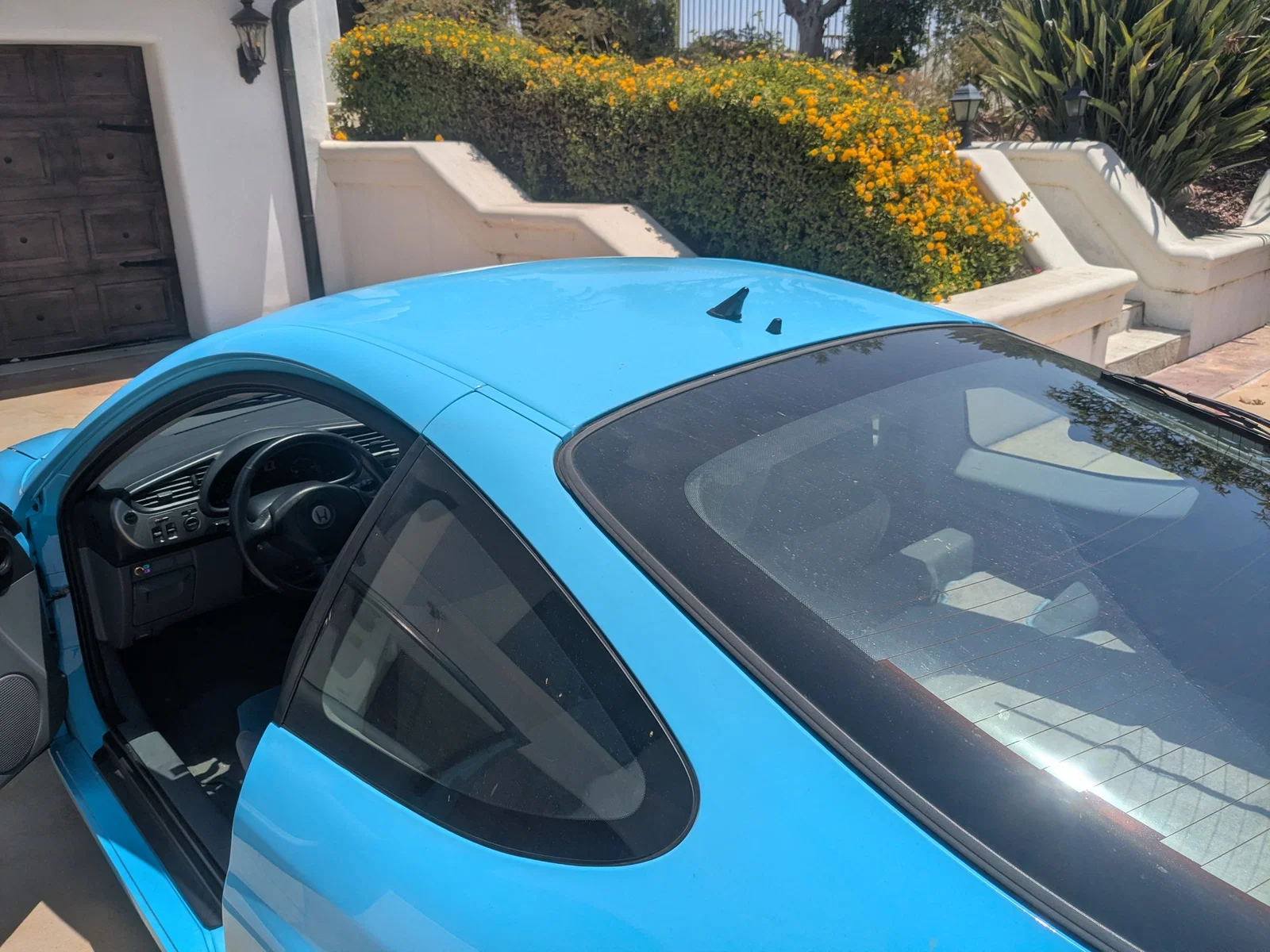

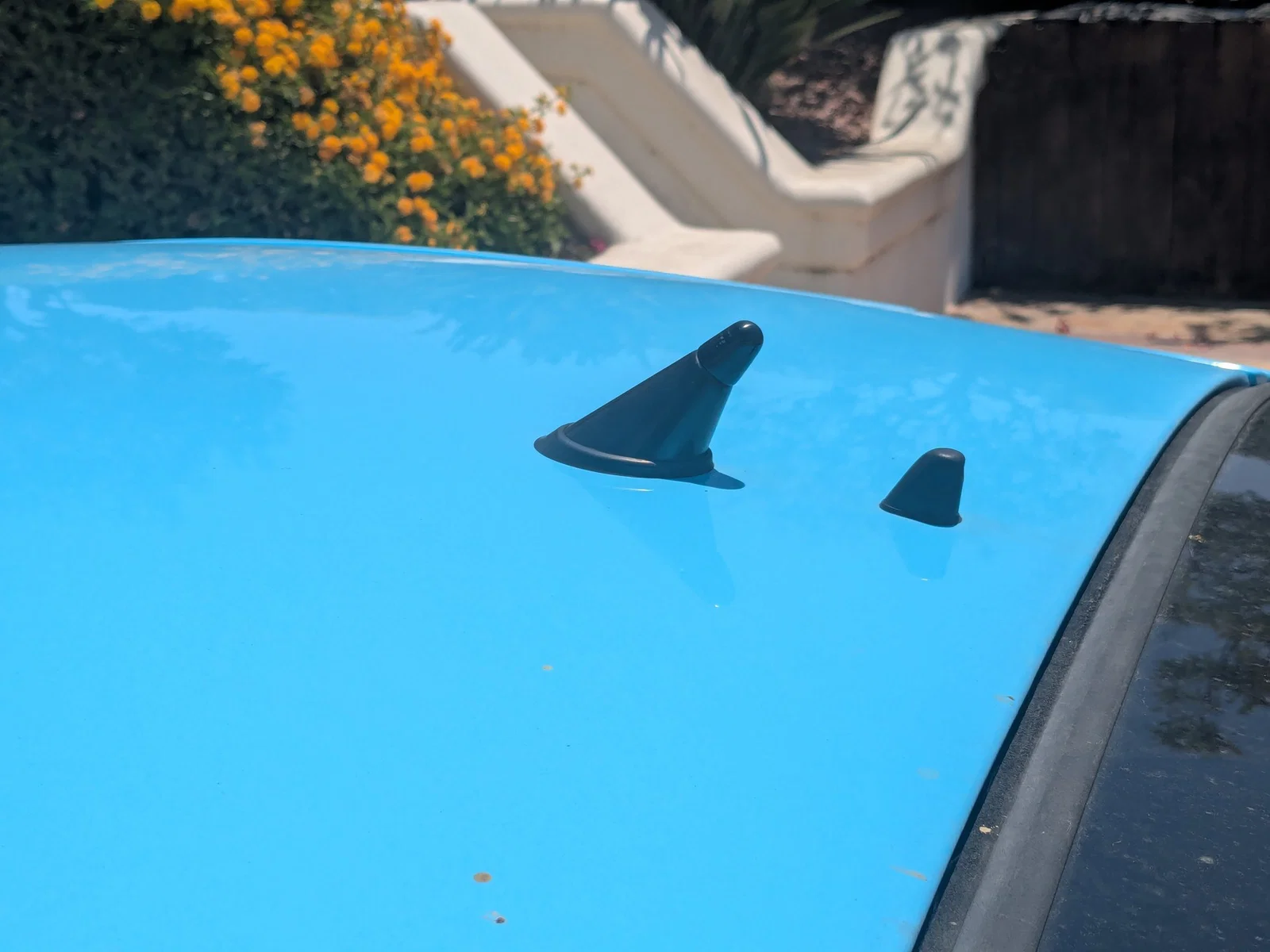

Kết quả khá ổn như bạn thấy trong ảnh. Tuy không hoàn hảo nhưng quá đủ với tiêu chuẩn của mình, nhất là khi nhìn từ khoảng cách thông thường trên xe.
