Bộ vỏ máy in 3D Prusa MK4 tự chế hoàn toàn

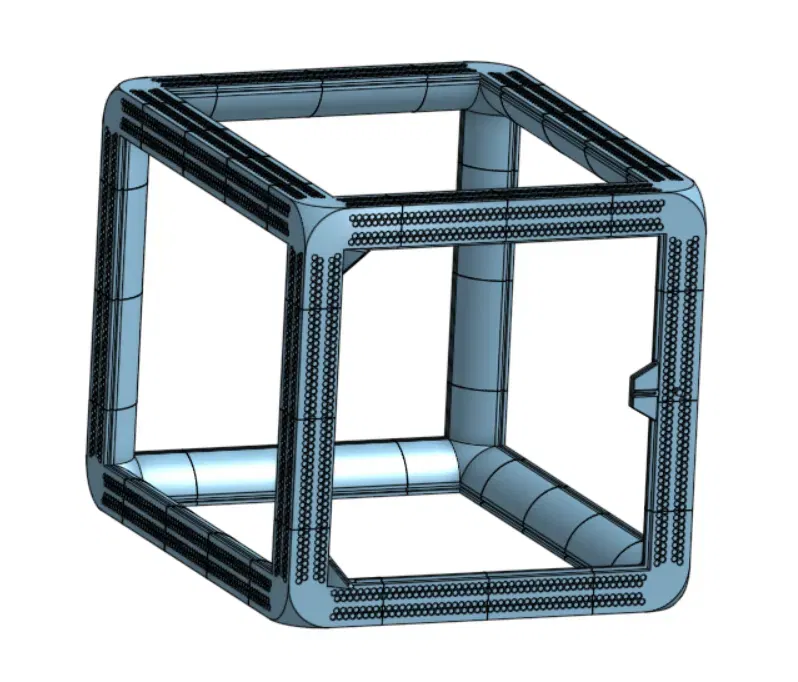

Tôi vừa nhận được bộ Prusa MK4 qua đường bưu điện, và khi tôi đặt hàng, tôi muốn có vỏ, nhưng không đủ khả năng chi trả, vì vậy chúng ta có đây. Tôi đã làm một vỏ hoàn toàn có thể in được, trừ kính dùng cho cả 6 mặt.

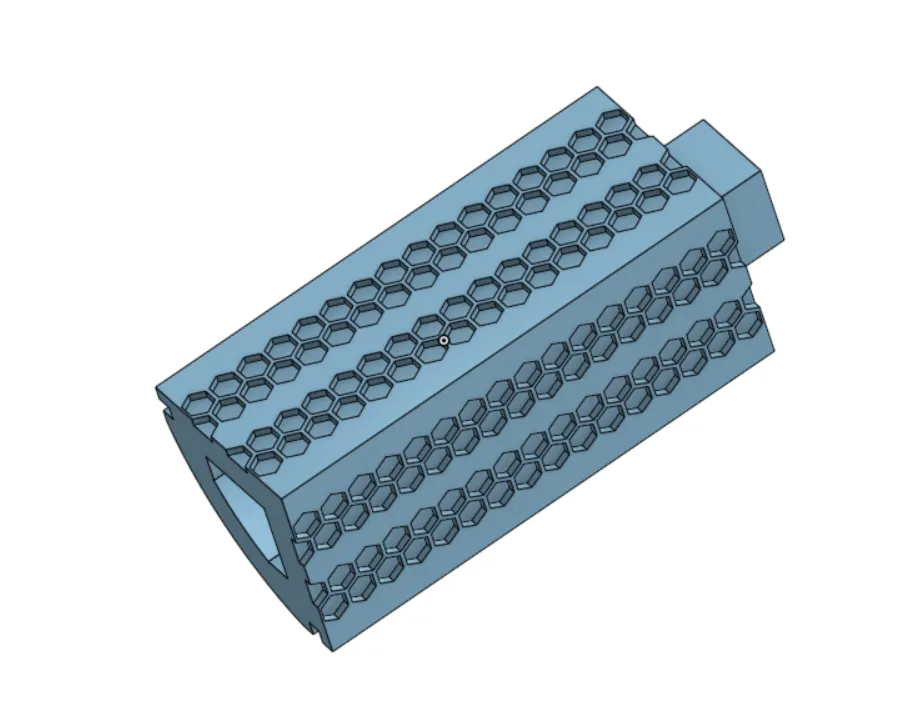

Tất cả các mảnh đều được làm với độ vừa khít nhẹ để giảm ma sát. Tôi đang sử dụng một mảnh kính thừa từ một cái bàn cũ và cắt kính để vừa với các khe, kính dày chưa đến 1/4 inch. Với một lớp silicone chắc chắn xung quanh tất cả các cạnh của kính, nó sẽ đủ kín khí đối với tôi, ngoại trừ bản lề cho cửa, nhưng tôi chỉ cắt ra một miếng bọt biển cho kính và nó làm khá tốt. Kính phía trước là một cánh cửa lớn để dễ dàng tải các bản in và cuộn vào và ra. Cửa sử dụng chìa khóa 2.5 mm đi kèm với bộ lắp ráp như một chốt trượt để giữ cửa đóng.

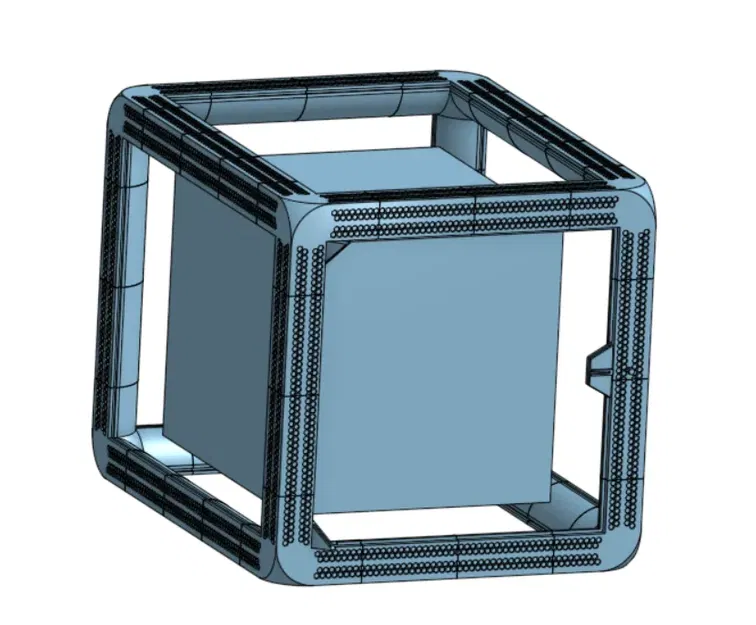

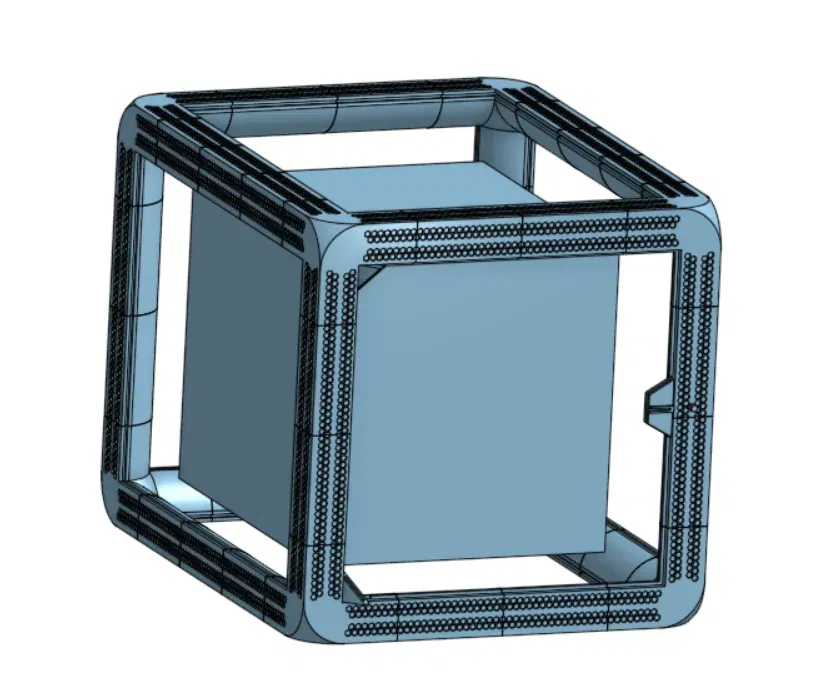

Đối với việc vừa vặn của máy in bên trong, tôi đã bao gồm một hình vuông lớn có kích thước ngoài tối đa của máy in trên đó, và như bạn có thể thấy trong bức tranh thứ hai, nó vừa vặn dễ dàng với một sửa đổi nhỏ. Thay vì hai giá đỡ cuộn dọc đi kèm với bộ, tôi đã làm một giá đỡ cuộn của riêng mình chỉ giữ một cuộn, nhưng nằm ngang, và nó vừa vặn rất tốt. Tuy nhiên, tùy thuộc vào các cuộn bạn có, giá đỡ thông thường có thể hoạt động tốt. Tôi tin rằng MK3.9 có cùng kích thước, và tôi chắc chắn nhiều máy in có kích thước nhỏ hơn, vì vậy nhiều máy in nên có thể sử dụng điều này. Nó cũng có tính mô-đun, vì vậy không nên có vấn đề gì khi làm cho nó lớn hơn hoặc nhỏ hơn.

Đây là máy in đầu tiên của tôi và tôi chưa thực hiện quá nhiều bản in, vì vậy tôi sẽ không đăng cài đặt in của mình vì tôi không biết nó sẽ hoạt động như thế nào với sự thiếu hiểu biết của tôi. Rõ ràng có rất nhiều mảnh hơn (hơn 40 bộ phận tổng cộng khi in), và tôi không biết liệu tôi đã tải lên tất cả đúng cách hay chưa, nhưng đây là liên kết Onshape. Nếu ai đó muốn hướng dẫn từng bước về cách tải lên này một cách hợp lý nếu nó sai, hãy cho tôi biết và tôi sẽ thử.

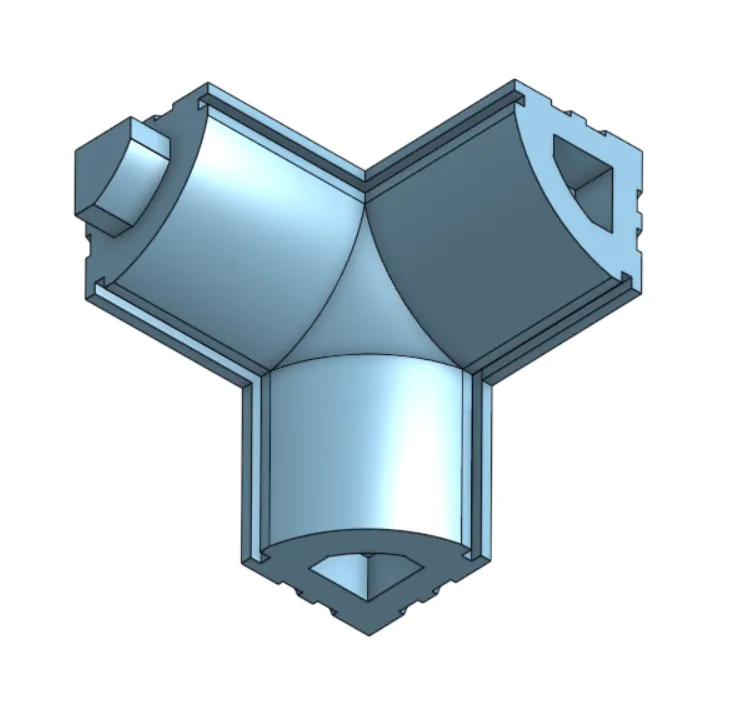

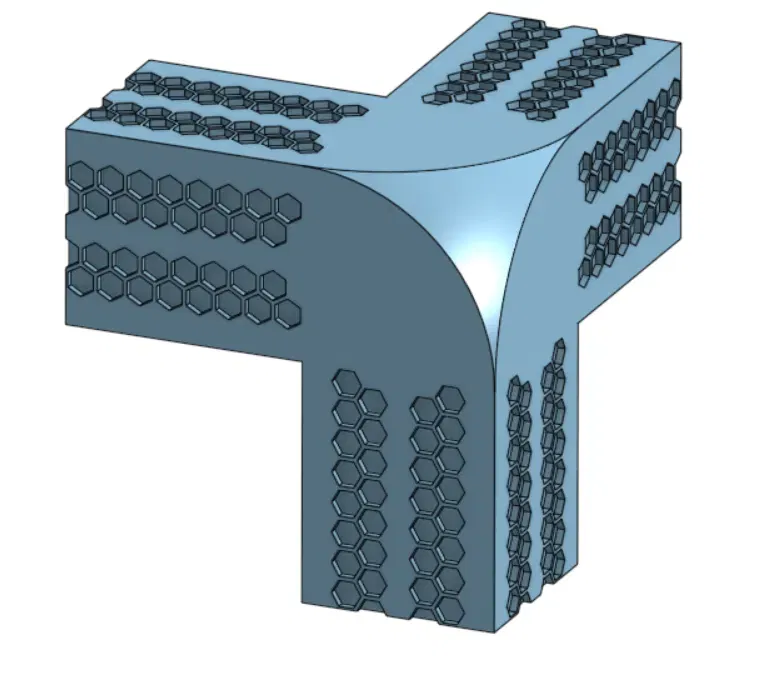

Tôi cũng không chắc liệu các tên có được chuyển khi tôi xuất hay không, nhưng tôi đã gán nhãn cho từng phần trên Onshape ("Corner FBR" là góc dưới bên phải phía trước)

https://cad.onshape.com/documents/1792eca2ea7fa79ebe052cb2/w/623aaff5296f596f8dea560d/e/a5b2b53a38982f04da59c4fe
