Chi tiết linh kiện thay thế cho bộ ngắm Winners (WNS) SPR-100

Các chi tiết thay thế cho bộ ngắm Winners (WNS) SPR-100.

Sau một sự cố nhỏ làm hỏng bộ ngắm, mình quyết định tự thiết kế và in các linh kiện thay thế.

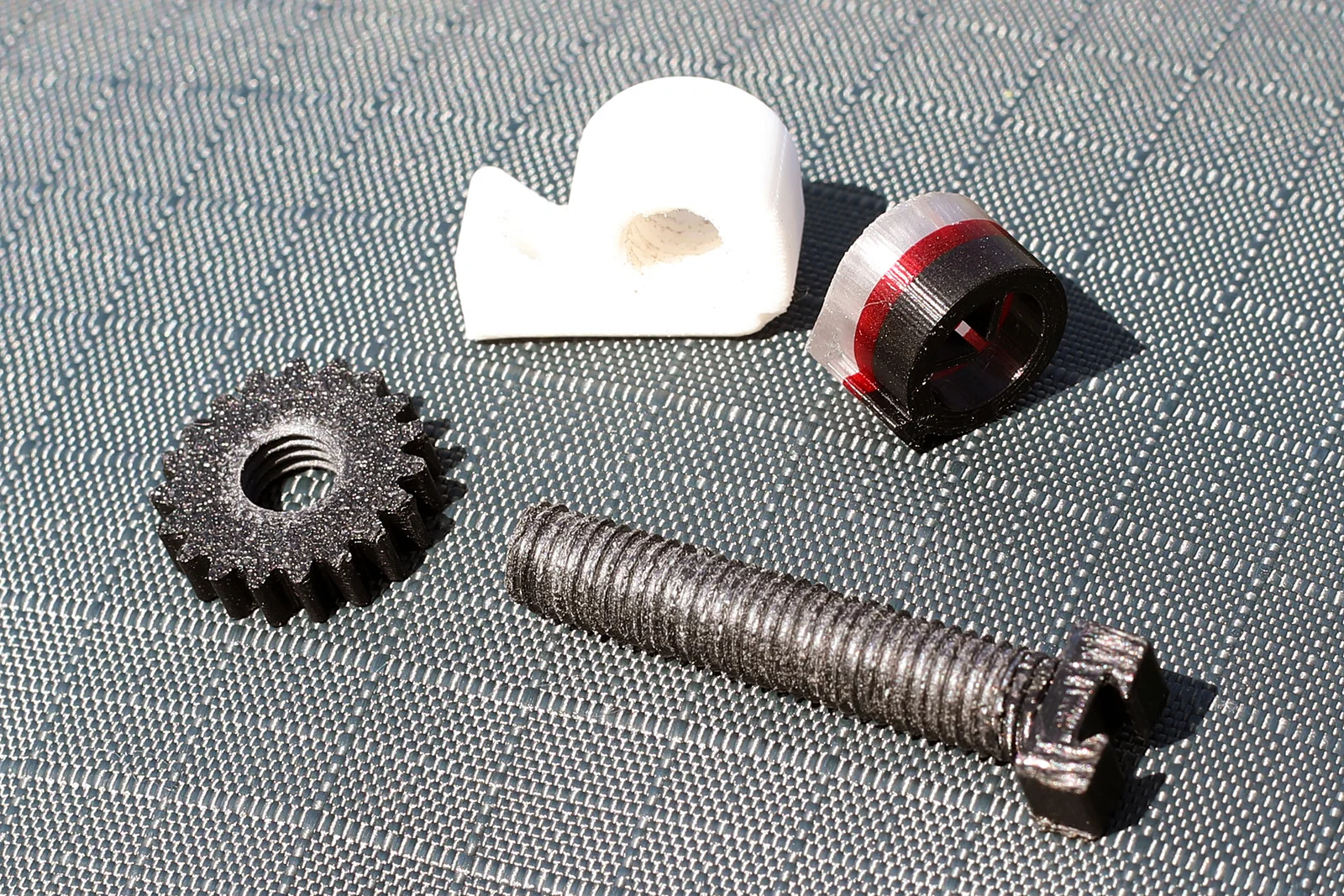

Bộ này gồm bốn chi tiết: "Halter_Vorne_Klein" (Giá đỡ nhỏ), "KonterMutter" (Đai ốc hãm), "Ringkorn" (Đầu ruồi) và "Visierschraube" (Ốc ngắm).

"Ringkorn" được lắp vào "Visierschraube" bằng khớp đuôi én. Tùy vào thông số máy in mà khớp này có thể hơi lỏng hoặc hơi chặt, hy vọng các bạn sẽ lắp vừa ý. Phần đuôi én không đi xuyên suốt; bề mặt phẳng bên dưới giúp gia cố để nó không dễ bị gãy. Mặt đó là mặt hướng về phía mục tiêu.

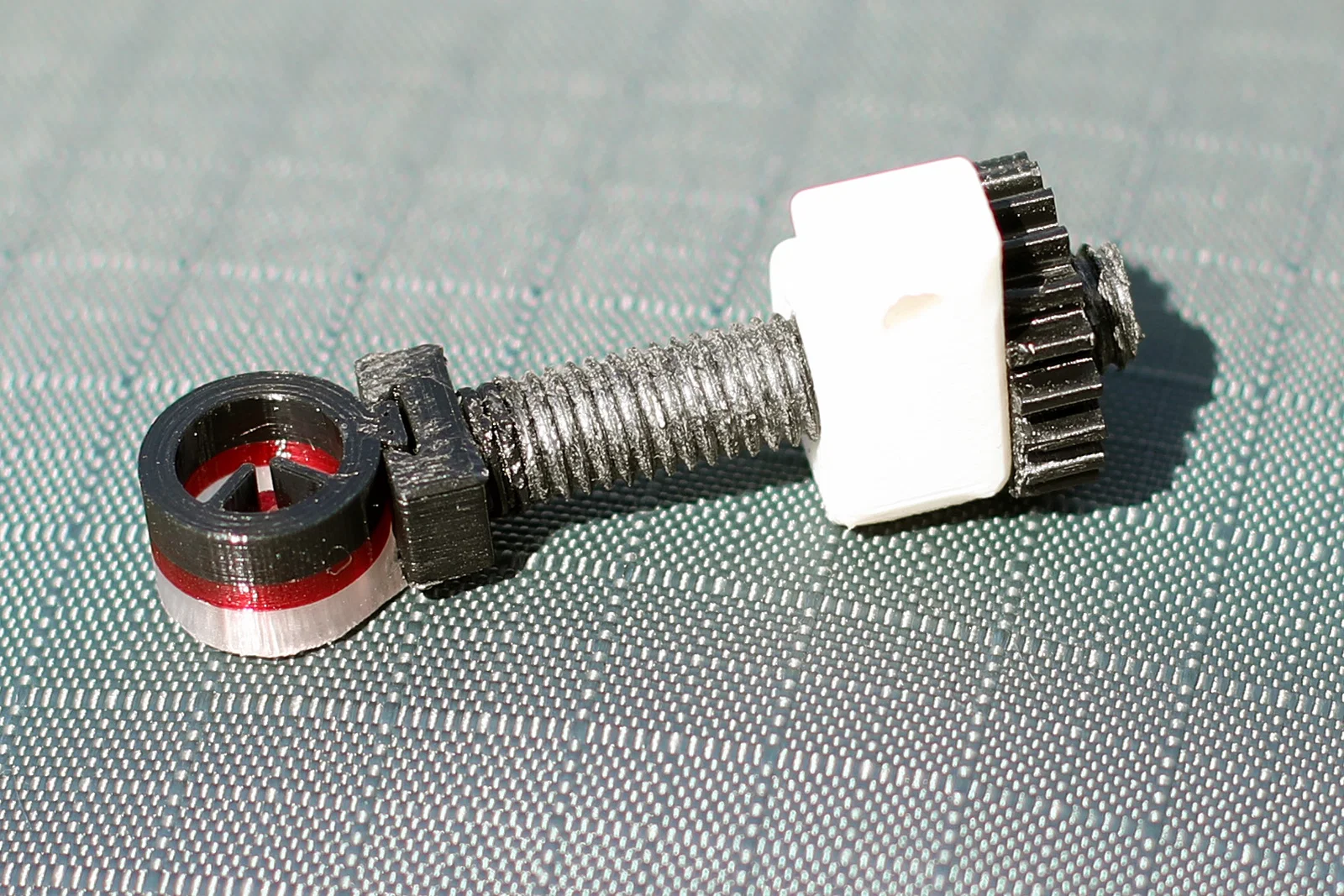

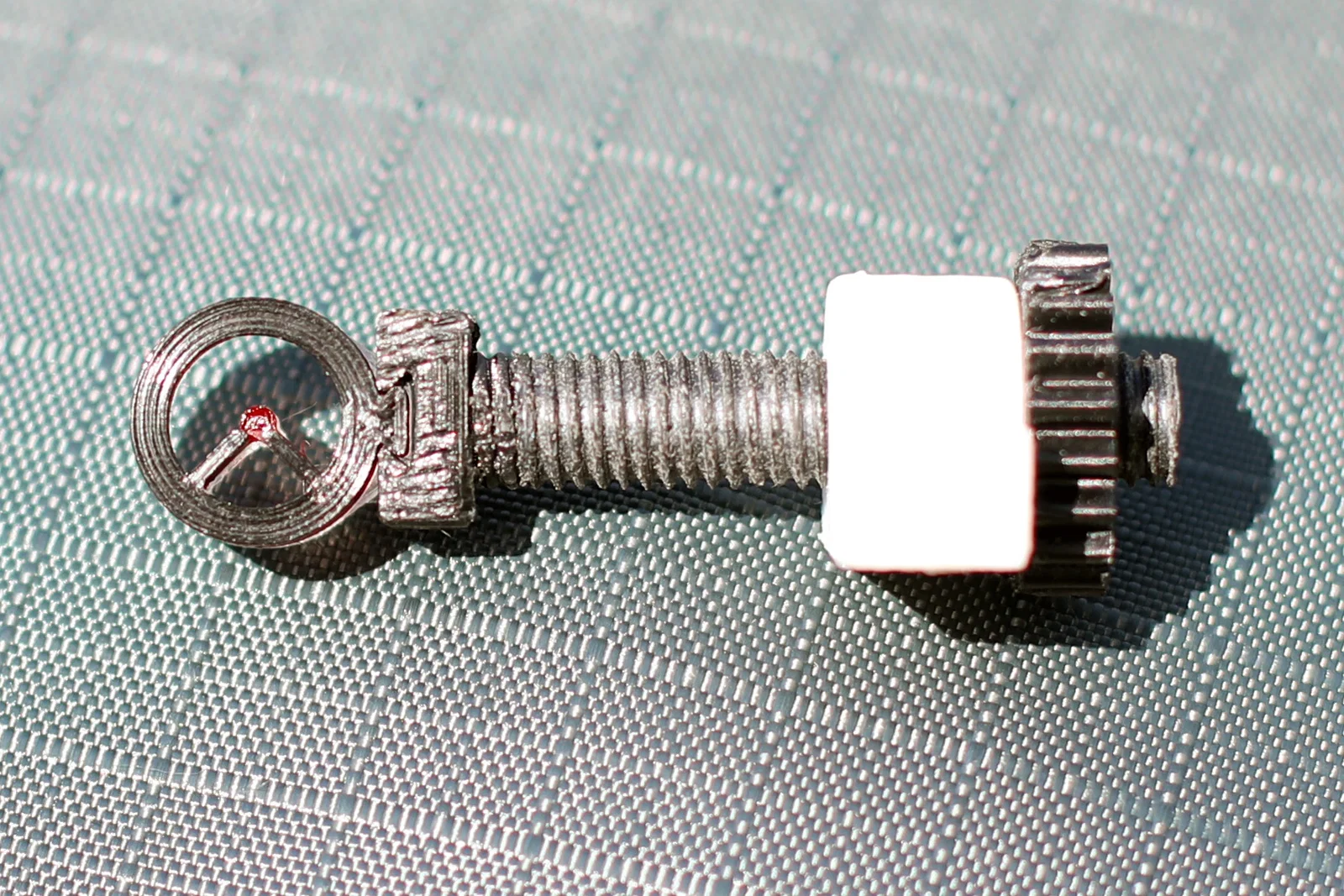

"Visierschraube" được vặn vào "Halter_Vorne_Klein". Nếu ốc không đủ chặt, bạn có thể vặn thêm "KonterMutter" từ phía bên kia để cố định lại.

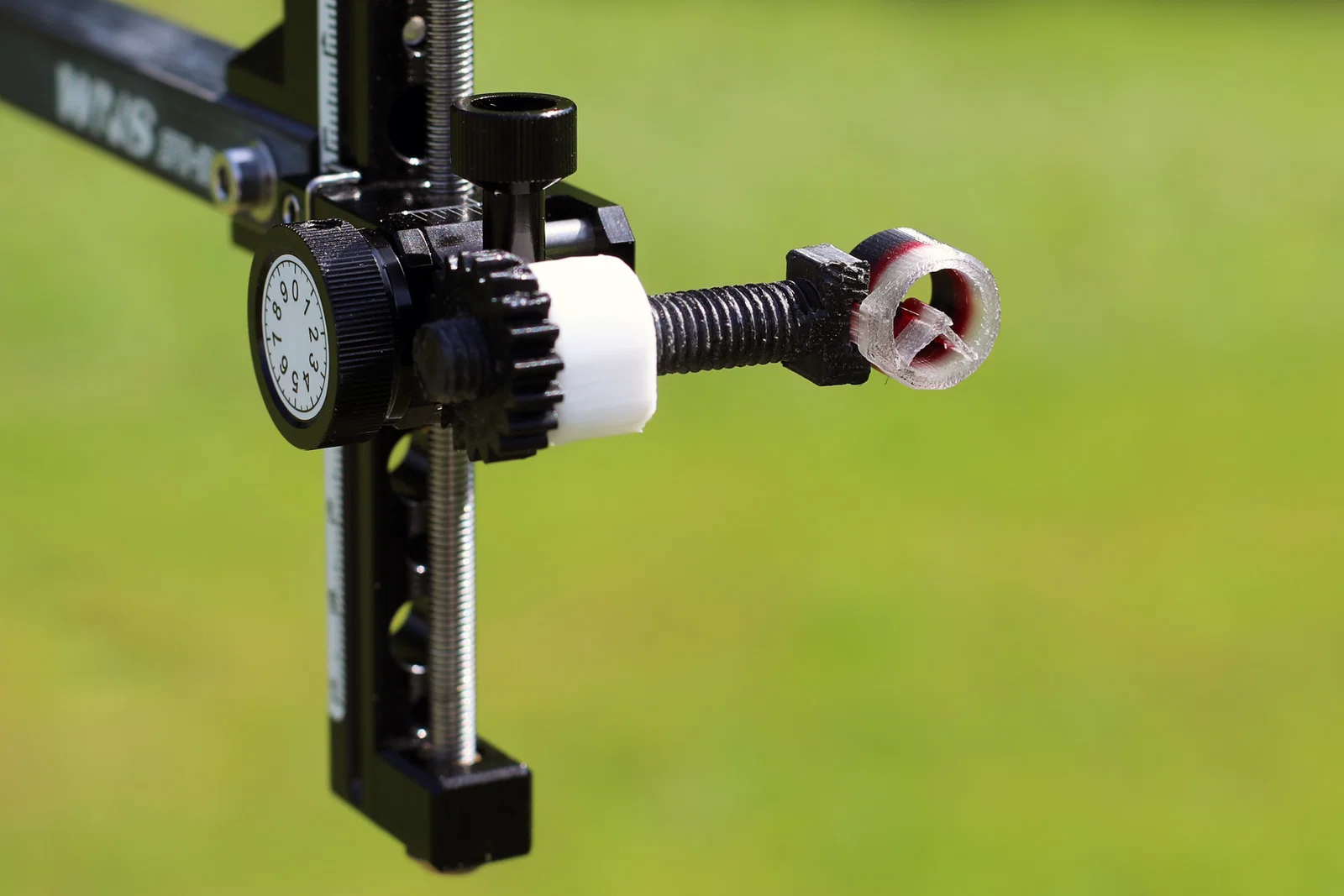

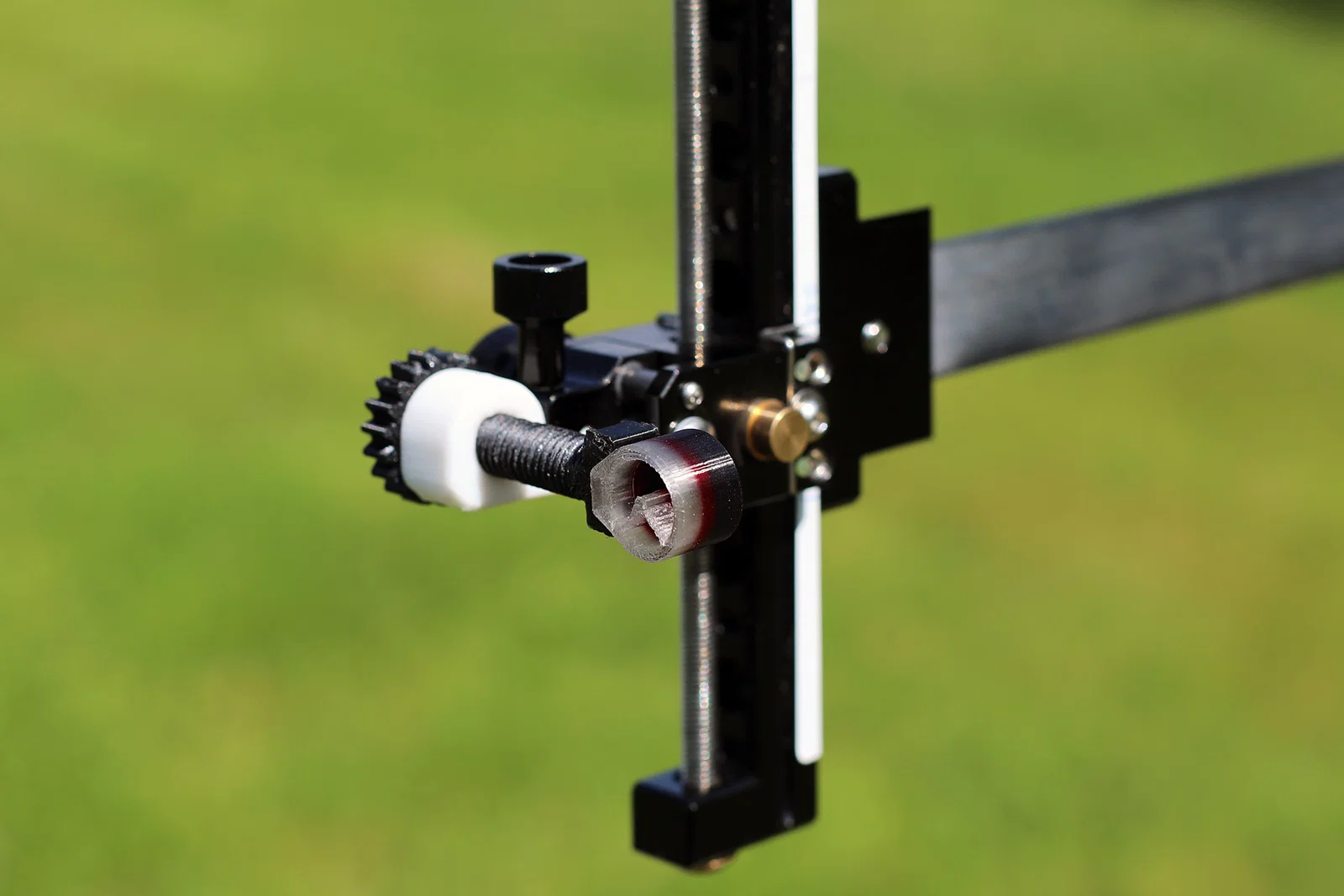

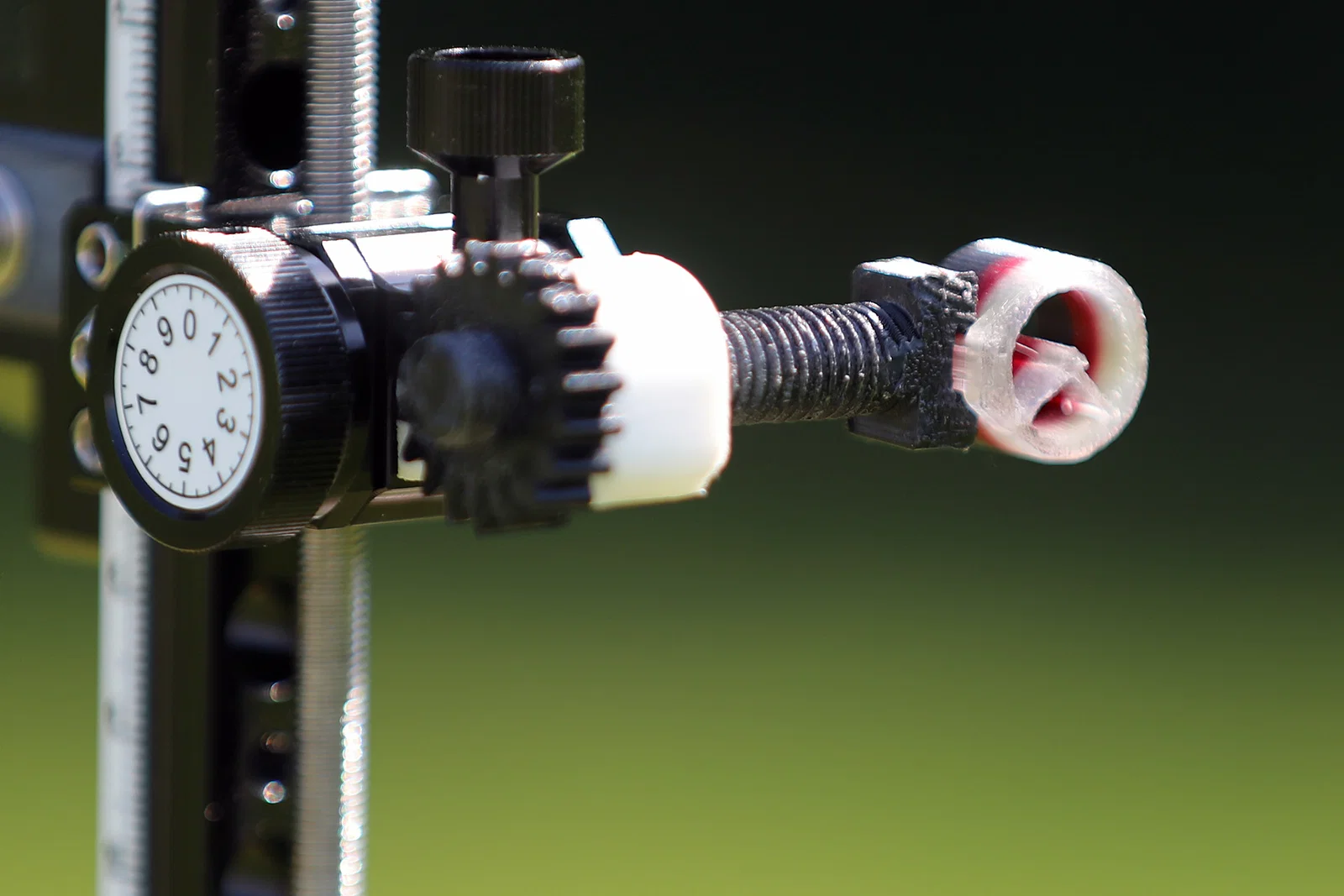

"Halter_Vorne_Klein" được gắn vào phần còn lại của SPR-100 như bình thường. Có lẽ nó cũng sẽ vừa với các loại bộ ngắm khác nữa.

Nếu in bằng PLA thì ren ốc thường sẽ vừa ngay. Với nhựa PETG, máy mình thường in ra bị bó chặt. Bạn cứ chuẩn bị sẵn bộ taro (M8 và M4) để làm sạch ren nếu cần.

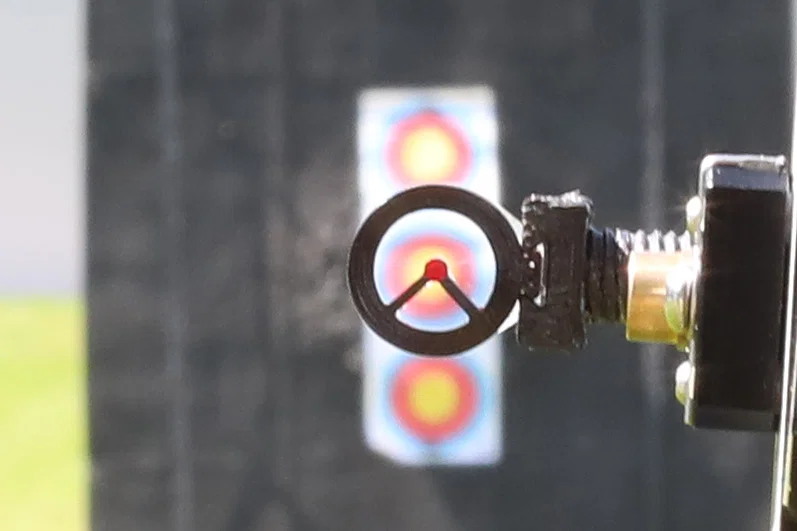

Mình in "Ringkorn" bằng ba màu qua việc thay sợi nhựa. Giờ mới để ý nó không hẳn là "Ringkorn" (vòng ngắm) vì chỉ có một chấm ở giữa mà không có vòng ngoài. Kệ đi. Mình in đáy bằng nhựa trong suốt, tiếp đến là đỏ bán trong, và cuối cùng là đen. Đó là lý do chấm tròn không xuyên suốt toàn bộ chiều cao. Tất cả mặt cắt đều thon dần từ trên xuống dưới để phần ống ngắm không gây xao nhãng nếu không được căn chỉnh hoàn hảo.

"Visierschraube" có thể in đứng để ren ốc đẹp hơn, nhưng sẽ dễ gãy hơn. In nằm với phần đuôi én hướng lên trên thì chắc chắn hơn, nhưng bạn chắc chắn phải chỉnh sửa lại ren sau khi in.

Vậy thôi, chúc các bạn vui vẻ!
