Nắp đậy dạng trượt cho Core One MMU3, có sẵn file STEP

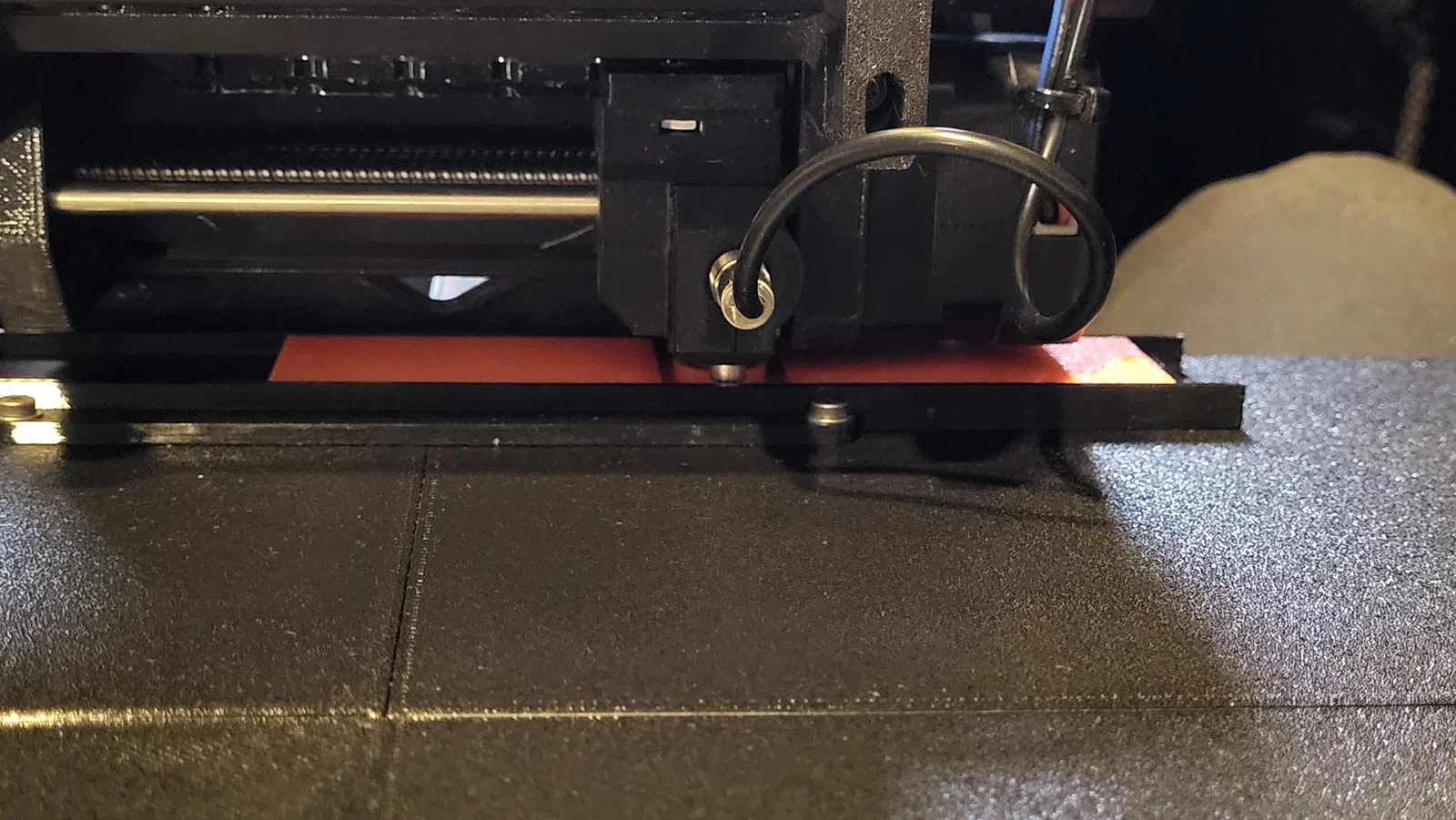

Mình không thích việc có một cái lỗ hổng lớn ở phía trên máy. Nhiệt độ sẽ bị thoát ra ngoài và mảnh vụn từ dao cắt nhựa có thể rơi vào trong buồng in, đó là lý do mình thiết kế ra cái nắp đậy này.

• Sử dụng thiết lập Structural (cấu trúc), các thiết lập fast (in nhanh) có thể làm cho chi tiết bị lắp vào không khít.

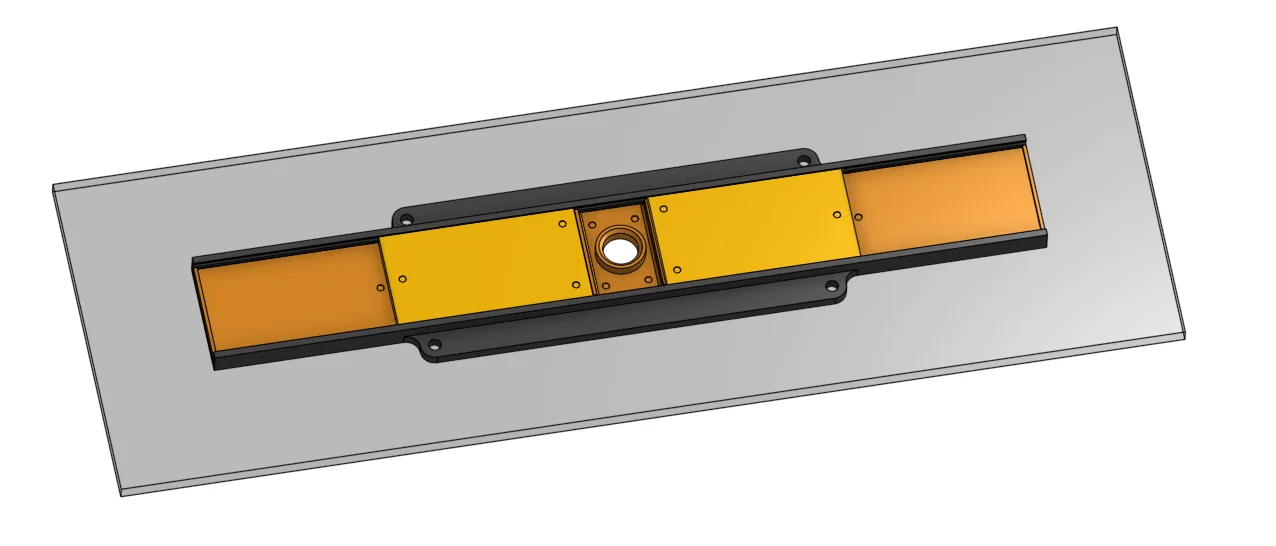

• Hãy xem hình ảnh minh họa để biết cách lắp ráp, hướng của chi tiết rất quan trọng.

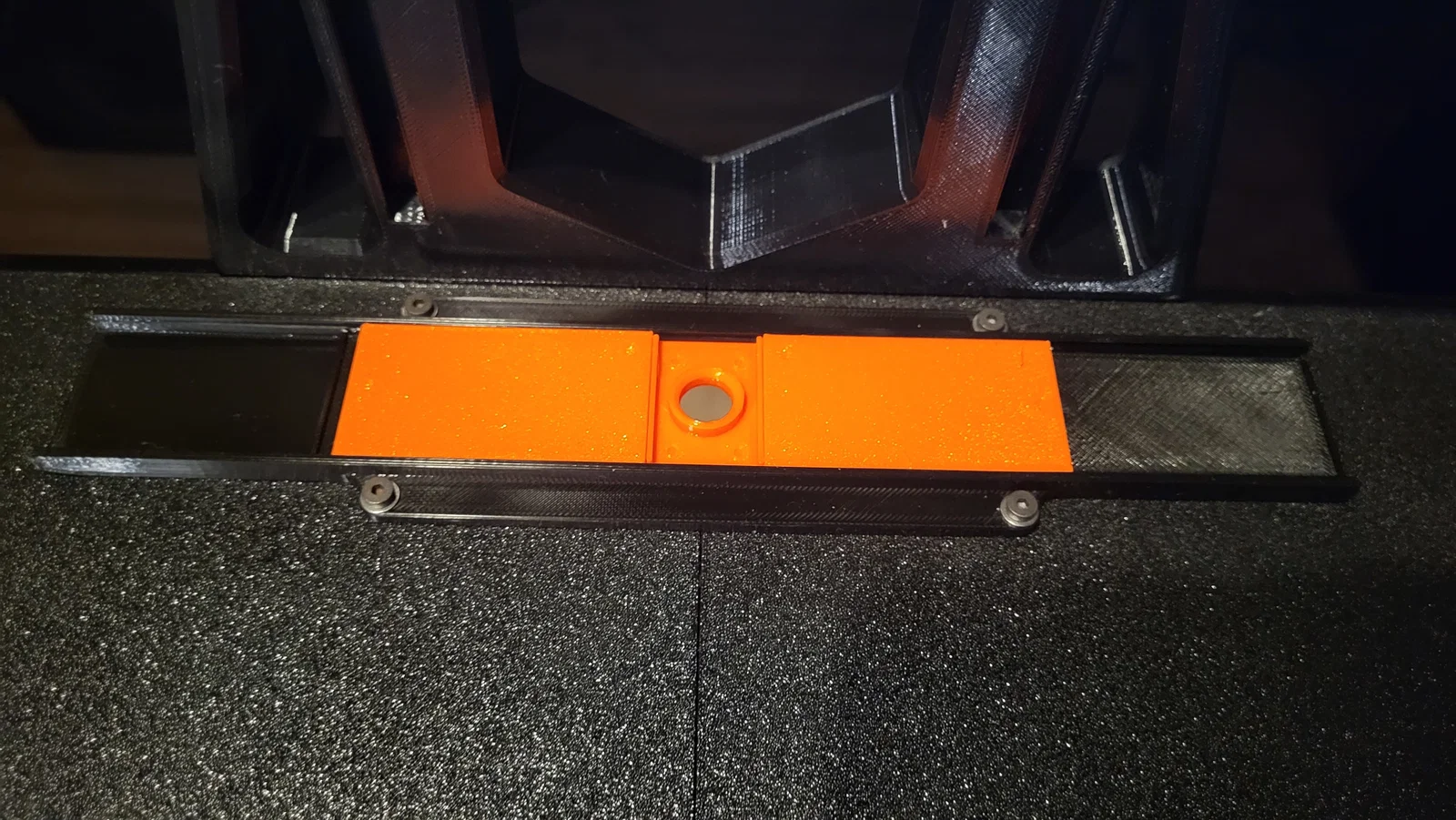

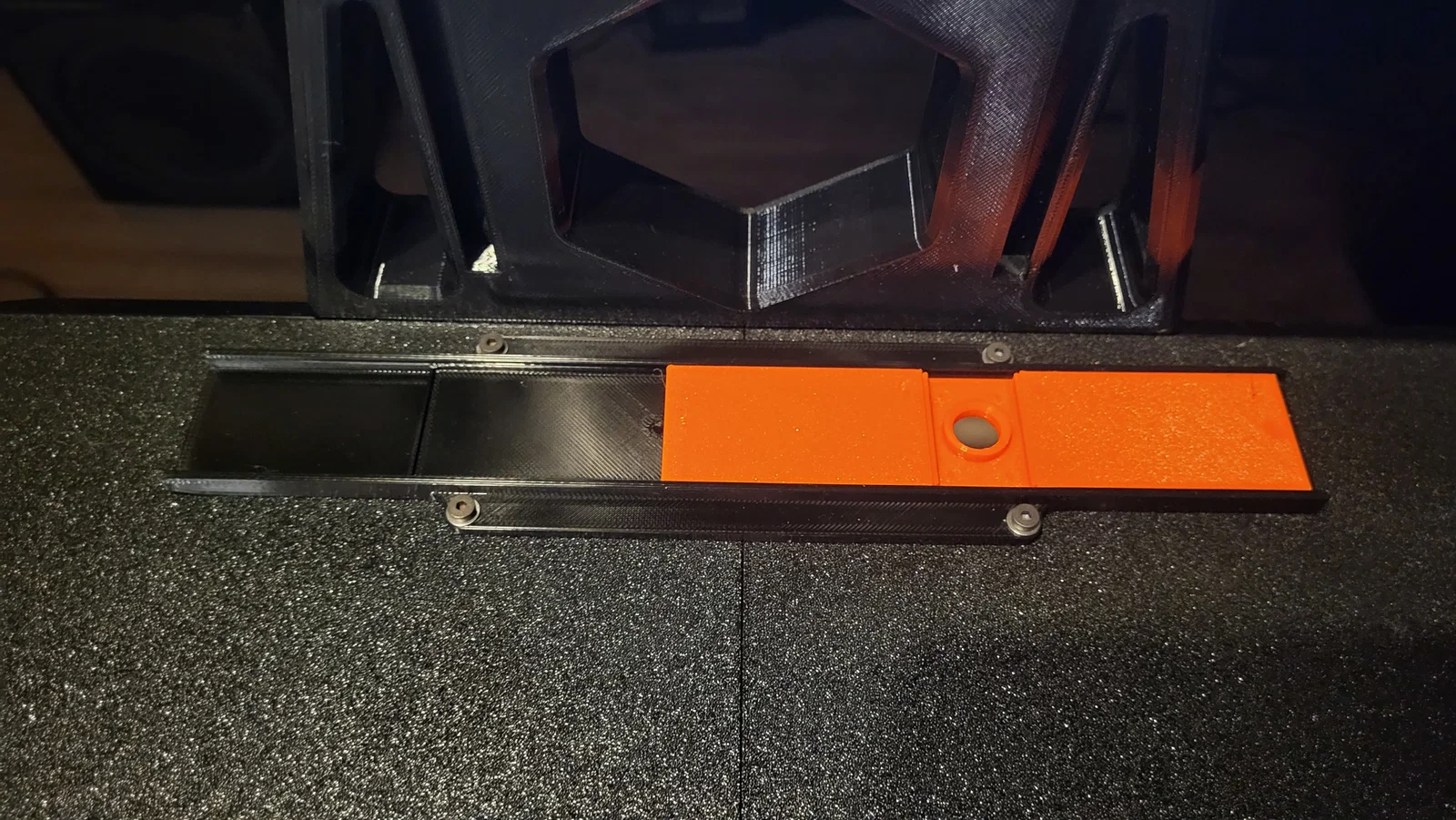

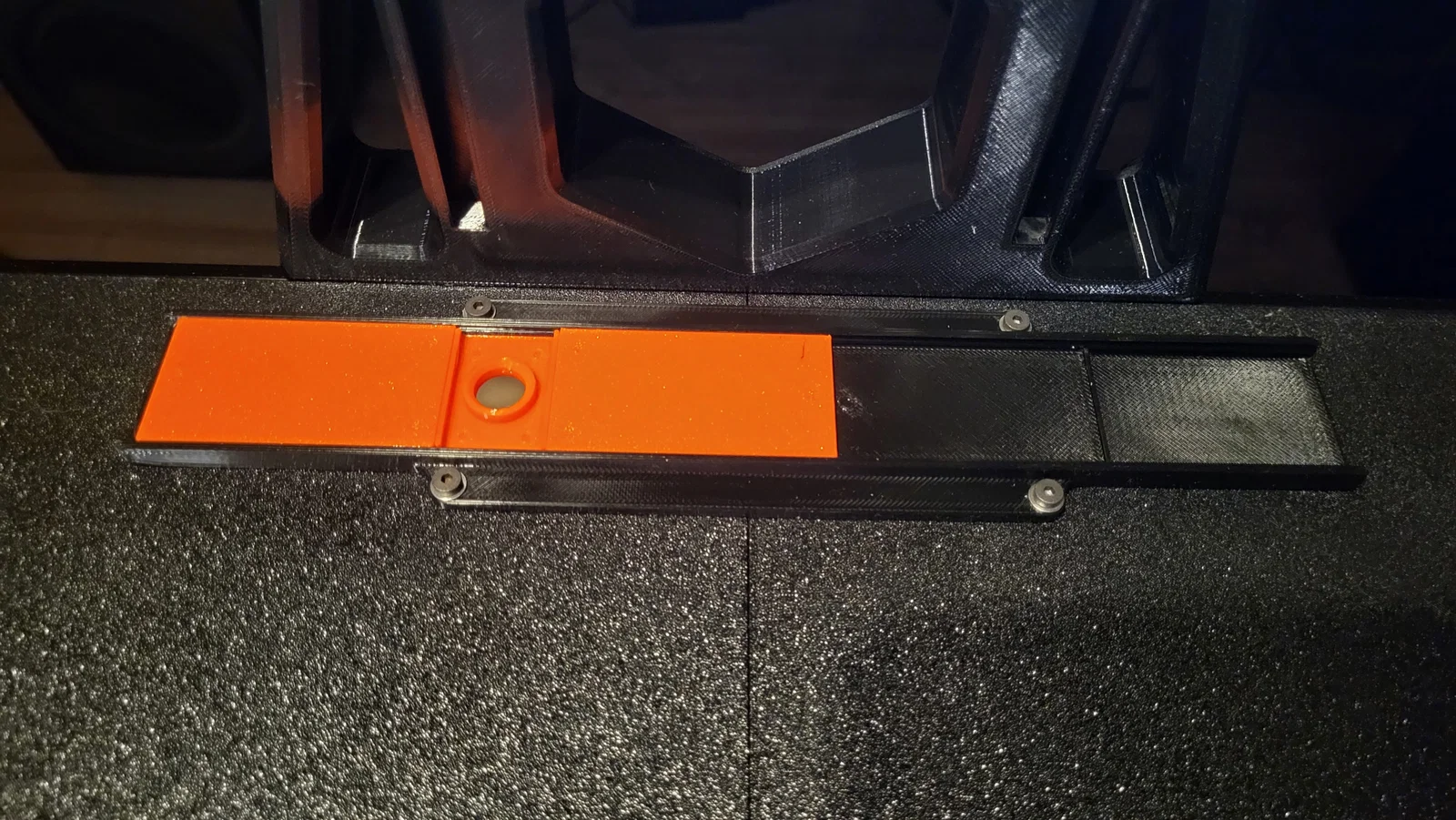

• Trượt các nắp A vào từ mỗi bên, sau đó gắn mảnh ở giữa vào, tiếp theo lắp các nắp B từ phía trên xuống sao cho khớp với mảnh ở giữa và chồng lên các nắp A.
• Mình có khoan lỗ 2,5mm vào phần đế và bắt trực tiếp vít M3x8mm vào. Bạn cũng có thể dùng ốc vít dài hơn kèm đai ốc, miễn sao thấy tiện là được. Mình làm vậy để khỏi phải in lại các chi tiết phần đế.

Nếu bạn cần thay đổi dung sai để trượt mượt hơn, điều chỉnh lỗ cắm khớp nối PTFE hoặc muốn dùng phương pháp lắp khác, mình đã đính kèm các file STEP để các bạn tùy chỉnh nhé.
