Dụng cụ căn chỉnh côn cho Mazda MX-5 Miata

Dụng cụ căn chỉnh côn này tương thích với tất cả các dòng ly hợp NA, NB và ND. Nó cũng có thể dùng được cho hộp số 5 cấp trên dòng NC (lưu ý: hộp số 6 cấp của NC có rãnh then hoa khác biệt). Ngoài ra, nó cũng vừa với các mẫu xe Mazda khác và có khả năng tương thích với một vài dòng xe Ford sử dụng chung thiết kế trục đầu vào hộp số này.

Tôi làm ra dụng cụ này vì không ưng ý với độ lỏng lẻo của dụng cụ đi kèm bộ ly hợp thay thế của mình.

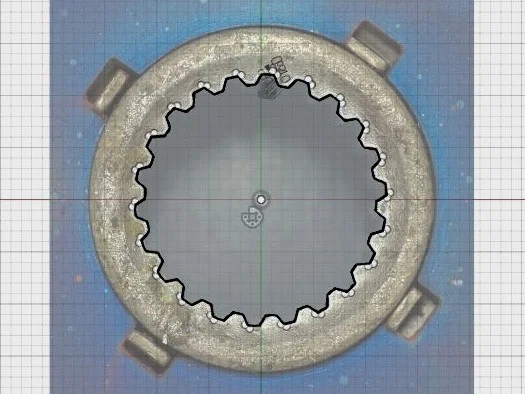

Phiên bản này dựa trên số đo thực tế từ bộ ly hợp OEM và vòng bi bánh đà của tôi, được tinh chỉnh kích thước để khớp chính xác với hộp số 5 cấp trên chiếc Miata 1994.

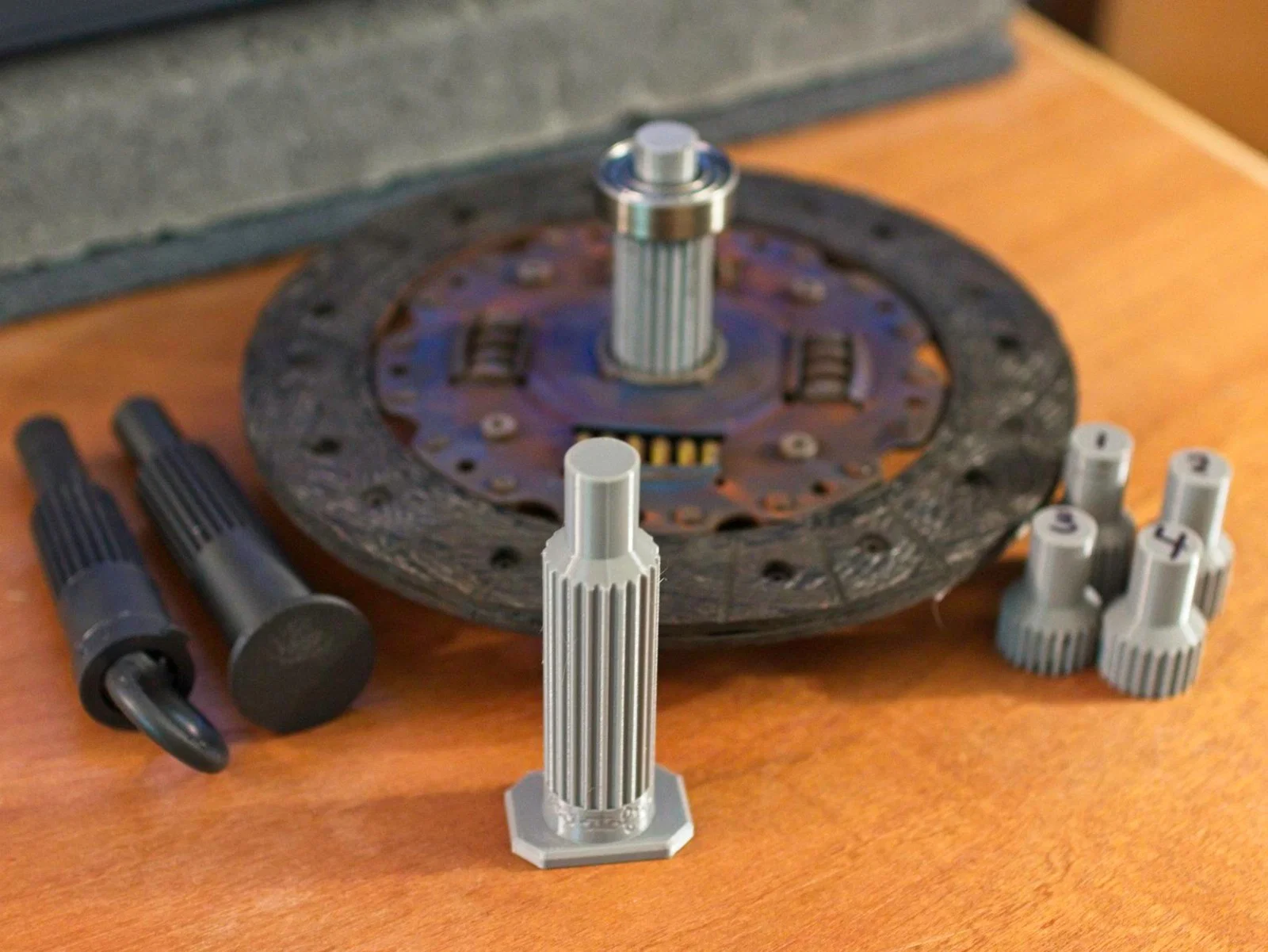

Tôi khuyên mọi người nên in thử khoảng 30mm phần đầu của mô hình để kiểm tra kích thước cho khớp với bộ ly hợp và vòng bi của bạn, vì máy in và loại nhựa in của mỗi người sẽ có độ dung sai và co ngót khác nhau. Khi tôi in file này bằng máy Bambu P1S với nhựa PETG, trục vòng bi dẫn hướng đạt đường kính 14.9mm (kích thước thiết kế là 15.06mm).

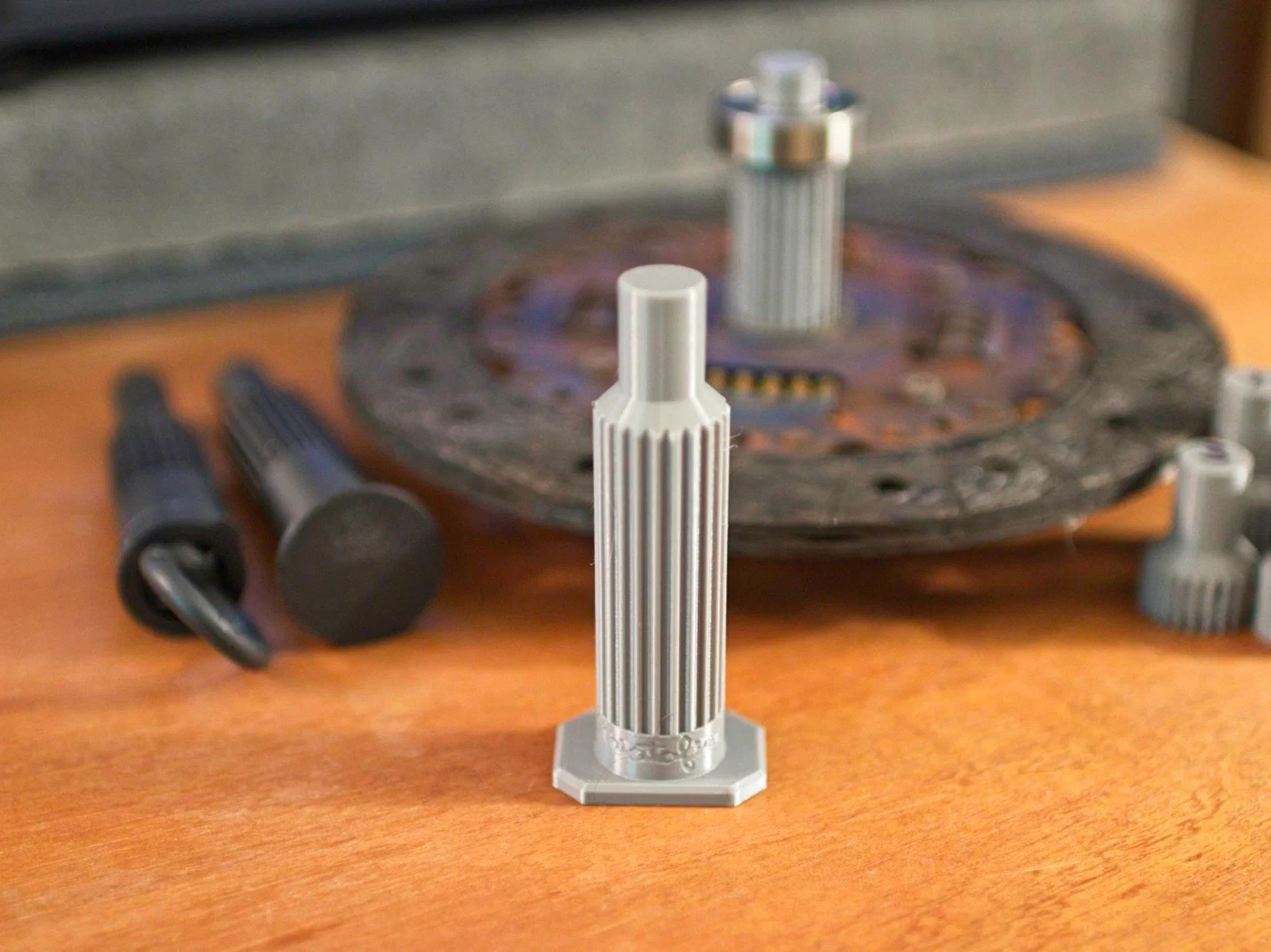

Cập nhật - Tôi nhận ra phần đế hình chữ nhật hơi quá lớn, khiến nó khó lọt qua các chấu của đĩa ép. Sau khi chỉnh sửa, dụng cụ này đã đủ khít để có thể giữ đĩa côn tự đứng vững. Tôi cũng đã đổi đế thành hình lục giác để tránh tình trạng dụng cụ bị lăn mất.
