Bộ Chốt Thay Thế Cho Core One/+

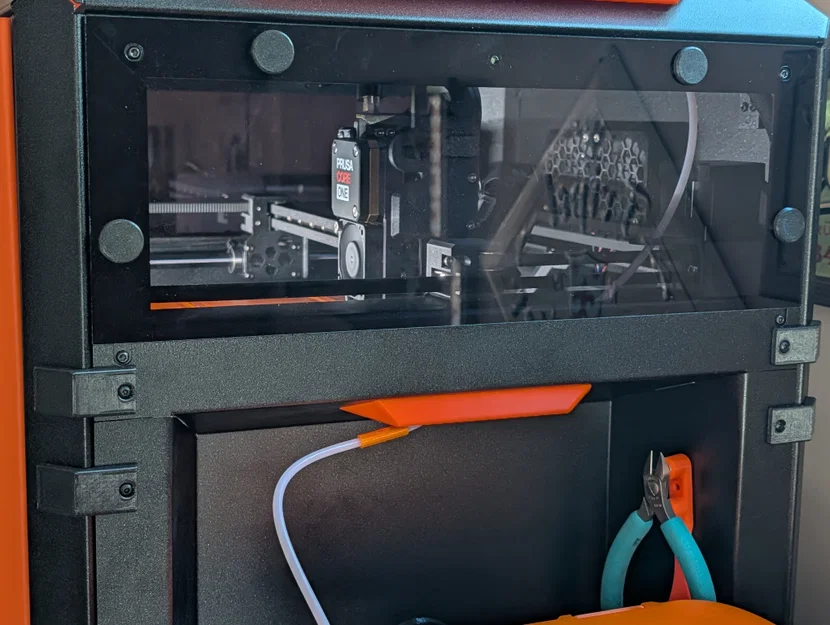

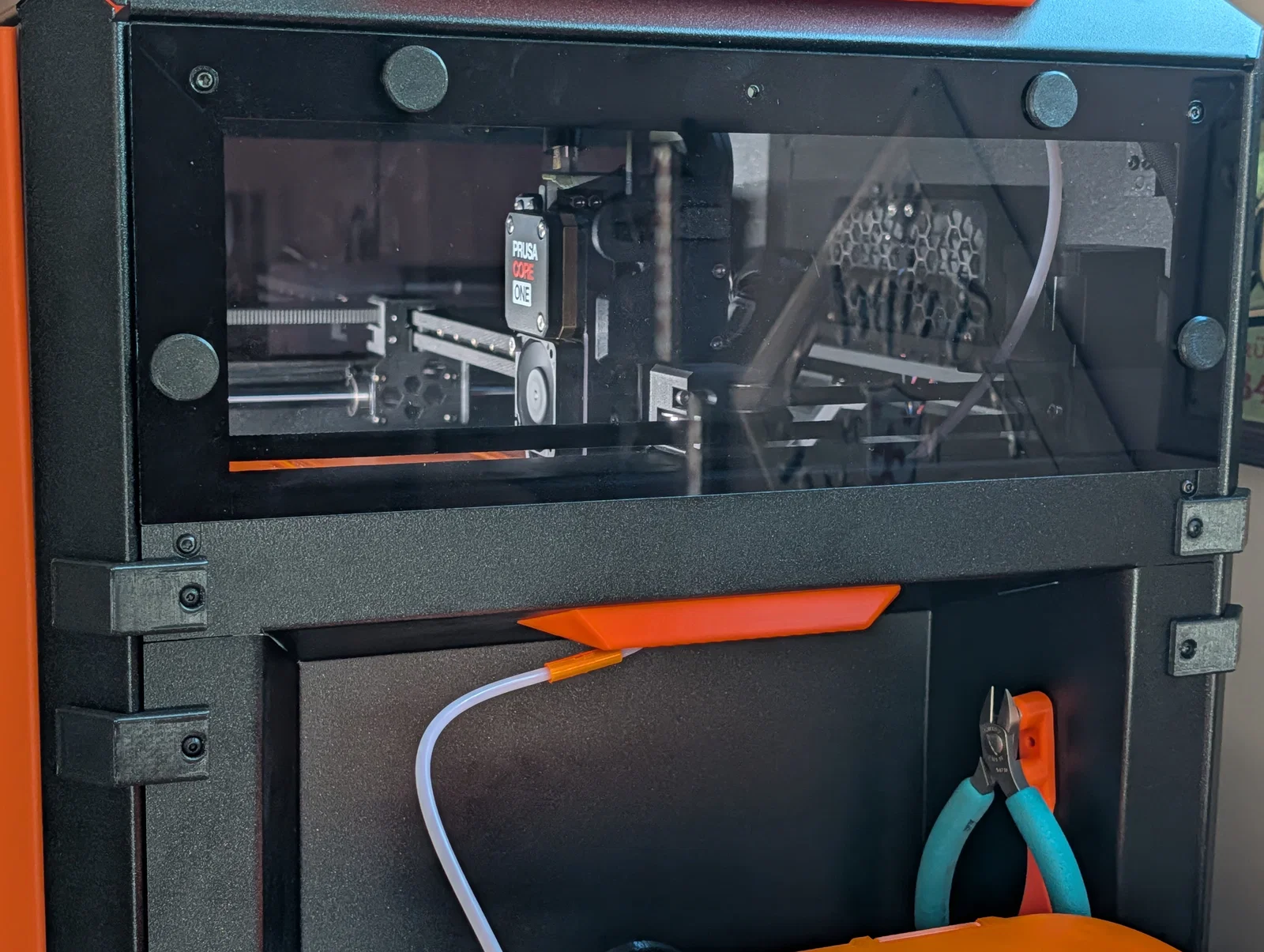

Mấy cái chốt nhựa dùng để cố định tấm ốp bên hông của Core One/Core One+ vào khung máy thật sự rất phiền phức. Chúng vừa khó tháo, khó lắp lại, vừa khó thay thế mỗi khi bạn cần mở tấm ốp ra để sửa chữa hoặc bảo trì. Bộ phụ kiện này được thiết kế để thay thế hoàn toàn các chốt đó.

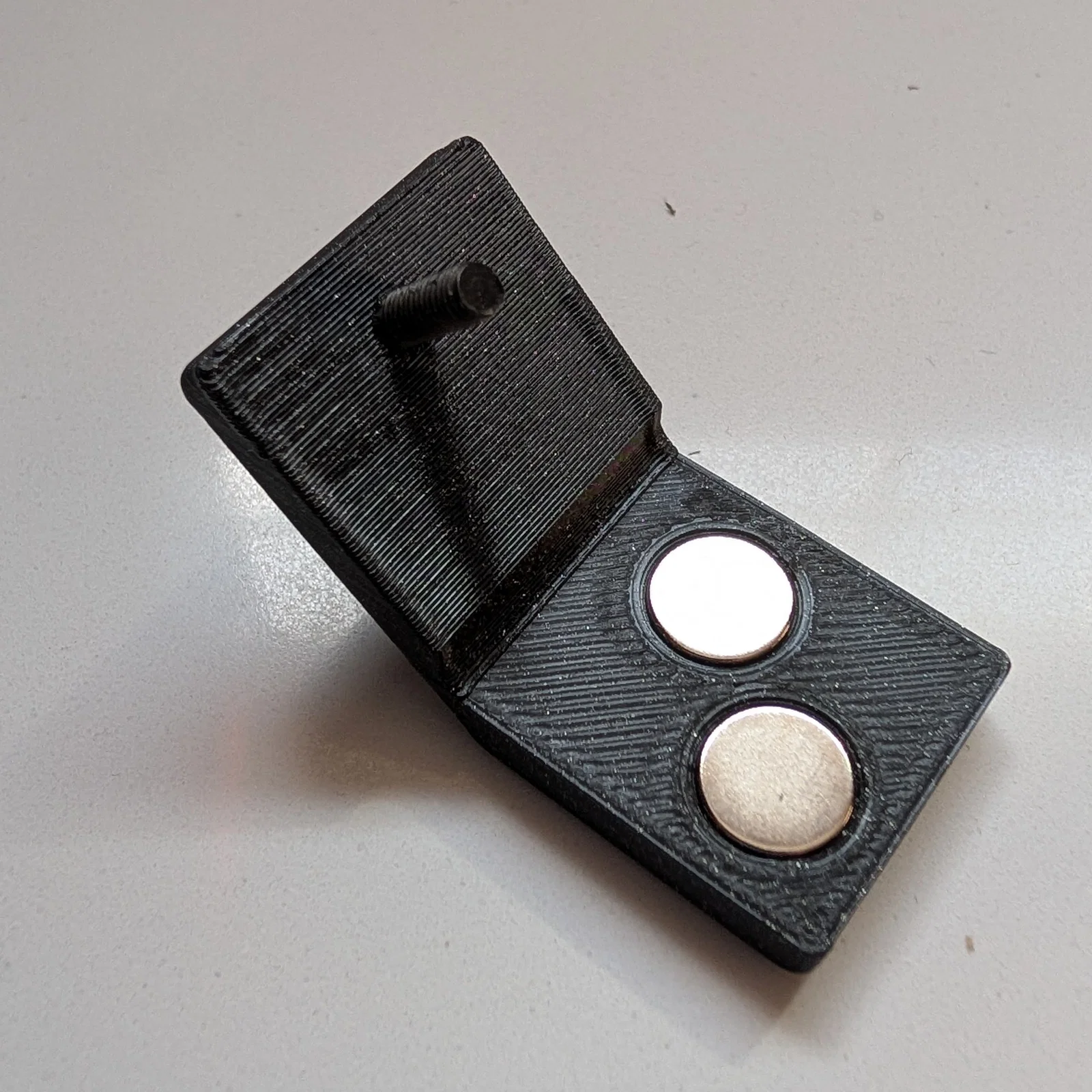

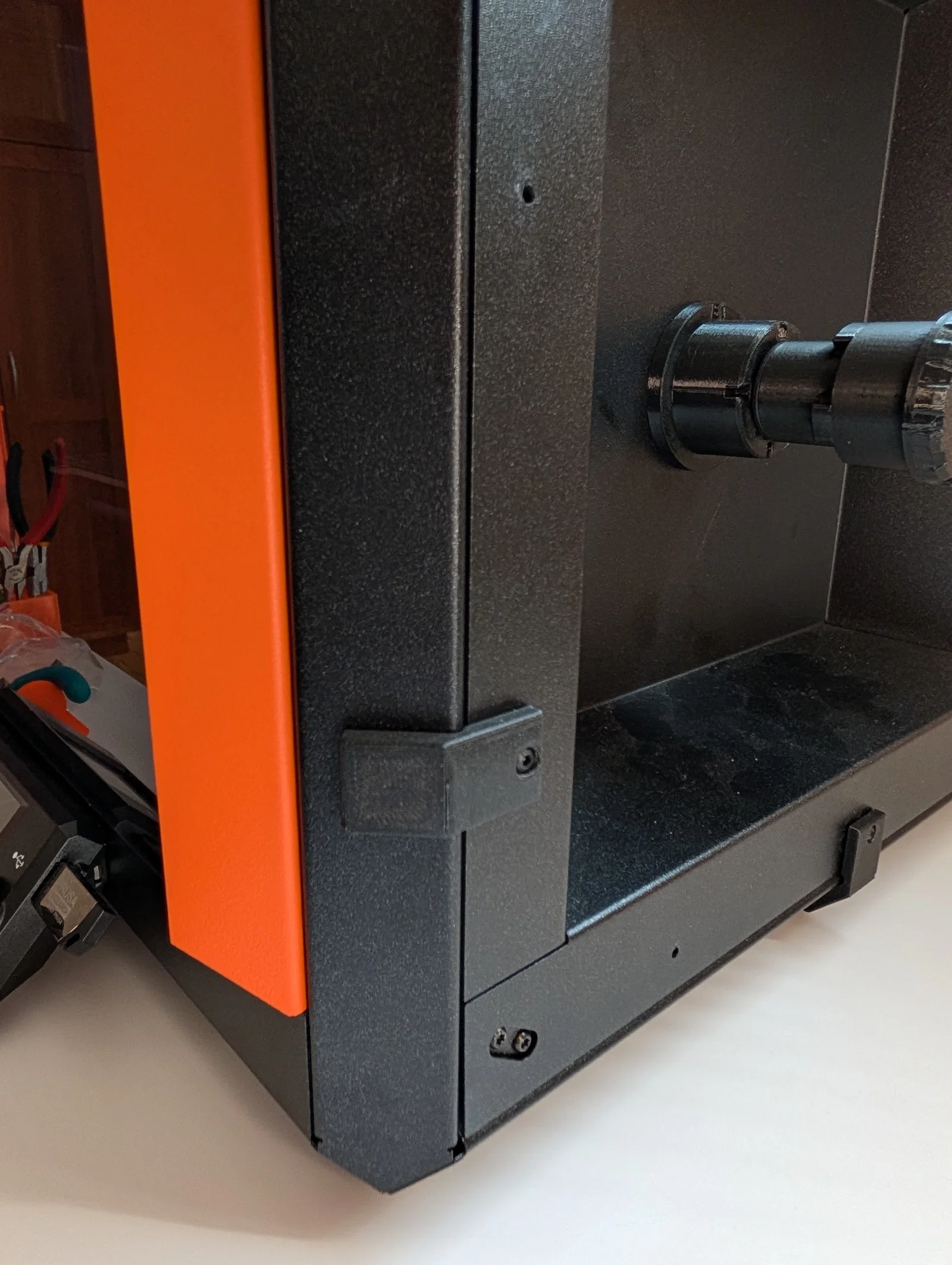

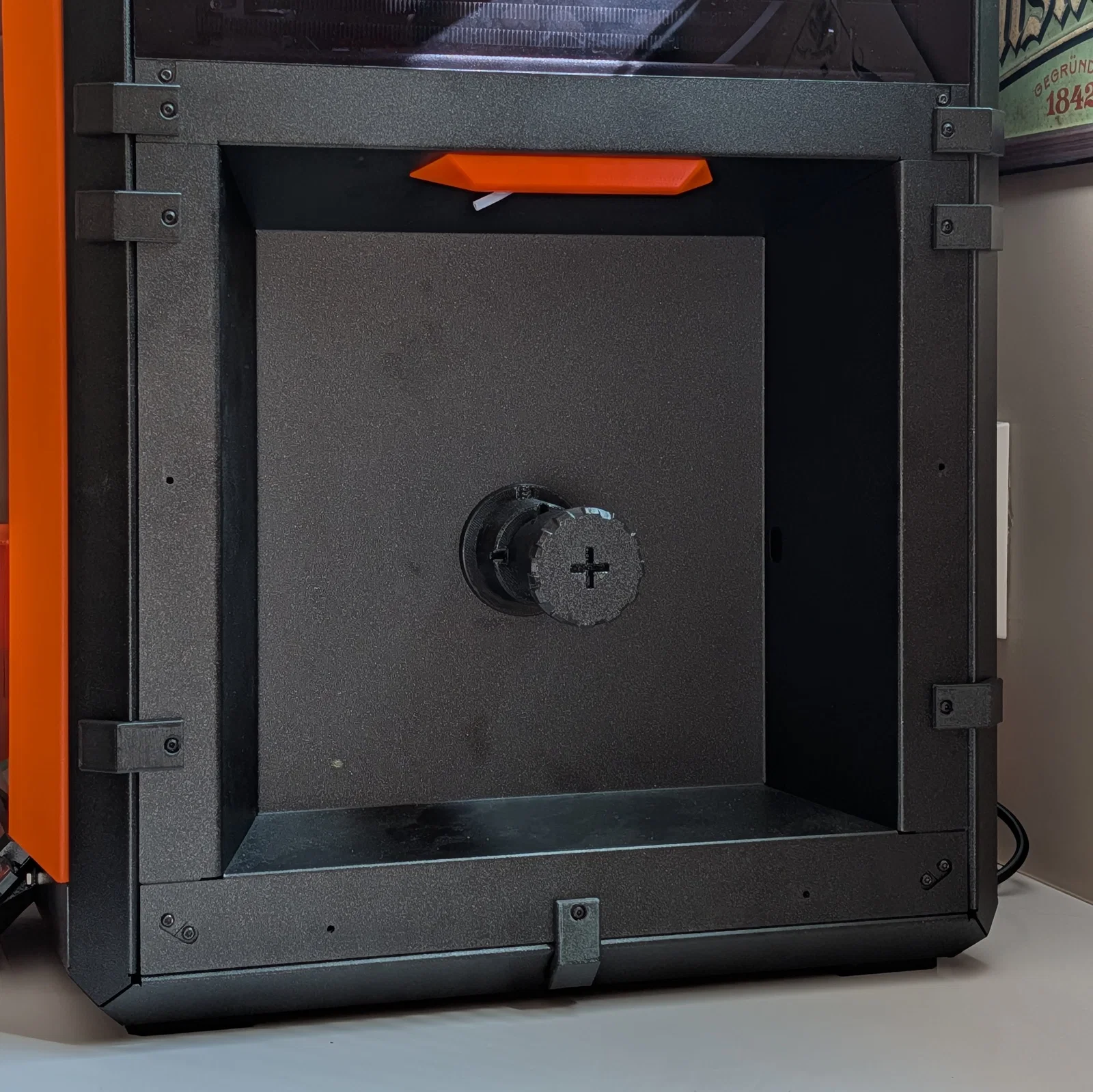

• "Strap" (Dây đai): Được thiết kế để thay thế các chốt giữ tấm ốp kim loại phía dưới của Core One. Nó bao gồm một giá đỡ góc cạnh đi kèm với ốc vít và nam châm. Ốc vít sẽ được lắp vào đúng vị trí lỗ chốt cũ để chịu lực, còn nam châm giúp giữ cố định dây đai và ngăn tấm ốp hông bị bung ra ngoài.

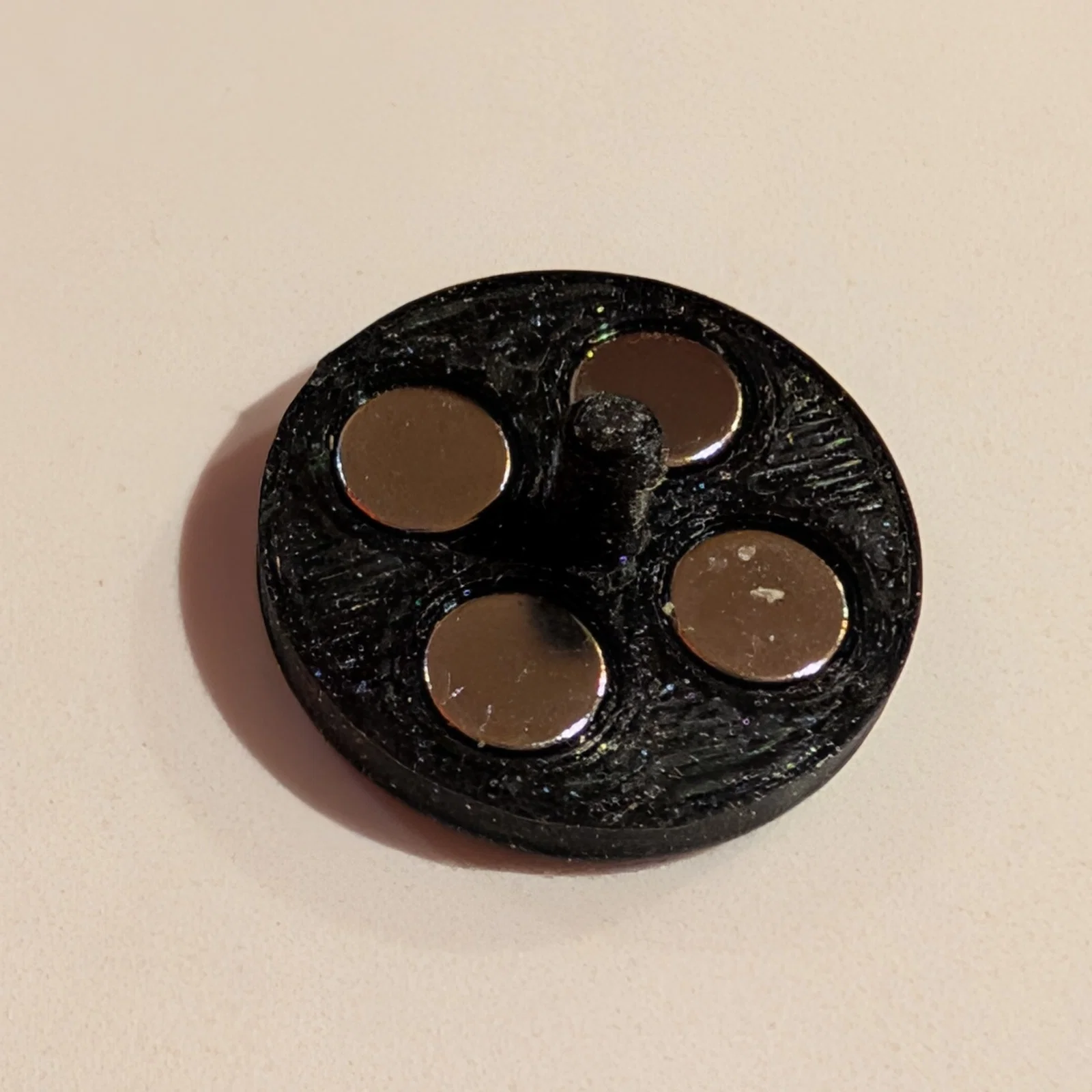

• "Button" (Nút): Được thiết kế để thay thế các chốt giữ tấm ốp nhựa phía trên.

Mình đã thử nhấc máy Core One bằng tay cầm bên hông khi đã lắp bộ dây đai này vào, cảm giác rất chắc chắn dù mình không thể đưa ra bất kỳ bảo đảm chính thức nào.

Phần cứng cần chuẩn bị

Đối với Strap:

• 2 - Nam châm 8 mm x 3 mm
• 1 - Ốc M8, chiều dài từ 5 - 10 mm

Đối với Button:

• 4 - Nam châm 5 mm x 2 mm

Lưu ý khi in Strap

Không cần dùng support nếu bạn in theo hướng mặc định của file .stl và .3mf, với lỗ nam châm hướng lên trên và lỗ vít nằm ở phần vát (như trong ảnh thứ ba).

Bạn có thể dùng thiết lập slicer bình thường, đây là thông số mình đã dùng:

• PLA
• Đầu in 0.4 mm CHT
• Layer 0.2 STRUCTURAL
• 20% Adaptive Cubic infill

Lưu ý khi in Button

Phần trụ tròn trên nút có thể bị rung lắc nếu in ở tốc độ cao vì nhựa chưa kịp nguội và cứng lại trước khi lớp tiếp theo được bồi lên. Kết quả in ra vẫn dùng được nhưng nhìn không đẹp mắt lắm. Mình đã thêm một modifier để làm chậm tốc độ in ở phần đó. Tuy nhiên, nếu bạn in nhiều nút cùng lúc thì có lẽ không cần đến modifier này.

Thiết lập slicer:

• PLA
• Đầu in 0.4 mm CHT
• Layer 0.2 STRUCTURAL
• 100% infill

Lắp ráp

Sau khi in xong, bạn vặn ốc 8 mm vào strap và nhấn các nam châm vào lỗ. Vì nam châm vừa khít nên có thể bạn sẽ cần chút kiên nhẫn để nhấn chúng vào đúng vị trí.

Ốc 3 mm trên strap có kích thước gần bằng với lỗ, nên nó sẽ rất khít. Mình đã phải xoay nhẹ và nhấn khá mạnh mới lắp vào được (mình thấy đây là điểm tốt vì nó giúp kết nối chặt hơn).
