Vỏ gắn ESP32CAM cho đồng hồ nước Axiom W1

Tác giả 3D Print A Lot Print A Lot

Lượt coi
38

File 1 71,6 KB

  • Axiom_W1_meter_esp32_mount_1779976501.stlSTL · 71,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

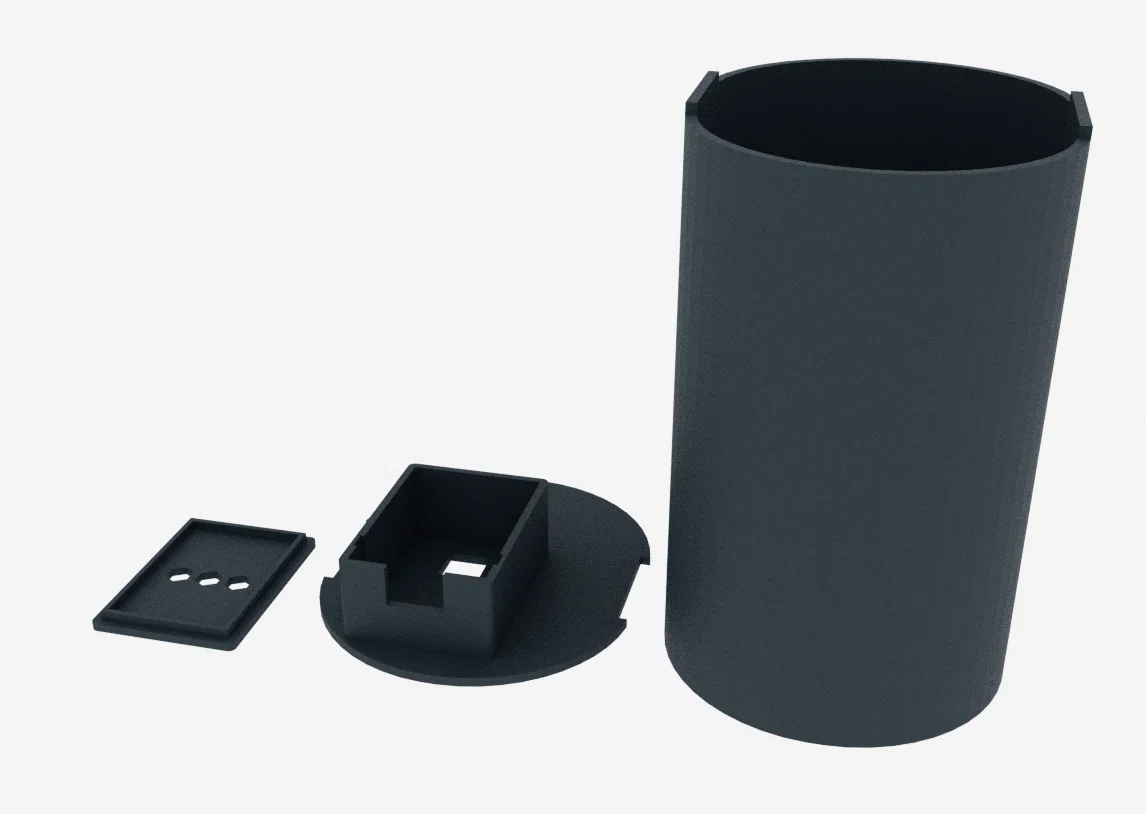

Đây là vỏ hộp kín đơn giản được thiết kế để lắp đặt module camera ESP32CAM một cách chắc chắn và dễ dàng trên đầu đồng hồ nước Axiom Qalcosonic W1. Bạn có thể dùng nó cho các dự án nhà thông minh, nơi sử dụng phần mềm OCR hoặc AI để tự động đọc chỉ số đồng hồ nước. Vỏ hộp giúp ngăn ánh sáng môi trường và bụi bẩn làm ảnh hưởng đến chất lượng hình ảnh của camera.

Các linh kiện:

  • Vỏ hộp chính
  • Nắp cho vỏ hộp chính tích hợp khay gắn module ESP32CAM
  • Nắp đậy cho khay chứa ESP32CAM

Lưu ý và mẹo nhỏ:

  • Việc chiếu sáng màn hình đồng hồ nước mà không gây chói cho camera khá khó khăn. Mình khuyên bạn nên thử nghiệm gắn thêm đèn LED hoặc dải LED bên trong vỏ hộp, vì đèn flash tích hợp của ESP32CAM gần như không hiệu quả để chiếu sáng màn hình và còn gây nóng bên trong hộp. Mình đã thử và thấy dùng một dải LED COB ngắn gắn ở mặt dưới nắp đậy cho kết quả khá tốt.
  • Vì lý do trên, rất khuyến khích in vỏ hộp bằng loại nhựa có bề mặt lì (matte), ưu tiên màu đen hoặc xám đậm để màn hình là bề mặt sáng duy nhất bên trong, giúp ánh sáng tán xạ đều hơn và giảm chói.
  • Chỉ cần một rung động nhỏ cũng làm các công cụ OCR (như ssocr trong Home Assistant) đọc sai số. Băng keo và vật nặng (nếu đồng hồ đặt ngửa) là "cứu cánh" để giữ camera cố định và vỏ hộp chắc chắn. Hãy dùng băng keo cố định giữa bo mạch ESP32 với vỏ và giữa vỏ với đồng hồ nước để hạn chế di chuyển. Nếu nắp bị cong hoặc không khớp, bạn có thể dán băng keo hoặc dùng keo dán lại, hoặc đặt thêm vật nặng lên trên.
  • Nhớ điều chỉnh tiêu cự (focal distance) của ESP32CAM để có hình ảnh sắc nét nhất ở khoảng cách gần.
