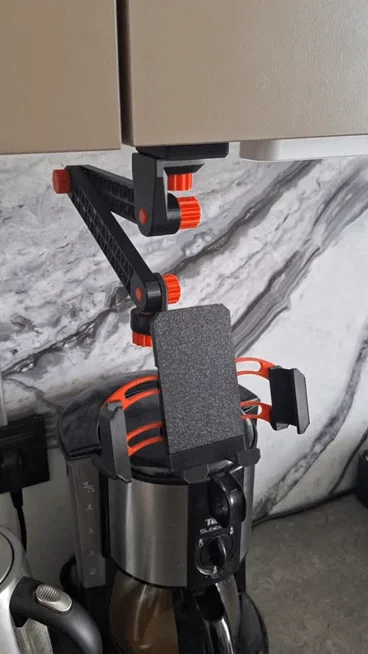

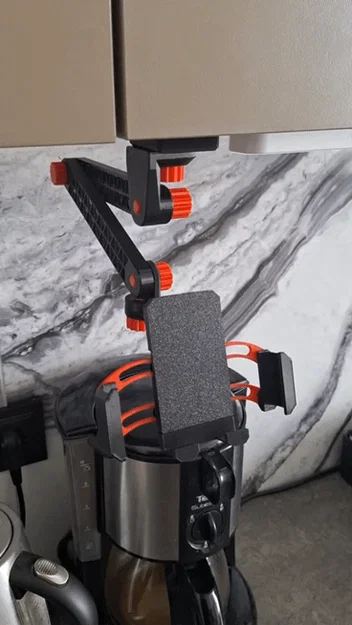

Giá đỡ điện thoại trọng lực hạng nặng & Cánh tay khớp nối modular (In 3D)

Bạn đã chán ngấy các giá đỡ điện thoại ọp ẹp, dễ bị rung lắc hoặc cần dùng đến ốc vít kim loại rườm rà? Hãy trải nghiệm ngay trạm giá đỡ cánh tay modular hạng nặng, in 3D 100%. Kết hợp giữa kẹp giữ điện thoại thông minh bằng trọng lực cao cấp, cánh tay khớp nối kỹ thuật truss và kẹp C gia cường siêu cứng cáp, hệ thống chuyên nghiệp này được chế tạo để giữ vững những chiếc smartphone flagship nặng (như dòng Ultra hoặc Pro Max) với độ ổn định tuyệt đối.

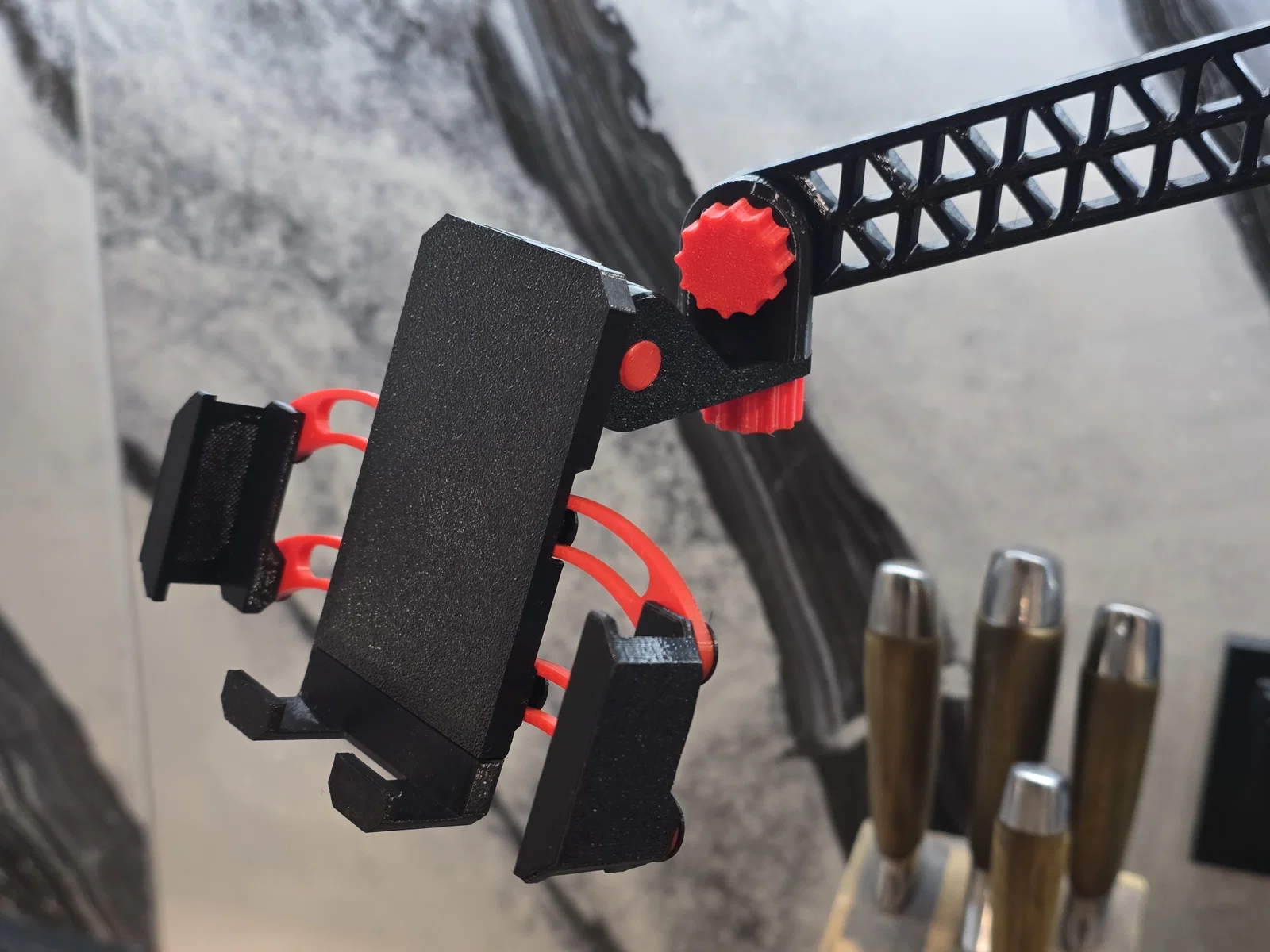

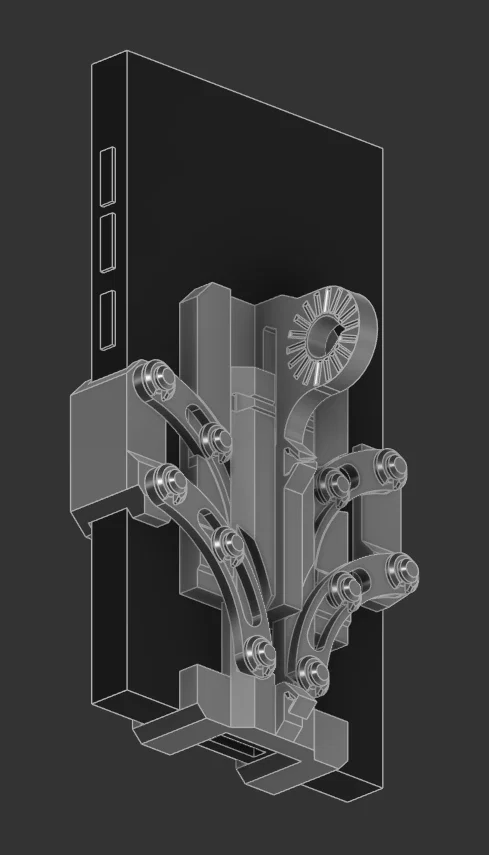

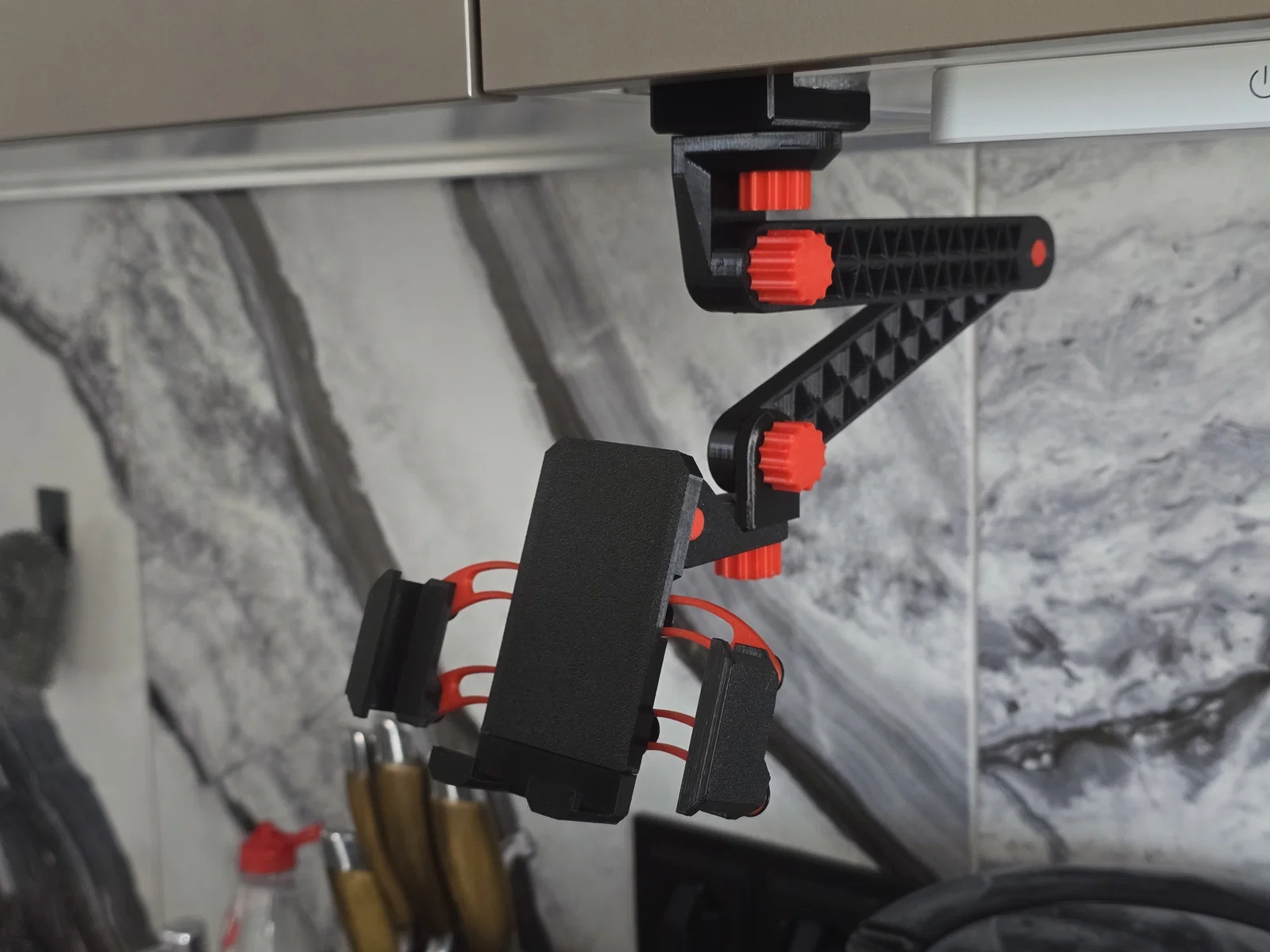

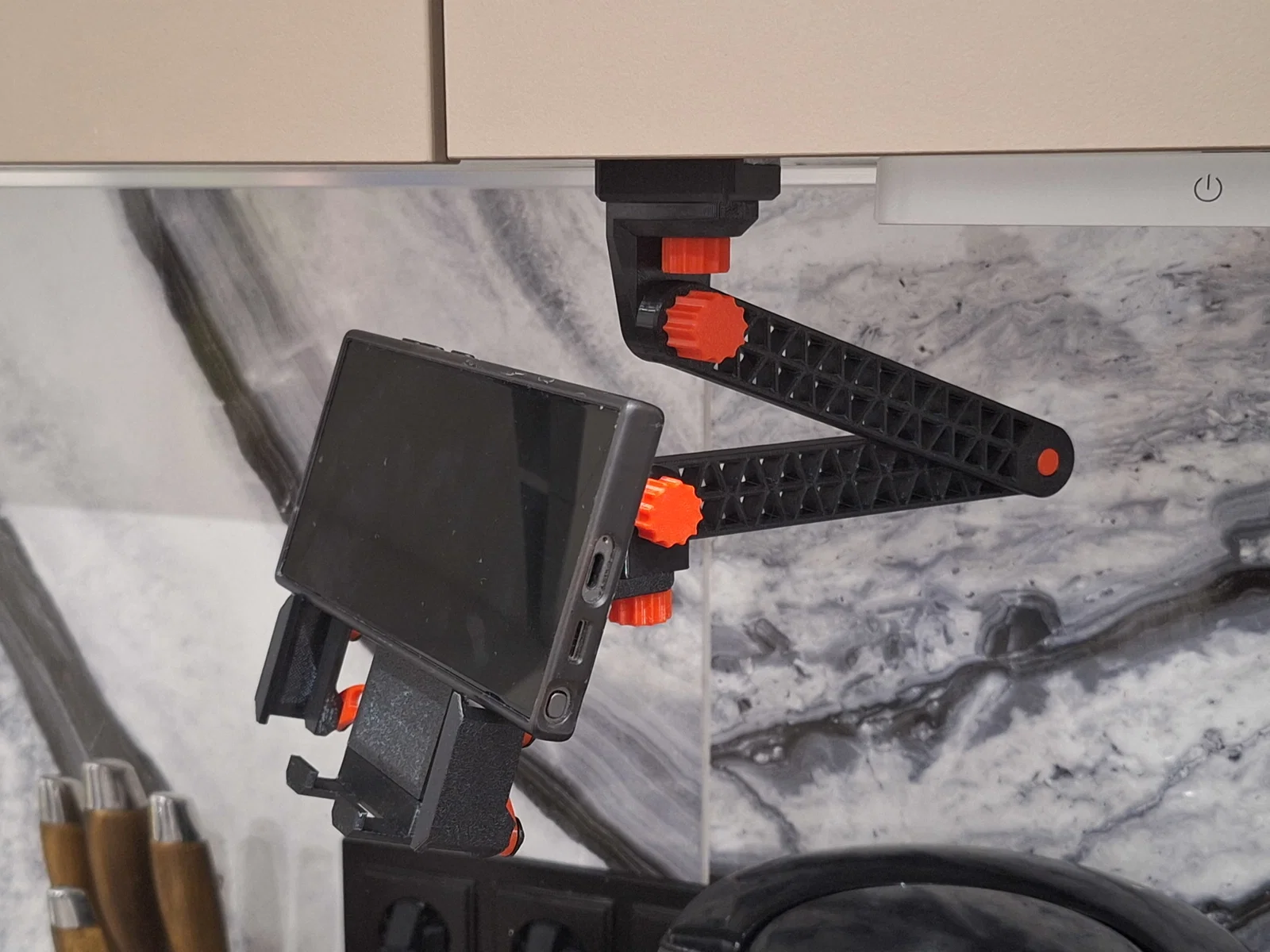

🛡 Bộ phận kẹp trên bằng trọng lực thông minh

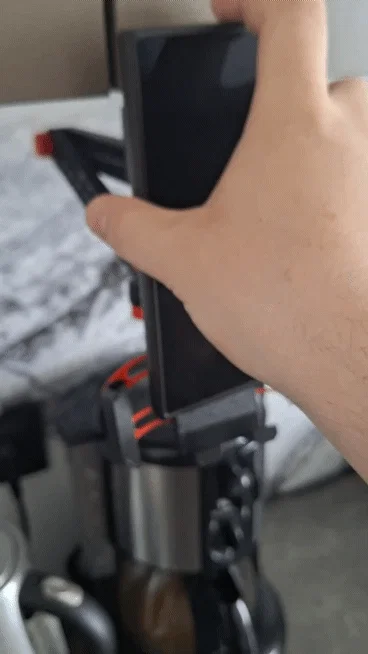

• Cơ chế thả và khóa tự động: Chỉ cần đặt điện thoại lên giá đỡ. Trọng lượng của máy sẽ kích hoạt các ngàm bên thông qua hệ thống liên kết 4 thanh đồng bộ.
• Chống nghiêng, độ chính xác song song: Các liên kết cung kép ở hai bên giúp ngàm giữ luôn nằm thẳng đứng, loại bỏ tình trạng lệch hay nghiêng ngoài ý muốn.
• Đàn hồi bằng dây thun: Sử dụng một sợi dây thun đơn giản ở mặt sau để tự động bật mở ngàm ngay khi bạn nhấc thiết bị ra.
• Chốt an toàn chống rơi: Chốt giới hạn thẳng đứng tích hợp đảm bảo cơ chế trượt không bao giờ bị trượt ra ngoài khi di chuyển mạnh.

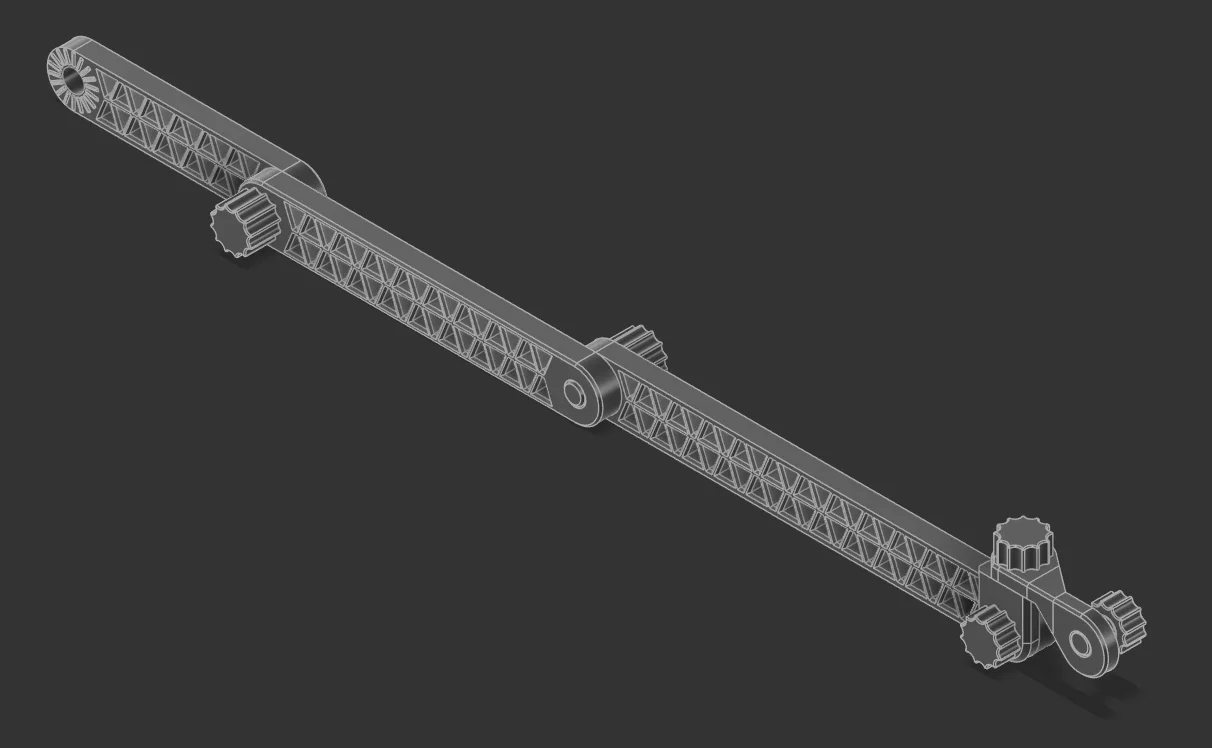

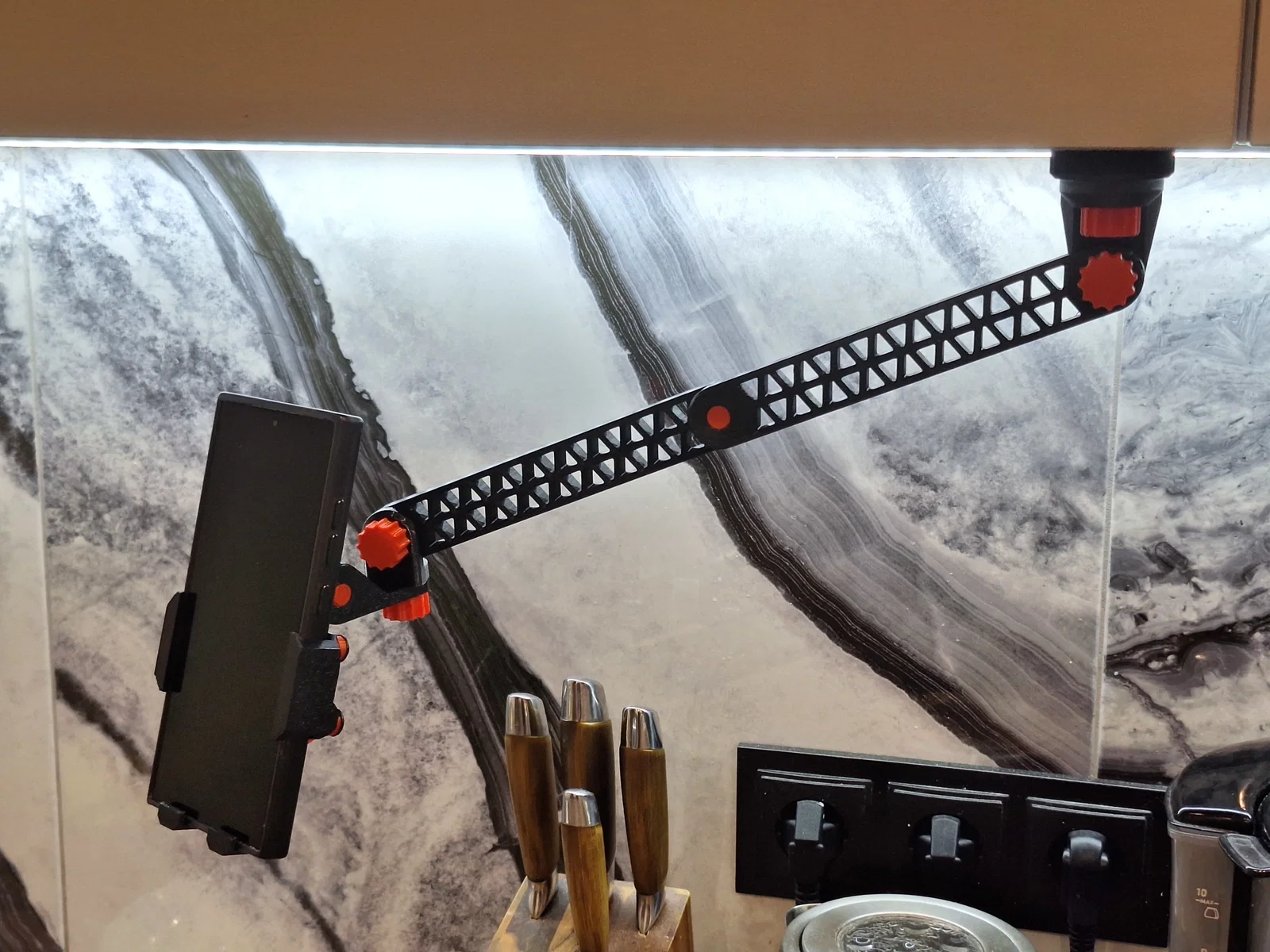

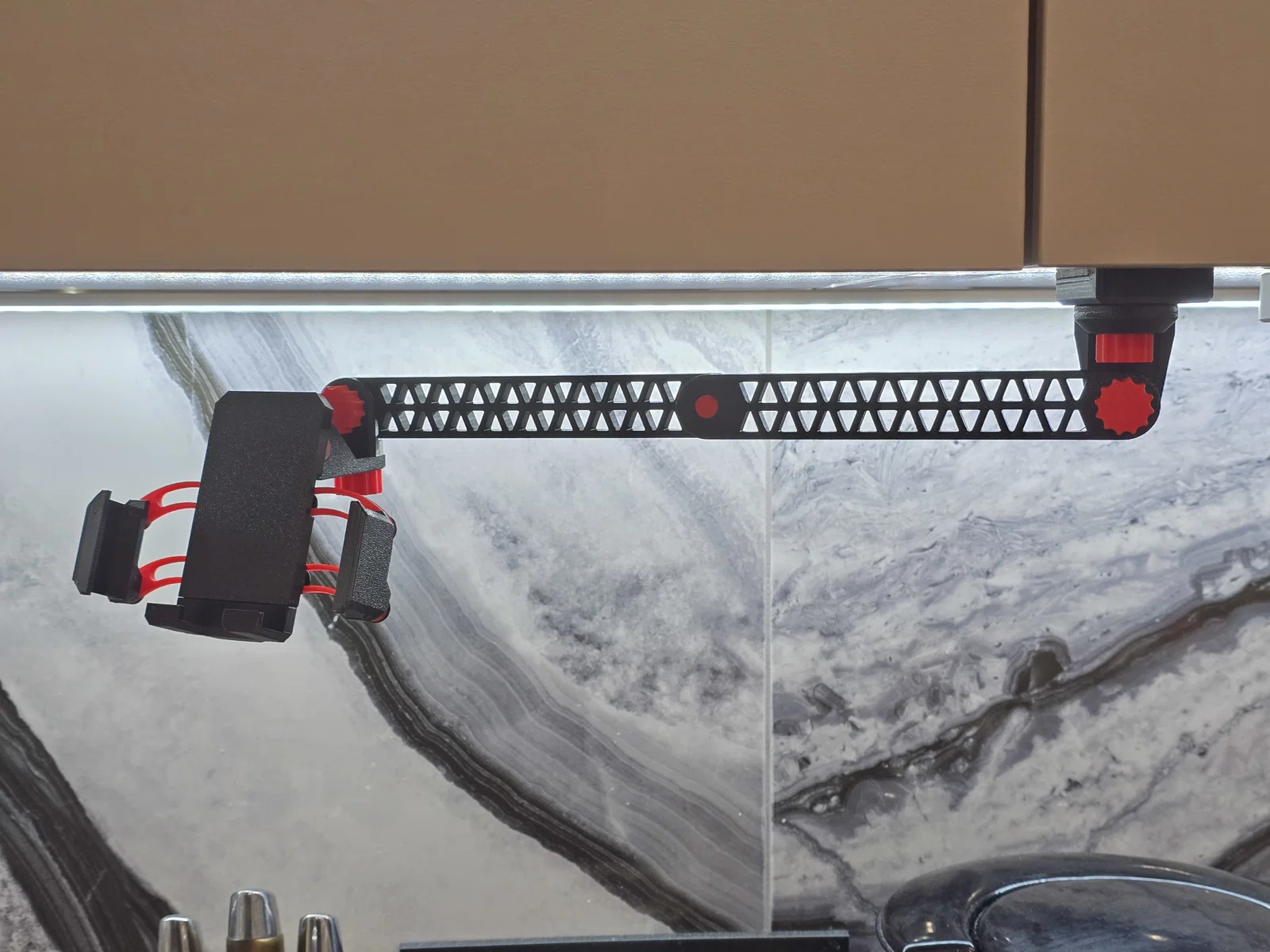

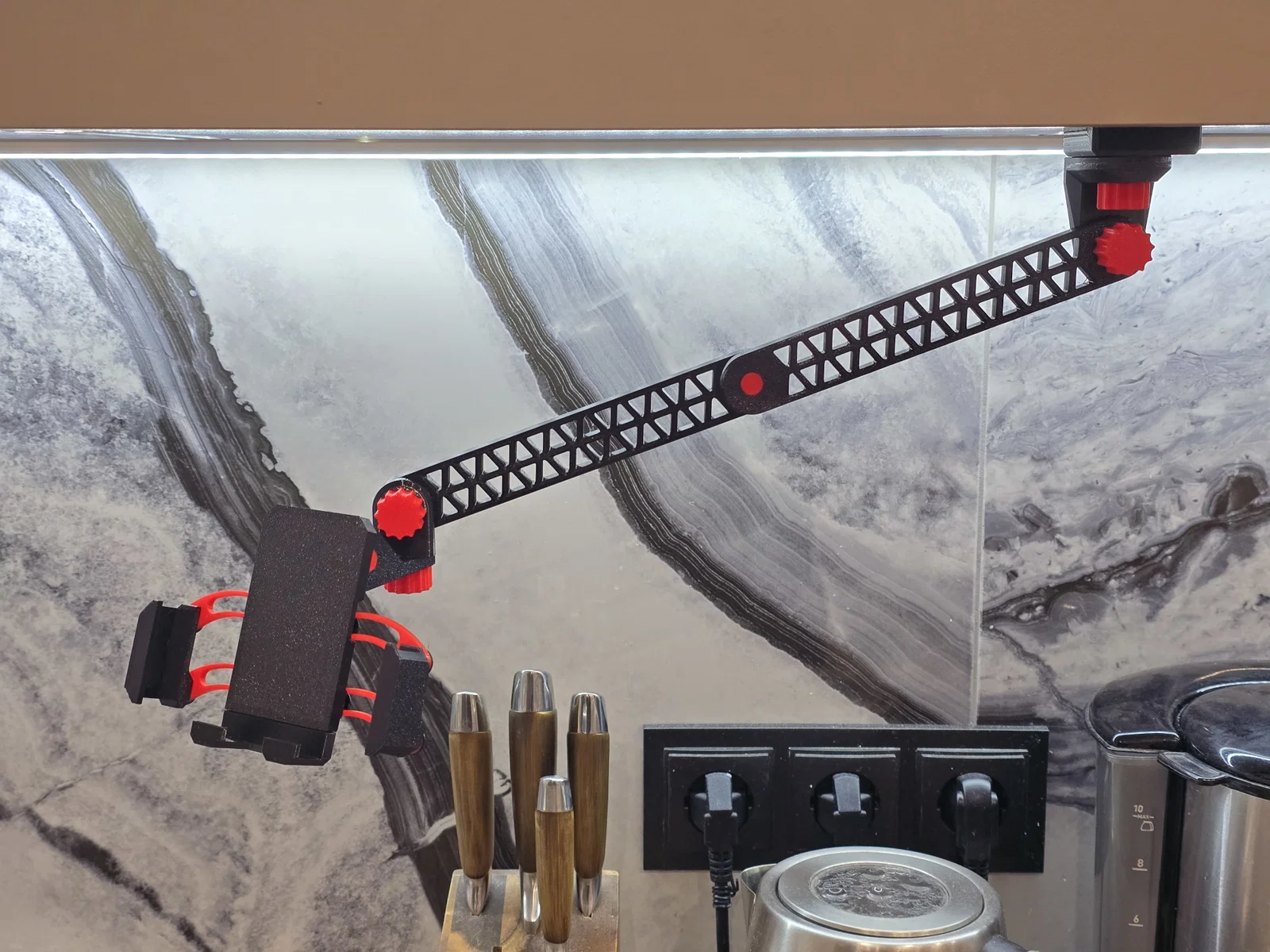

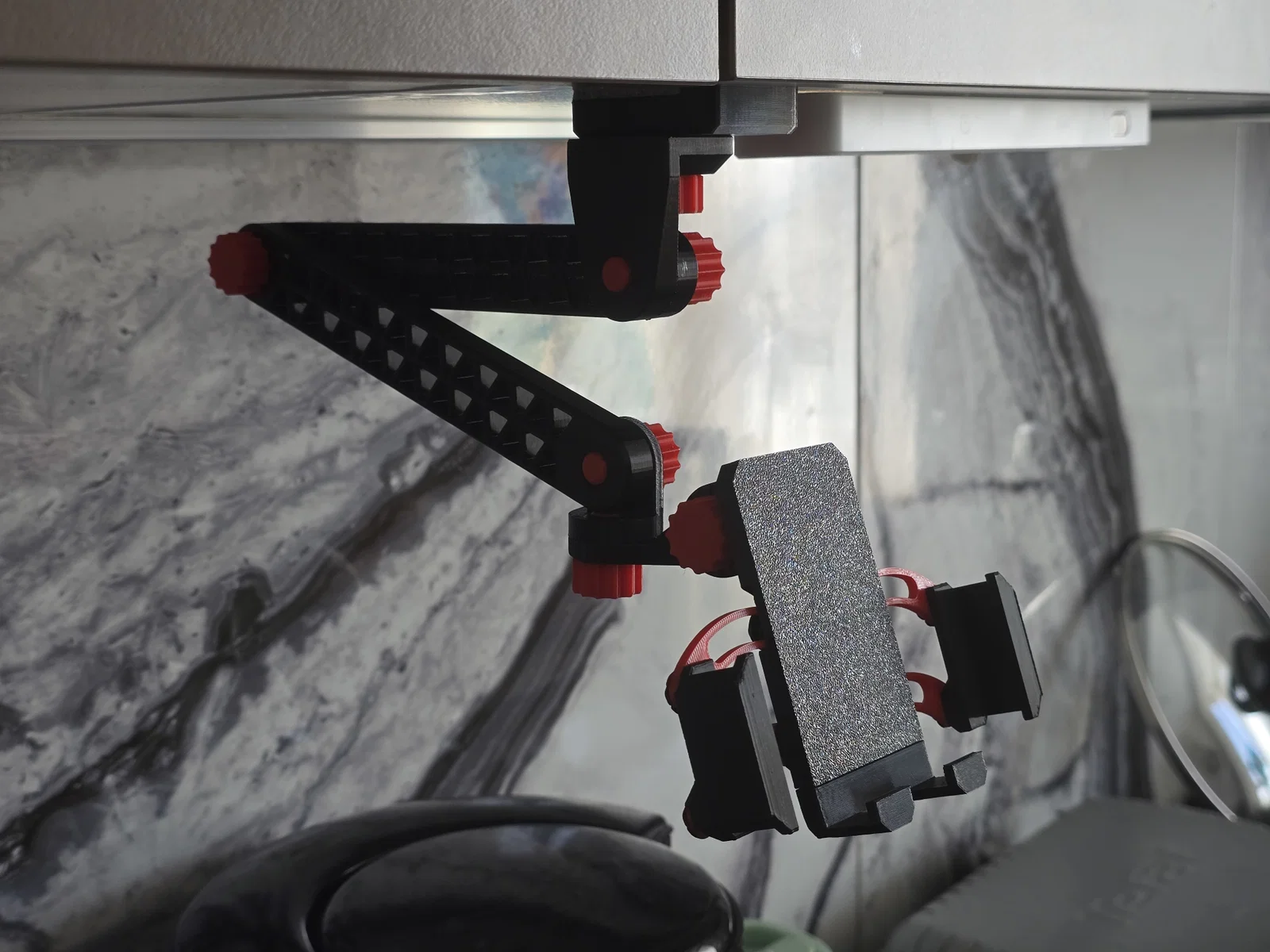

🧩 Cánh tay khớp nối cấu trúc Truss

• Khung Truss độ cứng cao: Thiết kế dựa trên nguyên lý kỹ thuật kết cấu với các lỗ cắt hình tam giác. Điều này tối đa hóa khả năng chịu uốn và xoắn trong khi vẫn giữ trọng lượng ở mức tối thiểu.
• Khớp khóa Hirth: Các khớp nối có cấu tạo bánh răng 18 răng với khoảng điều chỉnh 20° và độ cao răng 0.5 mm. Khi siết chặt bằng núm vặn M10 hạng nặng, hệ thống đảm bảo khóa cơ học không bao giờ bị trượt ngay cả khi tải nặng.
• Bù trừ góc xoay L-Pivot: Phần đầu hình chữ L giúp tách biệt trục nghiêng và xoay, cho phép bạn căn chỉnh góc camera chuẩn xác hoặc đặt giá đỡ ngược mà không gặp điểm chết.

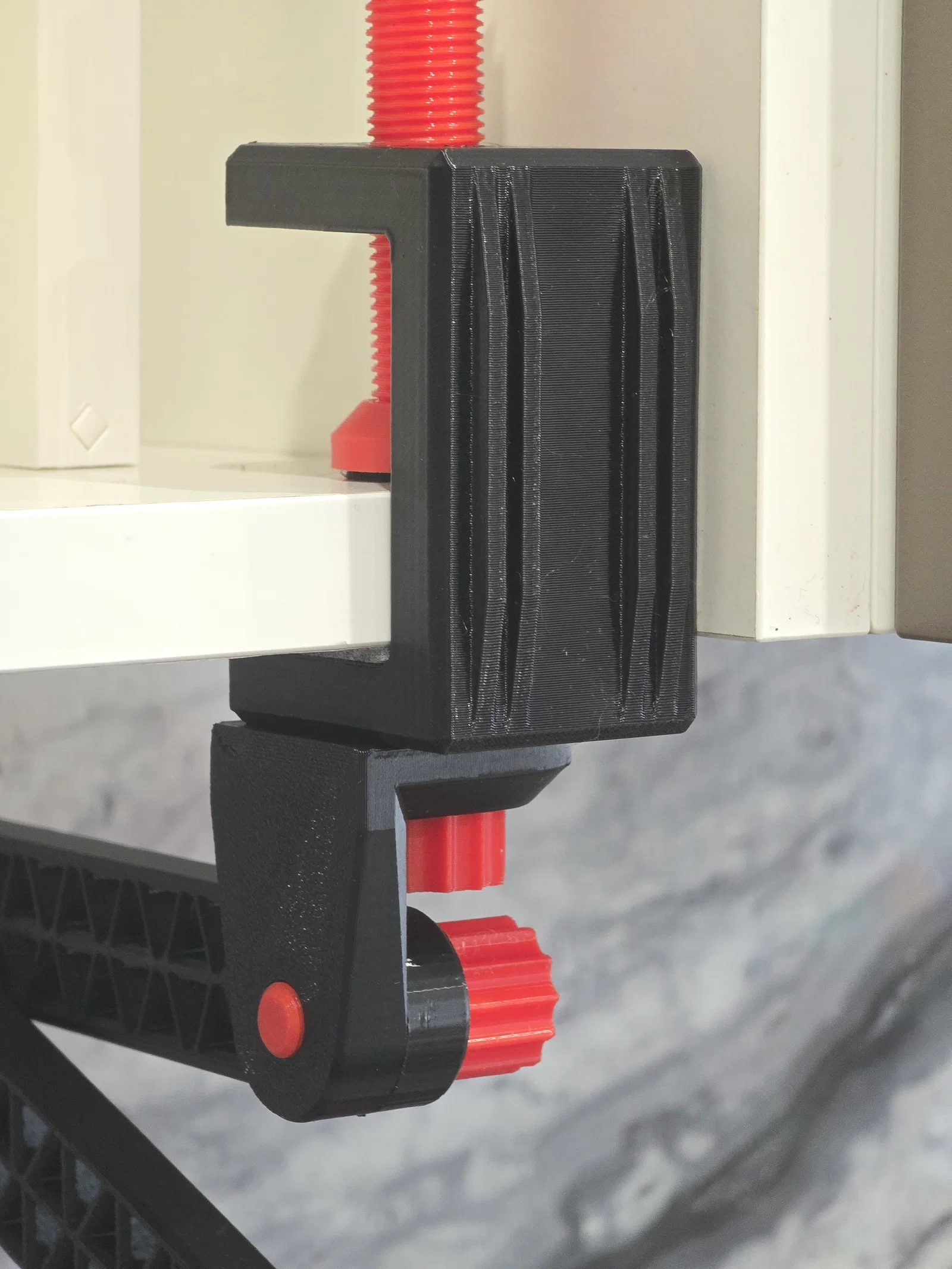

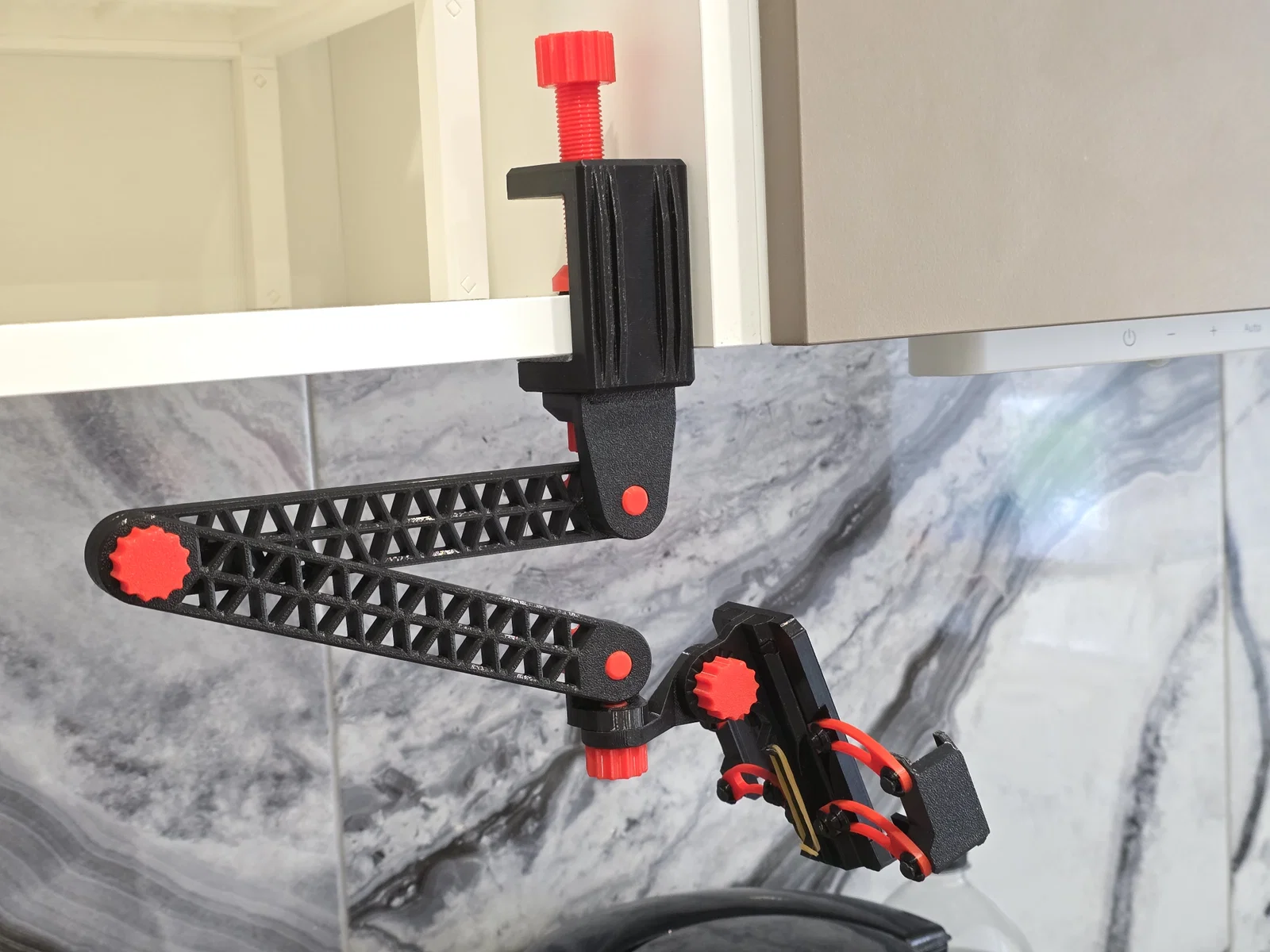

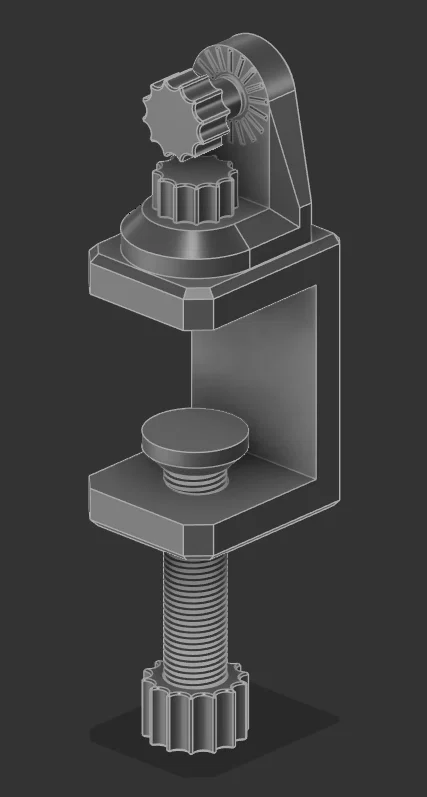

💪 Đế kẹp C gia cường chắc chắn

• Khung kết cấu gia cường: Kẹp chữ C hạng nặng có 4 gân tăng cứng bên ngoài để ngăn chặn nhựa bị biến dạng dưới áp lực tĩnh lớn khi cánh tay vươn xa tối đa.
• Ốc vít 15mm & Đệm xoay: Sử dụng ốc vít chính 15 mm với núm vặn tay ergonomic và chân đệm phẳng xoay được, giúp bám chặt bề mặt mà vẫn bảo vệ bàn làm việc khỏi trầy xước.
• Xoay 360° & Đa dạng ốc vít: Đầu nối L-Base cho phép xoay ngang 360° mượt mà không cần nới lỏng, đi kèm với 3 độ dài bu lông (20, 40, 60 mm) để phù hợp với mọi độ dày của bàn.

📐 Thông số kỹ thuật

🖨 Mẹo in 3D & Lắp ráp chuyên nghiệp

• Chất liệu khuyến nghị: Sử dụng PETG, ABS hoặc ASA để đảm bảo độ bền cơ học và khả năng chịu lực lâu dài. PLA chất lượng cao phù hợp cho các thiết lập văn phòng tiêu chuẩn.
• Hướng in để tăng sức mạnh: Hãy in tất cả các chốt khớp, cánh tay và bu lông theo chiều ngang để đảm bảo các đường layer chạy dọc theo chiều dài của linh kiện, tối đa hóa khả năng chịu tải.
• Không cần ốc vít kim loại: Bộ phận trên được lắp ráp bằng chốt trụ modular và kẹp C khớp nhanh. Không cần keo hay linh kiện kim loại!

💡 Xử lý sự cố: Để các khớp chuyển động mượt mà hơn, tránh in các kẹp C trên bàn in có vân nhám. Ngoài ra, bạn có thể điều chỉnh tỉ lệ kẹp C trong phần mềm slicer (chiều cao Z 95–98%, đường kính 103–105%) để giảm ma sát cơ học.
