Vỏ hộp cho Adafruit 64x32 RGB LED Matrix

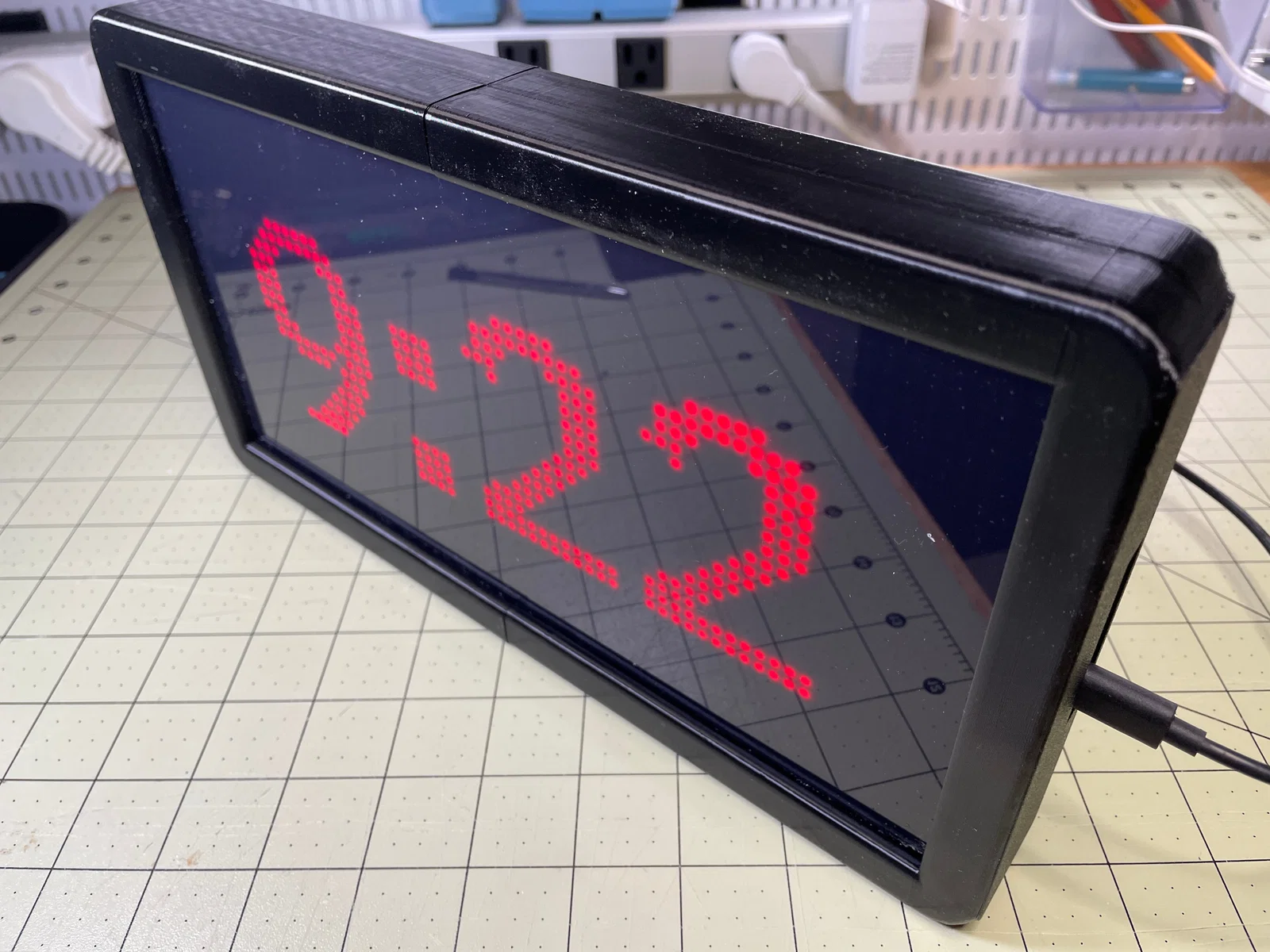

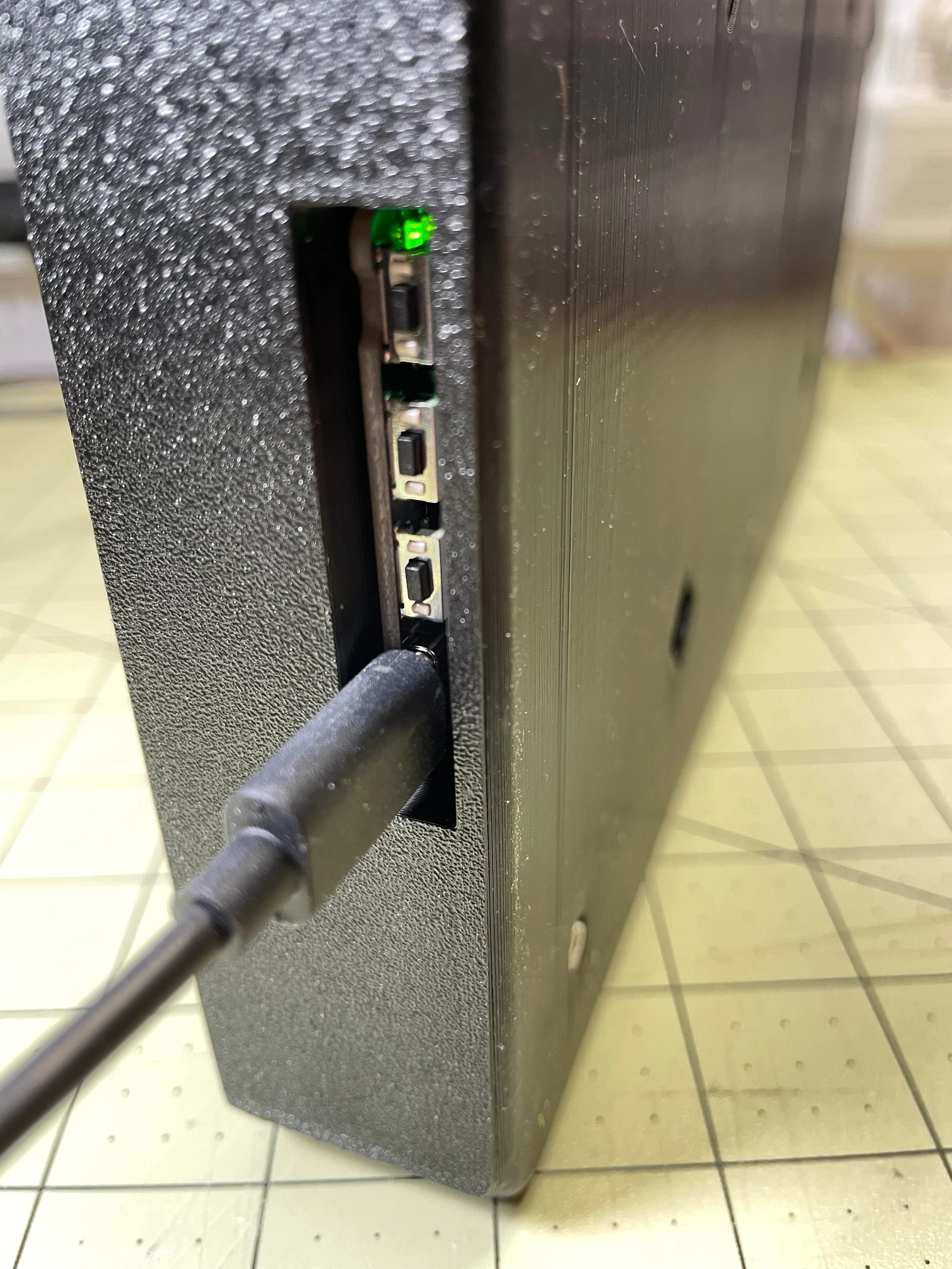

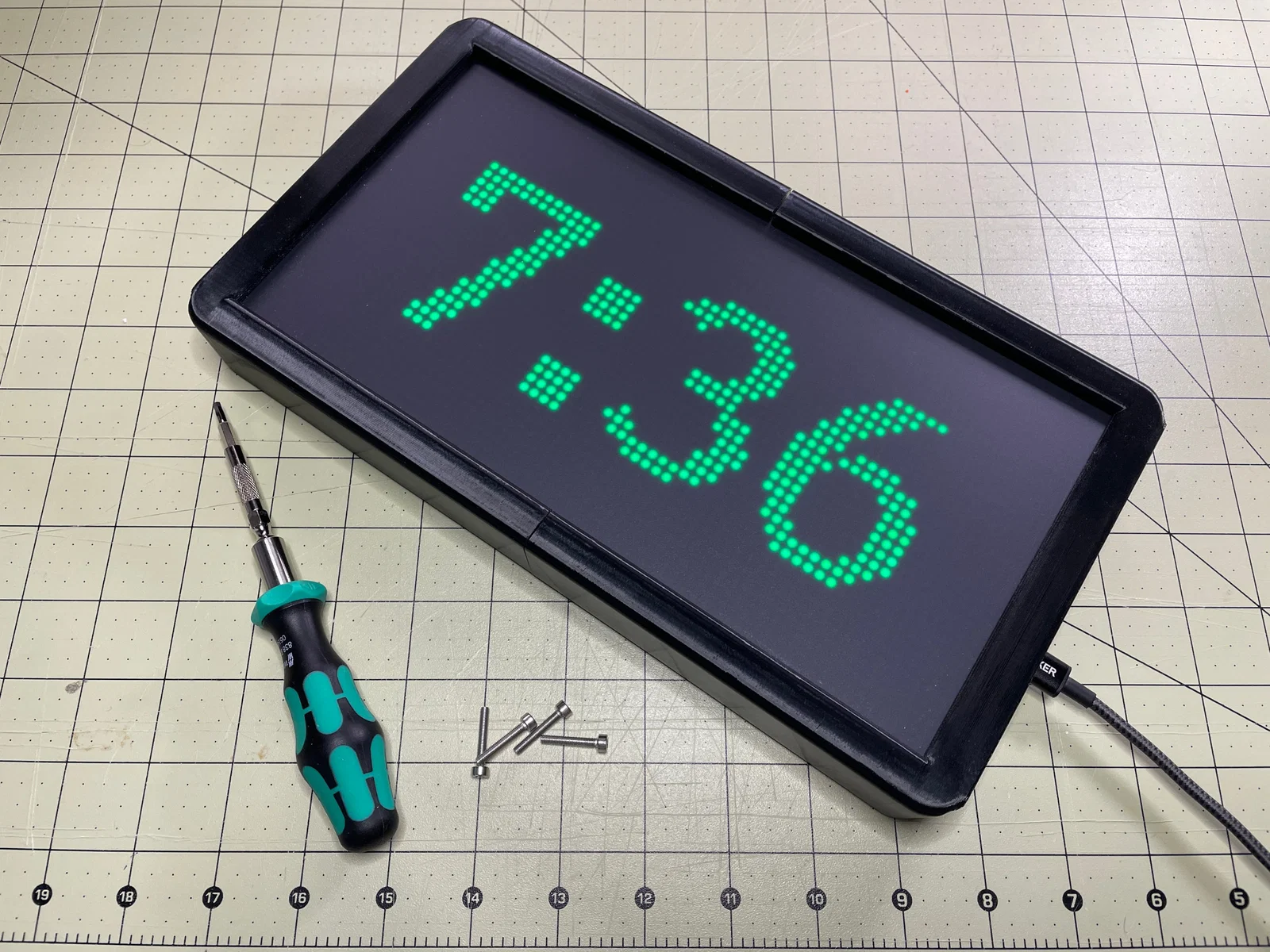

Mẫu vỏ hộp 2 phần thiết kế riêng cho bảng LED 64x32, tích hợp sẵn khe cắm Matrix Portal M4 và tấm mica khuếch tán. Thiết kế dạng tham số bằng FreeCAD, cực kỳ linh hoạt để bạn tùy chỉnh kích thước cho phù hợp với nhu cầu sử dụng.
Mô tả
Đây là mẫu vỏ hộp gồm 2 phần khớp với nhau, được thiết kế để chứa các linh kiện sau:
-
Adafruit Matrix Portal - CircuitPython Powered Internet Display
-
Black LED Diffusion Acrylic Panel 12" x 12" - 0.1" / 2.6mm thick

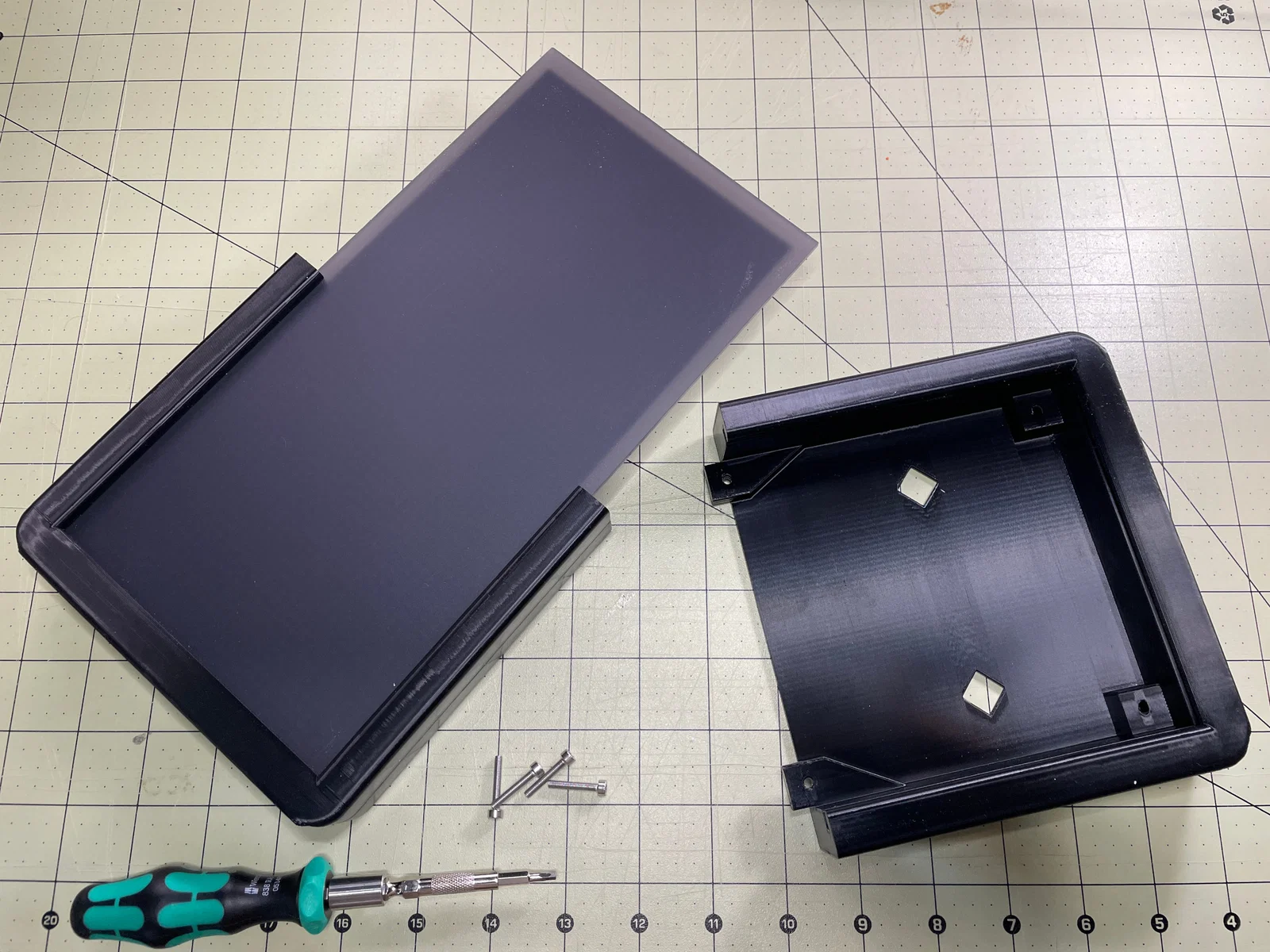

Bạn cần cắt tấm mica (acrylic) xuống kích thước khoảng 138mm x 266mm để vừa vặn vào các rãnh ở mặt trước của vỏ hộp.

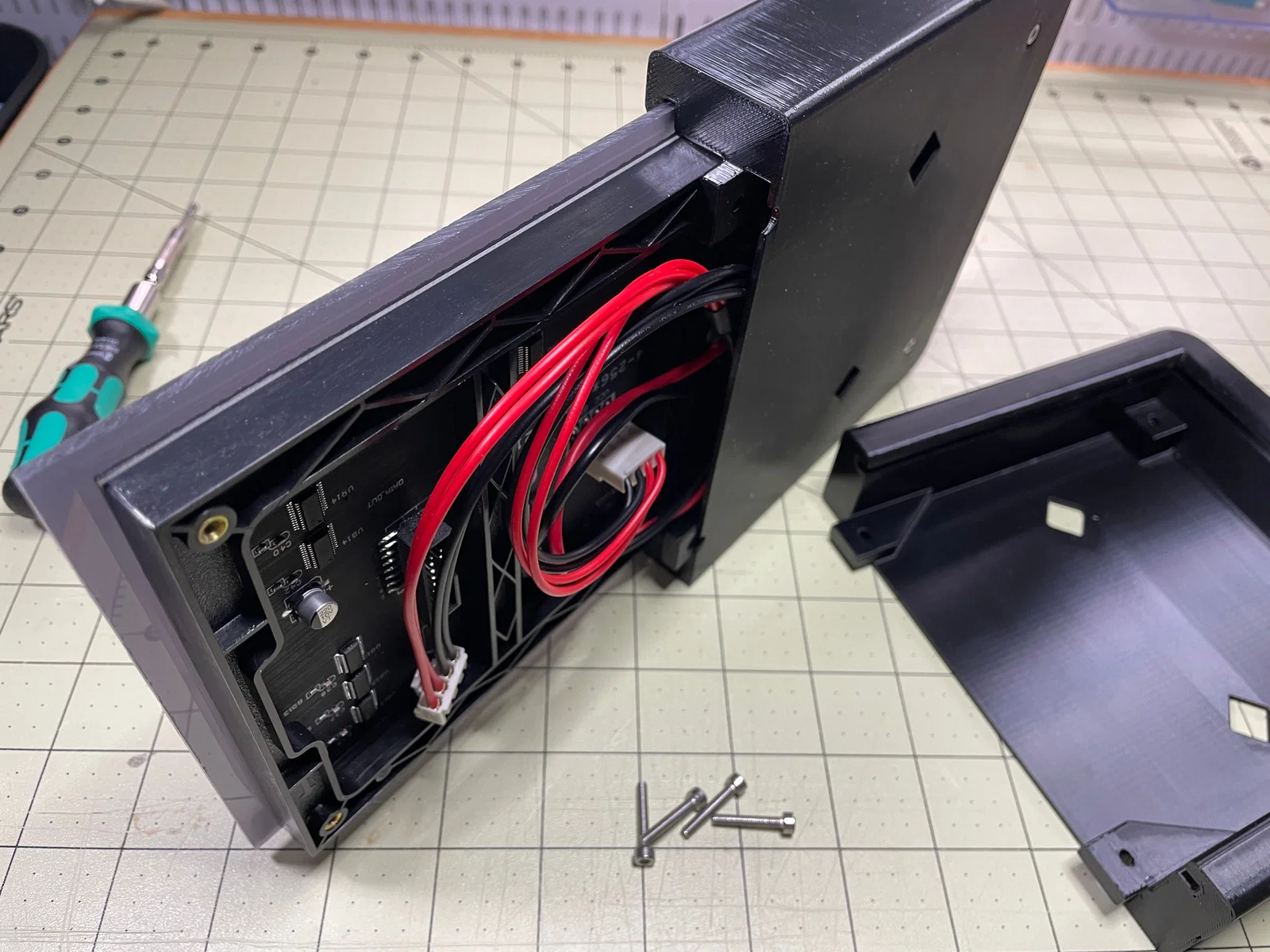

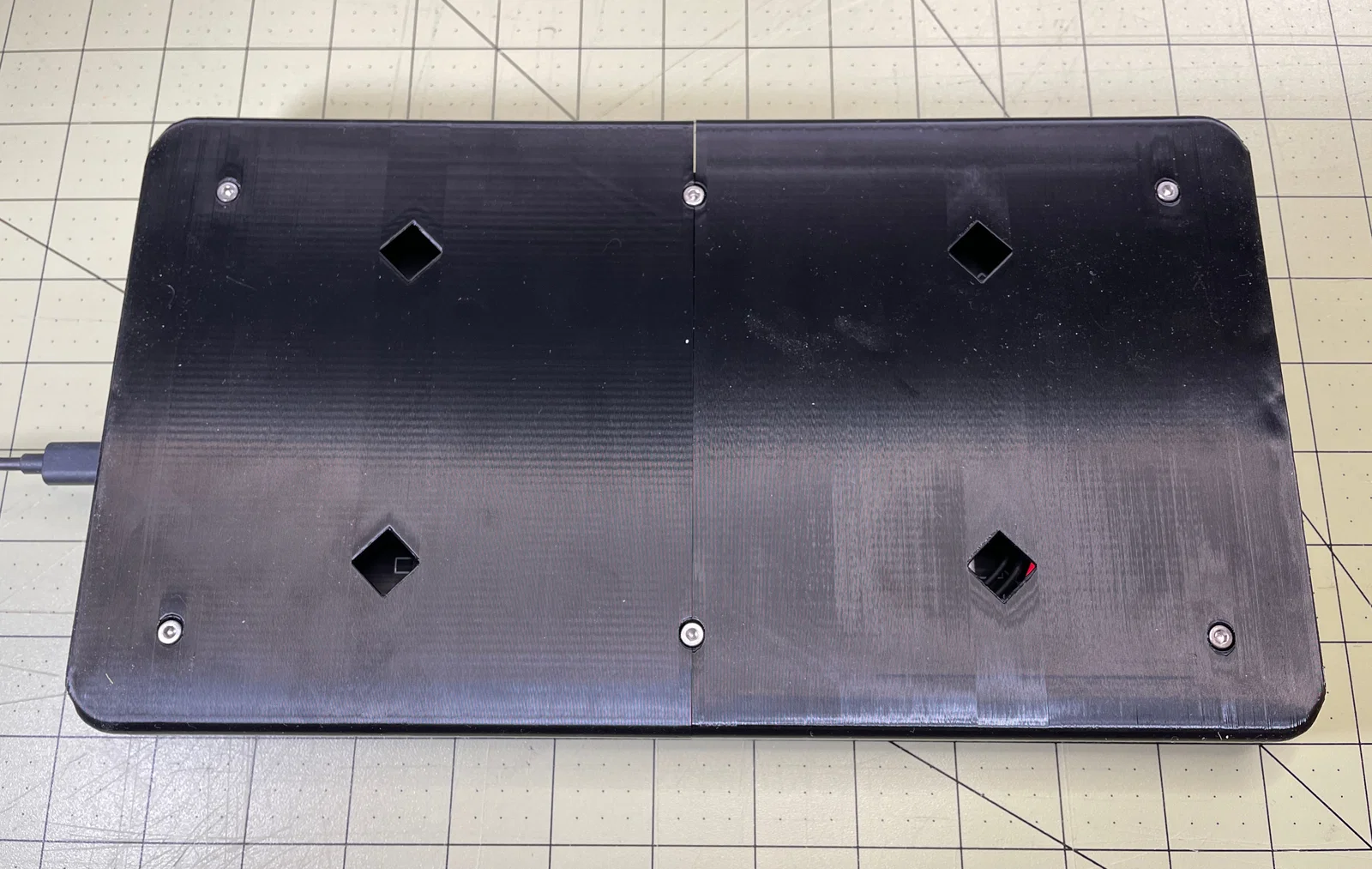

Mình đã dùng ốc lục giác M3x18 để cố định vỏ hộp vào tấm LED. Các lỗ hình kim cương ở mặt sau giúp bạn có thể treo vỏ hộp lên tường theo bất kỳ hướng nào mình muốn.
File FreeCAD này hoàn toàn là dạng tham số (parametric), nên bạn có thể dễ dàng thay đổi các thông số để tùy chỉnh cho các loại ốc vít, bo mạch driver, hoặc tấm mica/LED khác nhau nhé:
