Giá treo tường/HSW cho bộ chuyển đổi HDMI Ugreen CM624

hướng dẫn in

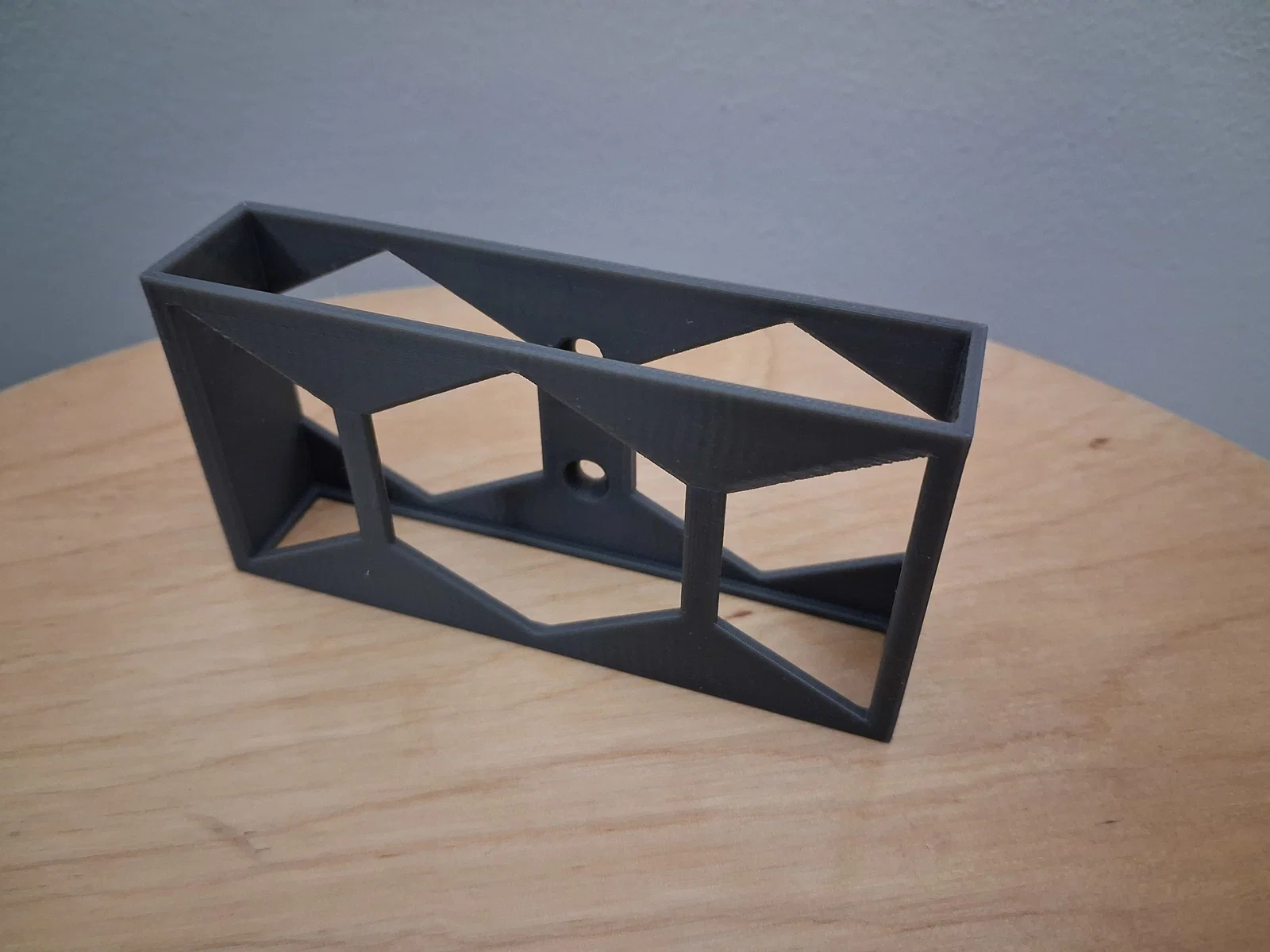

Có 3 mẫu thiết kế. Khoảng cách lỗ vít đã được tính toán chuẩn xác để khớp với lưới HSW. • dọc (vertical): thiết bị trượt vào từ phía trên (khuyên dùng khi gắn tường dọc). • ngang (horizontal): thiết bị trượt vào từ bên cạnh. • cả hai/đa năng (both/universal): bao gồm lỗ cho cả hai tùy chọn, bạn có thể quyết định sau khi in.

Đặt mặt đáy lên bàn in như file đã cung cấp. Không cần dùng support.

Thiết bị điện tử có thể khá nóng. Đừng in bằng nhựa PLA. Khuyên dùng nhựa PETG.

cách sử dụng

Dùng vít đầu bằng (countersunk) M4 (phần đế < ⌀4, phần đầu < ⌀8).

Gắn lên tường/HSW theo hướng dẫn dưới đây.

Sau đó chỉ cần đẩy thiết bị vào (hoặc luồn dây cáp trước nếu cần).

Bạn có thể lắp thiết bị từ bất kỳ hướng nào, mặt hướng vào hoặc hướng ra ngoài lưới HSW đều được.

gắn lên tường

Gắn dọc: dùng vít ở lỗ trên cùng. Vít ở lỗ dưới là tùy chọn.

Gắn ngang: dùng vít ở cả hai lỗ.

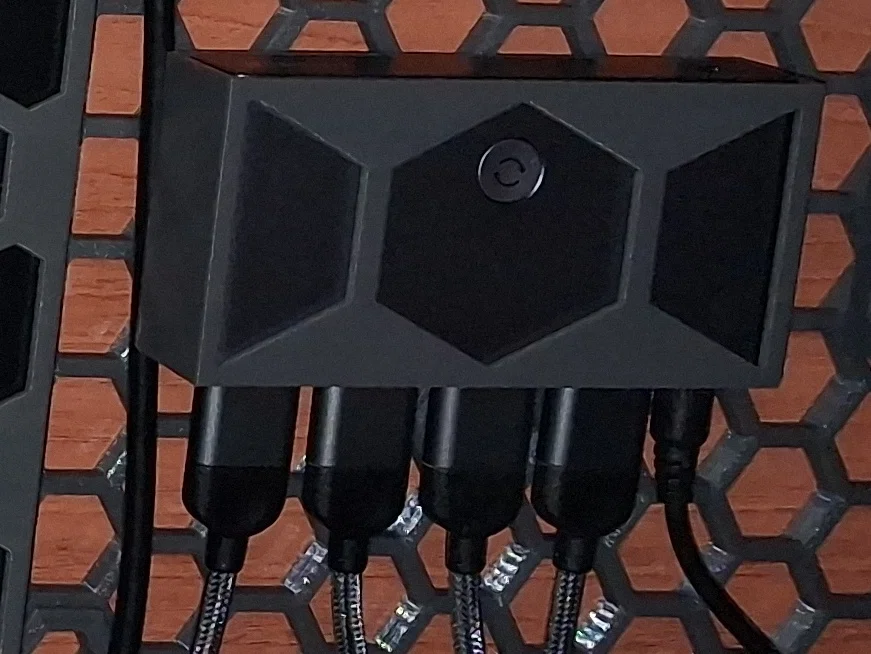

gắn lên HSW (Honeycomb Storage Wall)

Với mỗi lỗ muốn gắn, hãy dùng RostaP's Fasteners and parts for attaching hooks and objects > insert M4. Đẩy một con tán lục giác M4 vào mặt sau. Bạn có thể dùng vít và búa để hỗ trợ.

Gắn dọc: gắn vào lỗ phía trên. Gắn lỗ dưới là tùy chọn. Tuy nhiên, bạn cần bù trừ độ dày 25mm của insert HSW. Bạn cần có insert ở vị trí lỗ dưới, hoặc cắm một miếng spacer HSW đi kèm vào lỗ đó.

Gắn ngang: gắn vào cả hai lỗ.

linh kiện cần thiết

(các liên kết này là liên kết tiếp thị, sử dụng không tốn thêm chi phí nhưng giúp ủng hộ công sức của mình) (bạn có thể tìm người bán khác rẻ hơn, đây là những chỗ mình đã đặt mua)

vít đầu bằng tự khoan (loại M4) vít đầu bằng cơ khí (loại M4)

Đối với insert HSW: dùng vít đầu bằng cơ khí loại 10mm, và tán lục giác (loại M4).
