Khung gắn ổ cắm điện (EU/Schuko IP54) trên DIN Rail – dạng lắp ghép

⚠ Lưu ý an toàn

Chỉ sử dụng bên trong các tủ điện đạt chuẩn. Công việc liên quan đến điện lưới phải do người có chuyên môn thực hiện. Luôn đảm bảo đã ngắt hoàn toàn nguồn điện trước khi lắp đặt. Xin lưu ý rằng bản in 3D này không có bất kỳ chứng chỉ an toàn điện nào, nên người dùng phải tự chịu trách nhiệm cho các thao tác của mình.

Công dụng:

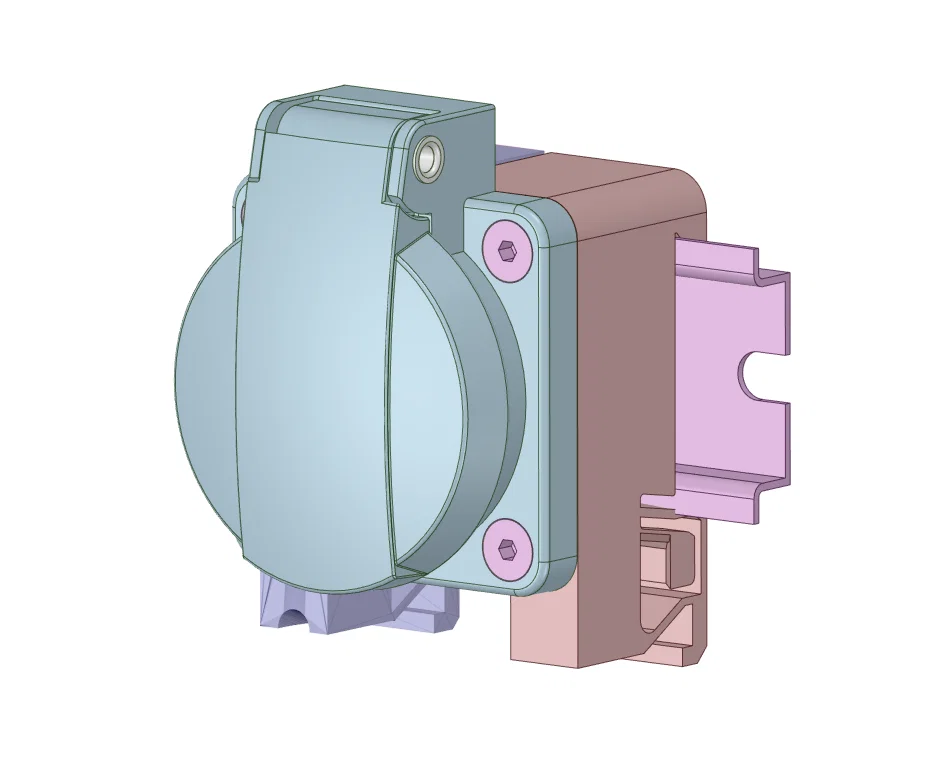

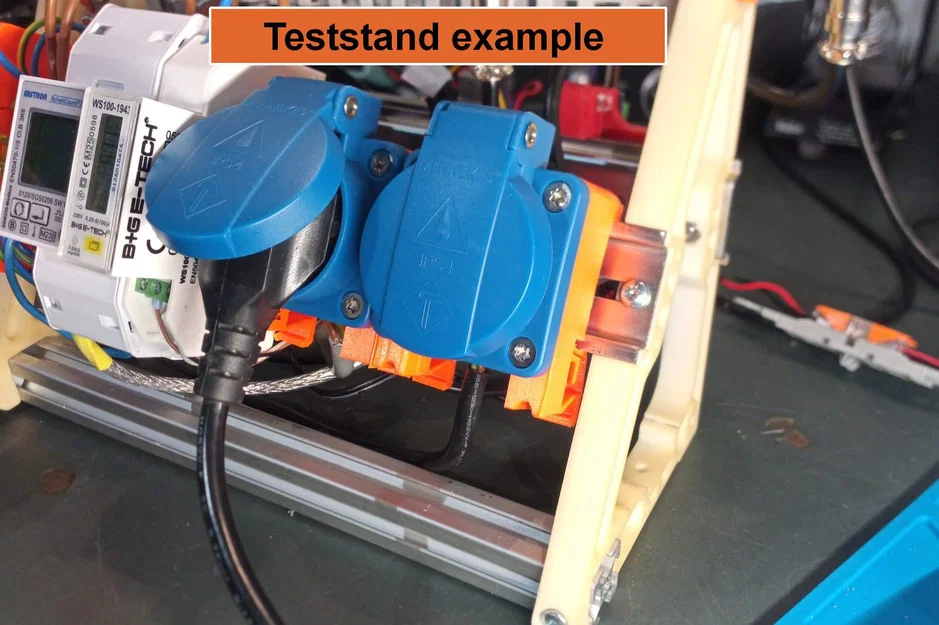

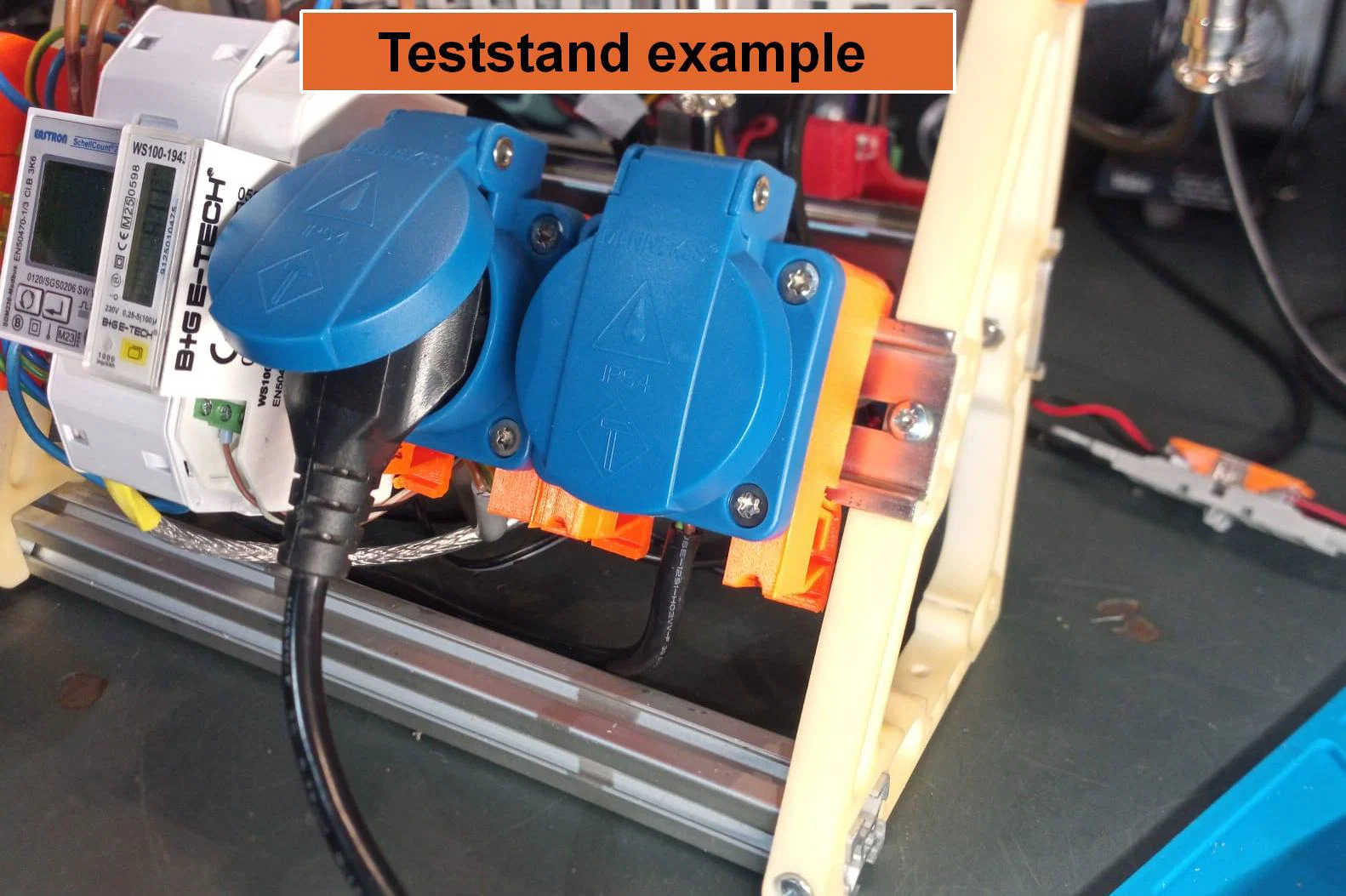

Khung gắn in 3D được thiết kế để gắn các ổ cắm điện EU/Schuko IP54 đơn lên thanh DIN rail tiêu chuẩn. Thiết kế dạng module cho phép ghép nhiều khung lại với nhau, giúp việc lắp đặt trở nên gọn gàng và linh hoạt hơn cho xưởng làm việc, tủ điều khiển, phòng thí nghiệm hoặc môi trường công nghiệp. Ổ cắm được ẩn sau nắp hộp phân phối thông thường, vì vậy không dùng cho các hệ thống lắp đặt thương mại.

Chế tạo:

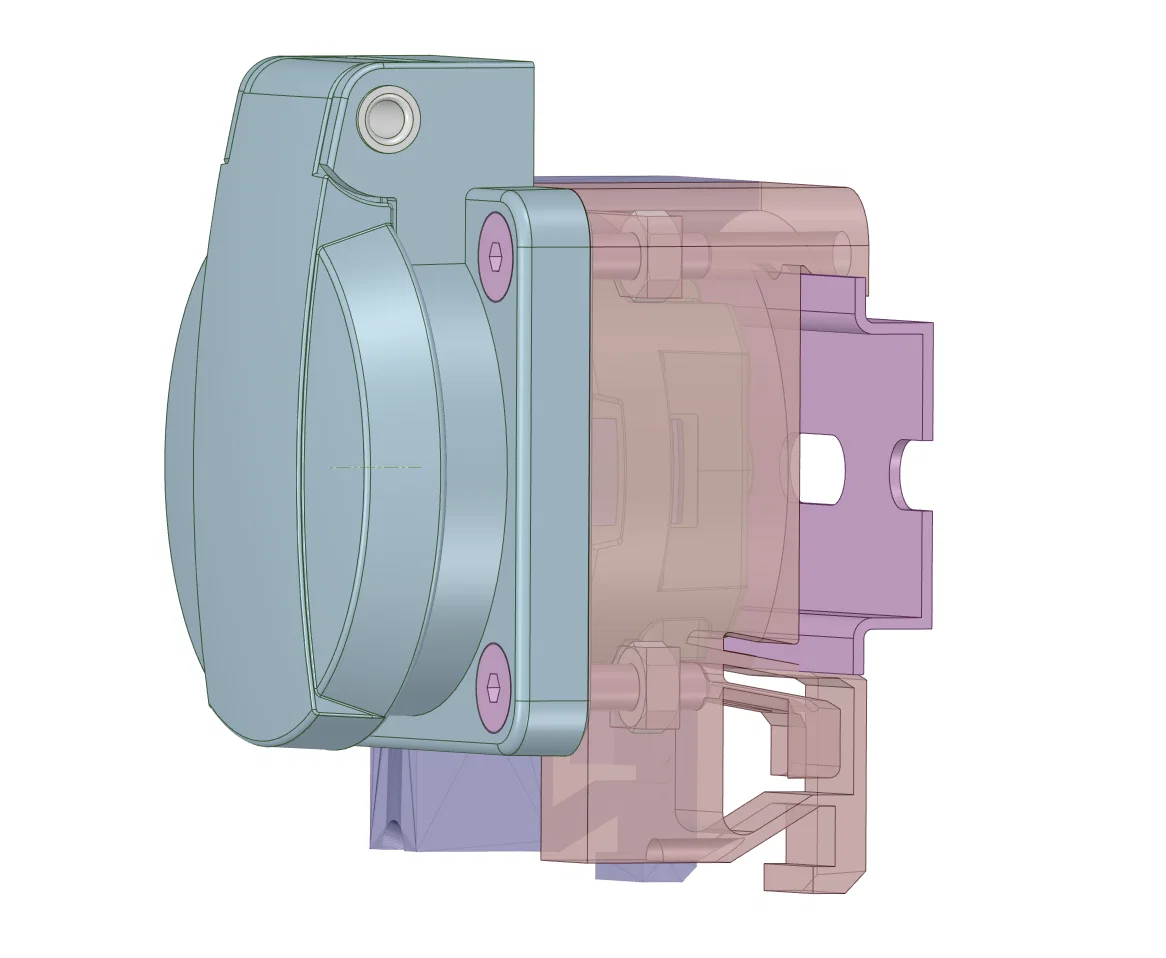

Chia làm hai phần trái và phải để dễ in ấn. Các chi tiết khớp chặt vào thanh DIN rail, mang lại giải pháp nhỏ gọn để thêm ổ cắm điện có bảo vệ.

Danh sách linh kiện (BOM):

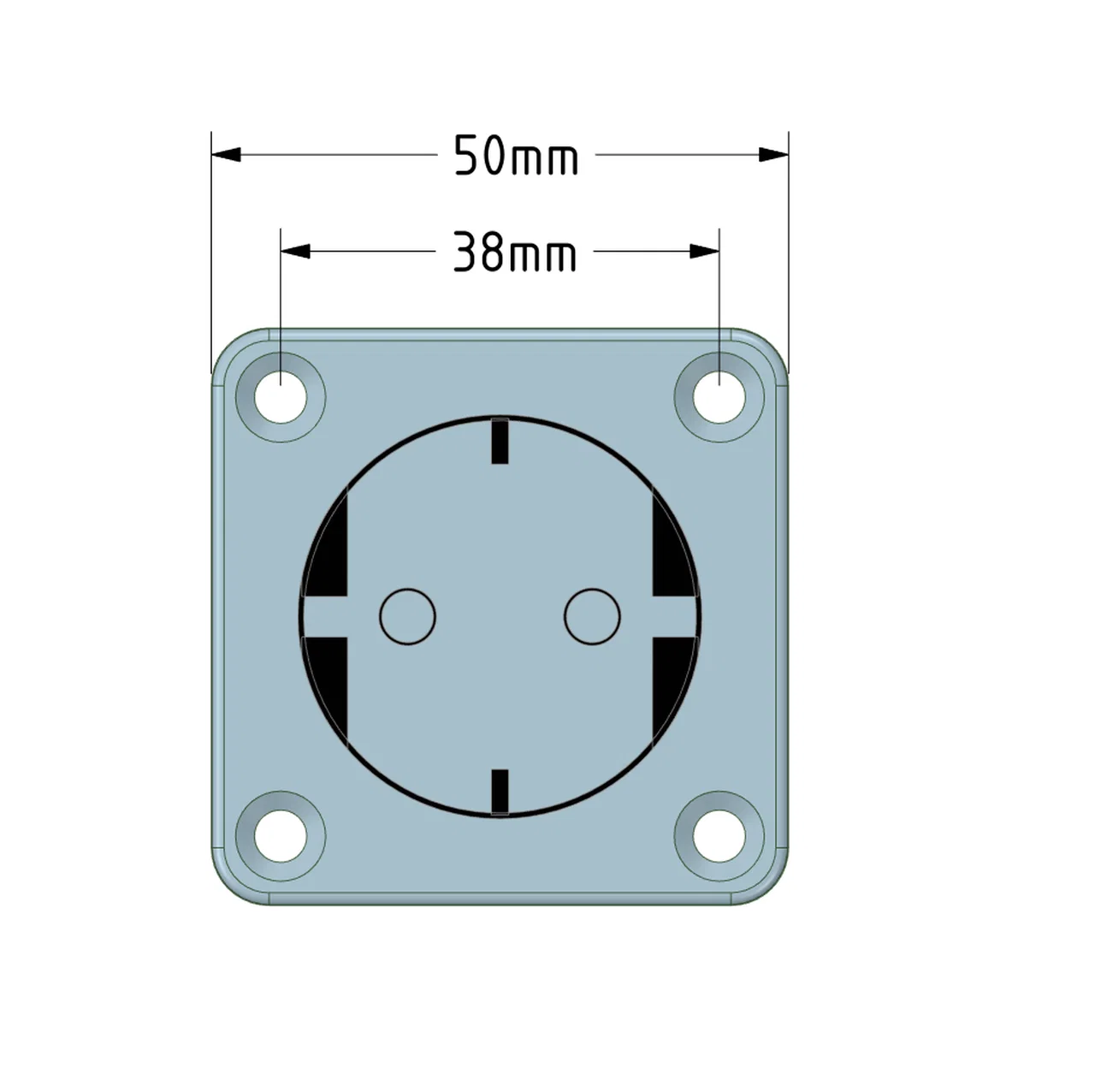

• Ổ cắm điện với khoảng cách ốc vít 38x38mm *

• 4 ốc M4x20 (tối đa M4x30) đầu âm (countersink head)

• 4 đai ốc M4 (chiều cao tiêu chuẩn 3mm)

• Mình đã sử dụng mẫu Mennekes 11011, nhưng vẫn còn nhiều loại khác giá rẻ hơn.

Ổ cắm Mennekes: https://www.mennekes.de/industry/produkt-details/11031/

Ví dụ thay thế: https://www.conrad.de/de/p/sirox-schutzkontakt-einbau-steckdosen-ip-54-624007.html
