Vỏ bảo vệ cho bo mạch EP4CE6 FPGA - In 3D dễ dàng và bền bỉ

Hộp bảo vệ (Enclosure) chuyên dụng cho bo mạch EP4CE6 FPGA

Nếu bạn đang sở hữu một bo mạch FPGA dòng Cyclone IV như EP4CE6 và muốn tìm một giải pháp để bảo vệ chúng khỏi bụi bẩn hay các tác động vật lý trong quá trình làm dự án, thì mẫu thiết kế này chính là thứ bạn cần. Thay vì để bo mạch trần trụi trên bàn làm việc, việc đặt chúng vào trong một chiếc vỏ nhựa 3D in ra không chỉ mang lại vẻ ngoài thẩm mỹ, chuyên nghiệp mà còn giúp bảo vệ các linh kiện nhạy cảm bên trong bo mạch khỏi bị chạm chập hoặc hỏng hóc do va chạm vô tình.

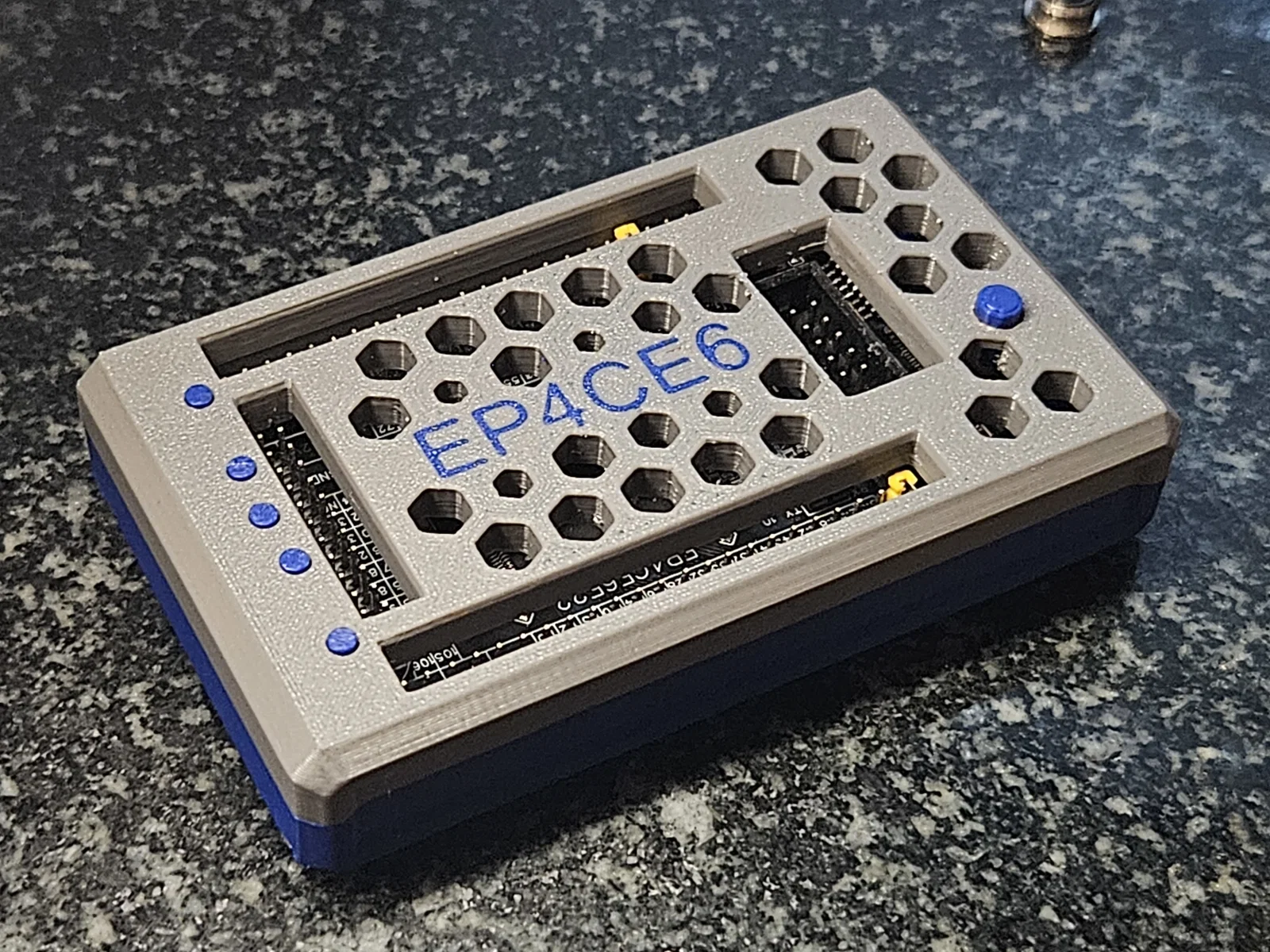

Thiết kế của hộp bảo vệ này rất tinh tế với bề mặt trên cùng được tạo hình theo dạng lưới tổ ong (honeycomb). Cách thiết kế này không chỉ tạo điểm nhấn hiện đại mà còn giúp bo mạch FPGA bên trong được thông thoáng, hỗ trợ tản nhiệt tốt hơn trong quá trình hoạt động cường độ cao. Các vị trí chân cắm, nút nhấn và cổng kết nối được khoét chính xác, đảm bảo bạn vẫn có thể thao tác dễ dàng trên board mà không cần phải tháo rời lớp vỏ bảo vệ.

Đây là một dự án in 3D khá đơn giản nhưng lại cực kỳ hữu ích cho những ai đam mê điện tử, đặc biệt là những người thường xuyên làm việc với các hệ thống nhúng và FPGA. Việc tự tay in và lắp ráp chiếc vỏ này giúp không gian làm việc của bạn trở nên gọn gàng và khoa học hơn rất nhiều.

Các tính năng và lưu ý khi thực hiện dự án này:

• Thiết kế tối ưu: Dạng lưới tổ ong giúp tăng độ cứng cáp đồng thời đảm bảo lưu thông không khí, giữ cho chip FPGA luôn mát mẻ.
• Phụ kiện cần chuẩn bị: Để cố định hoàn hảo phần vỏ, bạn sẽ cần sử dụng 4 ốc M3x5 và 4 ốc M3x12. Hãy đảm bảo ốc được vặn vừa tay để tránh làm nứt nhựa.
• Chất liệu khuyên dùng: PLA là lựa chọn hàng đầu vì tính ổn định và dễ in, tuy nhiên nếu môi trường làm việc của bạn nóng hơn, PETG sẽ là phương án bền bỉ hơn.
• Cấu hình in 3D: Bạn nên để độ phân giải layer height từ 0.16mm đến 0.2mm để đạt được bề mặt chi tiết và sắc nét nhất cho các lỗ tổ ong.
• Lắp ráp dễ dàng: Thiết kế gồm các khớp nối chính xác, giúp việc gắn bo mạch vào bên trong trở nên nhanh chóng và cực kỳ chắc chắn.
• Tính thẩm mỹ: Bạn có thể phối màu nhựa cho phần nắp và phần đế khác nhau để chiếc hộp trông bắt mắt và nổi bật hơn trên bàn làm việc của mình.

Hy vọng mẫu vỏ bảo vệ EP4CE6 này sẽ là người bạn đồng hành tin cậy, giúp các dự án FPGA của bạn luôn vận hành trơn tru và chuyên nghiệp nhất.
