Giá đỡ dụng cụ căn chỉnh insert CNCKitchen chuẩn Gridfinity

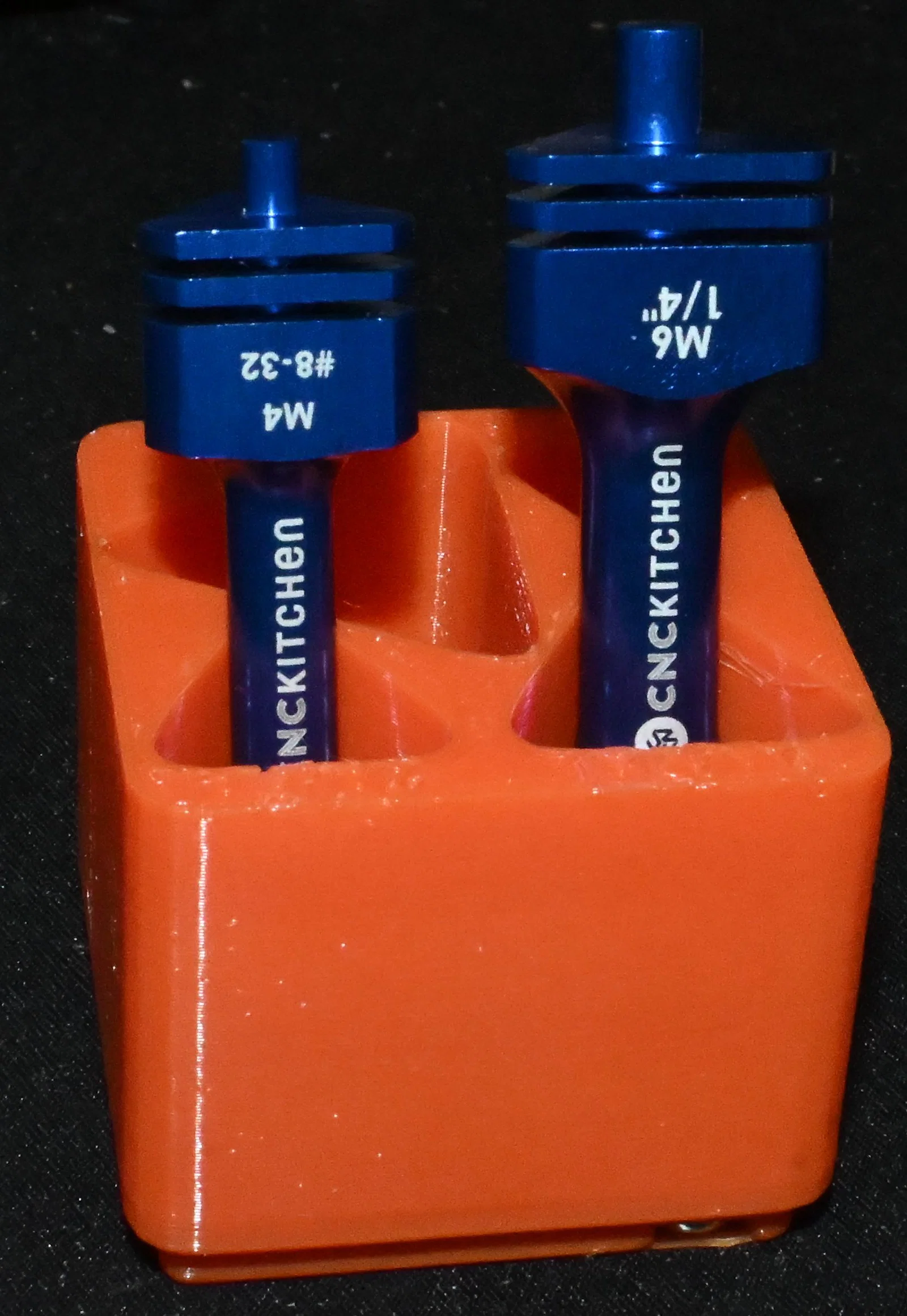

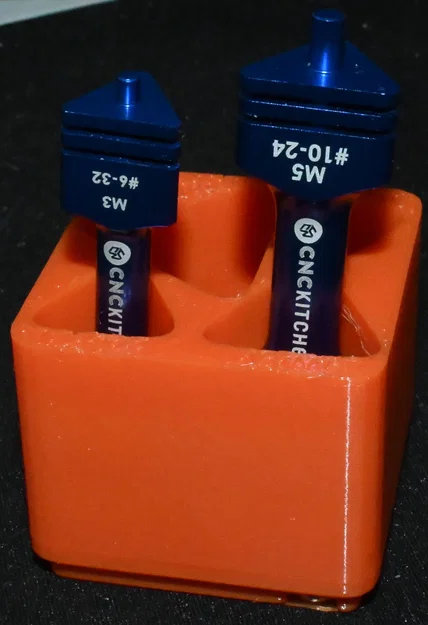

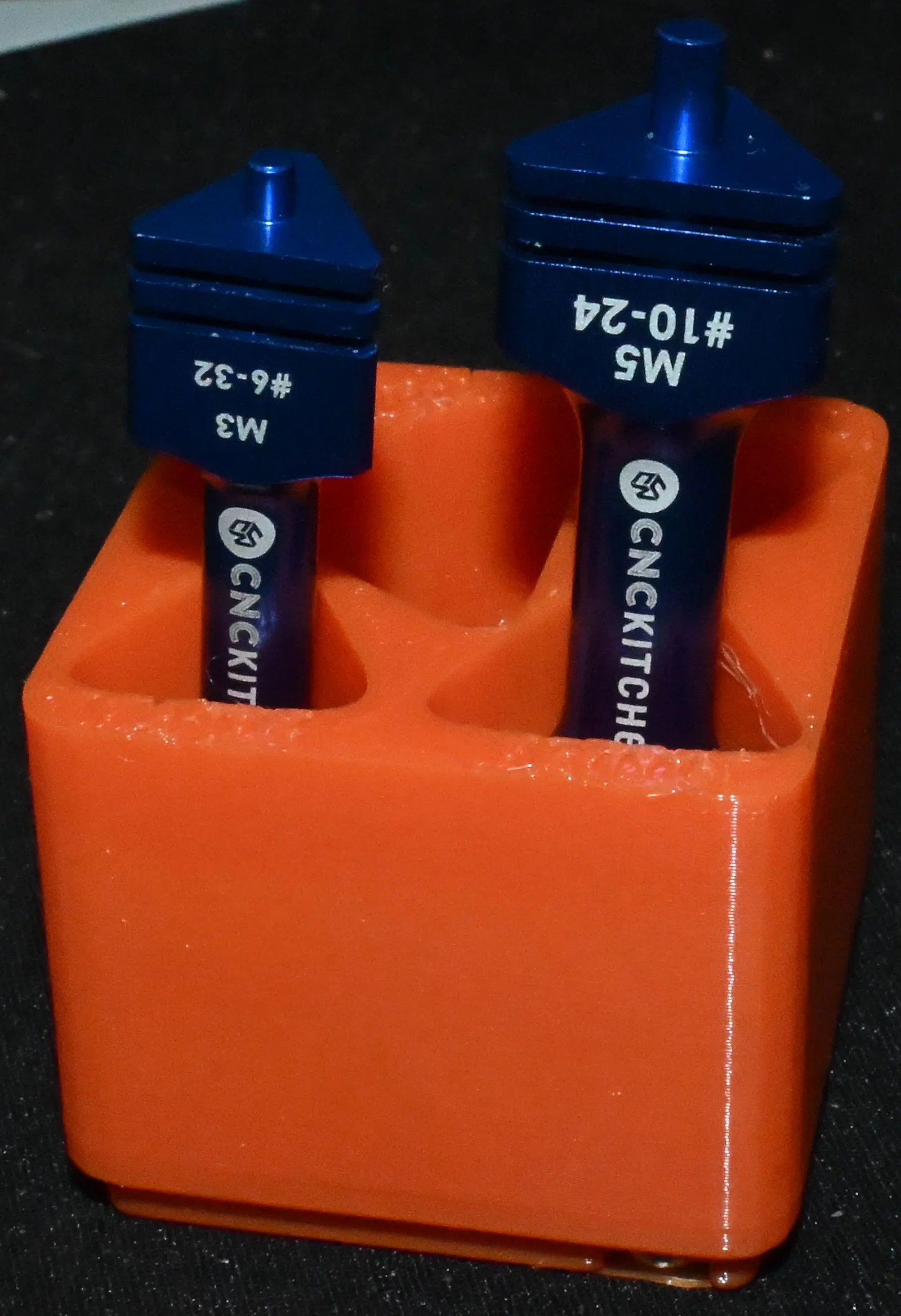

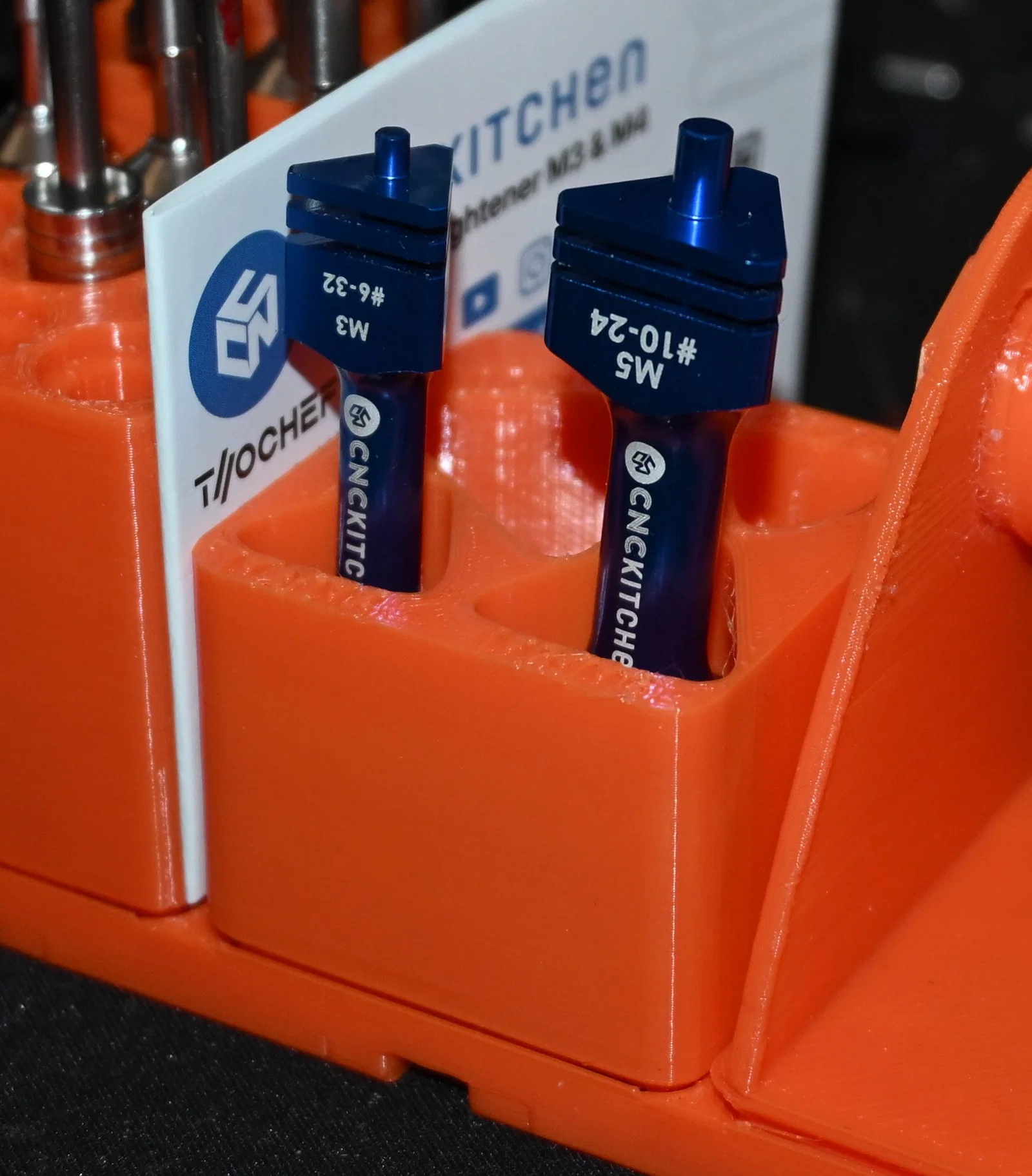

Một khay đựng 1x1 chuẩn Gridfinity dành cho các dụng cụ căn chỉnh insert của CNCKitchen. Khay được thiết kế vừa vặn để chứa phần đầu lớn của mỗi dụng cụ, giúp bạn có thể đặt theo chiều nào cũng được. Hiện tại mình chỉ có loại M3/M4 và M5/M6, nên mình phải tự ước lượng kích thước cho M8/M10 và M2/M2.5 dựa trên sự khác biệt giữa hai loại mình đang có. Nếu bạn muốn dùng cho các kích thước này, hãy nhớ in thử vài lớp trước để đảm bảo chúng khớp hoàn toàn nhé.

Khoảng cách giữa các khe khá khít, nên mình khuyên bạn nên in với đầu phun (nozzle) không quá 0.4mm. Mình đã in thử với nozzle 0.4mm, chiều cao lớp 0.2mm, bằng nhựa PLA màu cam của Amz3D.

Lý tưởng nhất là nên có các lỗ ở đáy để khớp với phần chân của dụng cụ, nhằm hạn chế tình trạng bị nghiêng khi đặt ngược đầu nhỏ xuống. Tuy nhiên, mình muốn đồng bộ cho tất cả các size cùng lúc mà lại không có đủ các loại dụng cụ để đo đạc chính xác. Việc này không đơn giản như kiểu M5 là 5mm (hay 4.2mm), và nếu lỗ quá rộng thì công dụng cũng giảm đi, chưa kể bạn cần một máy in được cân chỉnh tốt hơn (mặc dù nếu bạn đã in được lỗ cho heatset inserts thì chắc là phần X-Y compensation của bạn đã ổn rồi).

Lưu ý rằng Printables bắt buộc mình phải cấp phép kép cho mẫu này vì họ không cho chọn giấy phép MIT, nhưng cả file này và dự án Gridfinity gốc đều tuân theo giấy phép MIT.

Nếu bạn muốn góp ý hoặc cải tiến, hãy ghé xem mã nguồn trên codeberg.
