Dongle kèm màn hình 1.3 inch cho ZMK (phiên bản để bàn)

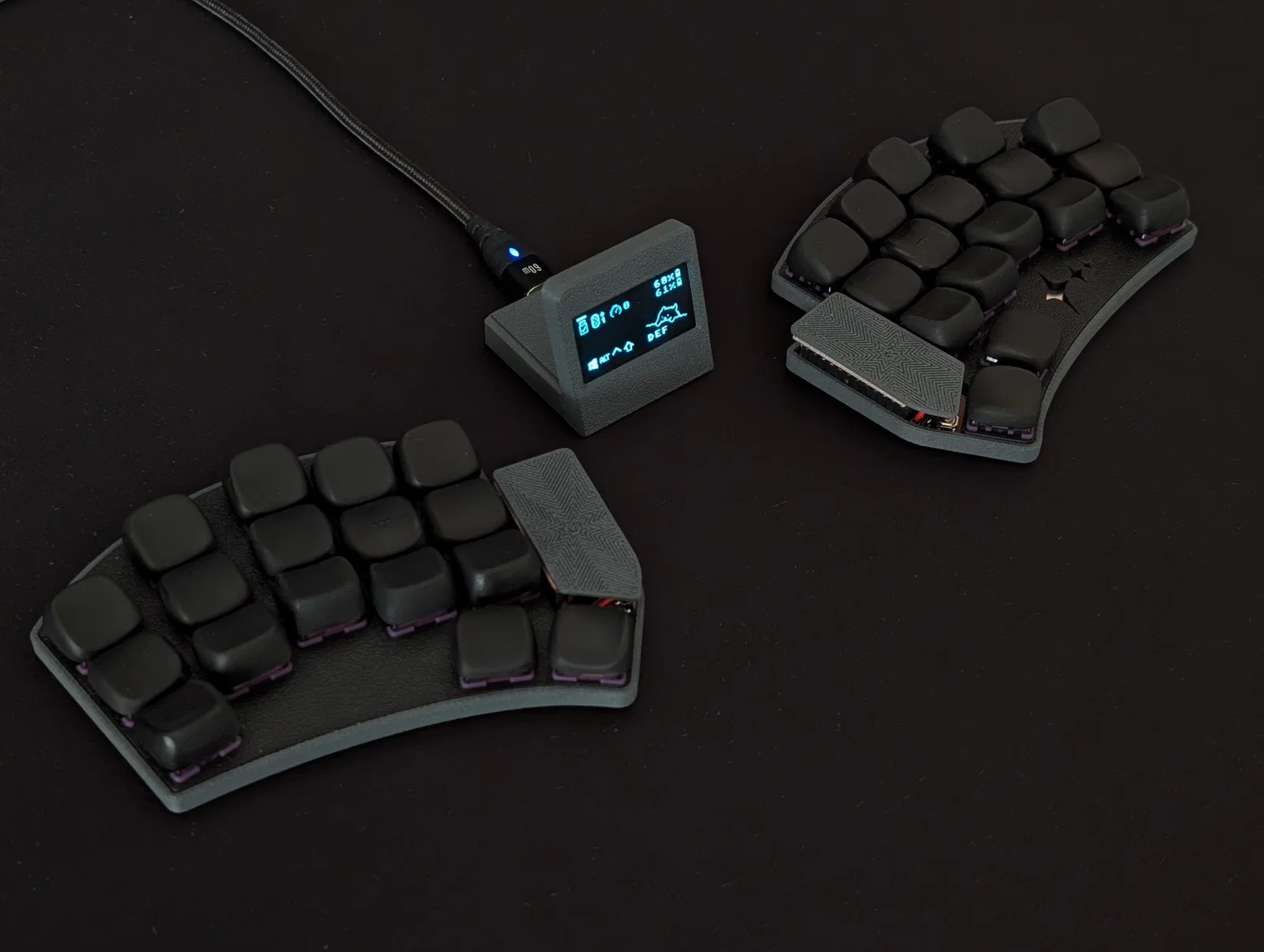

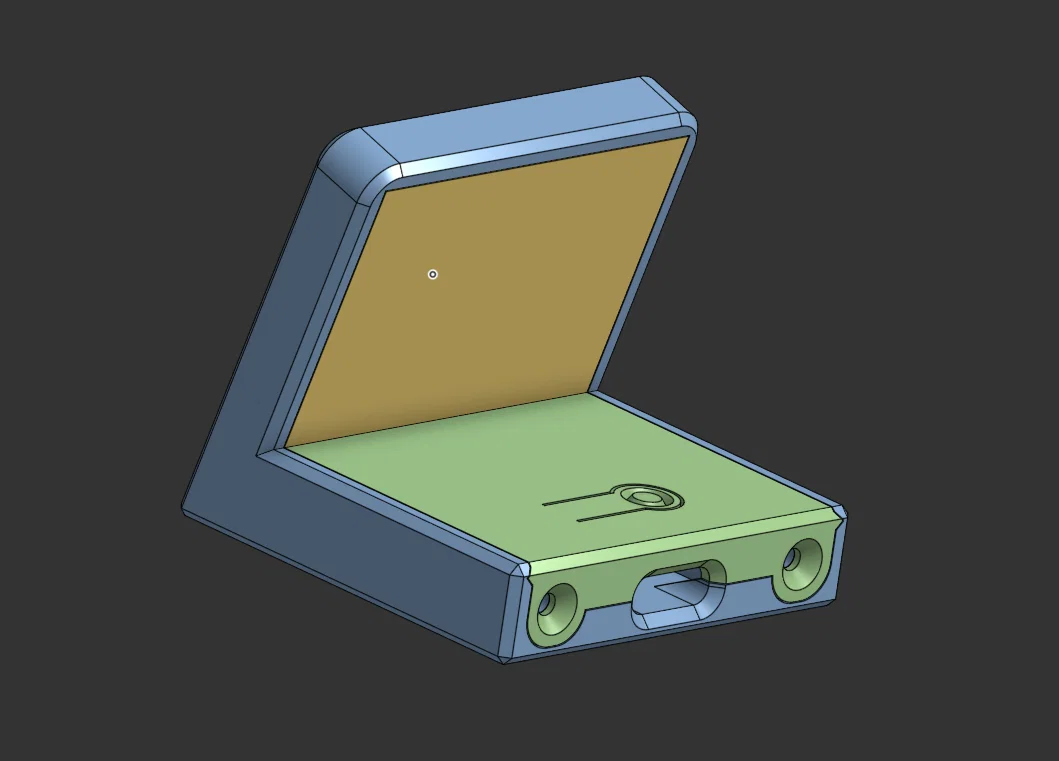

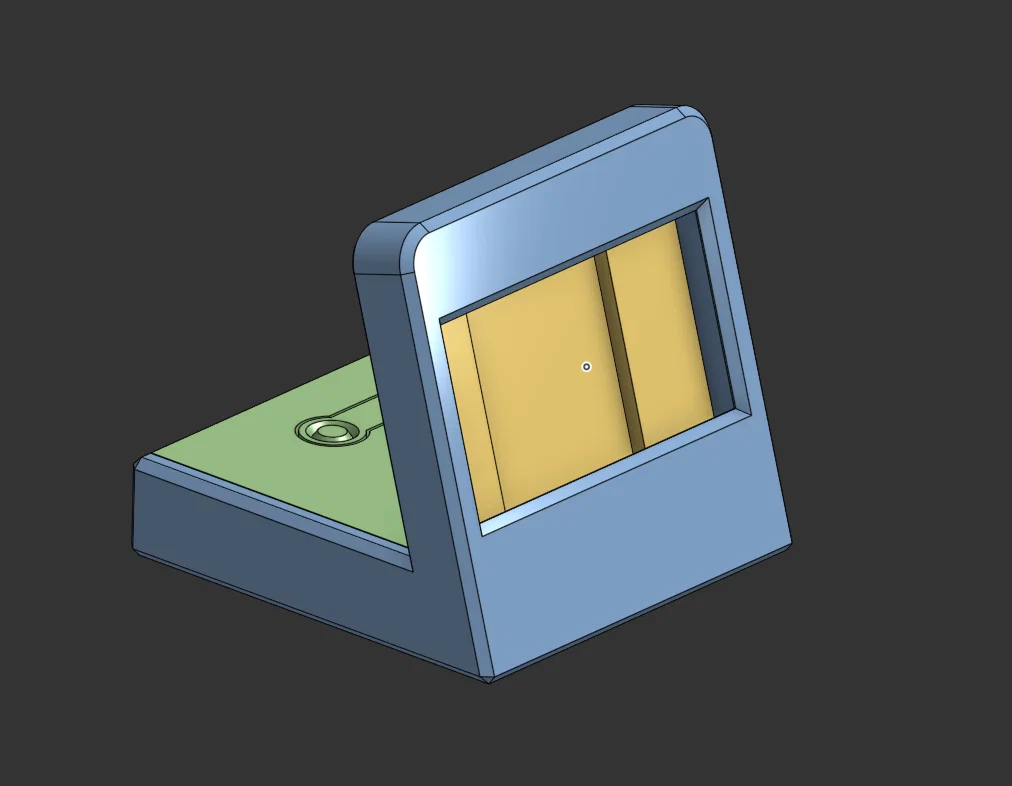

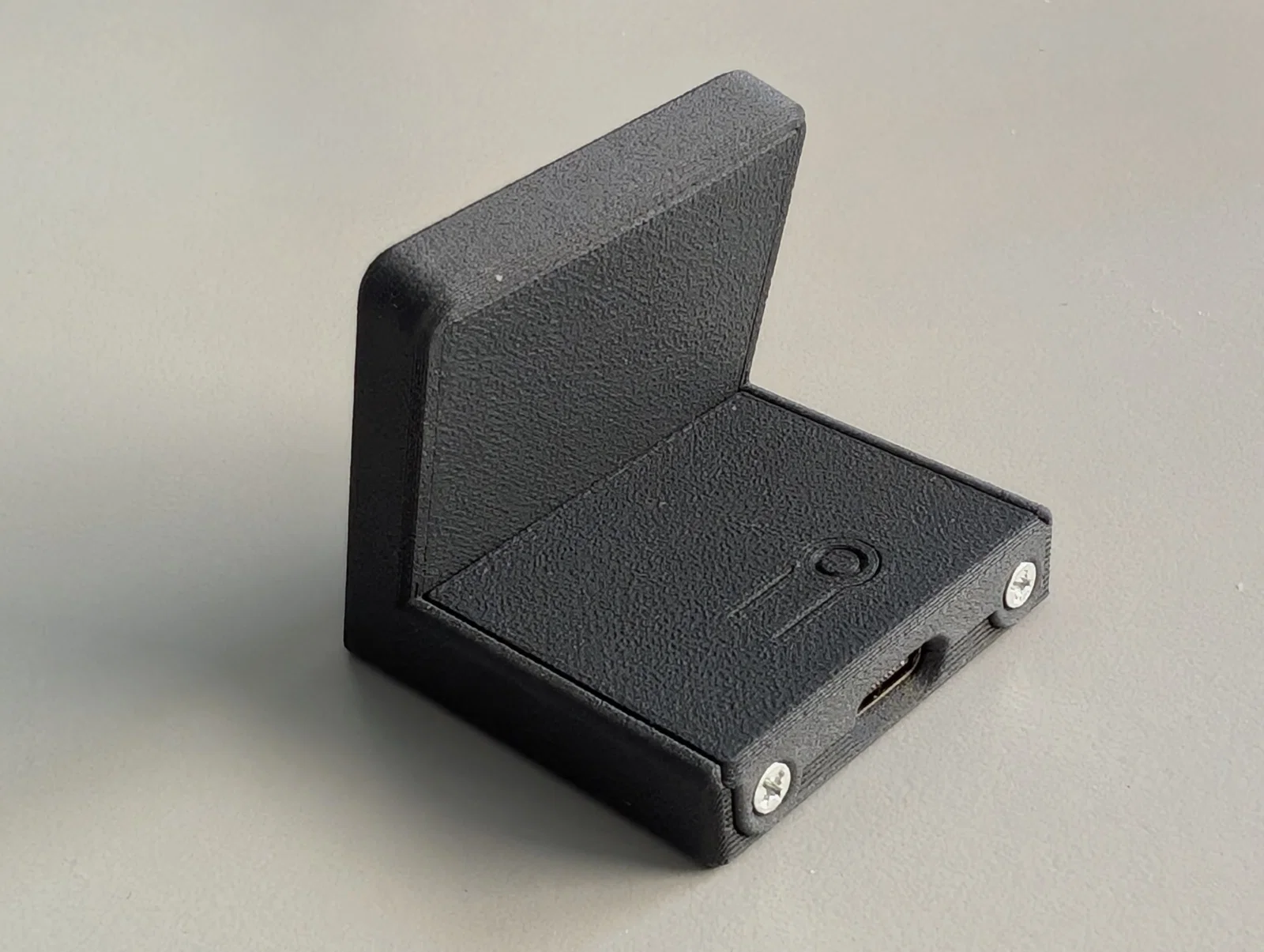

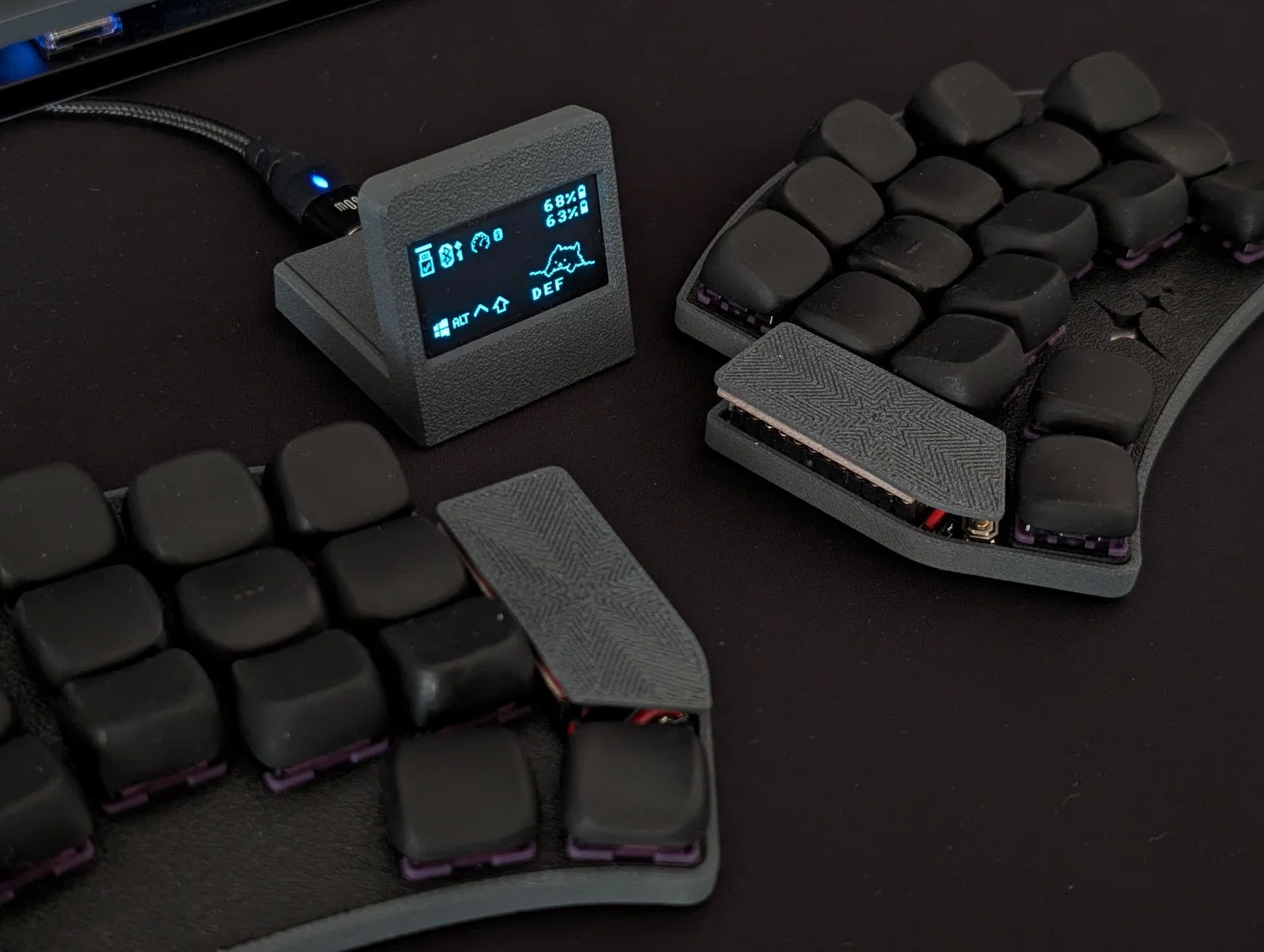

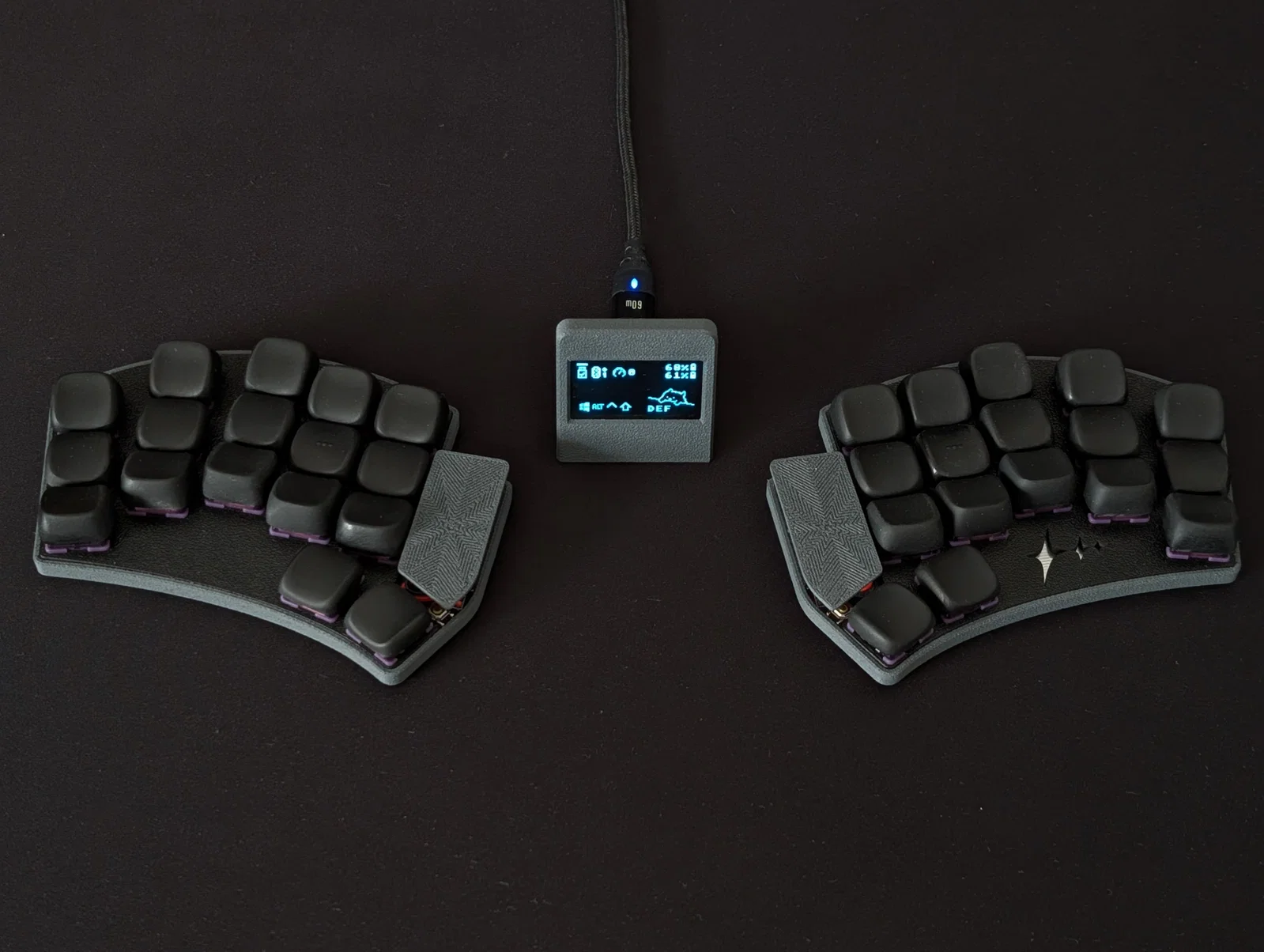

Đây là vỏ case cho dongle bàn phím có tích hợp màn hình và nút reset. Không chỉ để nhận tín hiệu, nó còn hiển thị được nhiều thông tin hữu ích cho các bạn nữa nhé.

Linh kiện cần chuẩn bị:

• 1 bộ điều khiển Promicro/Nicenano nrf52840

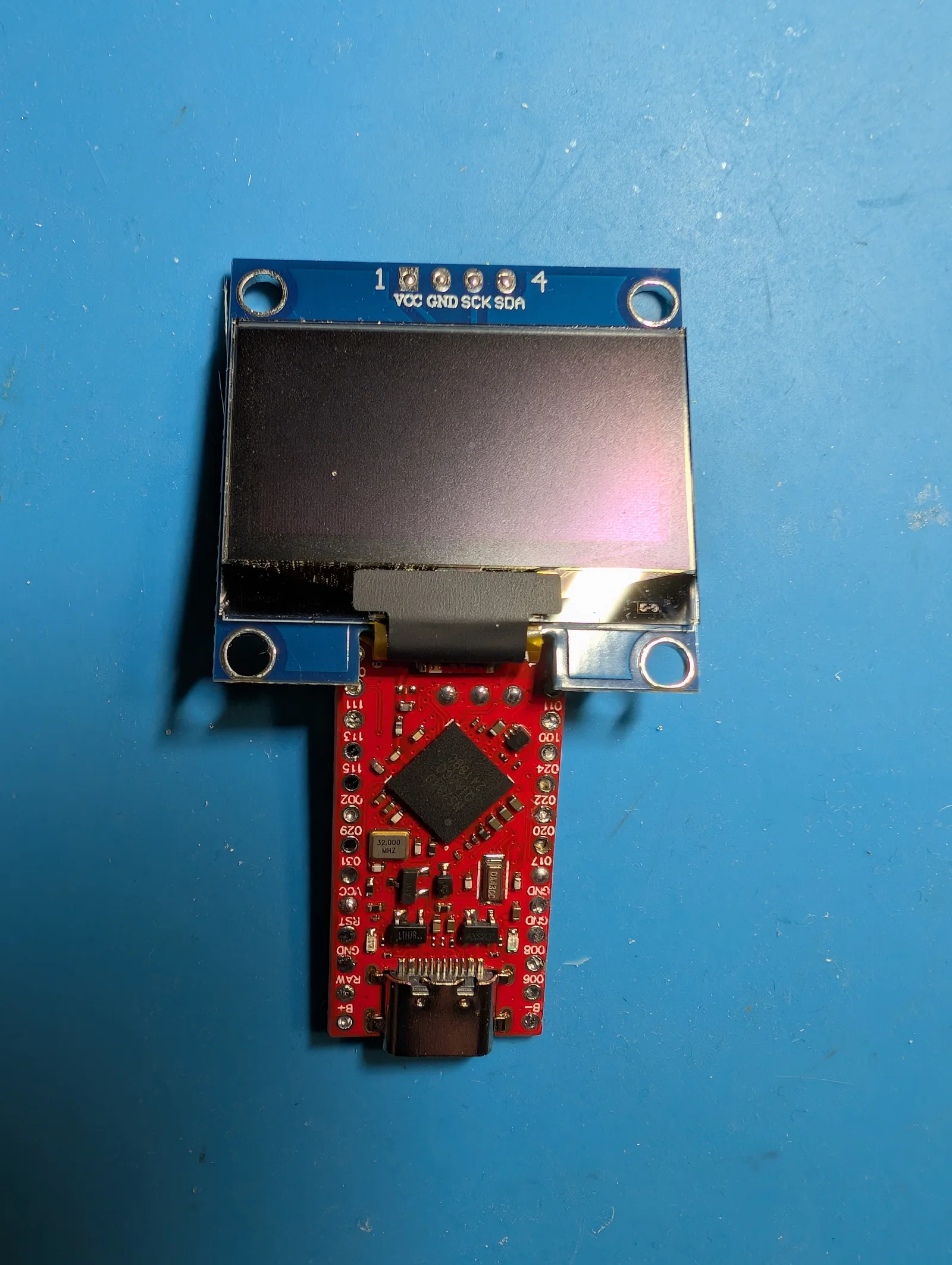

• 1 màn hình OLED 1.3 inch I2C 4 chân (rất dễ tìm trên các trang TMĐT)

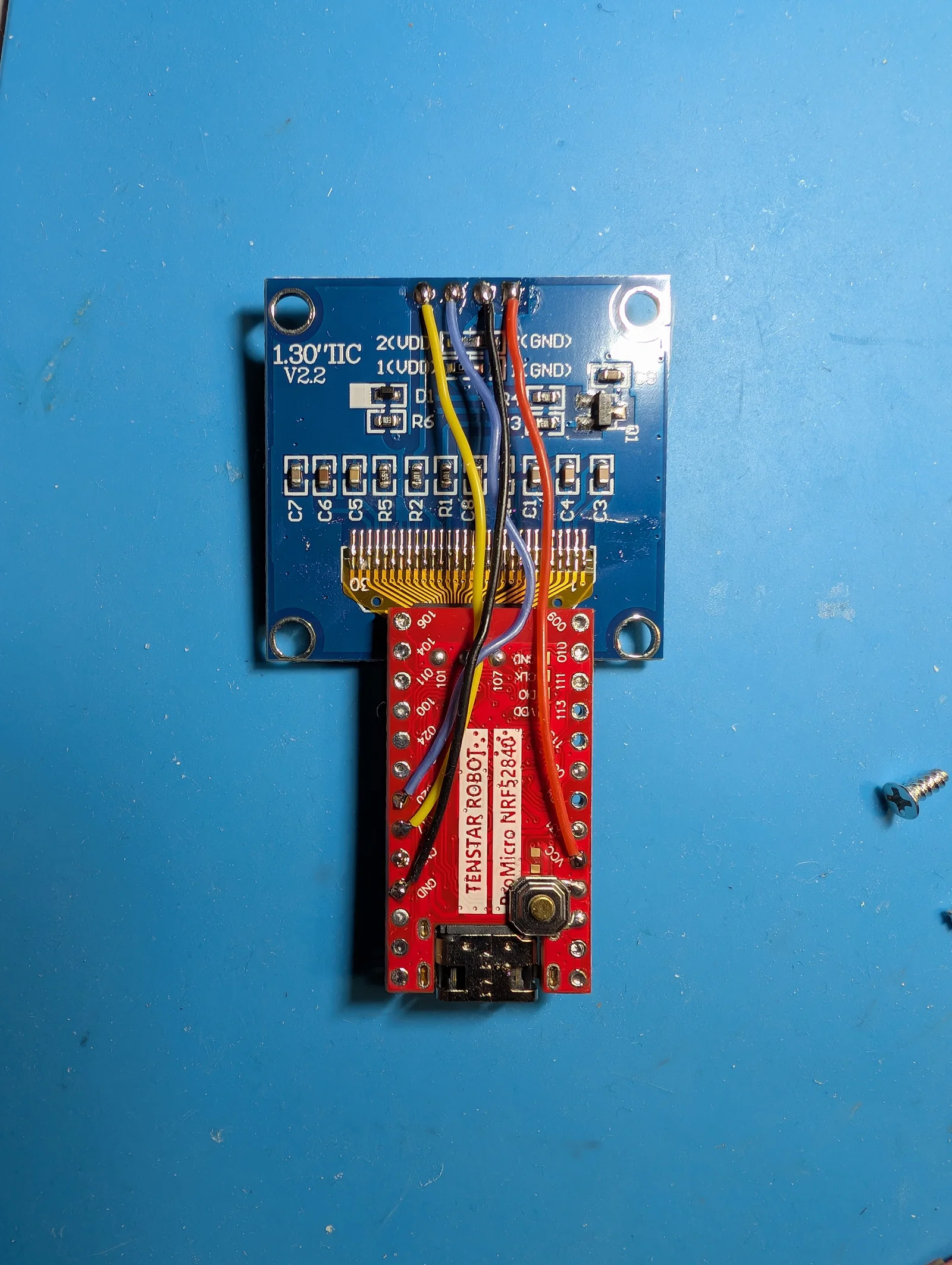

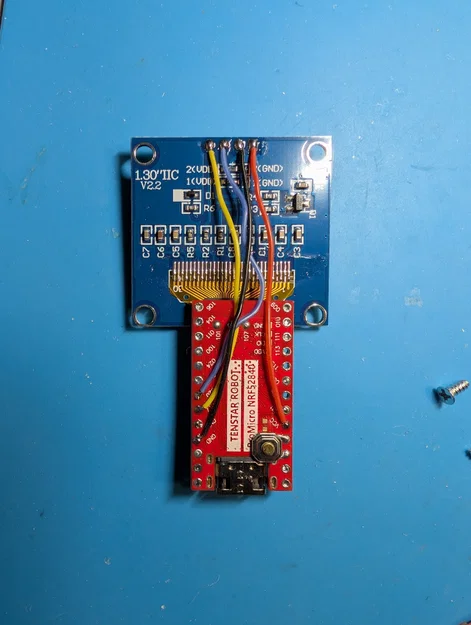

• 1 nút nhấn SMD 441.5mm (tùy chọn, bạn cắt 2 chân rồi hàn trực tiếp vào chân RST và GND như trong ảnh)
• 2 con ốc m2 x 6-8mm
• Dây điện loại nhỏ tùy chọn
• 4 miếng đệm cao su 6mm (tùy chọn)

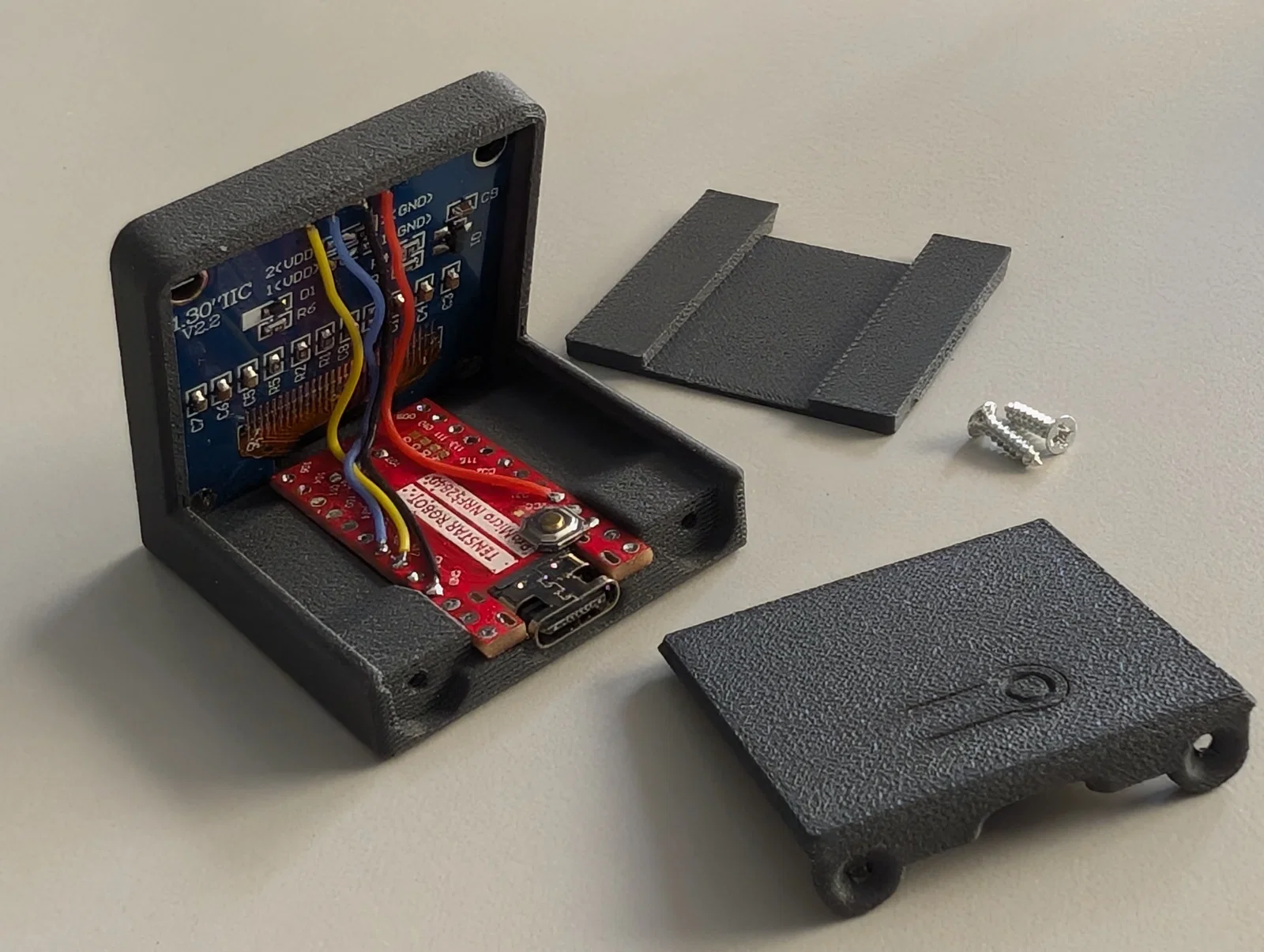

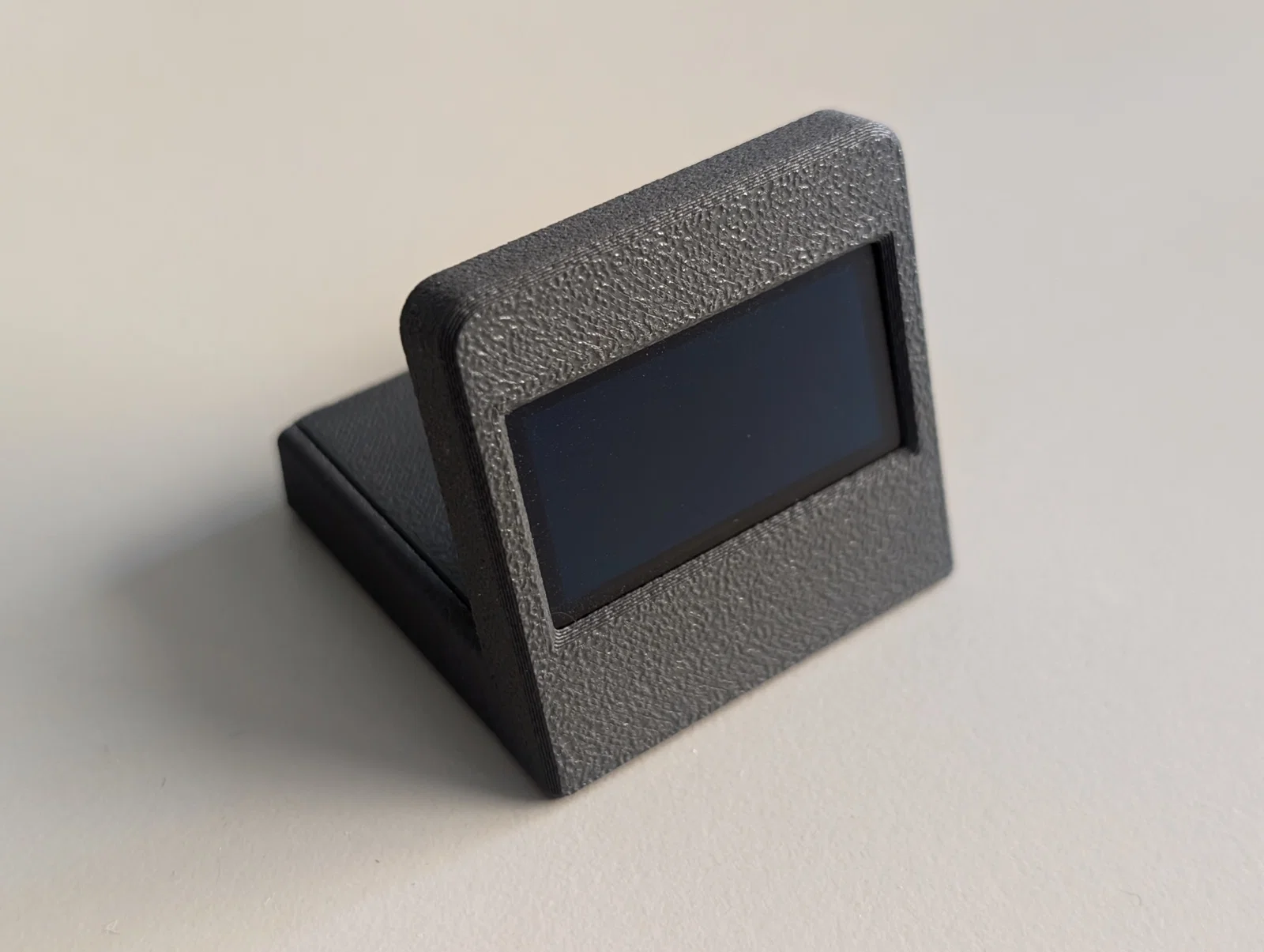

Toàn bộ các chi tiết đều in được mà không cần support. Để lắp phần nắp màn hình, bạn cứ tận dụng độ dẻo của nhựa, chỉ cần bẻ cong nhẹ một chút là nó sẽ khớp vào vị trí nhé.

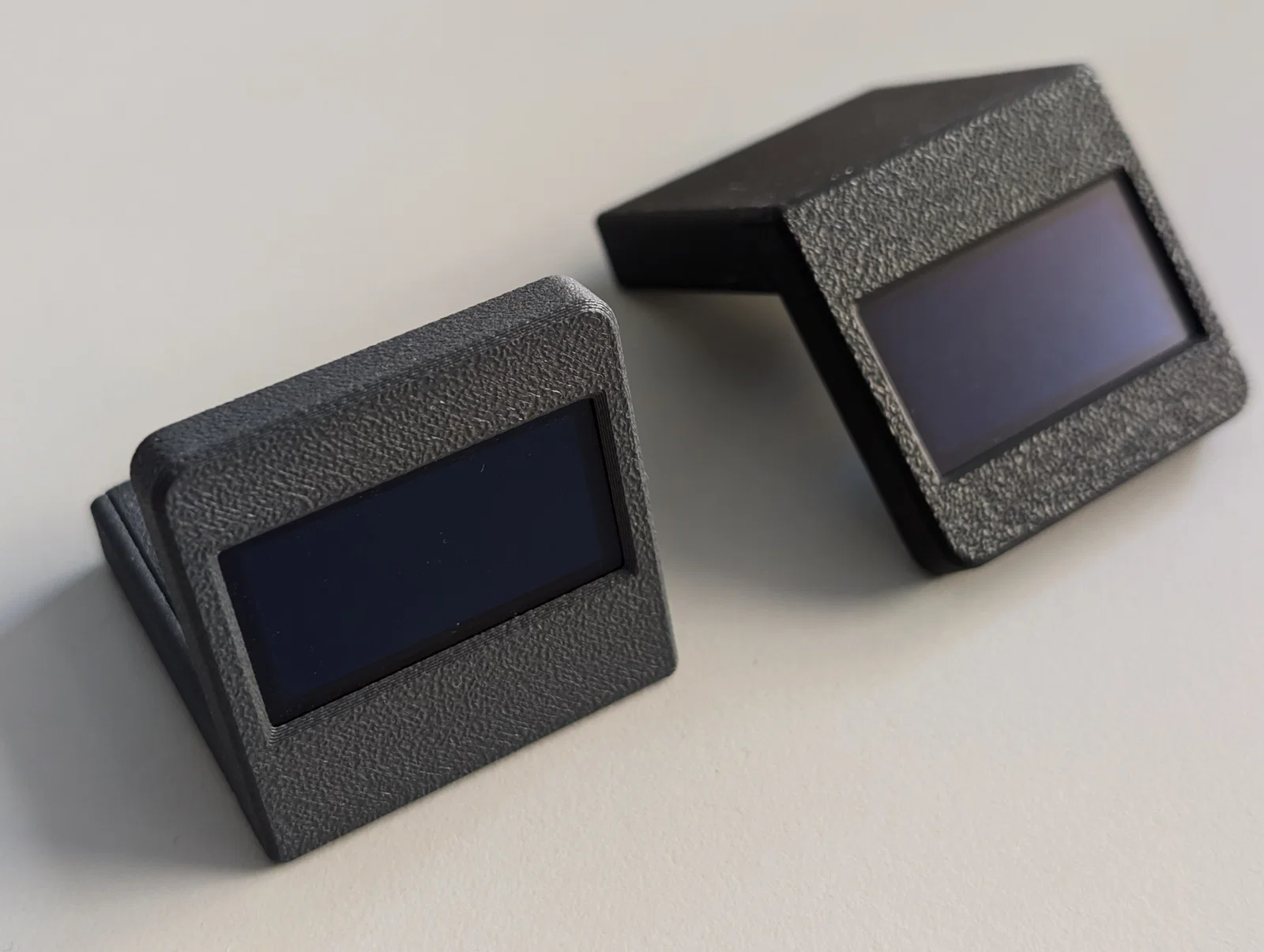

Mình cũng có thiết kế phiên bản dongle này để gắn dưới màn hình máy tính mà mình rất ưng ý, các bạn nhớ ghé xem các mẫu khác của mình nha.
