Bảng gắn nhãn P-touch 12mm cho dòng máy tính Dell Pro Micro Plus (model QBM1250).

Phụ kiện này được thiết kế để gắn vào dải khe tản nhiệt phía trên ngay bên trên nút nguồn. Với thiết kế ngàm kẹp hình càng cua và các móc khóa hướng vào trong, bạn có thể lắp đặt chắc chắn mà không cần dụng cụ, giúp bảng áp sát vào khung máy.

Đây là dòng máy kế nhiệm của Dell OptiPlex 7000/7010 Micro. Do cấu trúc khe tản nhiệt thay đổi, tôi đã phải thiết kế lại hoàn toàn phần ngàm kẹp cho phiên bản này.

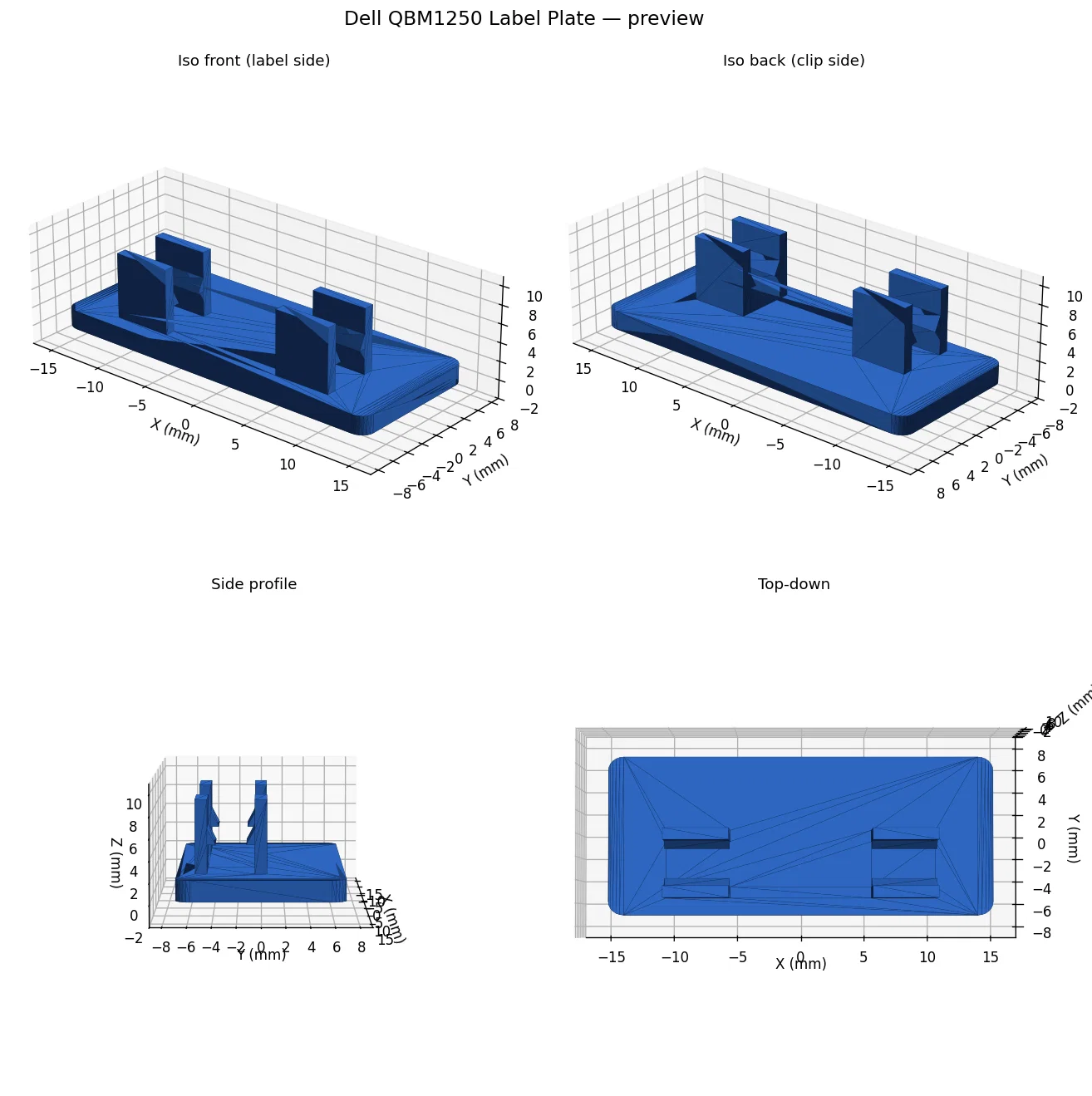

Các phiên bản đi kèm

• Bảng phẳng (v8 — khuyên dùng): Bề mặt phẳng, sạch sẽ, tối ưu cho việc dán nhãn P-touch 12 mm tiêu chuẩn.
• Viền + lưới lục giác: Viền trang trí nổi với họa tiết lỗ lục giác. Rất đẹp nếu bạn in nhiều màu hoặc khắc logo/chữ tùy chỉnh.

Thiết lập in ấn

• Hướng in: Mặt trước hướng xuống dưới (file STL đã được xoay sẵn)
• Chất liệu: PLA hoặc PETG (khuyên dùng PETG để ngàm kẹp có độ đàn hồi tốt hơn)
• Chiều cao lớp in (Layer height): 0.20 mm (dùng 0.16 mm để bề mặt nhãn mịn hơn)
• Tường/Perimeters: 3 lớp
• Độ đặc (Infill): 20% dạng grid hoặc gyroid
• Hỗ trợ (Supports): Không cần
• Brim: Khuyên dùng 5 mm (để bám dính tốt hơn do diện tích tiếp xúc nhỏ)

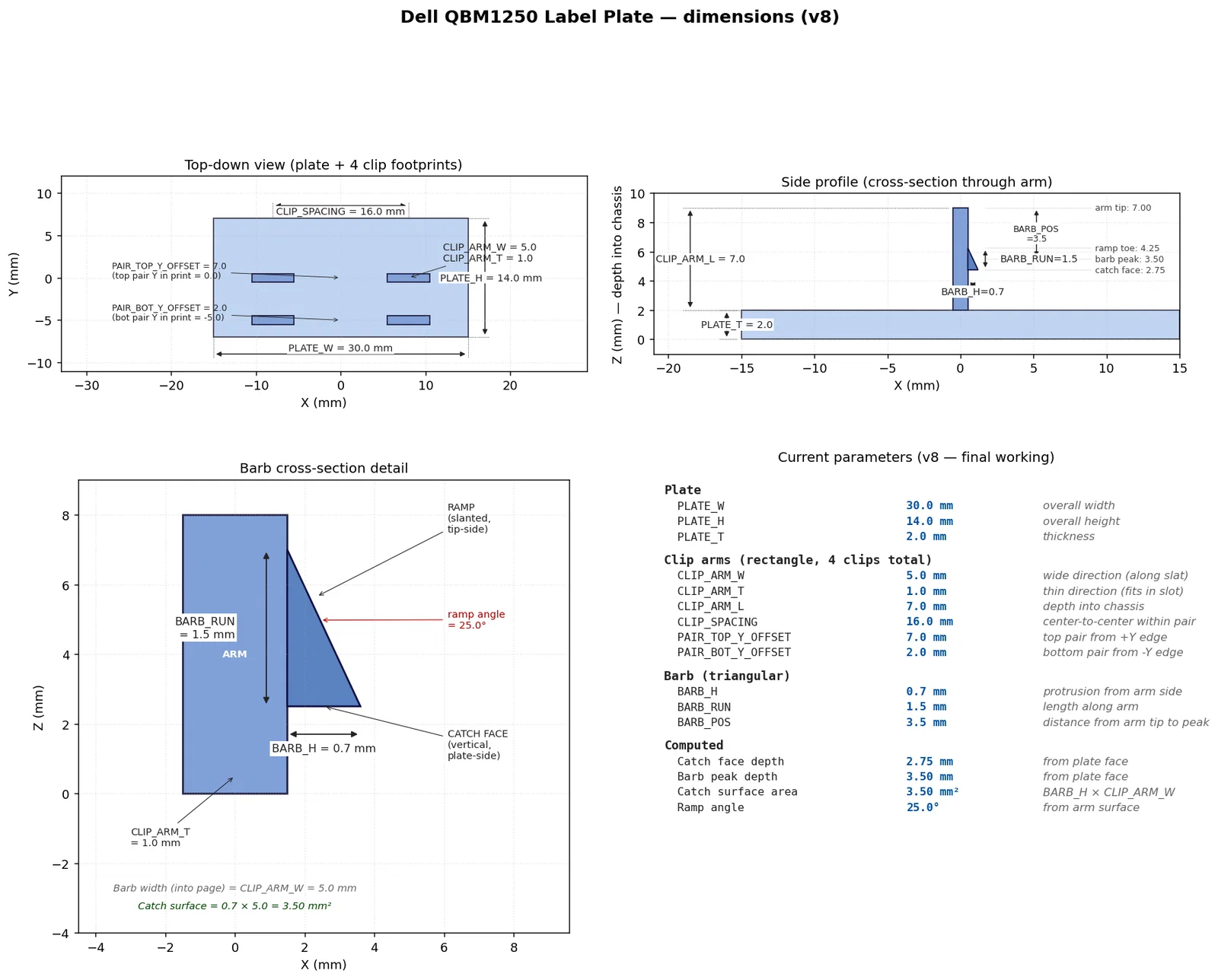

Thông số kỹ thuật chính (bản v8)

• Kích thước tổng: 30 × 14 × 2 mm
• Ngàm kẹp: rộng 5 mm × dày 1 mm × sâu 7 mm
• Thiết kế 2 cặp ngàm kẹp khớp với hai khe tản nhiệt liên tiếp (khoảng cách ≈5 mm)
• Các móc khóa hướng vào trong tạo lực kẹp ép chặt
• Độ sâu bề mặt bắt vít: 2.75 mm từ mặt bảng
• Độ sâu đỉnh ngàm: 3.5 mm từ mặt bảng

Lịch sử phiên bản v8 là phiên bản cuối cùng, hoàn thiện sau khi tinh chỉnh chiều dài ngàm, vị trí móc và khoảng cách giữa các cặp kẹp.

Hướng dẫn lắp đặt

1. Căn chỉnh 4 ngàm kẹp vào 2 khe tản nhiệt nằm ngang phía trên nút nguồn.
2. Ấn đều tay cho đến khi cả hai cặp ngàm lọt qua mép trong của khe tản nhiệt.
3. Bảng sẽ nằm phẳng và áp sát vào cạnh trên của vỏ máy.

Thiết kế sử dụng cơ chế kẹp ép — cặp ngàm dưới hướng lên trên, cặp ngàm trên hướng xuống dưới — để bảng được giữ chặt vào vỏ máy.

Hướng dẫn tùy chỉnh (nếu lắp không vừa)

Tùy chỉnh & File nguồn Model này hoàn toàn là dạng tham số. Bạn có thể mở OpenSCAD và các đoạn mã Python trong thư mục dự án để:

• Điều chỉnh kích thước bảng hoặc vị trí ngàm cho các dòng Dell Micro khác.
• Thêm chữ khắc, logo hoặc tem tài sản.
• Sửa đổi họa tiết lưới lục giác hoặc chiều cao viền.
