Tấm gá Direct-drive cho ray MGN12H lắp mặt trước (tương thích block 20mmx20mm)

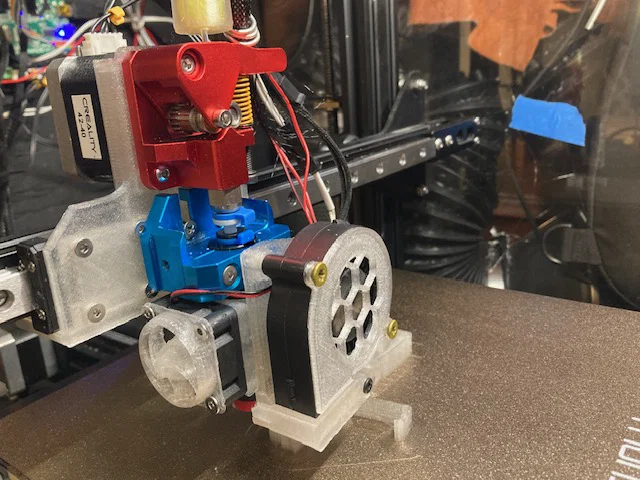

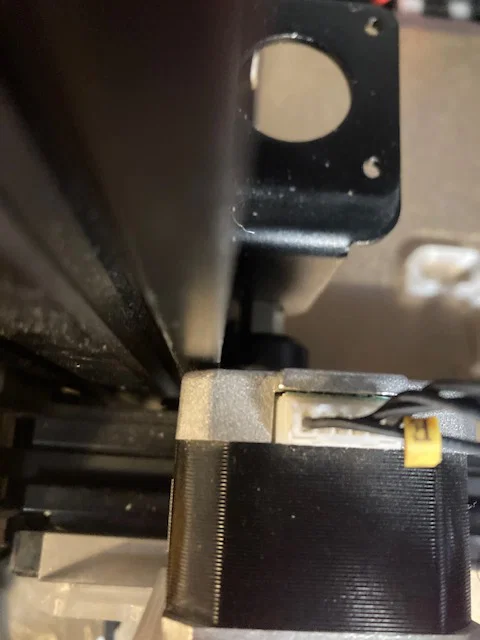

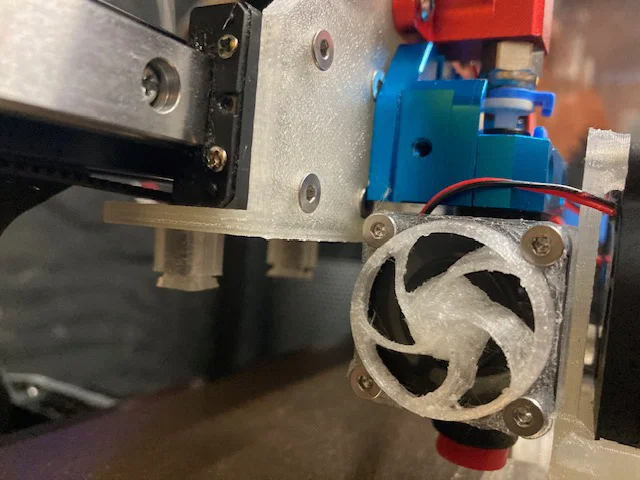

Một tấm đế in 3D để chuyển đổi sang cấu hình direct-drive. Máy in của mình là Ender 3 Pro v1 có sửa đổi đôi chút. Tấm đế này đã chạy được khoảng 180 giờ và chưa thấy dấu hiệu bị cong vênh. Mình in bằng nhựa Sunlu PLA+. Mặc dù PETG sẽ là lựa chọn tối ưu hơn, nhưng mình cứ làm theo ý mình thôi. Lưu ý hãy giảm thông số retraction xuống tối đa 2-3mm và chuẩn bị tinh thần có thể bị xệ đầu in nếu không có hệ thống dual-Z. Mình dùng m3 heat-set cho các lỗ bắt hotend và lắp từ phía sau. Phần đệm (shim) là cần thiết cho một số loại block MGN12H của Trung Quốc để tránh việc motor đùn nhựa va chạm với thanh khung đứng. Bạn hãy đặt tấm đệm nằm phẳng và scale trục Z nếu cần dày hơn. Mình đã in thử tấm đế theo cả hai cách và đặt mặt lớn nằm xuống bàn in cho kết quả cứng cáp nhất. In 100% infill, không cần support. Ai tải về đầu tiên thì hỗ trợ mình chút nhé: cho mình biết dây đai zin có vừa không. Nếu không, mình sẽ điều chỉnh lại. Đã thêm một phiên bản nữa để tạo khoảng trống cho các loại ray low-profile.
