Bộ khung hỗ trợ thước đo máy cưa bàn (Table Saw Fence Support)

Đây là bộ khung (bracket) hạng nặng được thiết kế riêng để gắn và giữ cố định thanh nhôm định hình 15120 vào thước đo (fence) của máy cưa bàn Skilsaw SPT99-11.

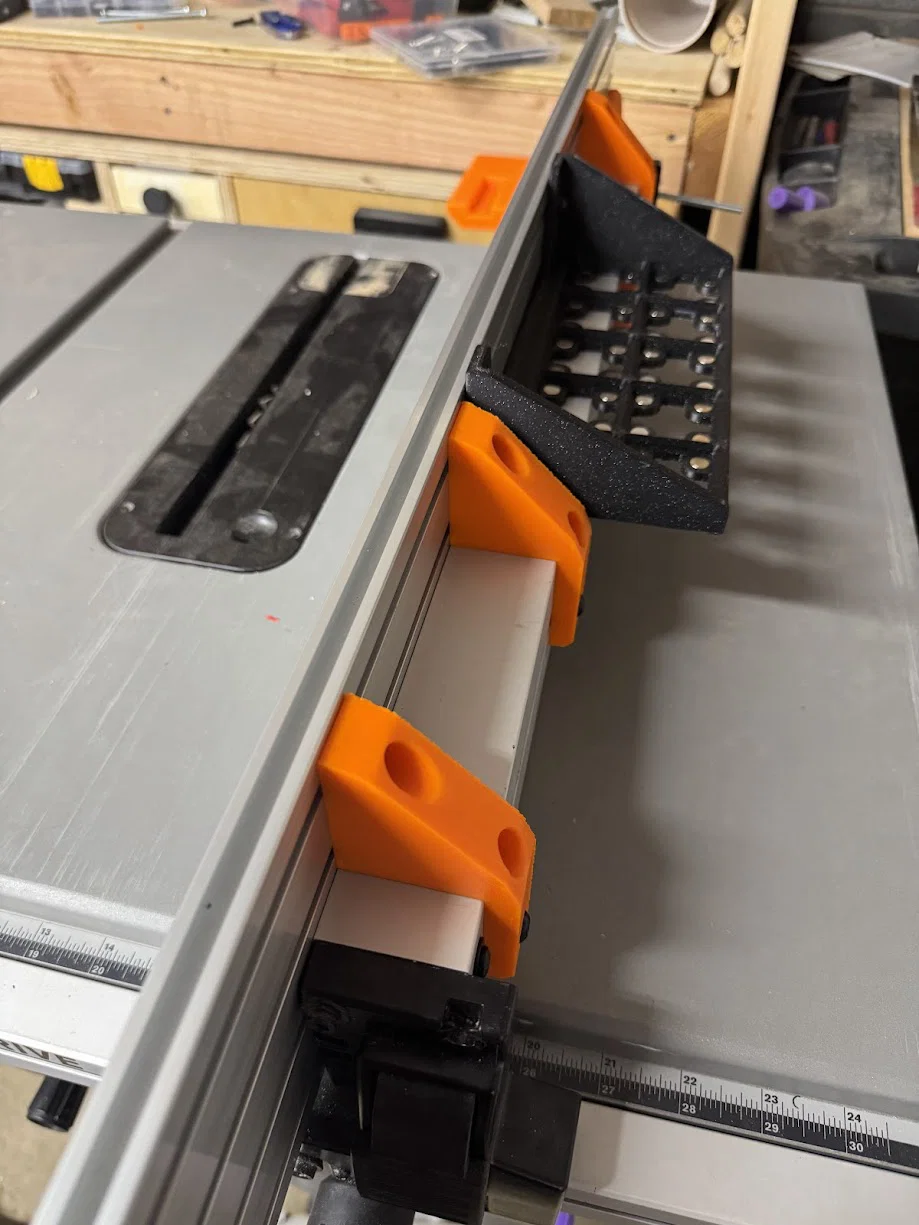

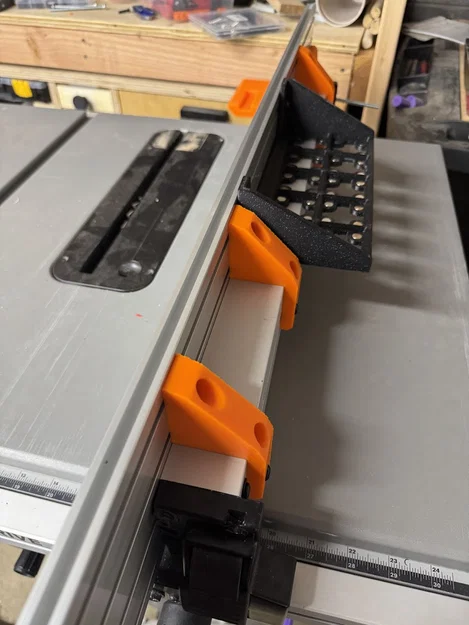

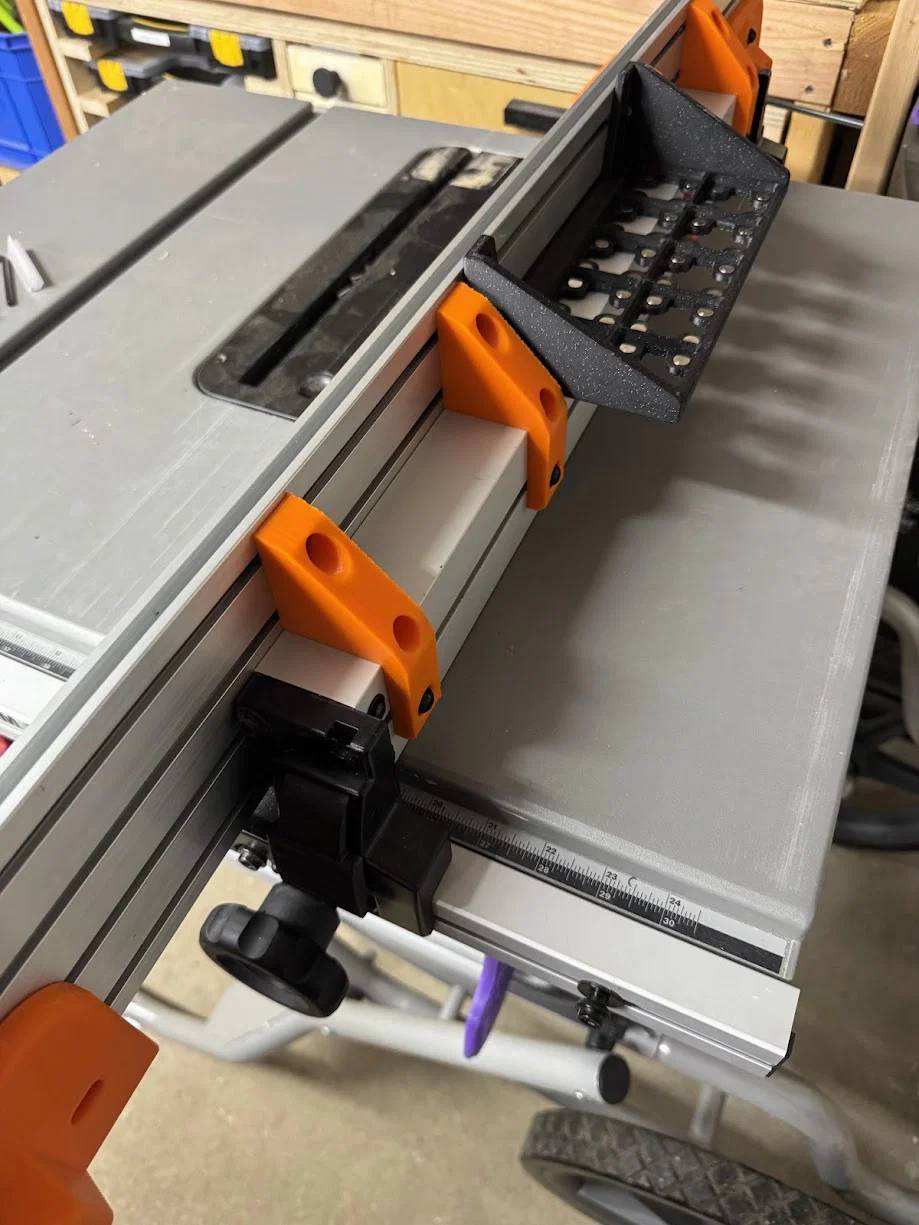

Nếu bác đang muốn nâng cấp hoặc mở rộng hệ thống thước đo máy cưa bàn bằng các thanh nhôm tiêu chuẩn, thì chi tiết hỗ trợ cứng cáp này sẽ tạo ra một kết nối cực kỳ chắc chắn, giúp thước đo luôn song song và không bị xê dịch. Mình đã lắp thử bộ 4 cái cho máy của mình và nhận thấy độ ổn định rất cao, không hề bị cong vênh hay lệch lạc trong quá trình sử dụng.

Danh sách vật tư (BOM)

Để lắp hoàn chỉnh một bộ giá đỡ, bác cần chuẩn bị các loại ốc vít sau:

• 2x Bu-lông đầu bằng M6 - dài 16mm để gắn vào thanh nhôm định hình 15120
• 1x Bu-lông đầu bằng M6 - dài 12mm để gắn vào thước đo máy cưa bàn
• 3x Long đền (washer) M6
• 3x Đai ốc (T-nut) M6

Cài đặt in & Tối ưu hóa

Chi tiết này được thiết kế để in dễ dàng mà không cần dùng support, miễn là bác đã căn chỉnh phần bắc cầu (bridging) chuẩn.

• Nhựa in: Khuyên dùng ABS cho môi trường xưởng vì chịu nhiệt và độ bền cơ học tốt, nhưng PLA hoặc PETG vẫn hoạt động rất ổn cho nhu cầu này.
• Hướng in: Đặt nằm phẳng trên bàn in (không cần support).
• Vách (Walls/Perimeters): Khuyên dùng 4–5 vách.
• Lớp trên/dưới: 5 lớp.
• Độ phủ (Infill): 40% (khuyên dùng kiểu Gyroid hoặc Cubic).

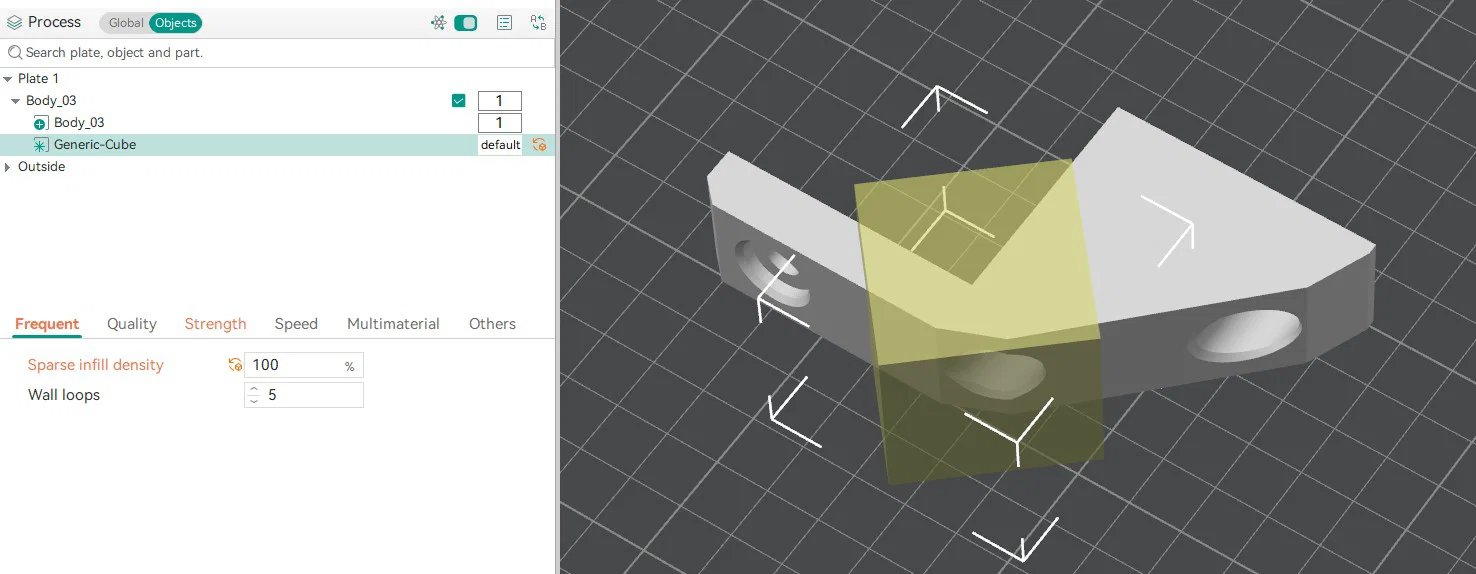

• Để tăng thêm độ cứng, bác có thể dùng modifier trong phần mềm cắt lớp (slicer) để tăng độ phủ phần góc lên 100%.
