Ultimate 64 - Vỏ Case Máy Chơi Game

Vỏ case thiết kế tối giản cho board mạch FPGA Ultimate 64.

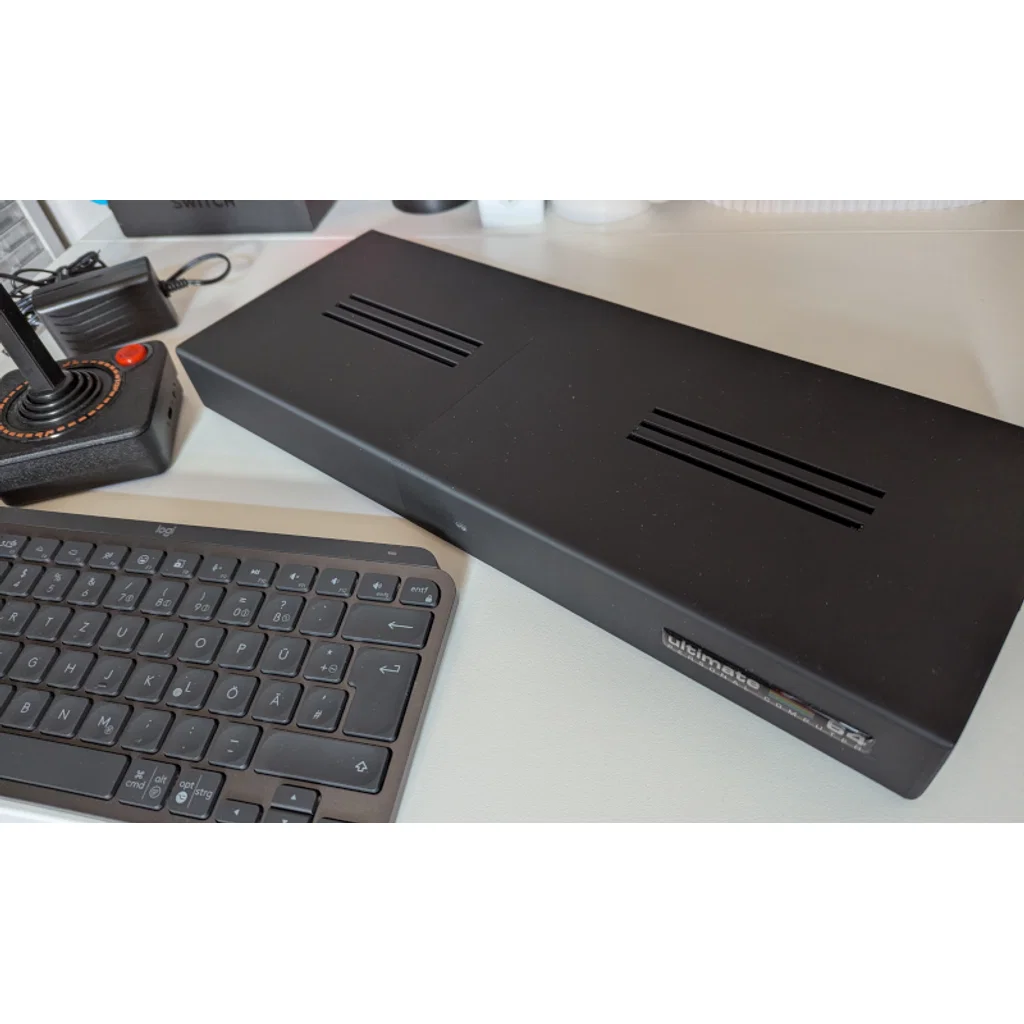

Tôi có một chiếc board U64 đời đầu nằm không nên quyết định thiết kế chiếc vỏ case này để đặt ngoài phòng khách cho đẹp. Case này chỉ chừa ra các cổng kết nối cần thiết nhất (HDMI, USB, Cần điều khiển, Nguồn). May mắn là U64 có thể vận hành hoàn hảo với bàn phím và cần điều khiển không dây hoặc rời. Với phiên bản firmware 3.11 mới nhất, tính năng Wi-Fi đã được kích hoạt, giúp việc quản lý thiết bị và cập nhật phần mềm trở nên vô cùng dễ dàng.

Hướng dẫn lắp ráp:

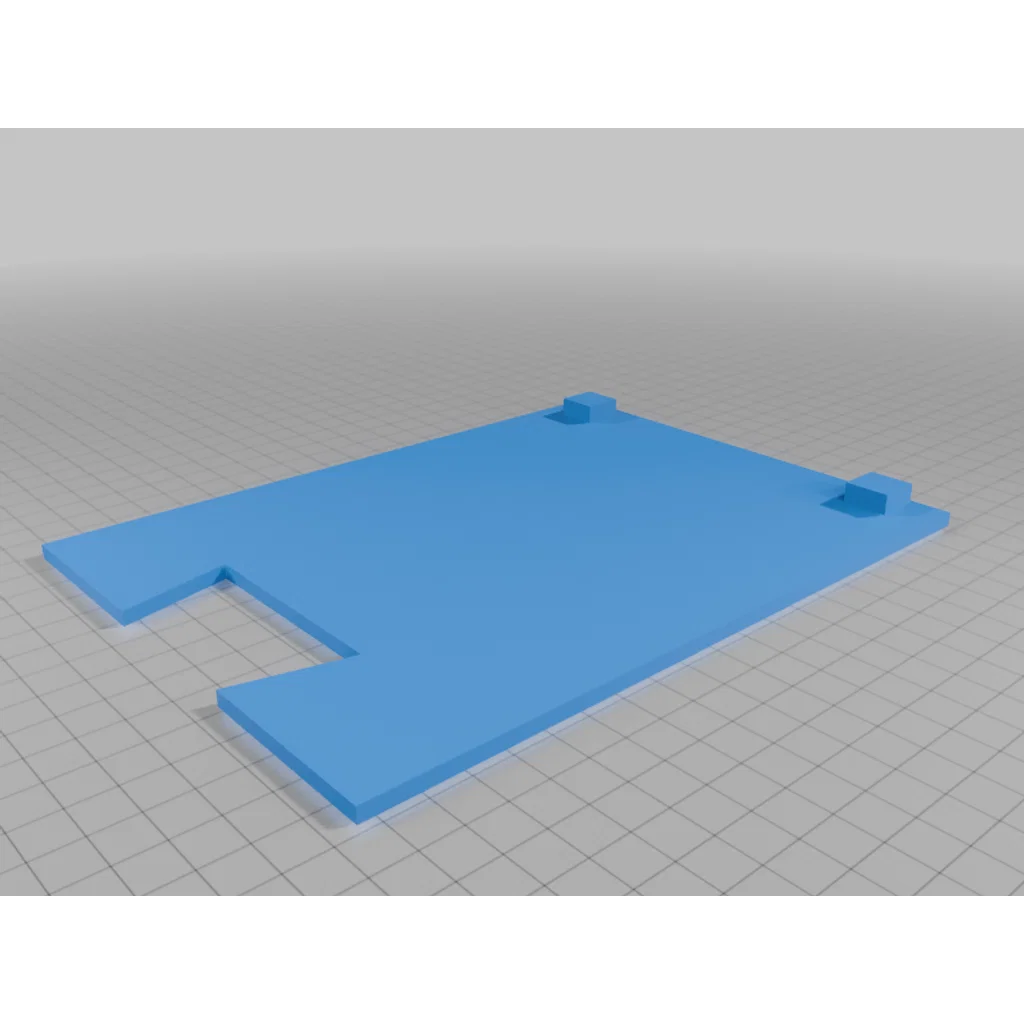

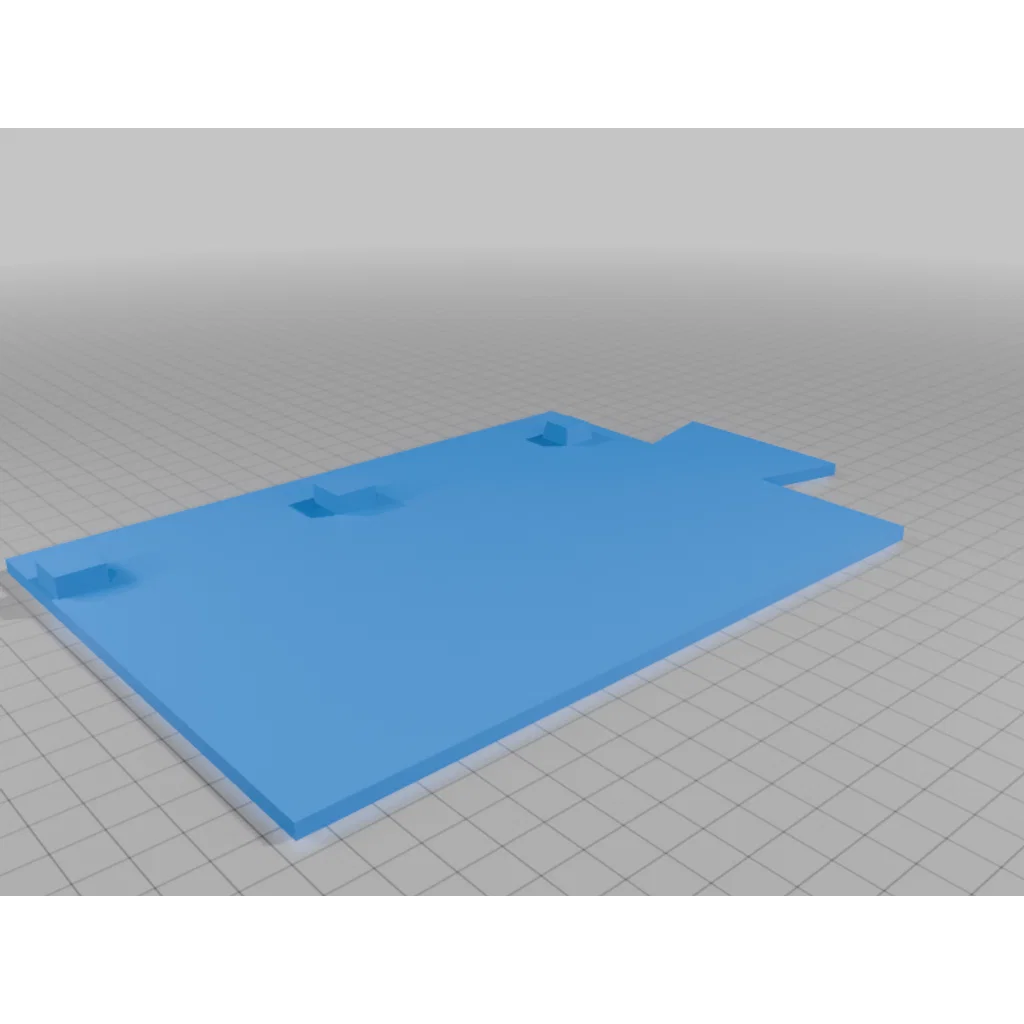

• In cả hai phần đế và ghép chúng lại (có thể dùng keo để thêm chắc chắn, nhưng thực tế thì không nhất thiết).
• Gắn các tán cấy (threaded inserts) vào các lỗ vít trên phần đế (tôi đã dùng năm tán đồng M3x6x5).
• Đặt board U64 lên đế và cố định bằng năm vít M3.

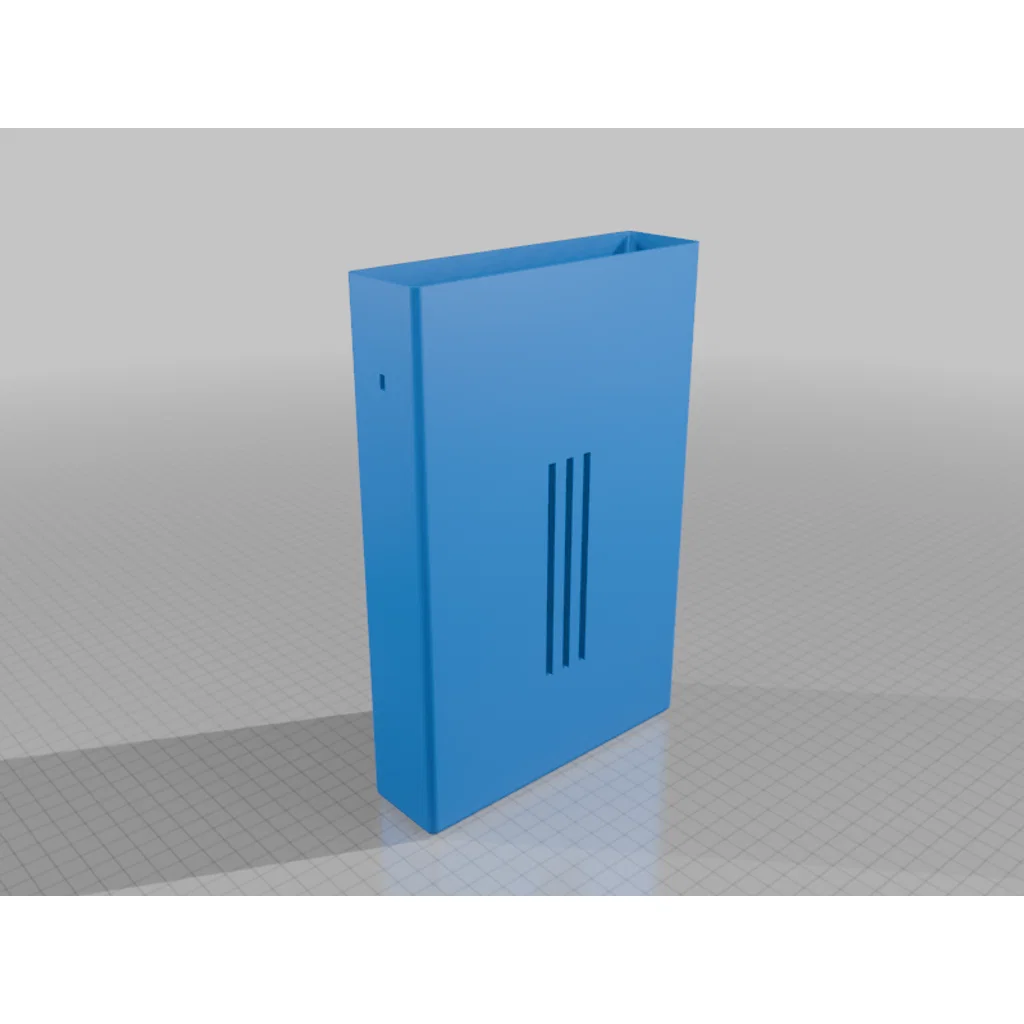

• In hai mảnh vỏ case bên trái và bên phải.
• Trượt mảnh vỏ bên trái vào phần đế và board; chú ý các thanh ray phía dưới bên trong vỏ.
• Mảnh vỏ bên phải có một lỗ nhỏ ở phía trước dành cho đèn LED ổ đĩa; bạn có thể gắn đèn vào ngay bây giờ (tôi đã dùng đèn "Duo LED" hình chữ nhật: EVERSTAR ESL-S6794RGW033W).
• (Kết nối dây đèn LED vào board và) trượt mảnh vỏ bên phải vào vị trí.
• Mảnh vỏ trái và phải sẽ chồng khít lên nhau ở giữa; vì thiết kế rất vừa vặn nên bạn không cần dùng đến keo.
• Tùy chọn: Gắn thêm sáu chân cao su ở đáy và một cái huy hiệu U64 xinh xắn phía trước (ví dụ như Ultimate 64 Breadbin badge).

Chúc mọi người có những giờ chơi game retro thật vui vẻ trên chiếc ghế sofa của mình!
