♫ Mini ♪ Marble ♫ Music ♪ Machine ♬

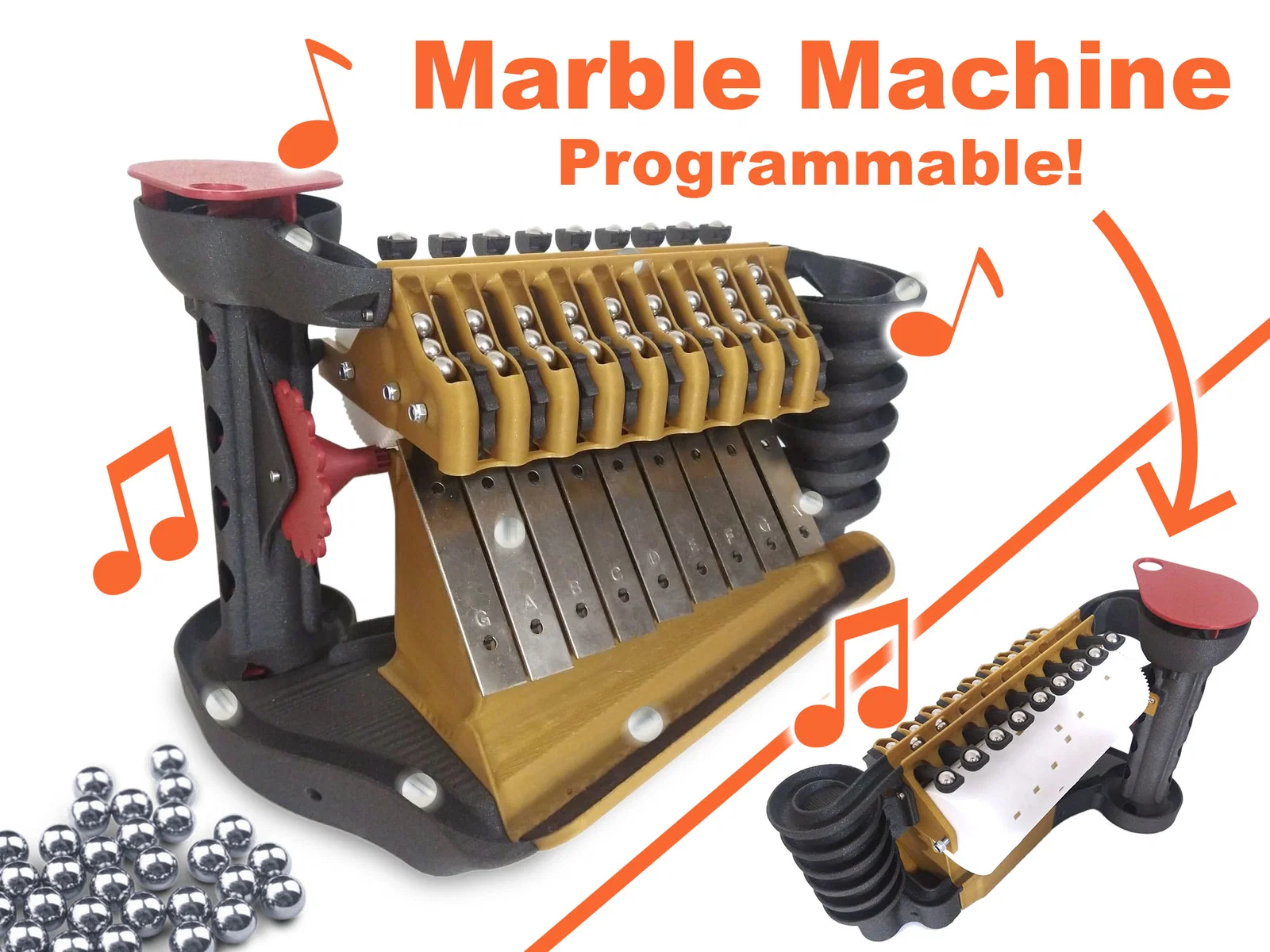

Xin giới thiệu với mọi người: Mini Marble Music Machine!

Đây là phiên bản để bàn của những cỗ máy tuyệt vời do Martin từ Wintergatan chế tạo. Mình đã được truyền cảm hứng rất nhiều từ anh ấy và luôn ấp ủ việc tạo ra phiên bản của riêng mình. Dự án này đã bắt đầu từ nhiều năm trước nhưng cuối cùng mình cũng đã hoàn thành phiên bản V1.

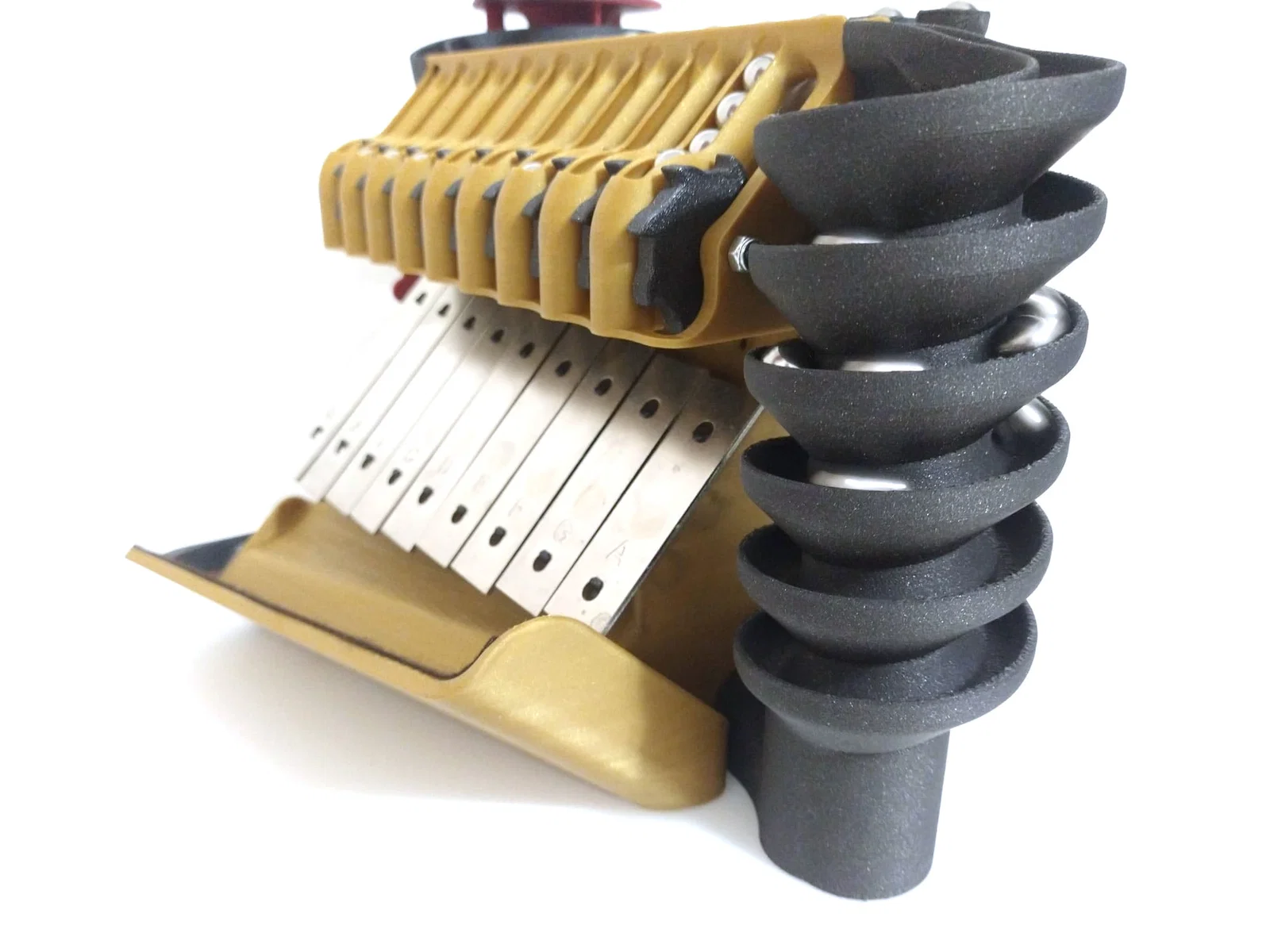

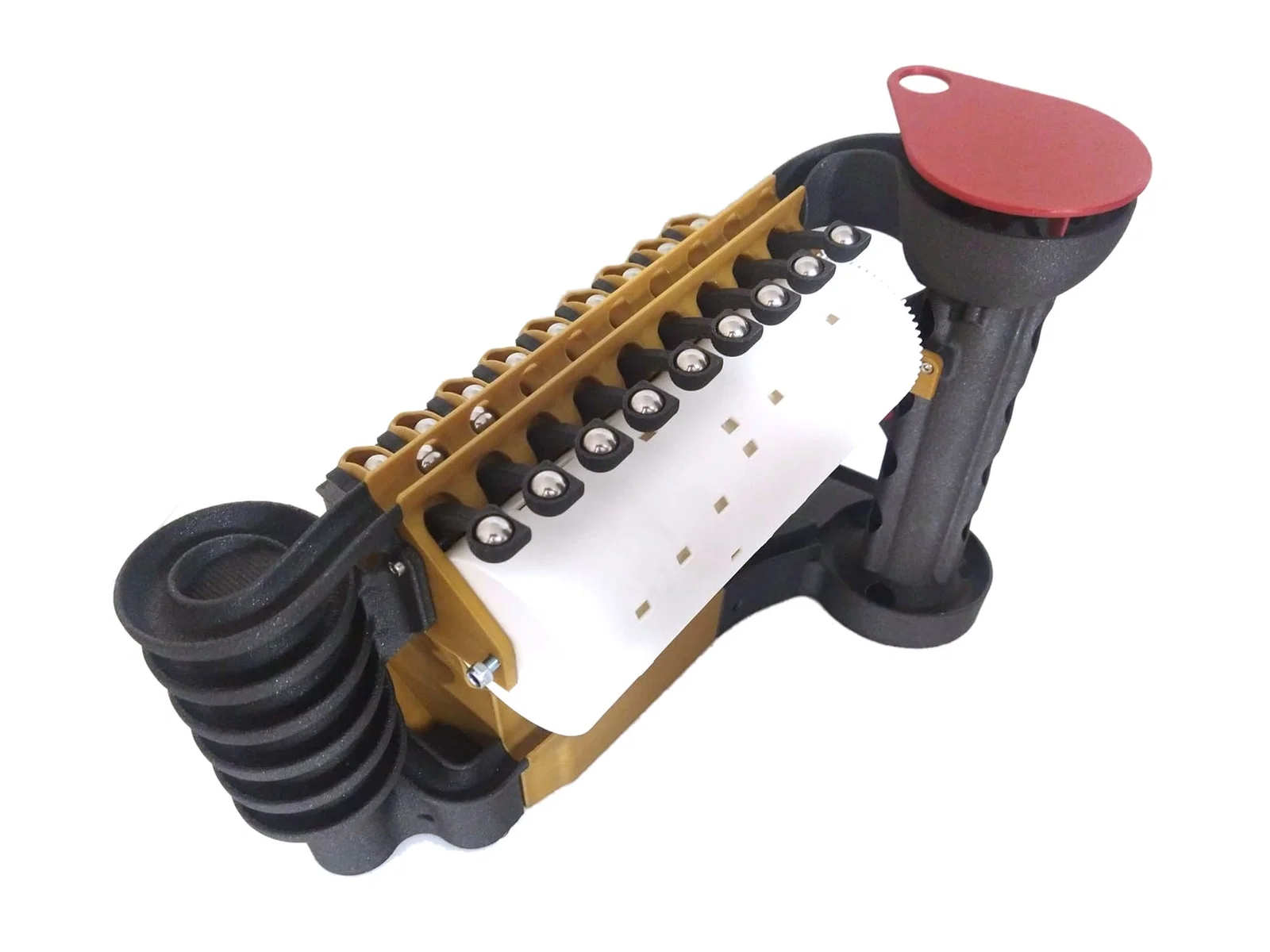

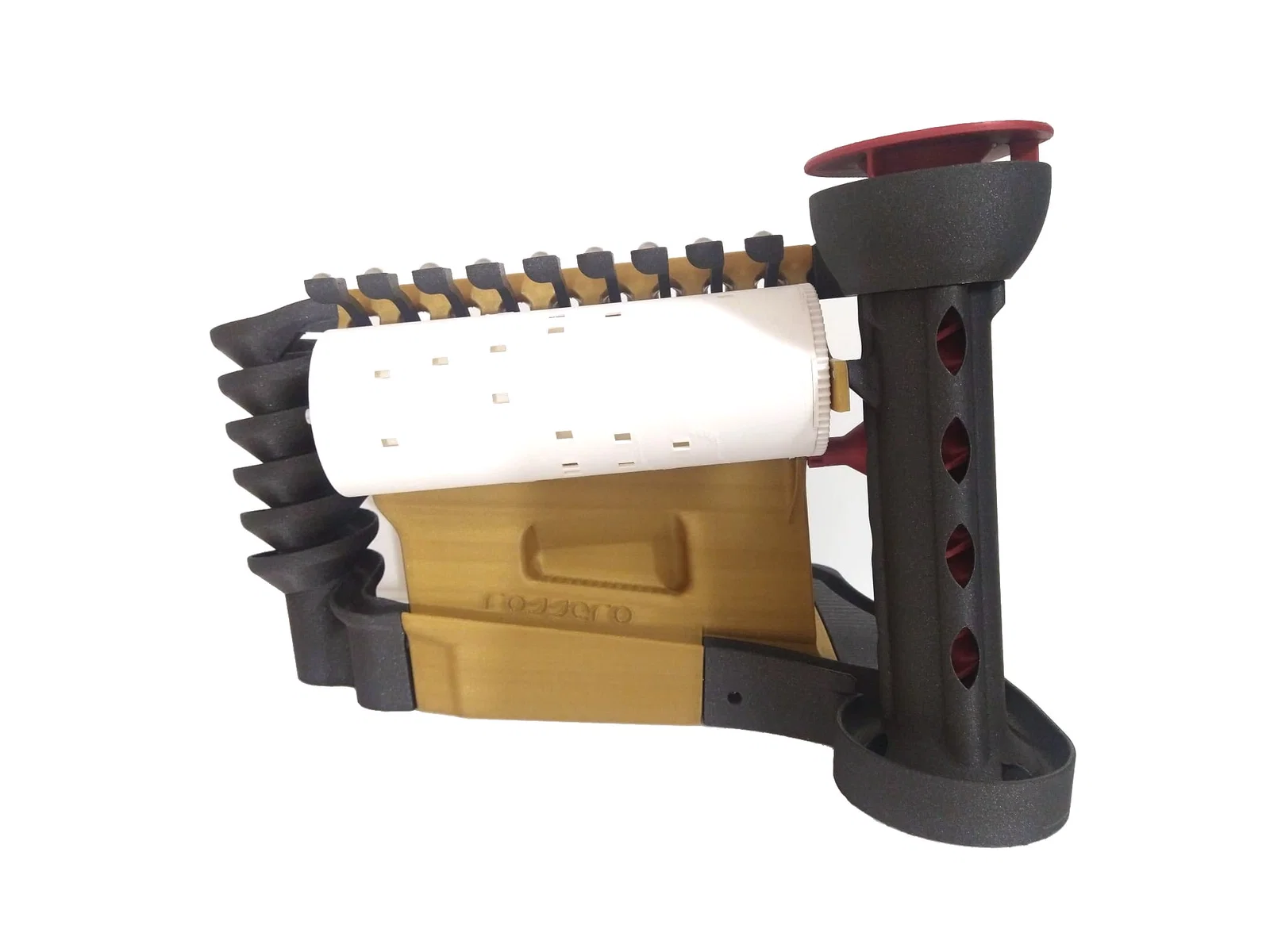

Đây là thành quả của mình:

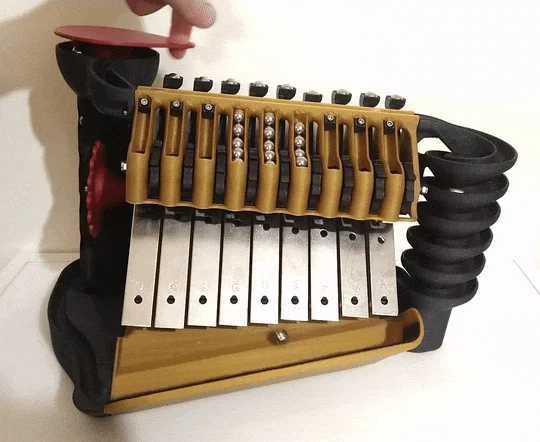

Còn đây là video máy đang chơi bản nhạc Marble Machine:

(Mình vẫn định thu âm lại bản khác tốt hơn, vì trong bếp hiện tại hơi bị vang tiếng)

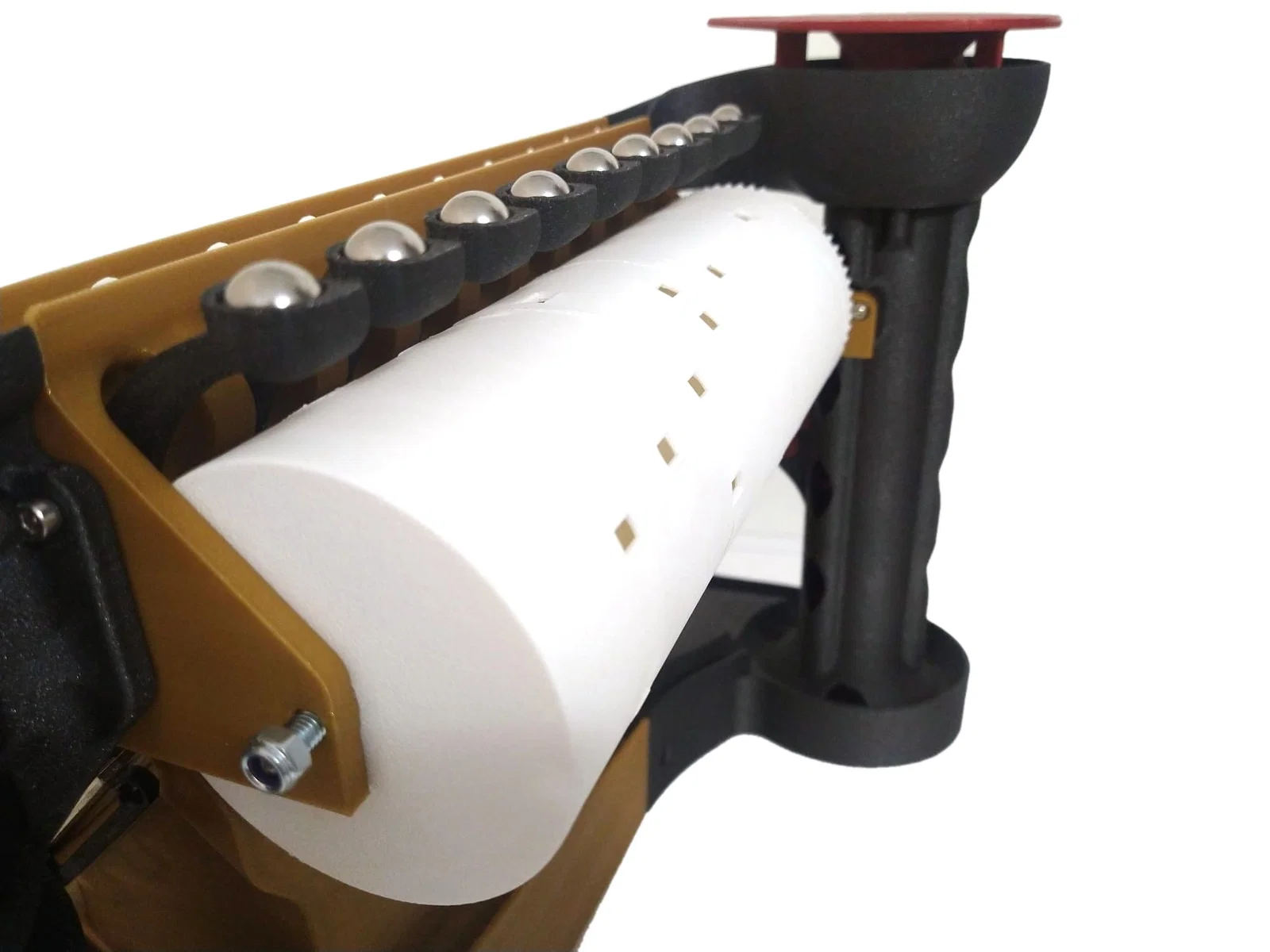

Các cuộn nhạc có thể lập trình LINK

Trong các file in, bạn có thể tìm thấy bài nhạc Marble Machine gốc của Wintergatan (8 track) và bài Mary had a little Lamb (3 track) mà mình đã tùy chỉnh để phù hợp với số lượng bi mình có.

Để tự tạo cuộn nhạc cho riêng mình, bạn có thể sử dụng mô hình tùy chỉnh được tạo bởi @DrJones. Bạn có thể tự nạp bài hát hoặc tác phẩm của mình vào, và rất hoan nghênh bạn chia sẻ các mô hình của mình dưới dạng print profile trên trang này!

Cuộn nhạc có thể chứa 64 nốt, chia làm 8 ô nhịp với mỗi ô 8 nốt móc đơn (beat). Ở phần đầu, bạn điền các nốt nhạc sử dụng từ trái sang phải (không lặp lại chính xác cùng một ký tự, nhưng bạn có thể dùng "c" và "C"). Sau đó, bạn điền vào mỗi nốt nhạc nào sẽ được chơi.

Bạn không thể để các nốt giống nhau đứng liên tiếp, chúng phải cách nhau ít nhất một nốt đen (hai "nhịp"). Ngoài ra, không nên lặp lại quá nhiều vì có thể làm cạn kiệt số bi trong thời gian ngắn.

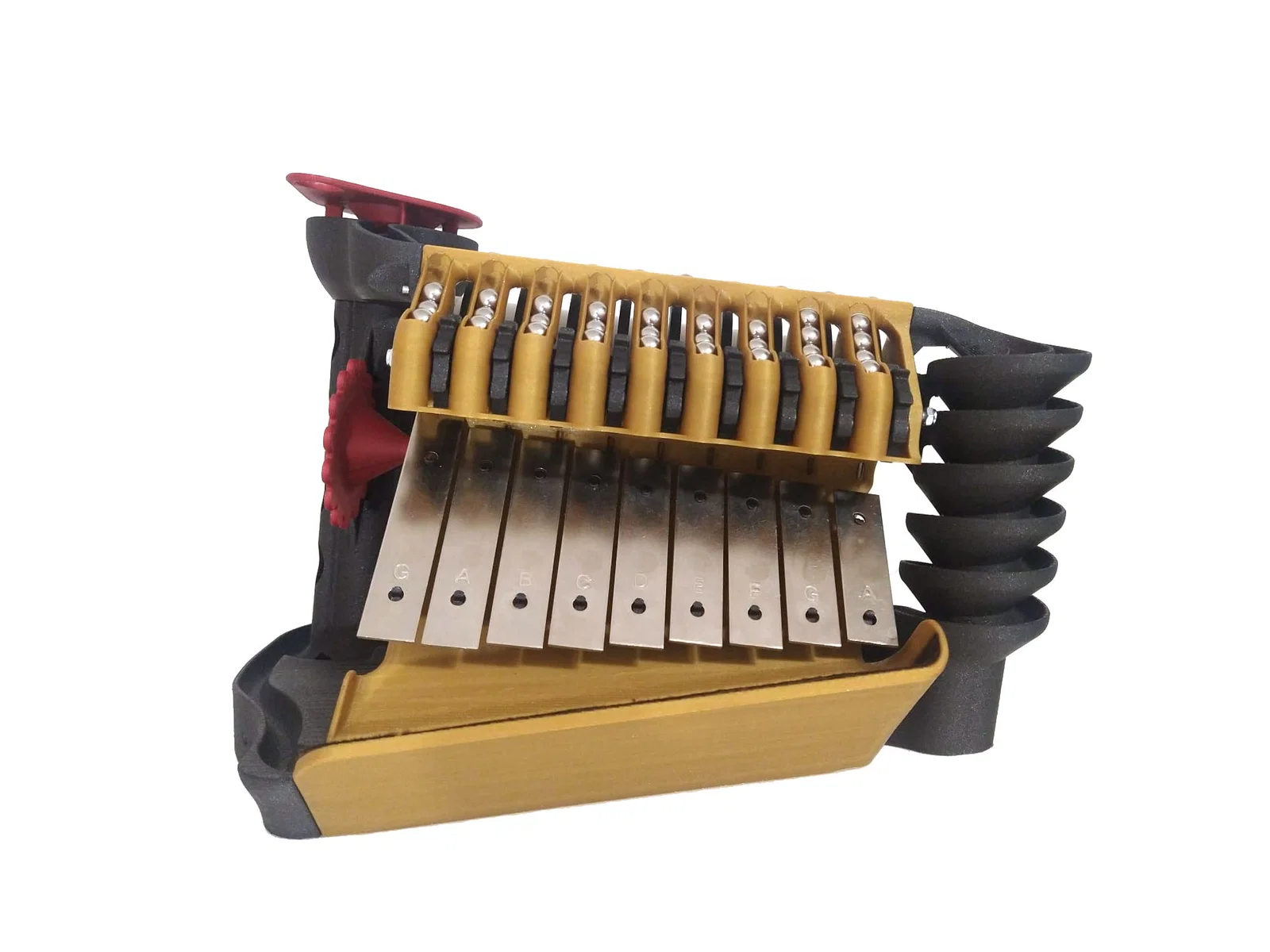

Các thanh Xylophone

Mình đã thử nghiệm nhiều loại Xylophone cho mô hình này và quyết định chọn loại phổ biến, dễ tìm từ nhiều thương hiệu khác nhau với đủ loại màu sắc. Bạn chỉ cần tìm kiếm "Xylophone" hoặc "Glockenspiel" là được:

Bộ của mình khá chuẩn âm, nhưng mình không đảm bảo bộ của bạn cũng vậy. Mình mua đồ cũ nhưng có vẻ tất cả đều đến từ cùng một nhà sản xuất.

Các linh kiện khác:

• Bi 12 mm (150 viên)
• Ốc M3 10mm (10 con)
• Ốc M3 30mm (10 con)
• Thanh ren M5 244mm (3 cây)
• Đai ốc M5 (có khóa) (6 con)
• Tùy chọn: Miếng dán nỉ/cao su để giảm tiếng ồn khi bi rơi

Hướng dẫn lắp ráp:

Việc lắp ráp khá đơn giản. Hãy cẩn thận khi vặn ốc để không làm hỏng chi tiết in nhé!

1. Lắp bánh răng thoát hiểm vào phía trên và xỏ một đầu thanh ren qua. Vặn đai ốc ở cả hai bên nhưng giữ cho lỏng.
2. Đặt phần đỉnh lên đế và cố định bằng ốc M3x30. Không nhất thiết phải vặn hết cả chín con, mình chỉ dùng 3 con thôi. Vặn thật cẩn thận!

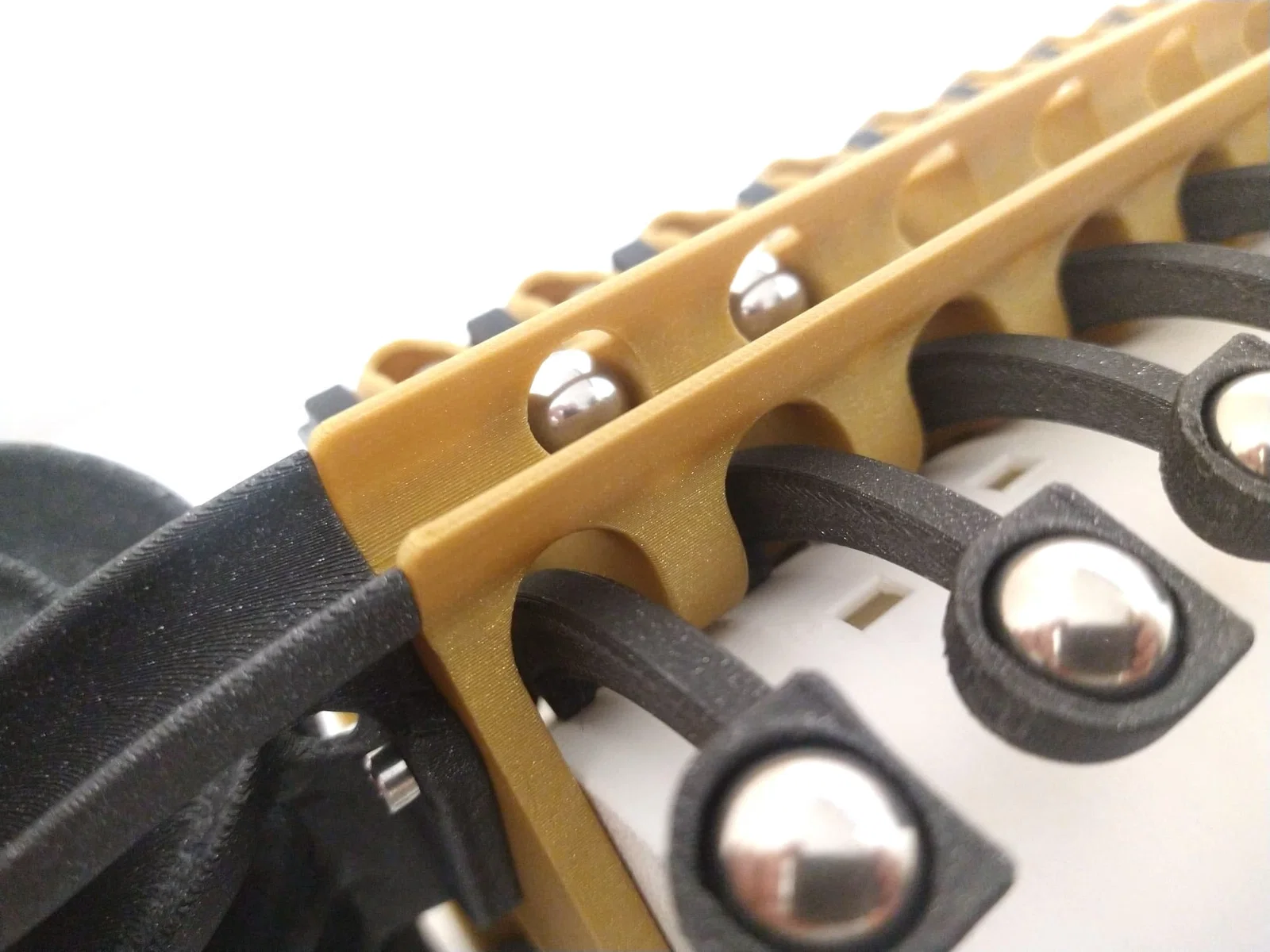

3. Đặt các thanh đọc và xỏ đầu thanh ren qua. Vặn đai ốc ở cả hai bên nhưng giữ cho lỏng.
4. Lắp bộ nâng bi bằng hai con ốc M3x10.
5. Đặt bộ nâng bi vào và cố định bằng 3 con ốc M3x10.

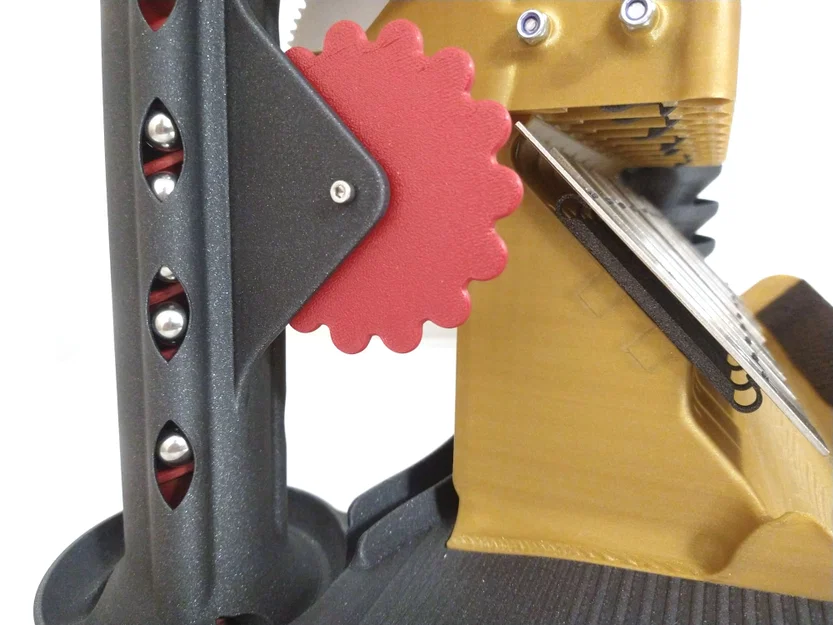

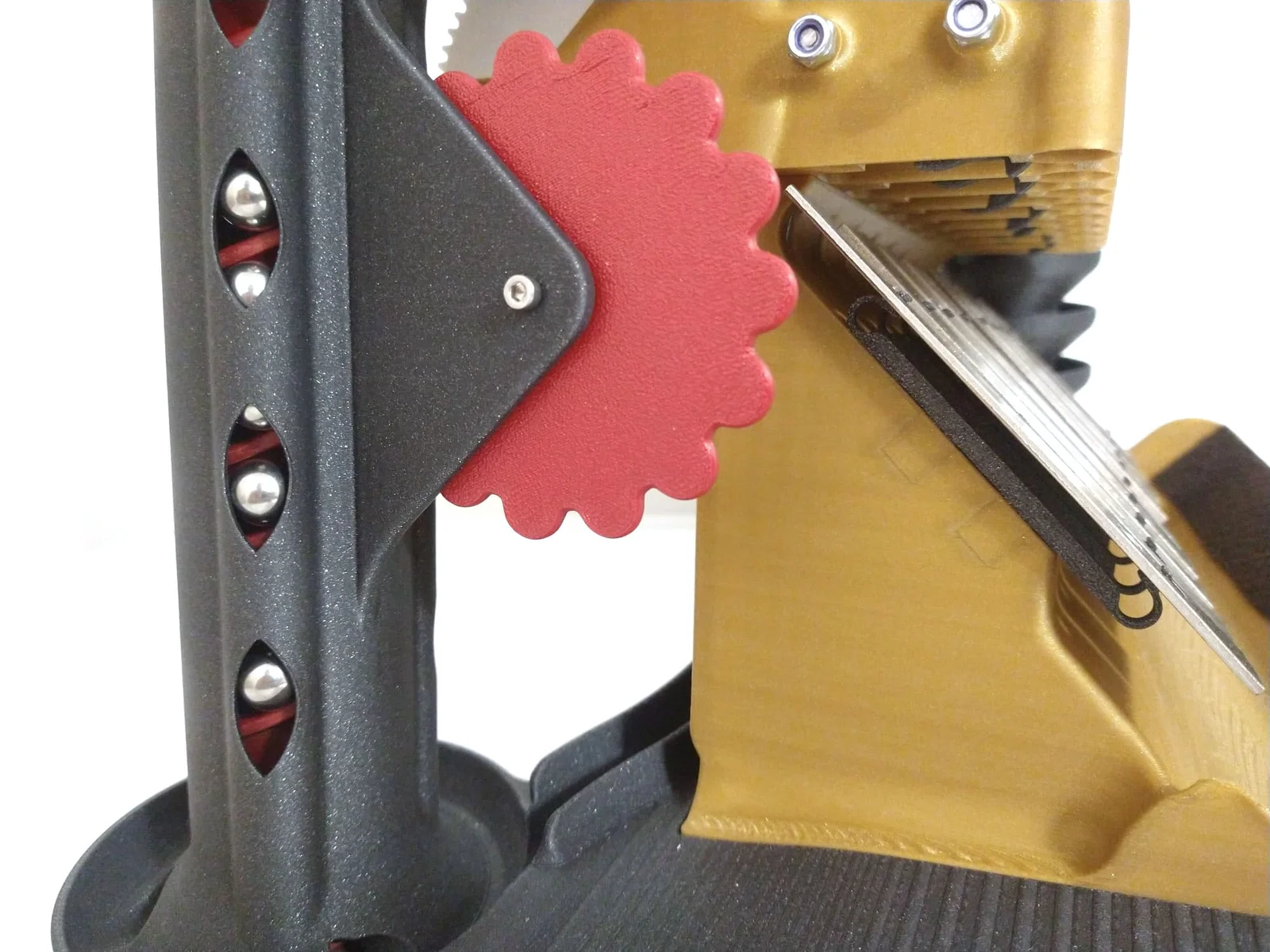

6. Đặt bánh răng giữa bộ nâng và đế, dùng 2 con ốc M3x10 nhưng đừng siết chặt, để nó quay tự do.
7. Chỉ dành cho X1 và P1: lắp vít Archimedes với 1 con ốc M3x30.
8. Đặt vít Archimedes vào. Có một viên bi ở trung tâm phía dưới được dùng làm vòng bi trơn.
9. Nếu mình không quên gì, bạn giờ có thể đặt cuộn nhạc vào và xỏ nốt đầu thanh ren còn lại qua.
10. Bắt đầu chơi nhạc thôi!

Chúc các bạn in vui vẻ!

Rossero

Đặc biệt cảm ơn sự giúp đỡ về OpenSCAD từ: @DrJones @Oxooxo Và Axel cùng DellaTom tại máy chủ Discord của Wintergatan
