Tay nắm cần số cho VW ID.7 (Sử dụng hệ thống MEB)

Tác giả painkillerde_969801

Lượt tải
10
Lượt thích
2
Lượt coi
56

File 1 80,3 MB

  • VW_MEB_ID.x_Gear_Shifter_1779948694.stlSTL · 80,3 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#386910
Danh mục
DIY
Ngày đăng

Mô tả

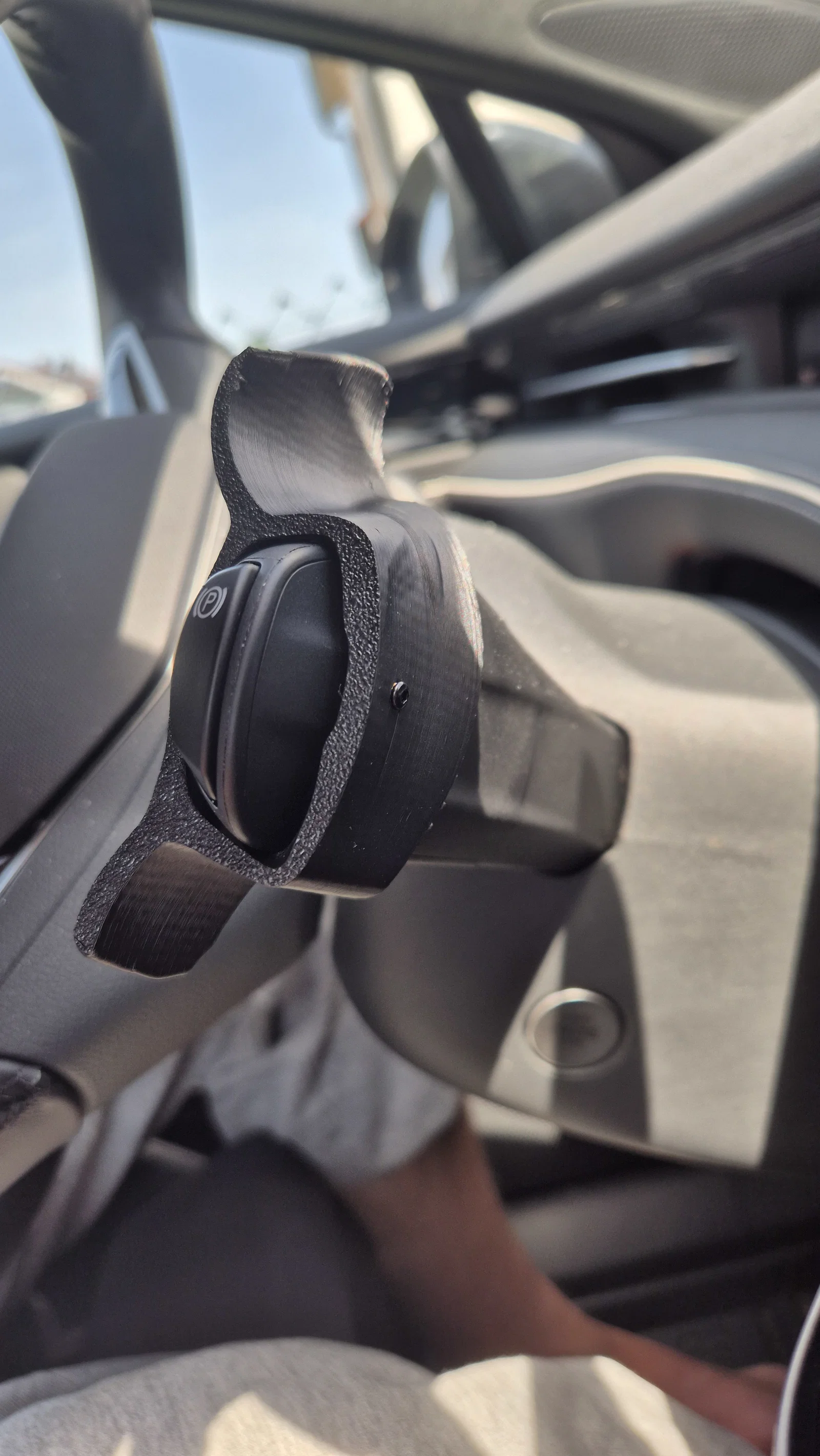

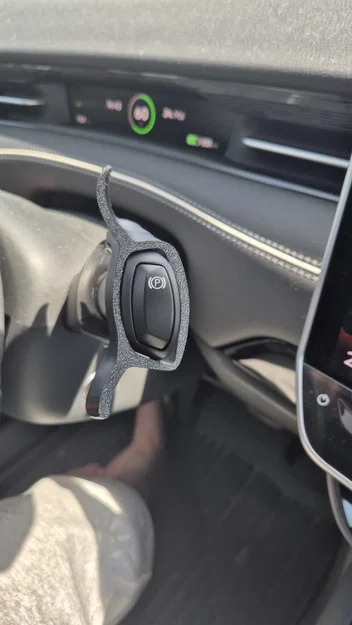

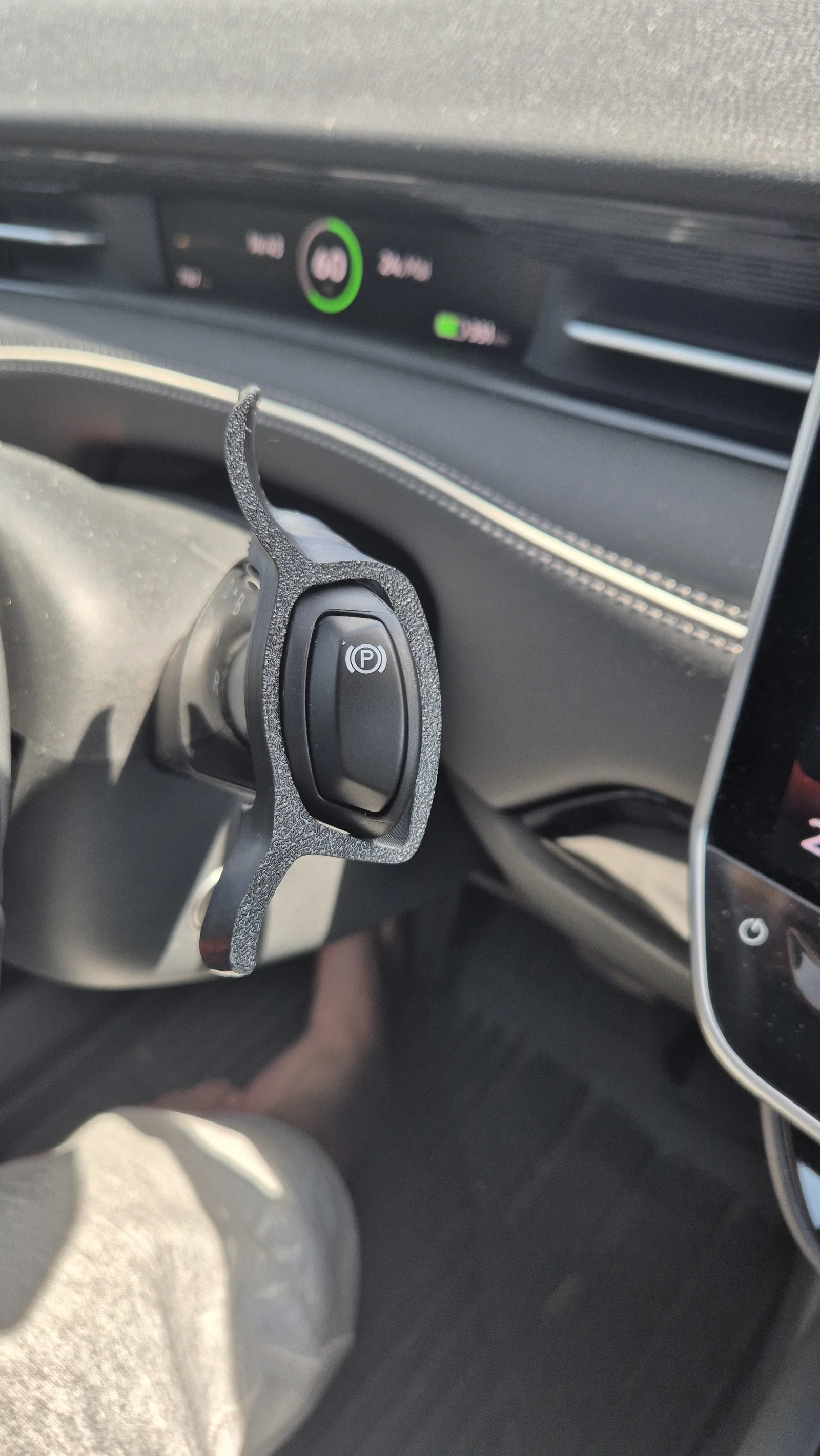

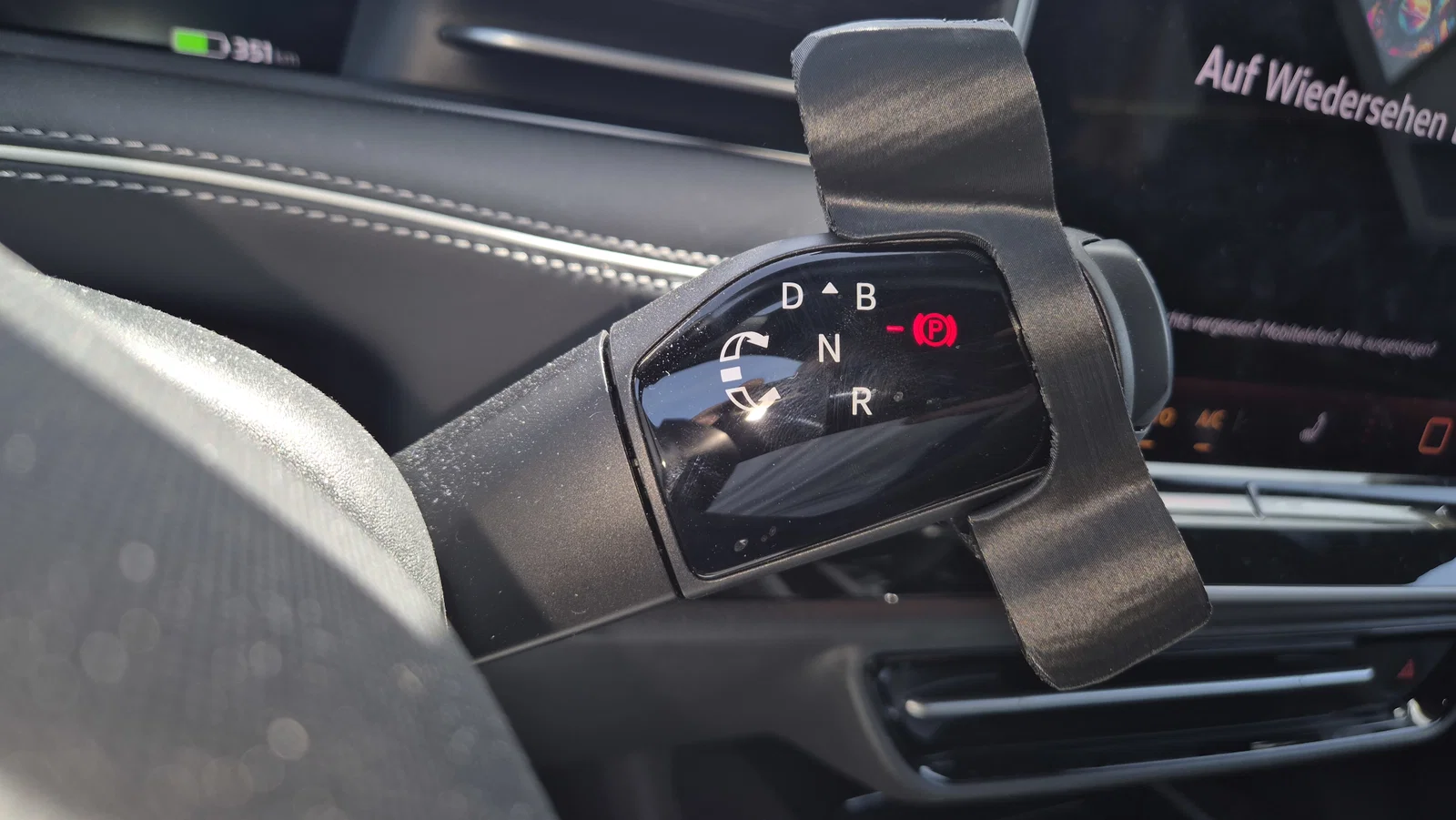

Phần tay nắm này chỉ cần gắn trực tiếp vào cần số zin. Việc cố định được thực hiện một cách đơn giản, không xâm lấn bằng cách dùng một ốc cấy (thread insert) và một con vít nhỏ từ phía sau — đảm bảo không làm ảnh hưởng đến bộ phận gốc và có thể tháo ra dễ dàng bất cứ lúc nào.

Lưu ý quan trọng về hình học: Hình dáng được tạo dựa trên lưới (mesh) tái tạo bằng AI, không phải là linh kiện CAD chuẩn xác tuyệt đối. Nó đủ "ổn" để cầm nắm thoải mái và hoạt động tốt, tuy nhiên tùy thuộc vào máy in và dung sai, có thể bạn sẽ cần mài dũa nhẹ phần lõm bên trong (xem bên dưới).

Cách lắp đặt:

  • Nung chảy ốc cấy M3 (heat-set insert) vào lỗ 3mm đã thiết kế sẵn.
  • Trượt tay nắm vào cần số.
  • Cố định bằng một con vít M3 từ phía sau.

Mẹo điều chỉnh: Nếu phần lỗ bên trong hơi chật, hãy tô một lớp mực bút lông mỏng lên cần số, gắn tay nắm vào rồi tháo ra — các điểm tiếp xúc sẽ hiện lên, giúp bạn biết chỗ nào cần dũa. Nên để hở một chút, con vít sẽ lo phần cố định.

Các bạn cũng có thể thay đổi vị trí bằng cách tùy chỉnh tỉ lệ (scaling) từ 2-5% — cứ thử nghiệm nhé.

Cài đặt in (mình đã dùng):

  • Chất liệu: PETG
  • Chiều cao lớp: 0.2 mm
  • Infill: 15%
  • Support: Không cần

Khuyến khích dùng PETG hoặc ABS vì khả năng chịu nhiệt tốt trong nội thất xe (tránh nắng nóng) — PLA có thể bị biến dạng khi gặp nhiệt độ cao.

Ghi công: Mô hình 3D gốc từ [kikisi xem nguồn Remix], tạo bởi Hitem3D. Đã được tải lên và điều chỉnh để in với sự cho phép.

Miễn trừ trách nhiệm: Sử dụng tùy vào ý muốn của các bạn. Đảm bảo rằng phụ kiện này không gây ảnh hưởng đến việc lái xe an toàn.
