1HE19 Cốc gắn quạt 80mm cho Qotom Q20300G9_QDNV01
Bộ khung gắn quạt 80mm bổ sung giúp làm mát hiệu quả hơn cho Qotom Q20300G9_QDNV01. Thiết kế tương thích với tấm che Penn Elcon 1HE19, hỗ trợ lắp ren Ruthex M4. Phù hợp cho anh em đang setup rack server chuyên dụng.
Mô tả
Giải pháp làm mát bổ sung bằng tấm mặt trước/đệm 1HE19 riêng biệt dành cho Qotom Q20300G9_QDNV01.
x2 lỗ lắp ren Ruthex M4 5.6mm, khoảng cách 70mm.
Được thiết kế cho tấm che Penn Elcon 1HE19 loại gấp R1268/1UK (~kích thước trong h= 41.6, d=10.2mm).
Thông số in: PLA 0.2, 15%.

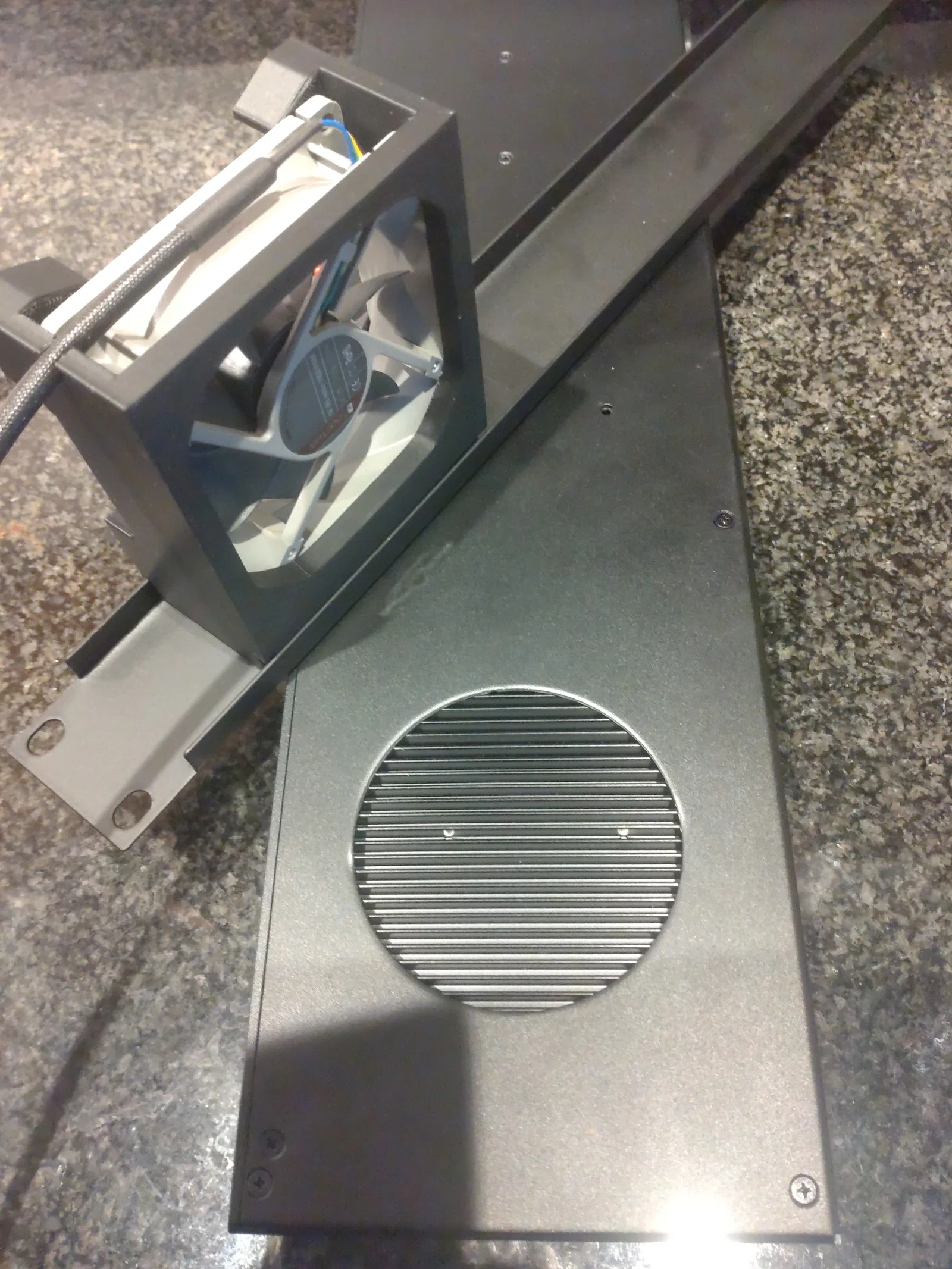

LƯU Ý QUAN TRỌNG: Cần phải sửa đổi phần khung máy, ở đây mình đã đục một lỗ 76mm sạch sẽ trên mỗi khung để lộ phần tản nhiệt.

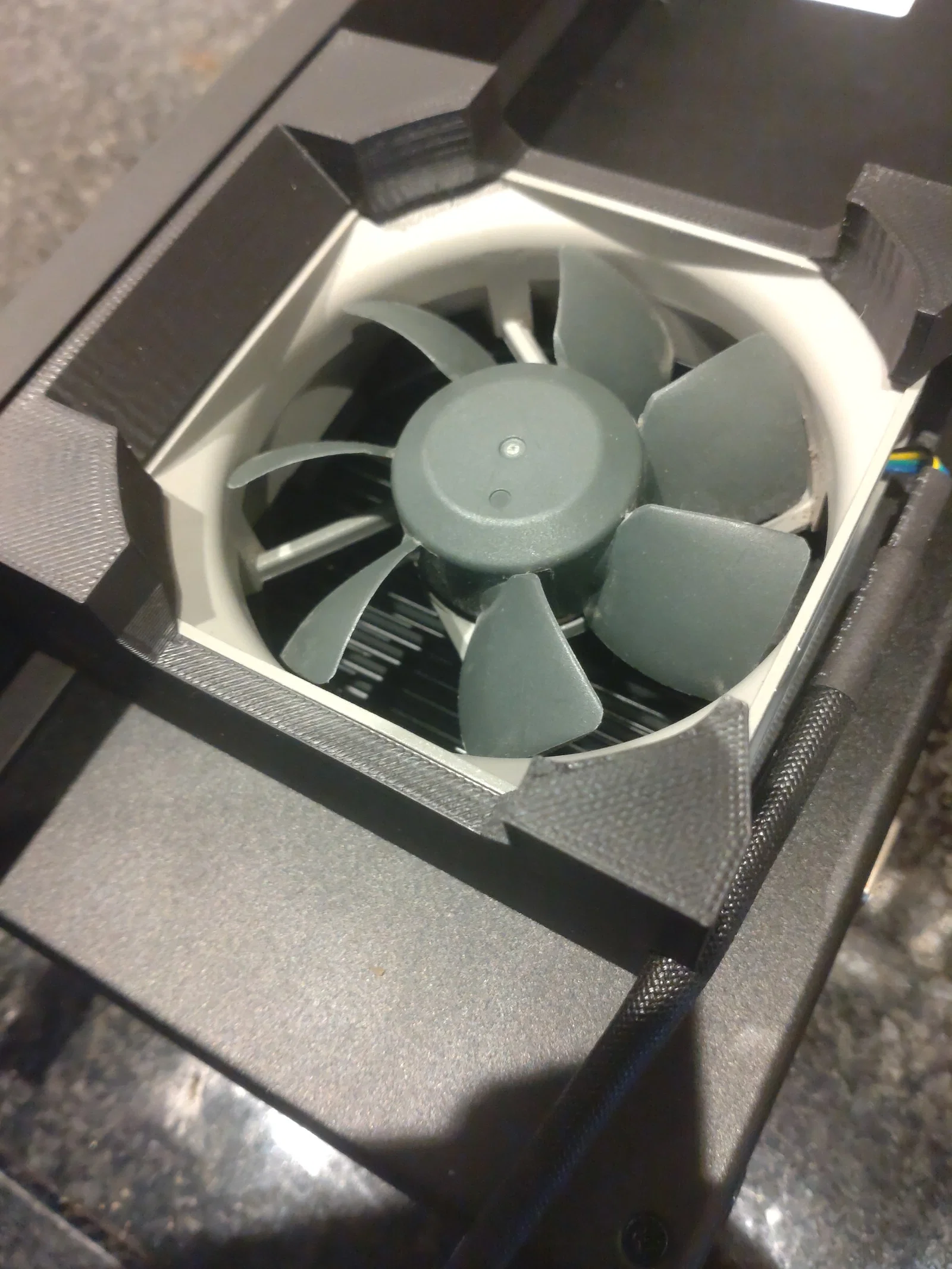

*Hình ảnh cho thấy quạt ở vị trí thổi vào (push), nhưng cấu hình hút ra (pull) sẽ tốt hơn trong hệ thống rack vì các lỗ thông hơi dẫn đến tản nhiệt trong khung máy nằm ở phía trước.
