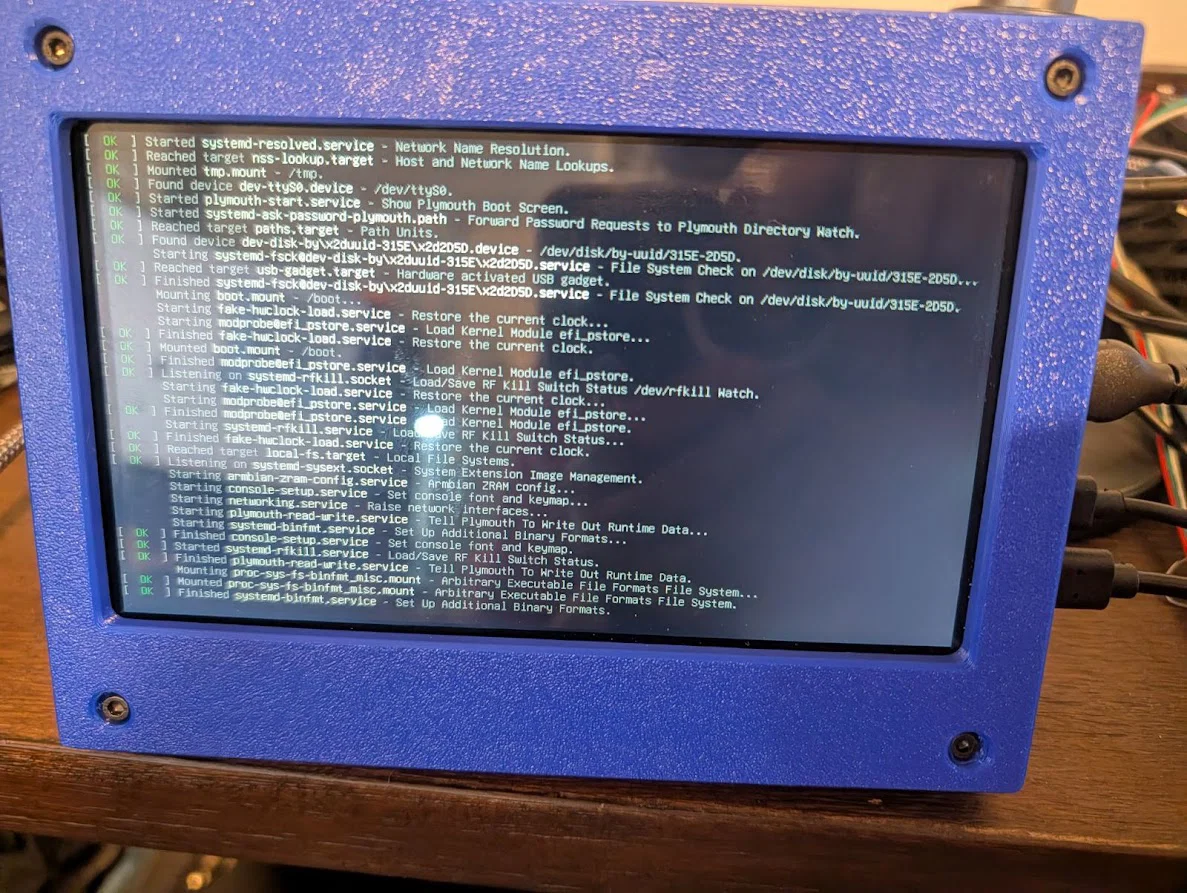

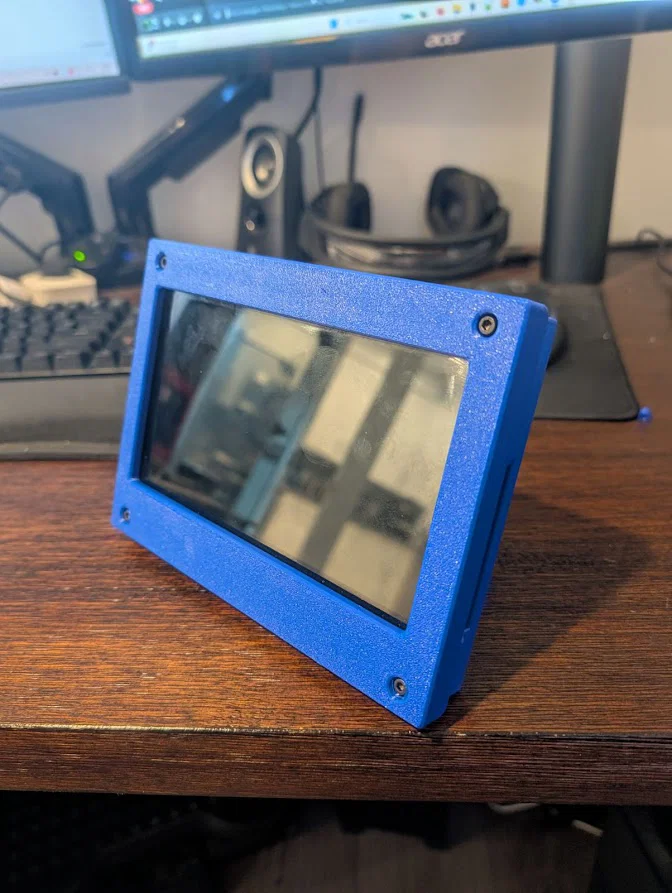

Vỏ và Chân đế cho Màn hình Raspberry Pi 7 Inch HAMTYSAN

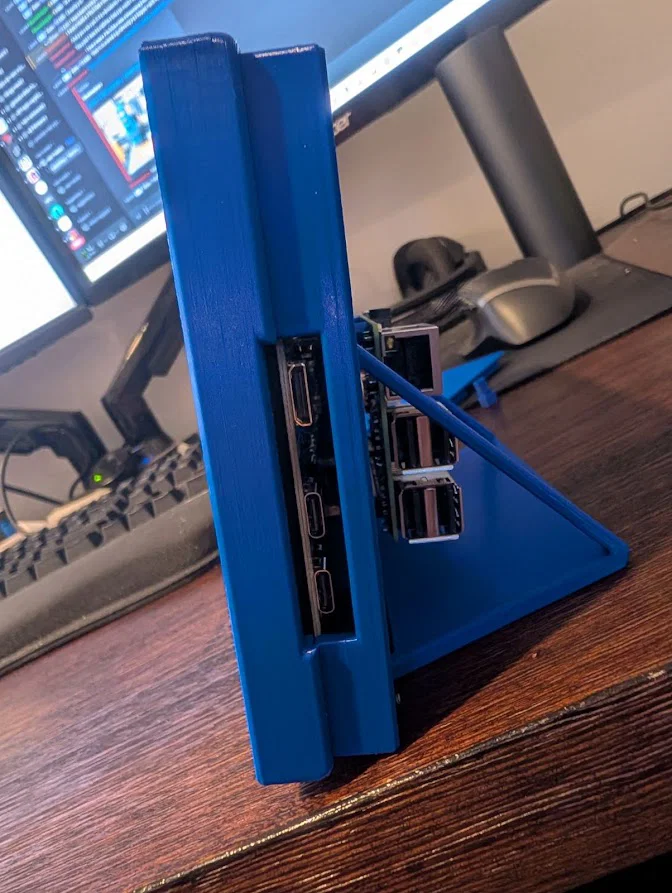

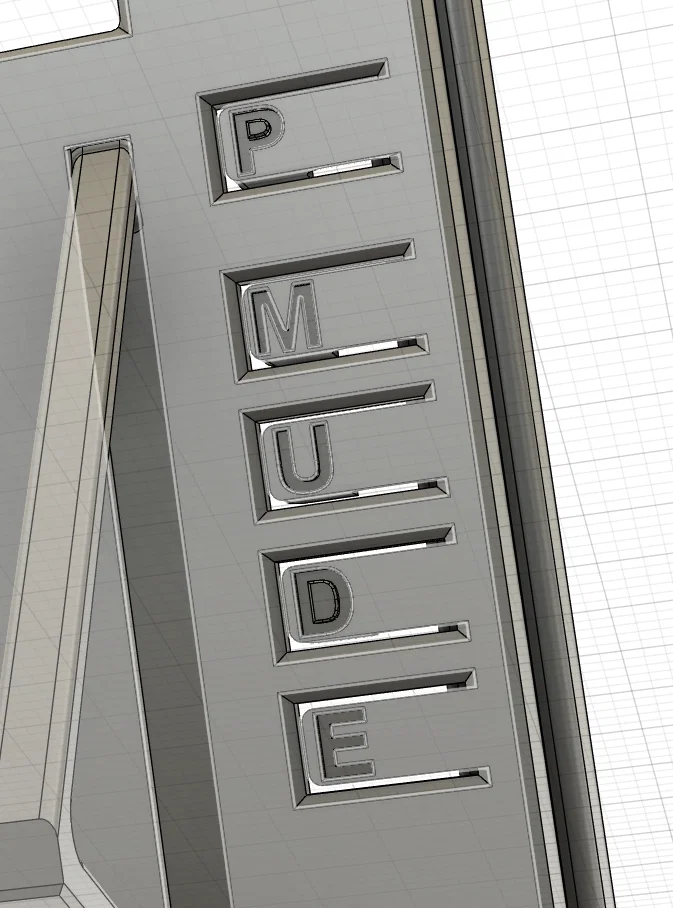

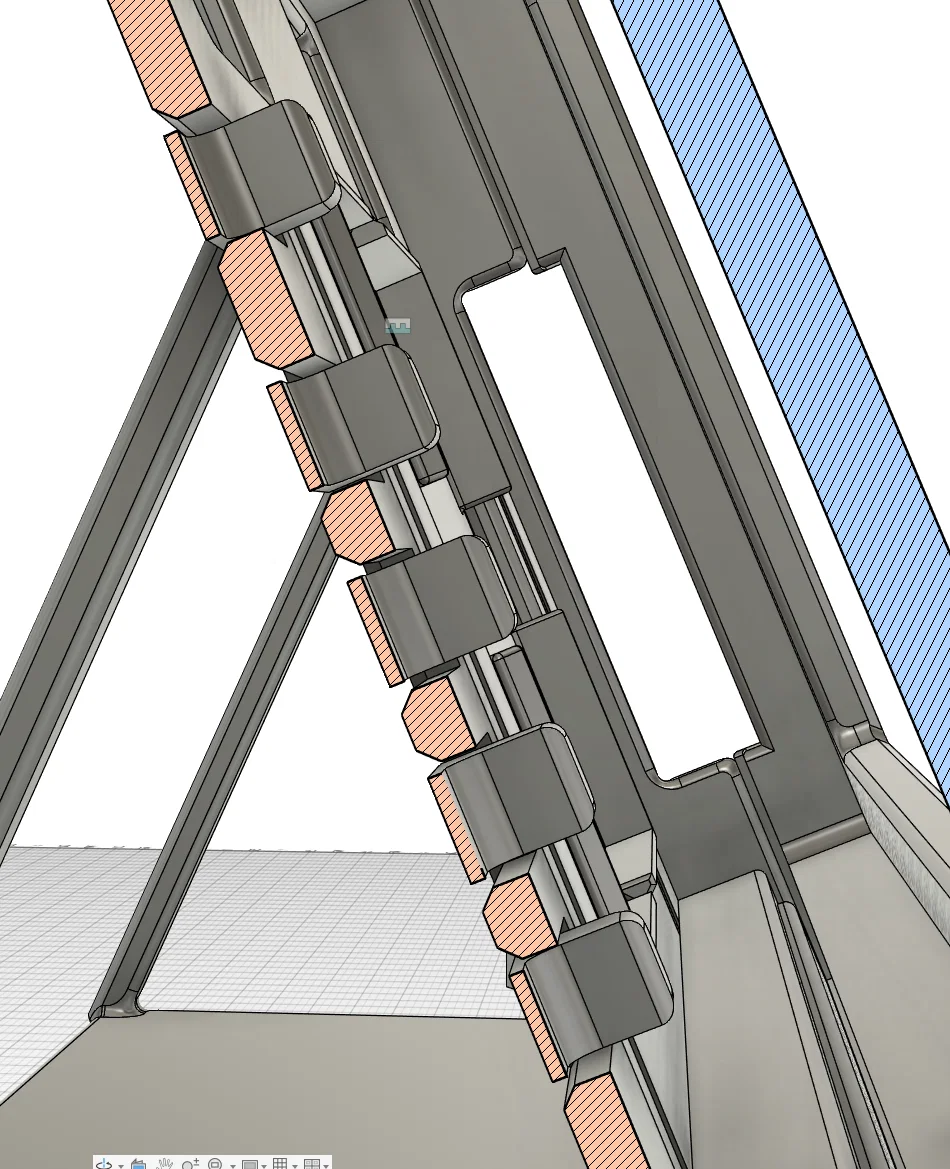

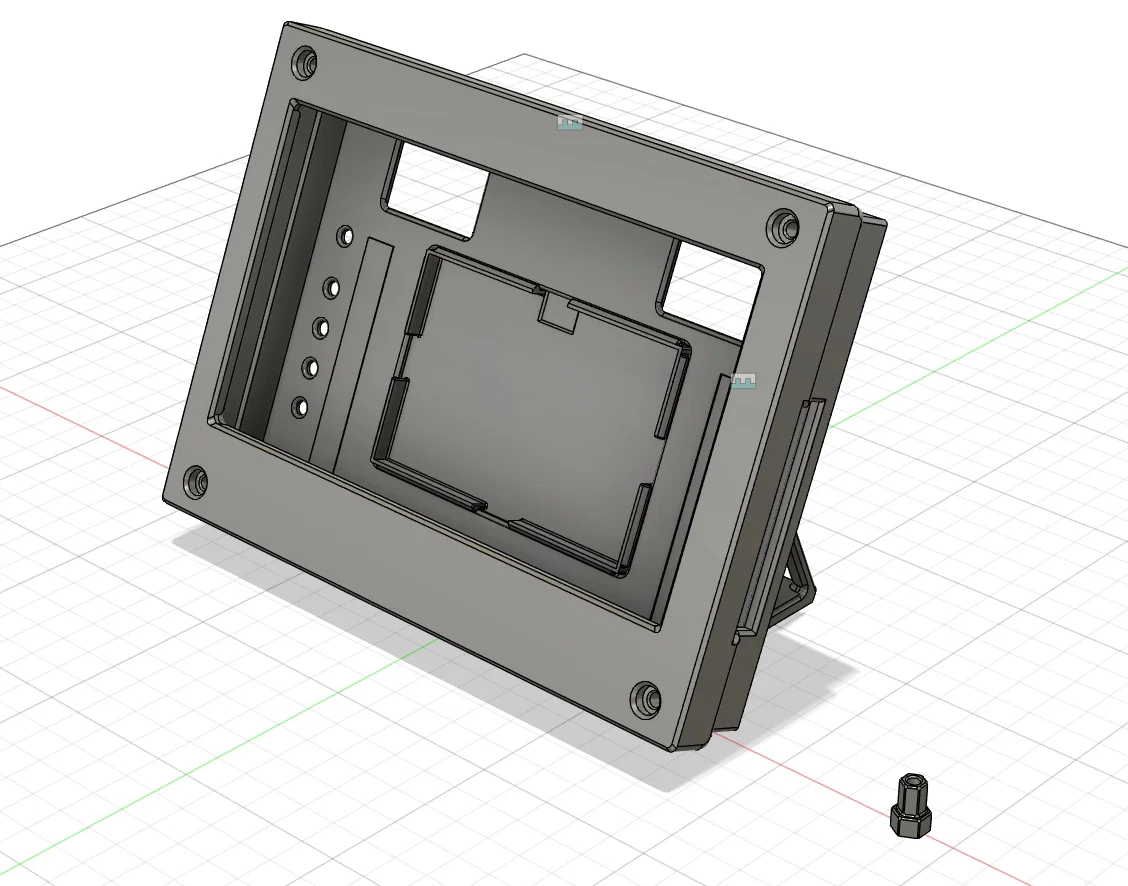

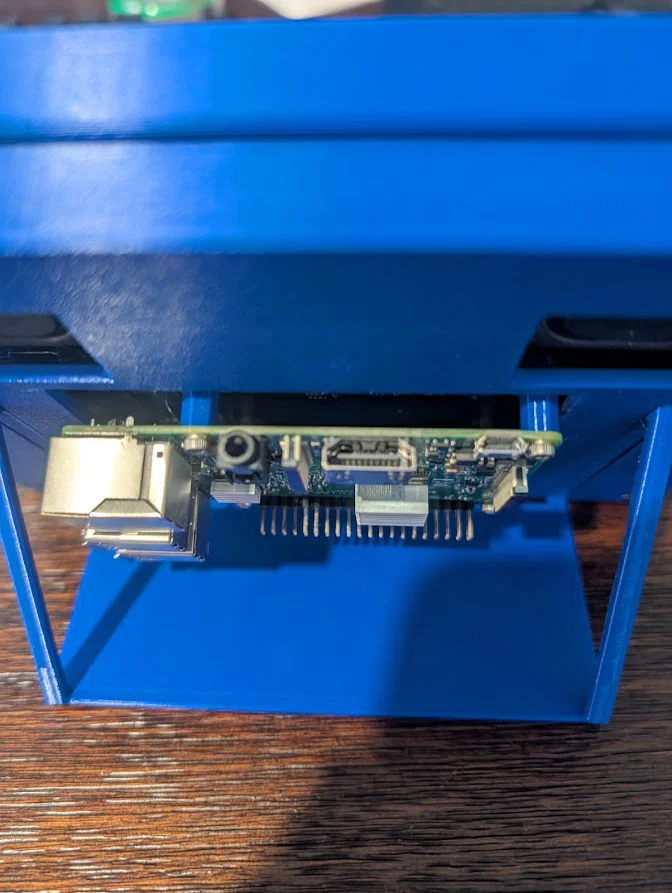

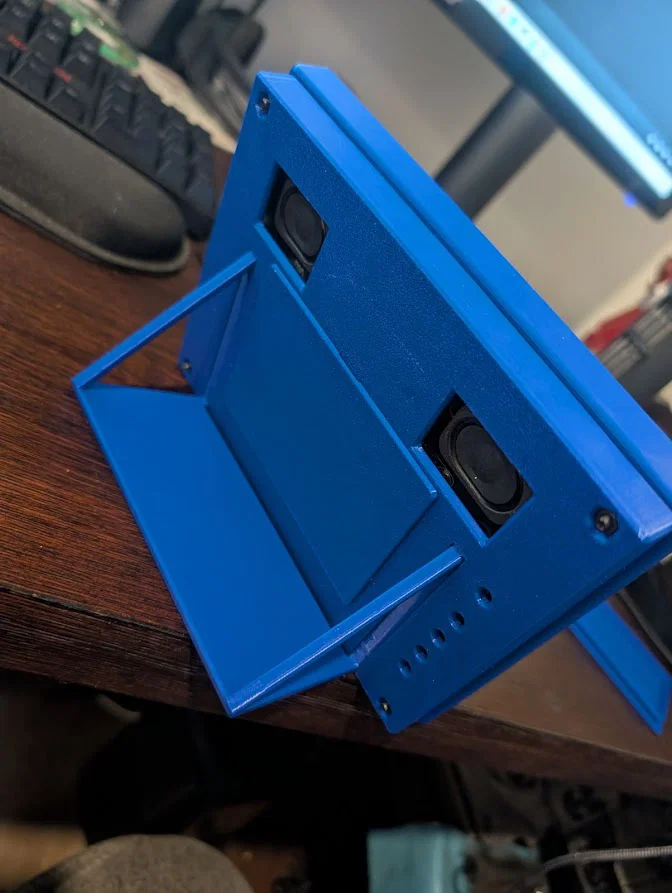

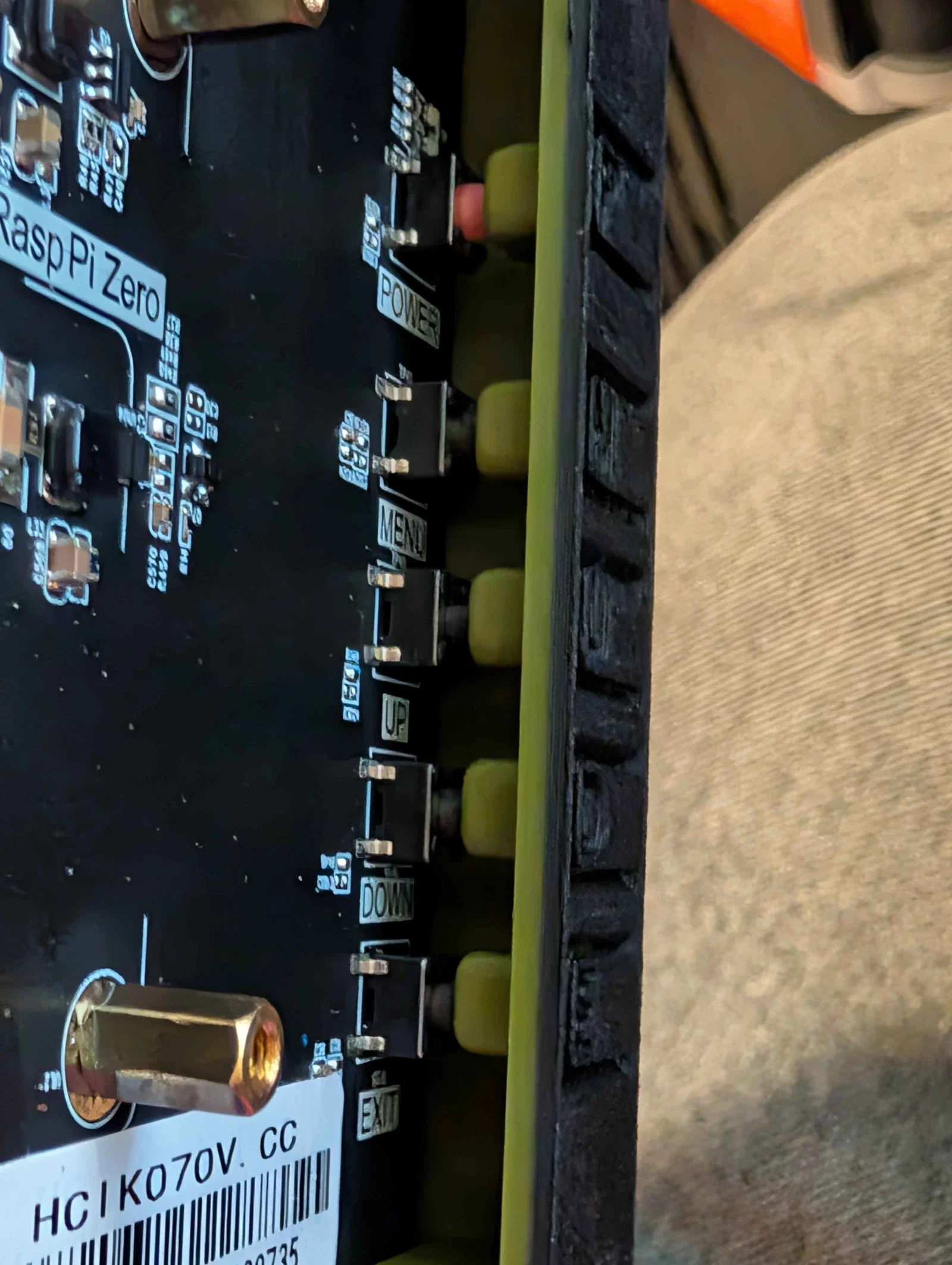

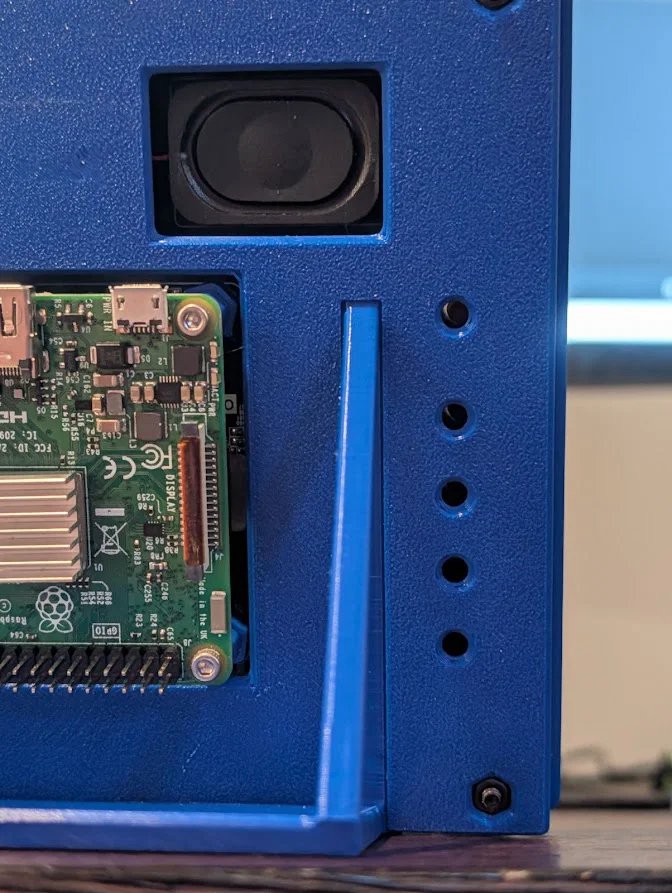

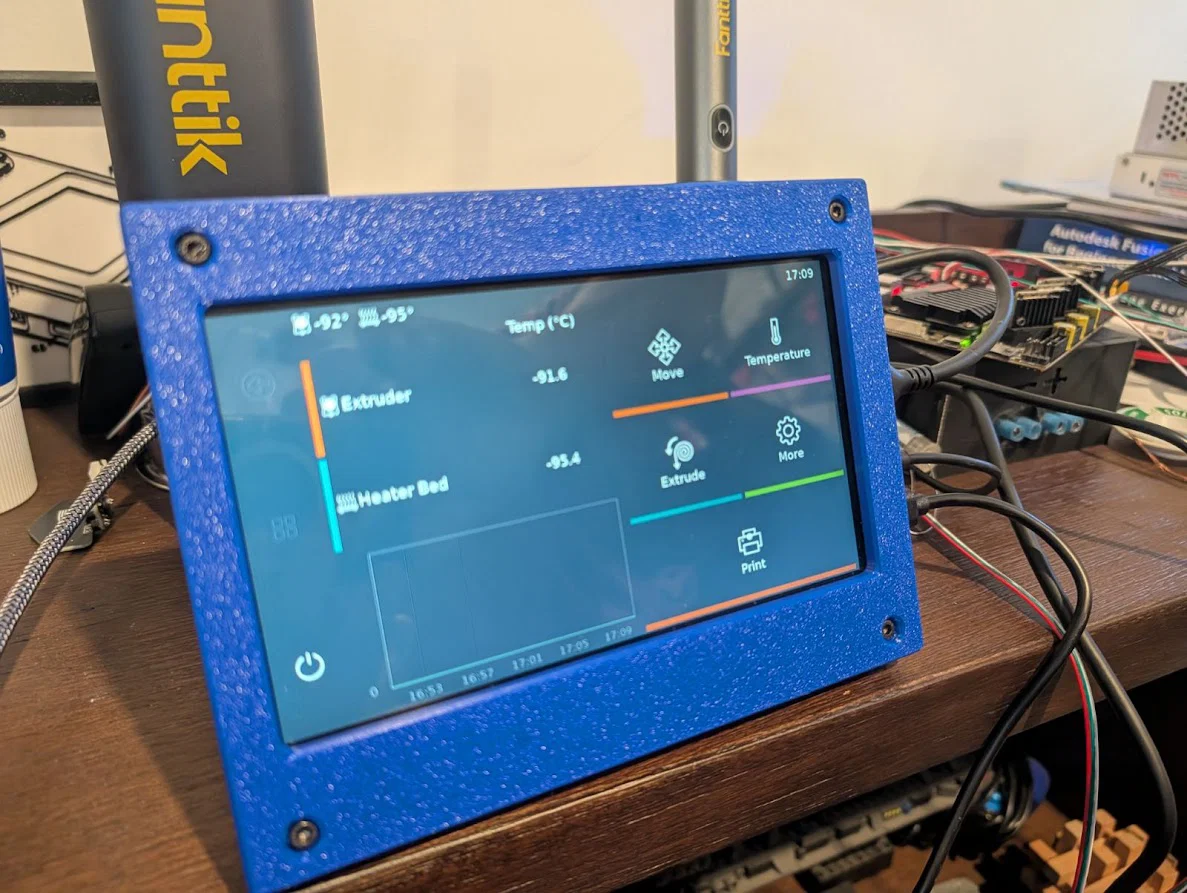

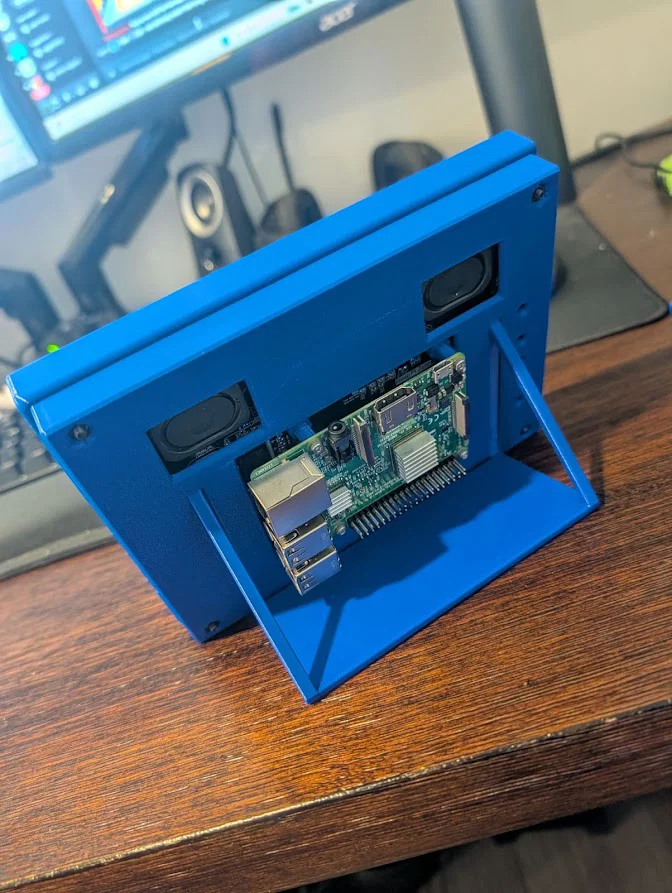

Vỏ và chân đế cho màn hình HAMTYSAN 7 Inch Raspberry Pi. Model: HCIK070V.CC. Cập nhật: Hiện đã có tấm ốp lưng mới tích hợp hệ thống nút bấm. Các khe hở của nút được thiết kế nằm ngay phía trên các nút của màn hình, với một lớp vật liệu mỏng đủ độ linh hoạt để nhấn và tự đàn hồi trở lại vị trí cũ. Tôi cần một chiếc vỏ độc lập cho màn hình cỡ lớn để phục vụ dự án chuyển đổi Ender 3 sang CNC mà mình đang thực hiện. Thấy màn hình HAMTYSAN đang giảm giá nên tôi đã mua ngay. Chân đế được thiết lập ở góc 22.5 độ giúp máy không bị rung lắc. Bạn sẽ cần chuẩn bị 4 ốc M3 và 4 vít M3x25mm (loại đầu trụ hoặc đầu bằng đều được). Tôi in với 3 tường, 3 lớp trên, 3 lớp dưới, độ phủ infill 25% cho tất cả các chi tiết. Độ phân giải lớp in là 0.2mm và độ dày tường cố định 0.4mm. Độ phân giải 0.2mm nên được giữ nguyên, nhưng độ dày tường thì bạn có thể tùy chỉnh. Nếu không dùng Raspberry Pi (như tôi), bạn có thể in phần nắp đậy để gắn vào mặt sau. Nếu có dùng Pi, bạn sẽ cần các miếng đệm để Pi nằm cao hơn mặt sau của vỏ. Tôi đã thiết kế nhanh một loại miếng đệm gắn trực tiếp vào các trụ trên mặt sau màn hình. Tất nhiên là bạn cần 4 cái. Tôi dùng ốc M2.5x15mm để lắp ráp. Vỏ có đủ không gian cho bộ chuyển đổi HDMI đi kèm và 2 cáp USB-C. Các nút bấm có thể truy cập qua lỗ ở mặt sau, bạn chỉ cần dùng một vật nhỏ để nhấn (tôi thường dùng ốc M3, lỗ có kích thước 4mm).
