Dell OptiPlex 7000 / 7010 Micro - Miếng Gắn Nhãn P-Touch In 3D

Dell OptiPlex 7000 / 7010 Micro – Miếng Gắn Nhãn P-Touch (v18)

Đây là miếng gắn nhãn được in 3D giúp gắn chặt vào các khe thông gió chéo ở mặt trước máy Dell OptiPlex 7000 và 7010 Micro (dùng chung form factor). Sản phẩm cực kỳ phù hợp để gắn thẻ tài sản, nhãn cáp, thông tin hệ thống hoặc nhãn kiểm kê bằng băng dán P-Touch tiêu chuẩn của Brother.

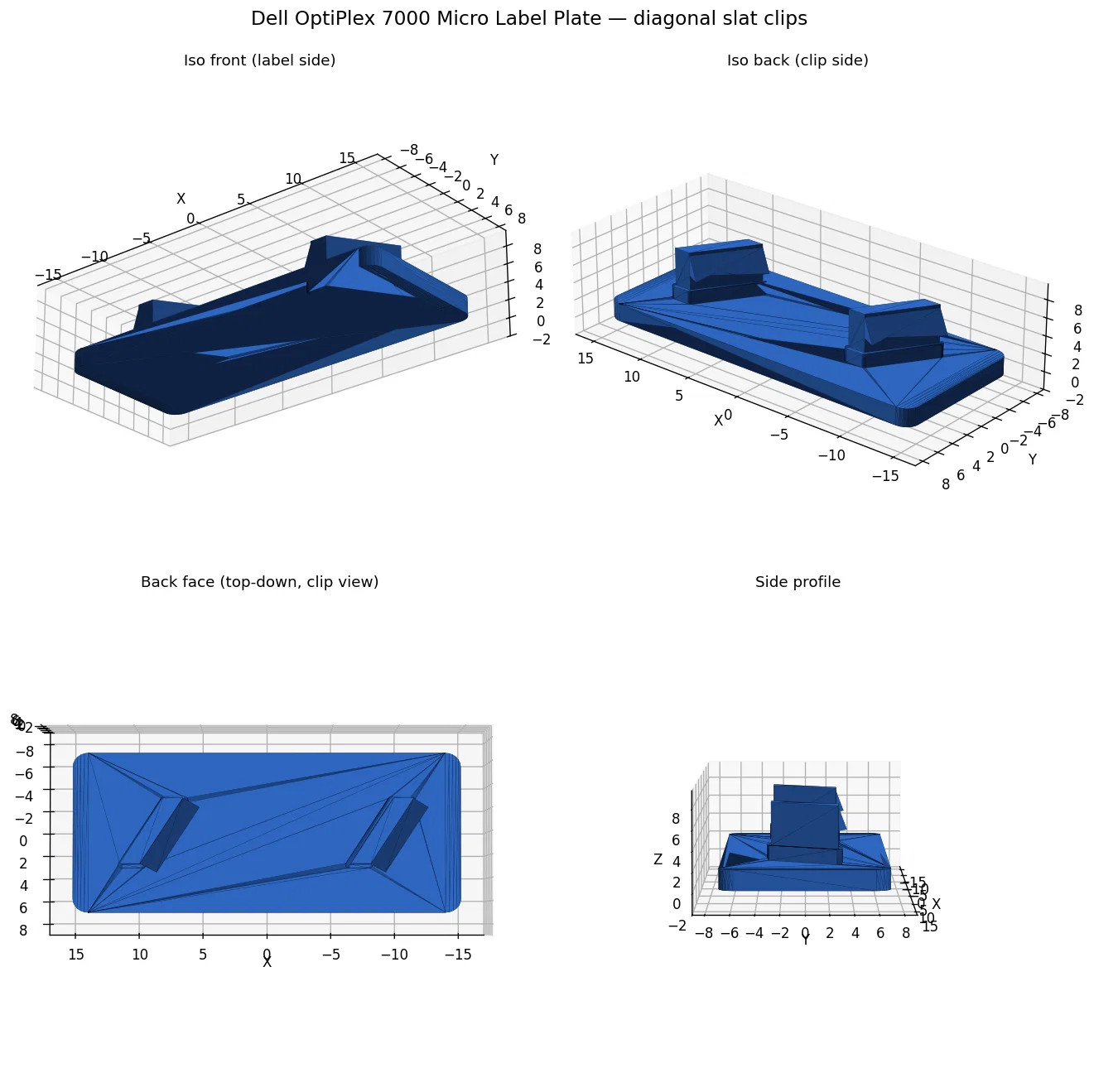

Miếng gắn này được thiết kế để nằm gọn gàng trên thanh viền phía trên nút nguồn, sử dụng hai ngàm kẹp hình bình hành được thiết kế riêng để khớp hoàn hảo với góc nghiêng 60° của khe thông gió.

Tại sao lại chọn thiết kế này?

• Ngàm kẹp hình bình hành (thay vì chỉ là hình chữ nhật xoay): Giúp ngàm áp sát vào vách khe thông gió thay vì bị cấn ở các góc.
• Ngạnh hình tam giác với góc vát vừa phải (~32°): Giúp lắp vào dễ dàng nhưng vẫn giữ cực kỳ chắc chắn.
• Gia cố phần chân ngàm: Tăng cường fillet tại chân ngàm để tránh gãy khi lắp vào (vấn đề thường gặp ở các bản cũ).
• Cơ chế nhấn để khớp (Press-fit): Độ sâu được tính toán để miếng gắn nằm chắc chắn mà không gây hư hại cho vỏ máy.
• Bao gồm mã nguồn Python hoàn chỉnh để bạn có thể điều chỉnh kích thước hoặc thay đổi thiết kế cho các đời máy khác trong tương lai.

Khả năng tương thích

• Dell OptiPlex 7000 Micro
• Dell OptiPlex 7010 Micro (thùng máy giống hệt nhau)
• Vị trí lắp: Thanh viền trên phía trên nút nguồn (sử dụng các khe thông gió //// chéo).

Thiết lập in (Khuyến nghị)

Mẹo kiểm tra: Hãy in phiên bản "No Barbs" trước nếu bạn muốn kiểm tra độ khớp mà không lo gãy ngạnh.

Hướng dẫn lắp đặt

1. Căn chỉnh hai ngàm kẹp vào khe thông gió chéo phía trên nút nguồn.
2. Nhẹ nhàng đẩy miếng gắn vào cho đến khi các ngạnh khớp vào vị trí.
3. Miếng gắn sẽ nằm phẳng và ngay ngắn trên cạnh viền của máy.

Thiết kế này tập trung vào kiểu nhấn để khớp nhẹ nhàng thay vì ngàm cứng để giảm áp lực lên các ngàm kẹp.

Tệp tin đi kèm

• dell-optiplex-7000-label-plate.stl — File này dùng để in (v18 bản hoàn thiện)

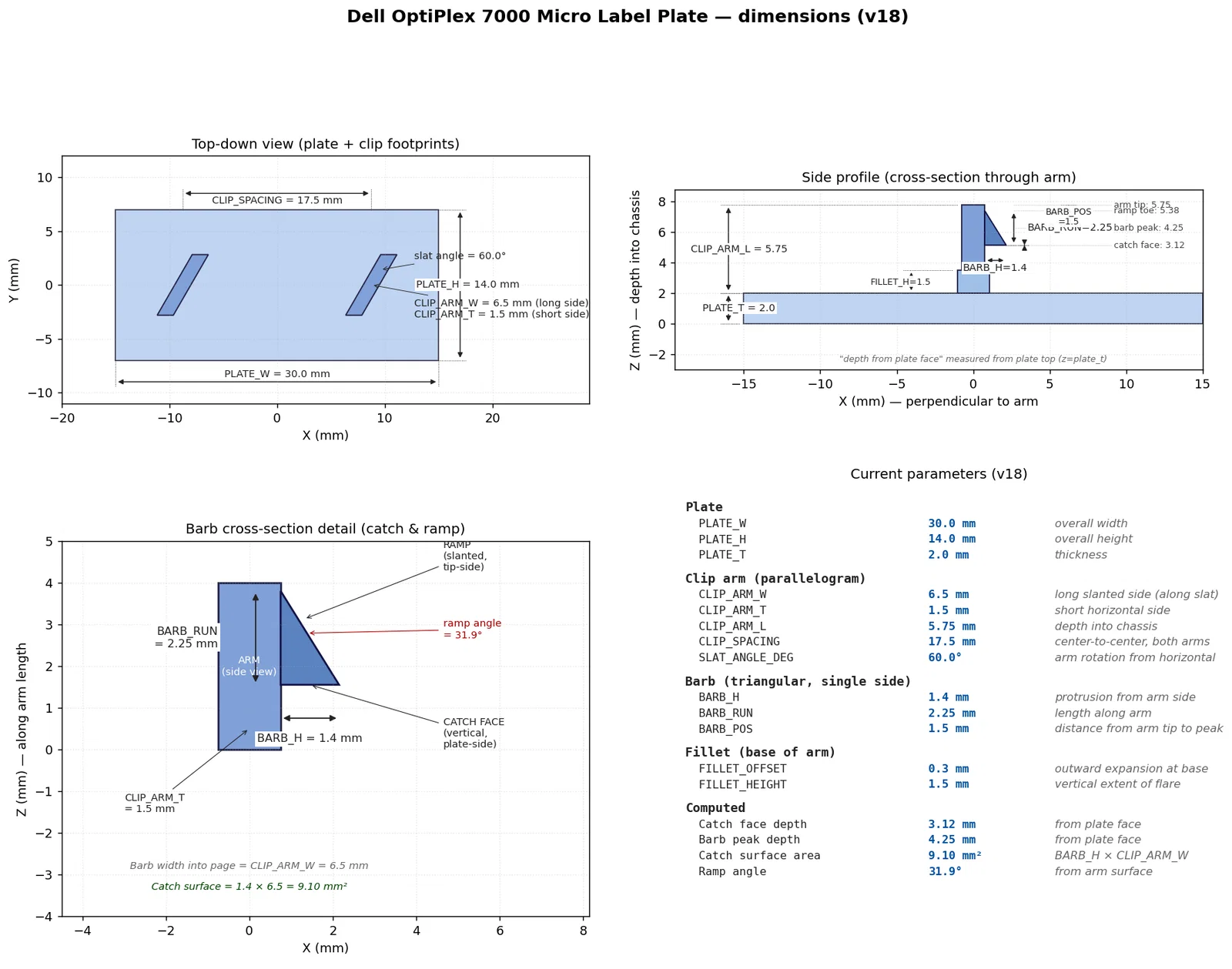

• Bản vẽ kích thước .png
• dell-optiplex-7000-label-plate-v18.scad

Lịch sử phiên bản (Tóm tắt) v18 (hiện tại) — Thiết kế gọn gàng với BARB_H = 1.40 mm và CLIP_ARM_L = 5.75 mm. Cải tiến cơ chế lắp.

Các phiên bản trước đã cải thiện dần qua:

• Hình dạng ngàm (chuyển sang hình bình hành từ v9).
• Gia cố chân ngàm (thêm fillet từ v10).
• Tinh chỉnh khoảng cách kẹp và hình dạng ngạnh.

In, dán nhãn và quản lý thiết bị của bạn thật chuyên nghiệp.
Các anh em IT và quản trị hệ thống — sản phẩm này dành cho các bạn đấy.
