Guide máy tiện cơ bi-da (Pool Cue Lathe Guide)

Đây là cái guide mình làm cho máy tiện (lathe) cơ bi-da của mình, nên là dự án khá đặc thù. Tâm nằm cách đế 110mm, đế là nhôm định hình (aluminum extrusion).

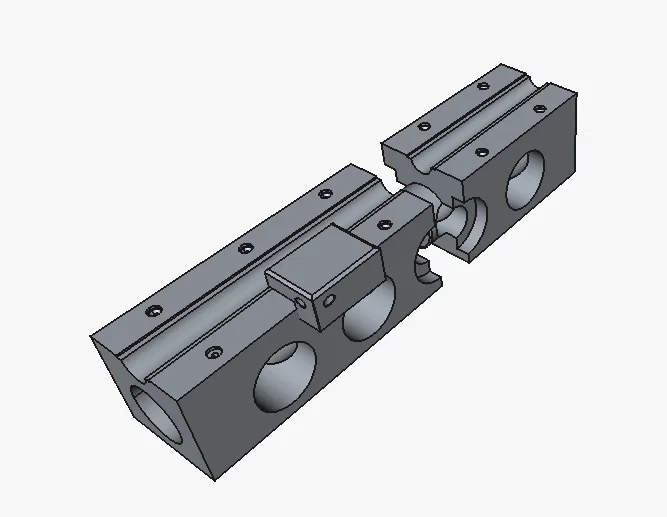

Mình dùng bu lông M5 côn 110mm và ê-cu rãnh cho extrusion (extrusion track nuts). Mình có kèm file FreeCAD nếu bạn muốn làm lỗ sâu hơn và dùng bu lông ngắn hơn hoặc chỉnh chiều cao khác; mình thì thích để lộ ra cho dễ quan sát lúc làm.

Việc canh cho track nuts bắt đúng vị trí để vặn bu lông vô sẽ hơi “khó chịu” chút. Có loại chỉ cần đặt vào trước rồi xoay là ăn ren, loại đó dùng ổn. Mục tiêu chính là giữ mặt phẳng (flat side) luôn cách cây cơ (cue) một khoảng cố định khi nó quay; cái rãnh (groove) sẽ không chạm vào cue. Vấn đề dễ gặp nhất chắc là runout. Mình có in TPU mấy miếng insert cho nhiều kiểu đầu cue khác nhau.

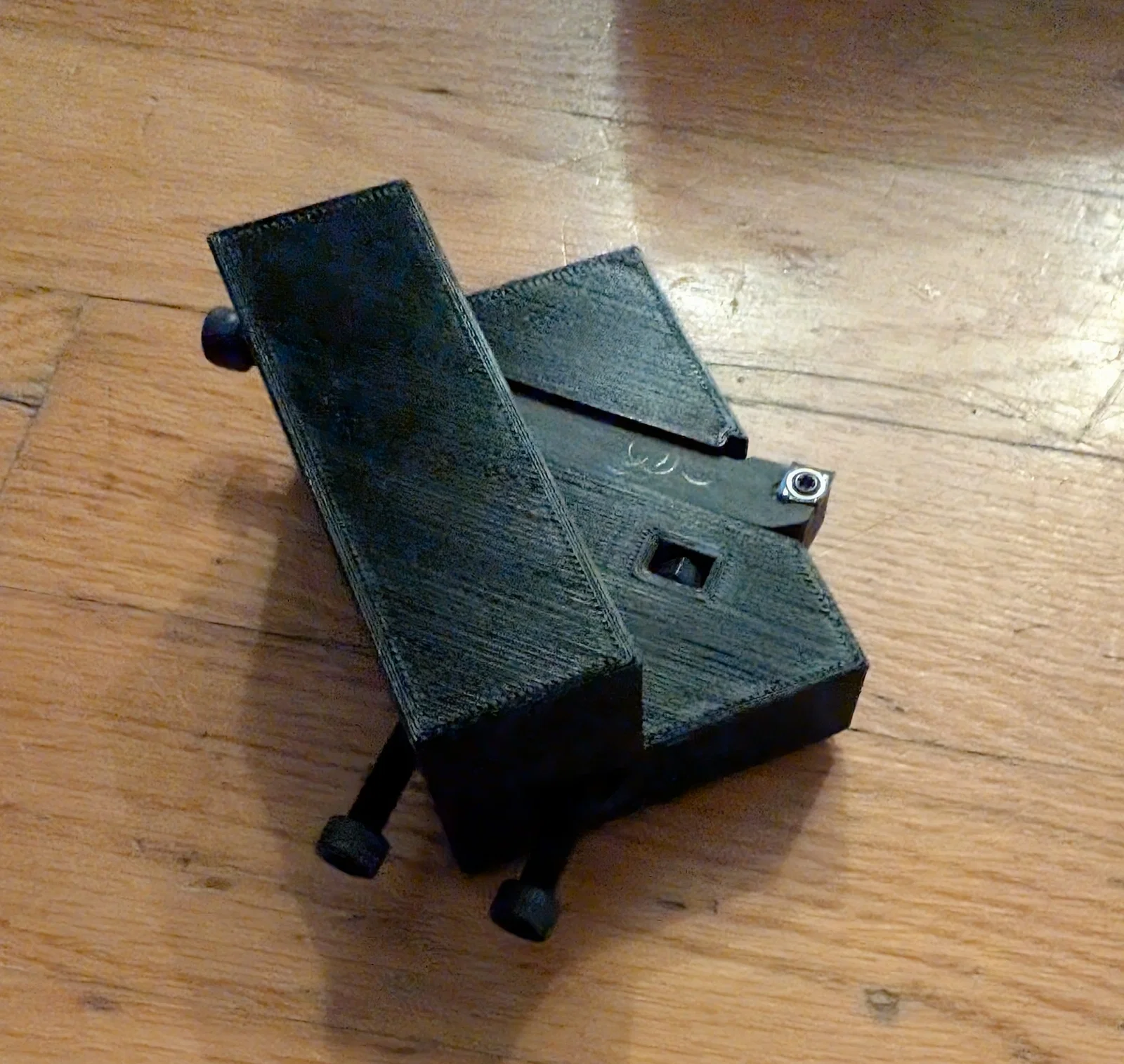

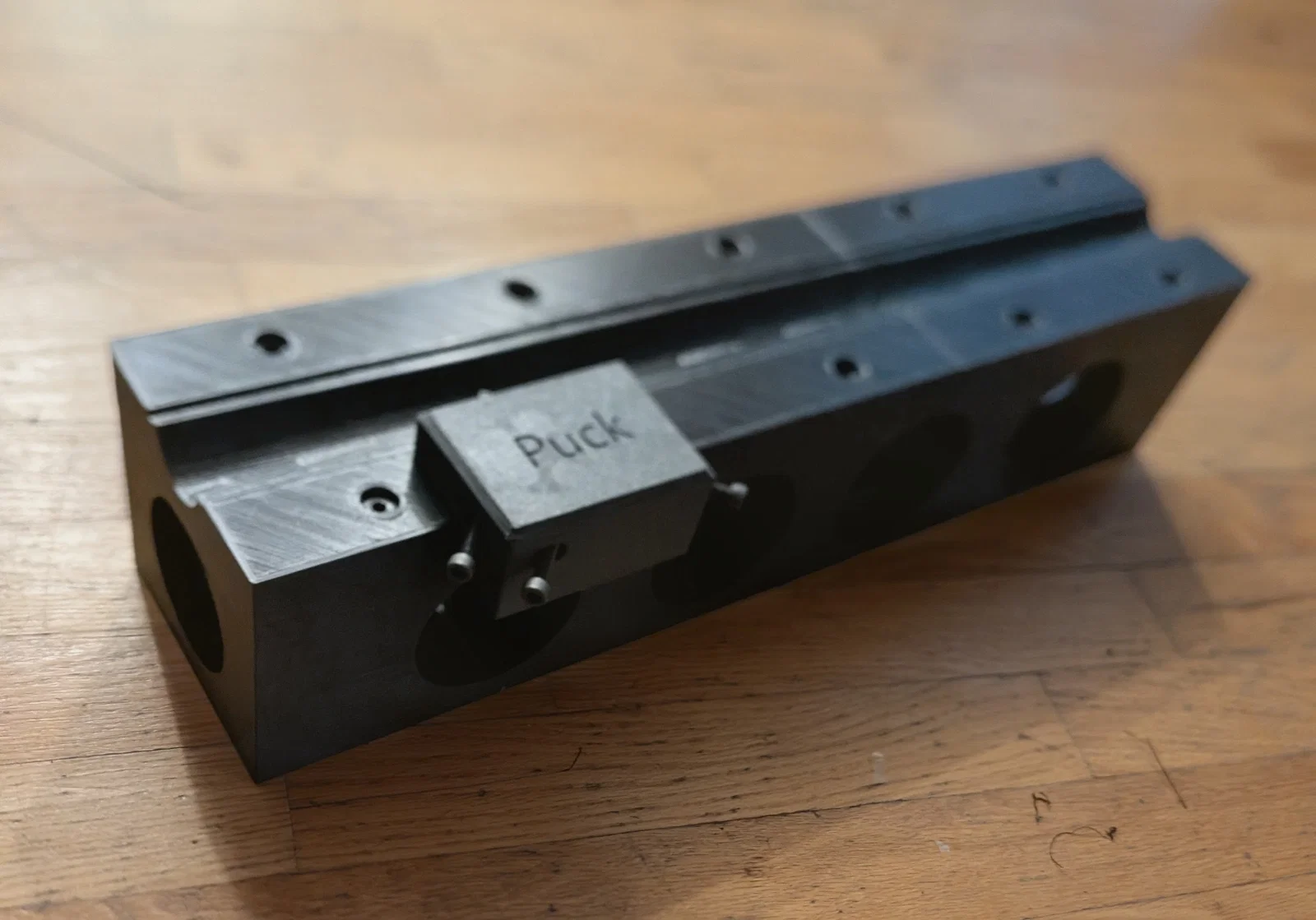

Cái “puck” được thiết kế cho một trong các dao cắt (cutter) đi kèm với máy tiện của mình. Nó giữ dao bằng hai bu lông M5, và có thêm một bu lông khác để chỉnh độ sâu (không cần nới lỏng hai con kia). Có các ê-cu M5 cần lắp vào sau khi in; nhìn sẽ khá rõ chỗ đặt. Có một khe hở nhỏ, nên vặn lỏng bu lông cho tới khi nó tì vào phía trong xa hơn rồi siết lại. Mấy chỗ này không cần siết lực mạnh.

Cách làm là: cố định cue, chỉnh cho nó chỉ vừa chạm nhẹ, rồi từ từ siết con bu lông chỉnh sâu khi bạn chạy từng lượt cắt (passes), dùng cạnh bên như một cái guide.

Về lý thuyết thì không cần in support. Mình có thêm tree basic vì ống (tubes) khá mảnh theo tỉ lệ và lại giao nhau. Support này chủ yếu để giảm lượng filament và nhìn cho vui mắt thôi.
