Tấm Calibration Đai Ốc Lục Giác (Hex Nut Calibration Plate)
Tấm Hex Nut Calibration Plate dày 4mm để đo/kiểm tra cỡ đai ốc lục giác, shaft và fastener lục giác, dung sai ±1mm. Hỗ trợ các size metric M3, M4, M5, M6, M8, M10; có 3 biến thể kèm 1/4" hex.
Mô tả

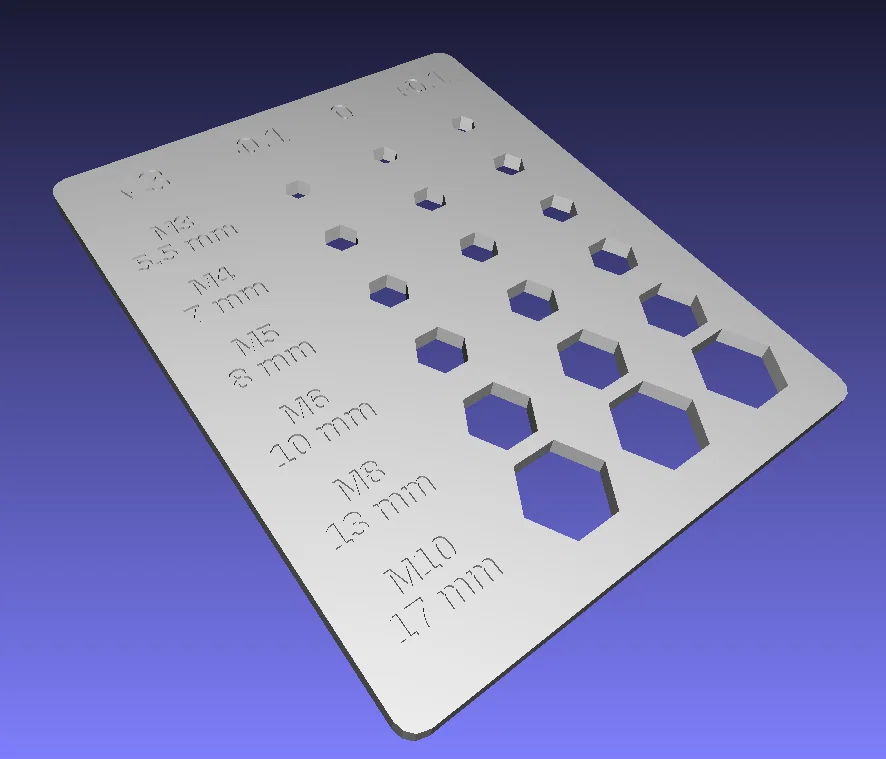

Đây là một tấm calibration lục giác (hex nut calibration plate) dày 4mm, giúp bạn đo/kiểm tra kích thước đai ốc lục giác, trục (shaft) và các loại fastener dạng lục giác khác với dung sai ±1mm theo cả hai chiều. Tấm này bao phủ các cỡ hệ metric phổ biến: M3, M4, M5, M6, M8 và M10.
Số đo milimét ở bên trái là khoảng cách giữa hai mặt phẳng đối diện (distance between the flats). Vì vậy bạn cần chỉnh lại thông số này theo hệ CAD đang dùng. Ví dụ, nếu bạn dùng OpenSCAD, để lấy bán kính (radius) của một hình trụ (cylinder) với $fn=6, bạn lấy giá trị này chia cho sqrt(3).
Có 3 biến thể của model này:
-
Tấm thường cho các cỡ đai ốc lục giác metric phổ biến (không gồm m7 và m9)
-
Giống bản trên nhưng có thêm cỡ hex tiêu chuẩn 1/4" cho đầu bits (Allen)
-
Giống bản trên nhưng với dung sai ±2mm
Thiết lập in: infill 30%, 3 perimeters.
