Không cần cắt, dễ in/dễ gắn vách ngăn khoang main Snapmaker U1 kèm quạt

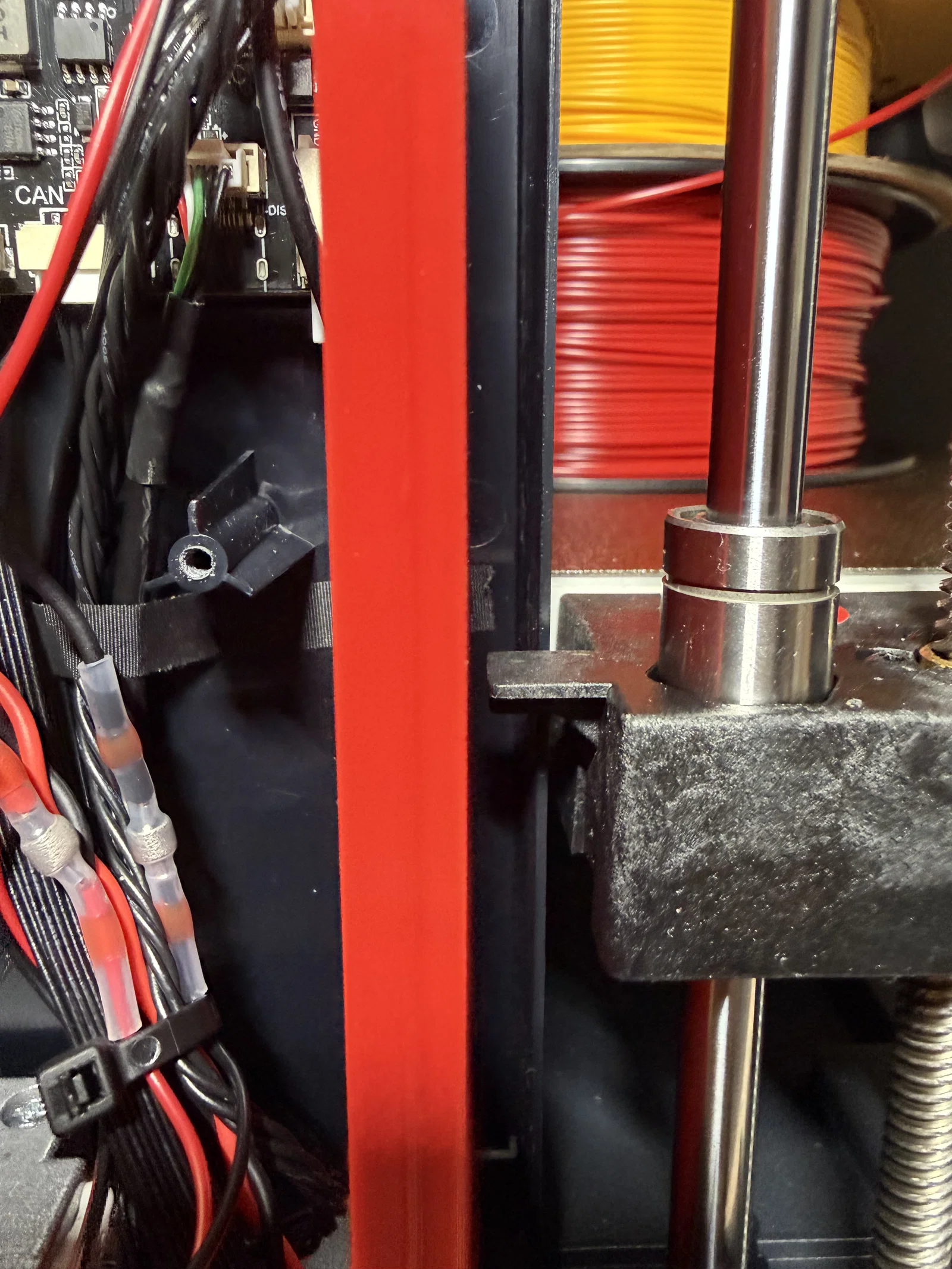

Mẫu này mình đã test fit để đảm bảo không bị cấn vào phần notch của trục Z. In nằm phẳng (xéo) và hoàn thành trong dưới 1.5 giờ.

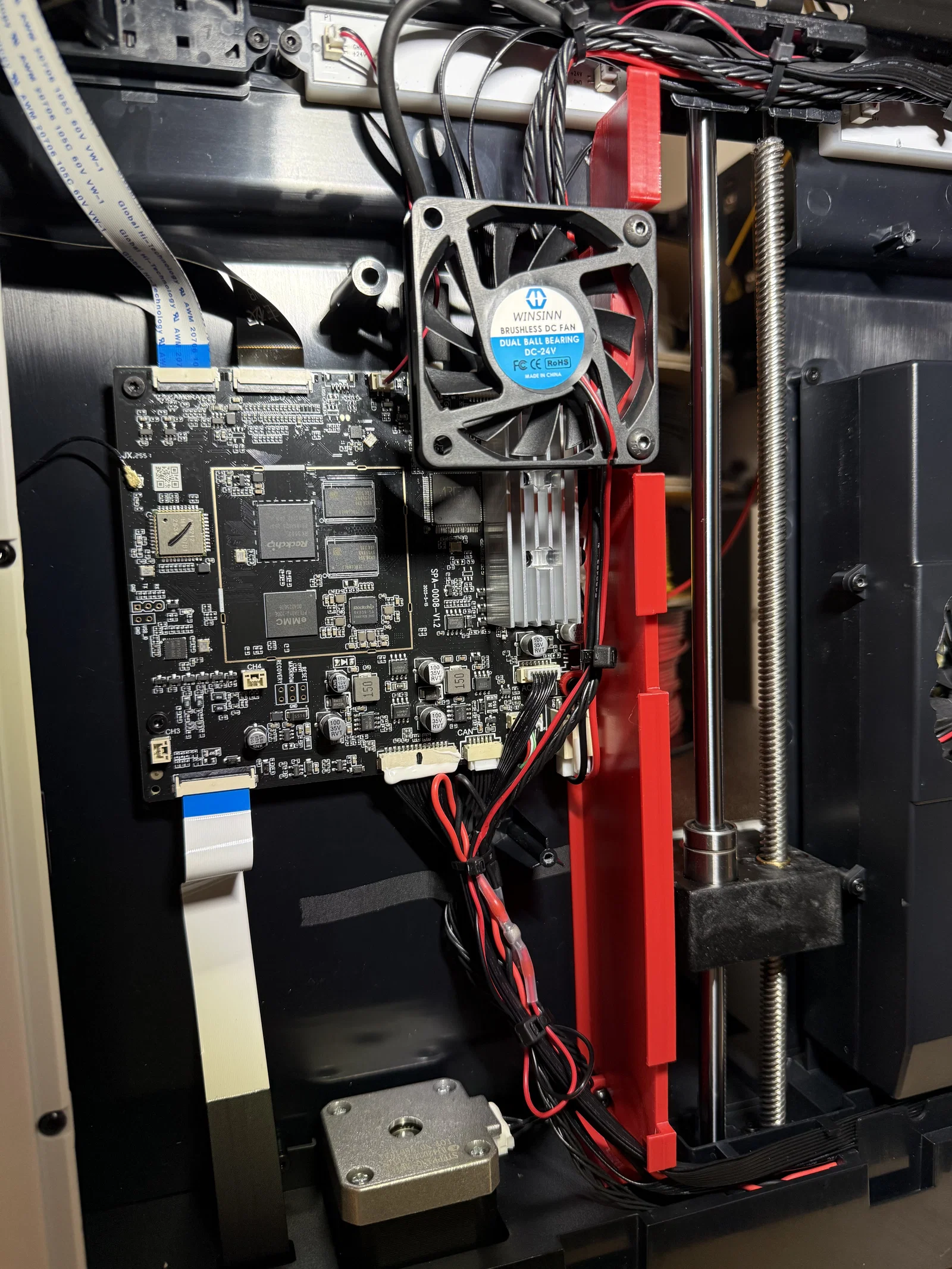

- Ngàm gắn quạt được thiết kế để vừa quạt 6010 (mình dùng Winsinn mua trên Amazon). Bạn sẽ cần 2 con ốc M4x16mm. Lỗ trên model là loại tự taro (self tapping) cho ốc M4 nên có thể bắt quạt trực tiếp. Về nguồn cho quạt, bạn có thể câu (tap) điện từ quạt của bộ nguồn. Bạn sẽ cần thêm dây để đi dây nguồn câu được từ phía bên kia qua.        - Mình chưa thử, nhưng trên thanh LED phía trên cũng có một cổng connector (để daisy chain LED). Mình không chắc đầu cắm đi kèm quạt có gắn trực tiếp vô được không, nhưng nếu tìm đúng connector thì đây cũng là nguồn cấp tốt cho quạt.

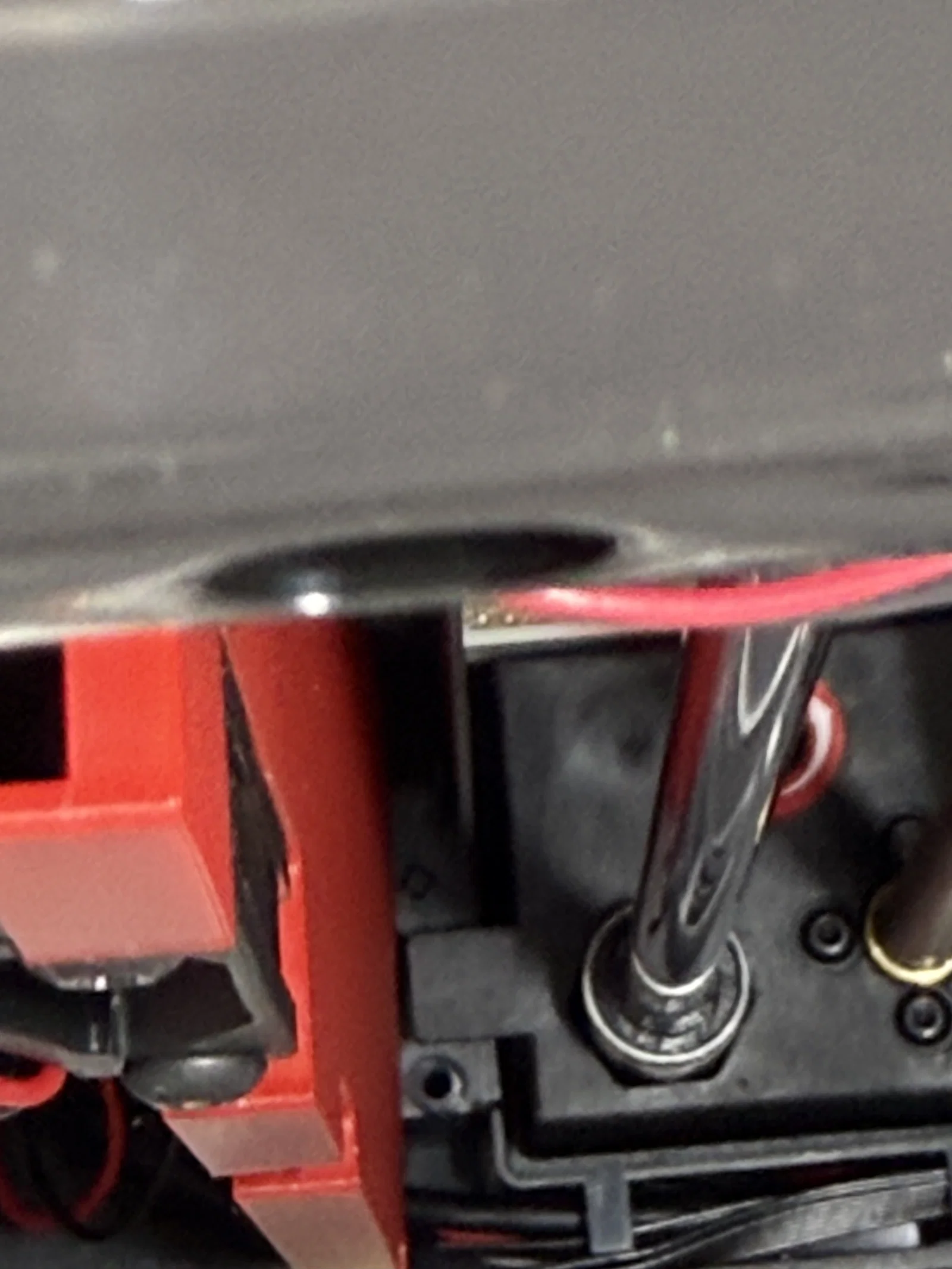

- Tháo 2 con ốc bên phải của PCB để bắt model - Ở dưới có sẵn một con ốc thẳng hàng với lỗ trên model, tháo con ốc đó ra rồi dùng lại để bắt model. Cẩn thận bước này vì siết quá tay có thể làm tuôn ren lỗ ốc đó. Mình cuối cùng phải dùng một con ốc M3 dài hơn chút để xử lý vụ này.

Nhớ chỉnh kỹ setting heat bed/filament cho PETG. Những chi tiết dài và mỏng như vầy rất dễ bị warp nếu máy chưa được cân chỉnh chuẩn.

Mẹo tháo nắp hông: - Tháo 4 con ốc của nắp trên và nới lỏng kết nối toolhead thứ 4 với nắp trên, vậy sẽ có đủ khoảng trống để vặn ra 4 con ốc phía trên của nắp hông. Tháo con ốc thứ 4 sát phía sau hơi cực, nhưng vẫn dễ hơn nhiều so với tháo các kết nối của toolhead.

Lưu ý: Nếu bạn thắc mắc sao quạt không nằm ngay phía trên các heatsink thì đó là chủ ý. Mình canh theo các lỗ thông gió của nắp, đồng thời để tránh quạt bị vướng một vị trí ngàm bắt ốc của vỏ máy. Mình cũng chọn hướng quạt theo kiểu hút không khí ra khỏi khoang (không thổi vào). Mình đang tính khoan thêm vài lỗ ở đáy để set up giống kiểu của bộ nguồn, nhưng chưa chắc mình có muốn làm tới mức đó hay không.

Xin thông cảm tay nghề vẽ model của mình, mình chỉ biết cắt và gộp object lại với nhau trong Tinkercad thôi.
