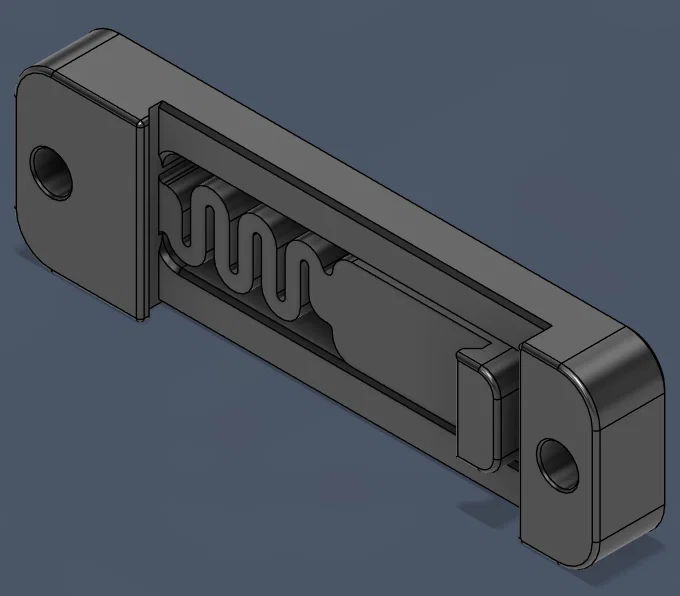

DIN Rail Bracket Parametric (Bracket gắn DIN rail dạng parametric)
Bản remix parametric từ mẫu “DIN Rail Bracket - Heat Insert Version” của mmuellerphoto. Import vào Fusion 360 và chỉnh các tham số như Hole_Diameter, Hole_Spacing, Bracket_Width, Bracket_Thickness để tự động scale theo nhu cầu.
Mô tả
Tùy chỉnh theo nhu cầu của bạn:
Import vào Fusion 360, chọn "Change Parameters" trong menu "Modify".
Hole_Diameter: Thay đổi đường kính lỗ cho vít/heat insert. Canh chỉnh theo size vít/insert bạn dùng.
Hole_Spacing: Điều chỉnh khoảng cách giữa hai lỗ vít/insert. Model sẽ tự căn và canh giữa ngàm kẹp DIN rail nằm giữa hai lỗ.
Bracket_Width: Thay đổi bề ngang tổng thể của bracket.
Bracket_Thickness: Thay đổi độ dày tổng thể của bracket. Canh theo độ sâu của vít/insert bạn sẽ dùng.
Model này nên là fully parametric, nghĩa là khi chỉnh các tham số ở trên thì kích thước sẽ tự scale cho phù hợp. Nếu có vấn đề gì, vui lòng để lại bình luận để có thể upload phiên bản mới để sửa.
