Giá đỡ dụng cụ Multifix cho máy tiện

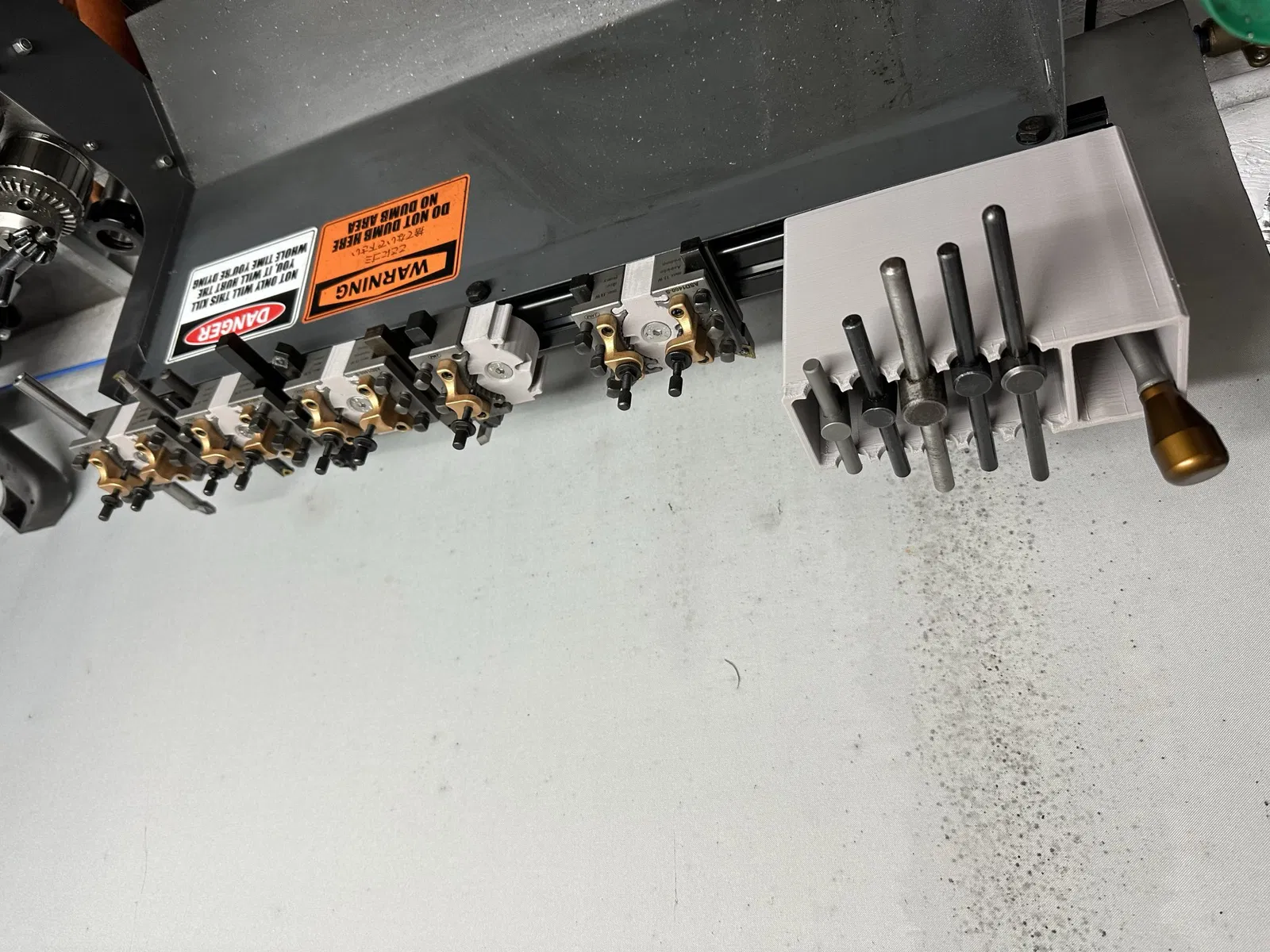

Công cụ giữ cho giá đỡ công cụ AS multifix (và có thể cả A nữa, vì tôi nghĩ kích thước của chúng giống nhau, chỉ cao hơn. Tôi không có bất kỳ kích thước A nào để kiểm tra, vì vậy tôi sẽ để lại điều đó cho những ai có kích thước A để thử và bình luận). Lấy cảm hứng từ bản in này của Lessi, tôi đã thiết kế lại của mình từ đầu vì tôi thấy rằng của anh ấy quá chặt ngay cả với việc giảm kích thước đề xuất 98%. Của tôi không có răng để gắn với các rãnh trên các giá đỡ, vì vậy chúng trượt vào và ra dễ dàng hơn. Chúng vừa vặn với các giá đỡ của tôi, mà được sản xuất bởi PeWe Tools. Giống như bản gốc, chúng được gắn vào một mảnh nhôm định hình 40x40. Bạn sẽ cần các t-nuts và vít M8 chìm phù hợp. Vì tôi giữ mô hình của mình cùng chiều cao với bản gốc, và Lessi đã sử dụng vít 50mm, tôi đã đặt hàng cùng kích thước cho của mình nhưng chúng lại quá dài. Tôi chỉ có thể giả định rằng không phải tất cả 40x40 đều được sản xuất giống nhau. Cuối cùng, tôi đã cắt vít của mình để cho phép khoảng 40mm ren. Tôi đã bulong 40x40 vào phía sau của tấm chắn chip của tôi và nó rất chắc chắn. Tôi cũng thiết kế một cái chậu để giữ tất cả các chìa khóa kẹp và tay cầm giá đỡ công cụ của tôi gọn gàng.
